Dobór zabezpieczenia do gniazd w domu nie sprowadza się do jednej liczby. Pytanie, jaki bezpiecznik do gniazdek, w praktyce oznacza sprawdzenie przekroju przewodów, rodzaju obwodu i tego, jak duże obciążenie naprawdę ma przenieść instalacja. W tym tekście pokazuję, co zwykle stosuje się w mieszkaniu, kiedy standard się zmienia i jakie błędy najczęściej kończą się przegrzewaniem przewodów albo częstym wybijaniem zabezpieczenia.
Najczęściej do obwodu gniazdowego stosuje się B16, ale ostateczny wybór zależy od przewodu i warunków pracy
- W typowym mieszkaniu standardem jest wyłącznik nadprądowy B16 dla obwodu gniazd z przewodem miedzianym 2,5 mm².
- Przy starszej instalacji, cieńszym przewodzie albo ograniczonym obciążeniu częściej wchodzi w grę B10.
- C16 nie jest domyślnym wyborem do zwykłych gniazd, tylko do obwodów z większym prądem rozruchowym i po sprawdzeniu warunków zwarciowych.
- Samo gniazdo 16 A nie oznacza, że można dowolnie zwiększać zabezpieczenie. Liczy się cały obwód, nie tylko osprzęt na ścianie.
- Jeśli zabezpieczenie wyzwala się regularnie, nie należy go „podnosić” w ciemno. Najpierw trzeba ustalić przyczynę: przeciążenie, uszkodzenie albo zły dobór instalacji.
Najkrótsza odpowiedź do domowych gniazd
Jeśli mówimy o zwykłych gniazdach w mieszkaniu lub domu, najczęściej stosuje się B16. To praktyczny standard dla obwodów gniazdowych z przewodem miedzianym 2,5 mm² i osprzętem o znamionowym prądzie 16 A. Taki obwód przy napięciu 230 V daje około 3,68 kW mocy teoretycznej, więc dobrze obsługuje typowe urządzenia domowe, ale nie jest przeznaczony do bezrefleksyjnego dokładania wszystkiego naraz.
W języku potocznym mówi się o „bezpieczniku”, ale technicznie chodzi zwykle o wyłącznik nadprądowy. To ważne rozróżnienie, bo od tego zależy, czy chronisz przewód przed przeciążeniem i zwarciem, czy tylko wymieniasz element po awarii. Ja zawsze zaczynam od pytania: jaki przewód zasila obwód i co dokładnie ma na nim pracować. Dopiero potem dobieram ampery.
W nowoczesnych instalacjach obwody gniazdowe zwykle są też prowadzone przez wyłącznik różnicowoprądowy 30 mA. To nie zastępuje zabezpieczenia nadprądowego, ale poprawia ochronę przeciwporażeniową. Z tego powodu sam dobór „amperów” to za mało, jeśli instalacja ma być naprawdę bezpieczna. Następny krok to sprawdzenie, od czego ten wybór zależy w praktyce.
Od czego naprawdę zależy dobór zabezpieczenia
Na papierze wszystko wygląda prosto: gniazdo, przewód i wyłącznik. W rzeczywistości liczy się kilka parametrów jednocześnie. Jeśli pominiesz choć jeden, możesz dobrać zabezpieczenie, które niby działa, ale nie chroni instalacji tak, jak powinno.
Przekrój i materiał przewodu
Najważniejszy punkt to przewód. W obwodach gniazdowych bardzo często spotyka się miedź 2,5 mm², bo taki przekrój dobrze współpracuje z zabezpieczeniem 16 A. Jeśli instalacja jest starsza i ma 1,5 mm², sytuacja robi się bardziej delikatna: czasem obwód powinien być zabezpieczony słabiej, zwykle B10, ale decyzja zależy już od sposobu ułożenia przewodu, długości trasy i stanu całej instalacji. Przy aluminium trzeba być jeszcze ostrożniejszym, bo parametry pracy są inne niż w miedzi.
Długość obwodu i spadek napięcia
Im dłuższy obwód, tym większy spadek napięcia i większa wrażliwość na przeciążenie. To szczególnie ważne w większych domach, garażach, pracowniach i na zewnątrz. Krótki obwód z dobrym przewodem zniesie więcej niż długi obwód prowadzony byle jak. Dlatego samo hasło „2,5 mm²” nie wystarcza, jeśli trasa jest długa albo prowadzona w warunkach podwyższonej temperatury.
Sposób użytkowania gniazd
Inaczej projektuje się obwód do salonu, a inaczej do kuchni, warsztatu czy pomieszczenia gospodarczego. Zwykły odkurzacz, czajnik, pralka, grzejnik, pompa czy narzędzia z silnikiem potrafią generować wyższy prąd rozruchowy lub długotrwałe obciążenie. Jeśli wiesz, że gniazda będą obsługiwać sprzęt o dużym poborze, lepiej przewidzieć osobny obwód niż ratować się większym zabezpieczeniem.
Przeczytaj również: Jak nauczyć się elektryki: skuteczne metody i praktyczne porady
Warunki montażu
Temperatura otoczenia, sposób prowadzenia przewodów, liczba gniazd w jednym obwodzie i jakość połączeń mają realny wpływ na bezpieczeństwo. Luźny styk w puszce potrafi nagrzewać się bardziej niż sam przewód. To jeden z powodów, dla których przy podejrzanie „słabej” instalacji nie polecam zgadywać, tylko sprawdzić połączenia i stan osprzętu. Od tego przechodzę już naturalnie do porównania najczęstszych zabezpieczeń.

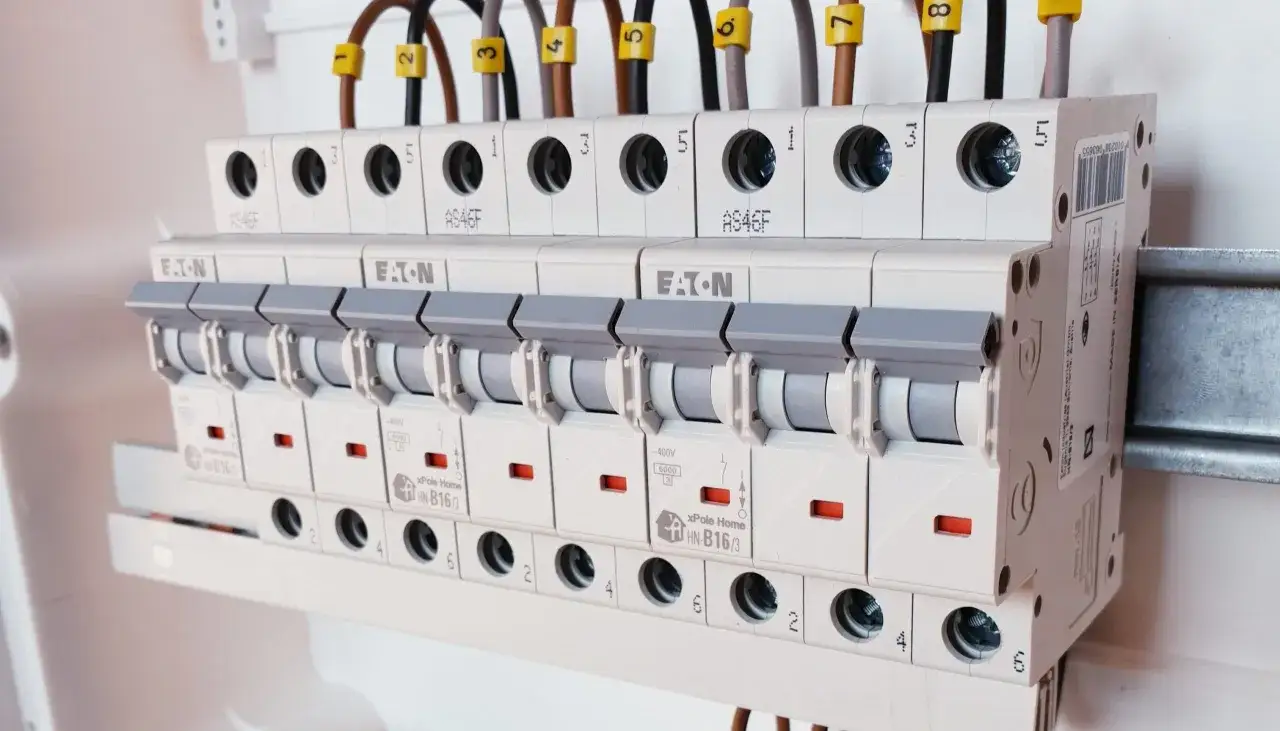

B10, B16 i C16 w praktyce
Tu najłatwiej o błąd, bo sama liczba amperów nie mówi jeszcze wszystkiego. Oprócz prądu znamionowego liczy się też charakterystyka wyzwalania, czyli sposób, w jaki aparat reaguje na przeciążenie i zwarcie. Dla zwykłych gniazd najczęściej wybiera się charakterystykę B, a nie C czy D.
| Typ zabezpieczenia | Najczęstsze zastosowanie | Co oznacza w praktyce | Kiedy uważać |
|---|---|---|---|
| B10 | Lżejsze obwody gniazdowe, starsze instalacje, cieńsze przewody | Szybciej reaguje na przeciążenie, daje mniejszy zapas prądowy | Może wybijać przy większym jednoczesnym obciążeniu kilku urządzeń |
| B16 | Standardowe obwody gniazd w domu i mieszkaniu | Najbardziej uniwersalny wybór dla gniazd 16 A i przewodu 2,5 mm² | Nie rozwiązuje problemu, jeśli przewód jest za cienki albo instalacja jest zużyta |
| C16 | Obwody z większym prądem rozruchowym, np. część urządzeń warsztatowych | Znosi większe krótkotrwałe piki prądu niż B | Nie jest domyślny do zwykłych gniazd i wymaga sprawdzenia warunków zwarciowych |
| B20 | Wybrane obwody dedykowane, jeśli projekt i przewód na to pozwalają | Większy prąd znamionowy niż standard w gniazdach | Nie wolno traktować go jako prostego „ulepszenia” dla każdego obwodu |
Warto tu dopowiedzieć jedną rzecz, bo często jest mylona: ampery to nie wszystko. Przy wymianie aparatu trzeba jeszcze sprawdzić zdolność zwarciową, na przykład 6 kA, oraz to, czy zabezpieczenie ma sens w całej rozdzielnicy. Innymi słowy, dobry wybór do gniazd to nie tylko właściwy prąd, ale też właściwa reakcja na zwarcie i zgodność z resztą instalacji. Po tym porównaniu łatwo już wskazać sytuacje, w których 16 A jest w sam raz, a kiedy to za mało albo za dużo.
Kiedy 16 A to za dużo, a kiedy za mało
Najprostsza zasada brzmi: 16 A jest dobre dla typowych gniazd, ale nie dla każdej instalacji. Jeśli obwód jest stary, przewody mają 1,5 mm², połączenia są słabe albo instalacja ma ślady przegrzewania, bezpieczniej jest zejść z obciążeniem niż szukać „mocniejszego” wyłącznika. Z drugiej strony, jeśli jeden obwód zasila pół kuchni albo warsztat, nawet B16 może być po prostu za mało organizacyjnie, nie technicznie.
| Sytuacja | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Salon, sypialnia, pokój dzienny | B16 na obwód gniazdowy | Standardowe urządzenia i umiarkowane obciążenie |
| Stara instalacja z cieńszym przewodem | B10 lub modernizacja obwodu | Trzeba chronić przewód, a nie tylko „żeby nie wybijało” |
| Kuchnia z czajnikiem, mikrofalą, zmywarką i ekspresem | Oddzielne obwody dla większych odbiorników | Jedno zabezpieczenie nie powinno dźwigać wszystkiego naraz |
| Garaż, warsztat, pomieszczenie gospodarcze | Osobna analiza, czasem C16 lub więcej, ale tylko po sprawdzeniu projektu | Silniki i narzędzia mają wyższy prąd rozruchowy |
| Łazienka, ogród, taras | B16 z RCD 30 mA i odpowiednim osprzętem | Tu liczy się nie tylko przeciążenie, ale też wilgoć i bezpieczeństwo użytkownika |
W praktyce największy błąd popełnia się wtedy, gdy bezpiecznik wybija i ktoś reaguje przez podniesienie wartości zabezpieczenia. To zły kierunek. Jeśli obwód nie wyrabia, trzeba znaleźć przyczynę: przeciążenie, uszkodzone gniazdo, zbyt mały przekrój przewodu albo źle dobraną charakterystykę. To prowadzi prosto do pytania, jak sprawdzić instalację bez ryzykownych eksperymentów.
Jak sprawdzić istniejący obwód bez ryzyka
Jeśli nie masz dokumentacji instalacji, nie próbuj zgadywać. Ja w takiej sytuacji zaczynam od prostych rzeczy, które da się odczytać bez rozbierania połowy mieszkania. Dopiero potem oceniam, czy potrzebny jest elektryk.
- Sprawdź oznaczenie na wyłączniku w rozdzielnicy. Szukasz liter B, C lub D oraz liczby, na przykład B16.
- Ustal, jaki przewód zasila obwód. W nowych instalacjach gniazda są zwykle prowadzone przewodem miedzianym 2,5 mm², ale w starszych budynkach bywa różnie.
- Sprawdź, co jeszcze jest podpięte do tego samego obwodu. Jeden wyłącznik nie powinien chronić przypadkowego miksu z kuchni, salonu i garażu.
- Zwróć uwagę, czy zabezpieczenie wyzwala się przy konkretnym urządzeniu czy przy wielu jednocześnie. To pomaga odróżnić przeciążenie od usterki.
- Jeśli instalacja jest aluminiowa, ma ślady grzania, iskrzenia albo luźne gniazda, wezwij elektryka zamiast podnosić wartość zabezpieczenia.
- Nie pomijaj testu RCD, jeśli obwód jest przez niego chroniony. Sam wyłącznik nadprądowy nie daje pełnej ochrony użytkownika.
Najkrócej mówiąc: jeśli masz wątpliwości, nie wymieniaj aparatu „na mocniejszy”, tylko oceniaj cały obwód. To samo dotyczy sytuacji po rozbudowie domu, montażu ładowarki EV, pompy ciepła albo dodatkowych obciążeń związanych z nową instalacją. Gniazda nie mogą być przypadkowym miejscem do podpinania wszystkiego, co zostało pod ręką. Z tego wynika ostatnia grupa zasad, które naprawdę robią różnicę.
Reguły, które naprawdę chronią instalację i sprzęt
Najważniejsza reguła jest prosta: bezpiecznik dobiera się do przewodu i sposobu użytkowania, a nie do tego, co „przetrzymałby jeszcze jeden raz”. Dla zwykłych gniazd domowych najczęściej kończy się to na B16 i przewodzie 2,5 mm², ale tylko wtedy, gdy reszta instalacji też jest do tego przygotowana. Jeśli masz starszy dom, kuchnię z wieloma mocnymi odbiornikami albo obwody dokładane etapami, rozsądniej jest sprawdzić projekt niż liczyć na szczęście.
Warto też pamiętać o praktyce, którą często się lekceważy: gniazdo 16 A, przedłużacz 10 A i kilka mocnych urządzeń na jednym obwodzie to nie jest dobry zestaw. Przy większym zużyciu energii, modernizacji pod fotowoltaikę czy dołożeniu sprzętów o wysokim poborze prądu lepiej od razu zaplanować osobne obwody niż później szukać winnego w rozdzielnicy. Jeśli obwód gniazdowy ma działać stabilnie przez lata, musi być dobrany spokojnie, bez skrótów i bez „podkręcania” zabezpieczenia na oko.
