Obudowa z klasą IP66 daje wysoki poziom ochrony, ale sama etykieta nie wyjaśnia jeszcze, jak urządzenie zachowa się w realnych warunkach. Dla mnie to przede wszystkim sygnał, że sprzęt jest zabezpieczony przed pyłem i silnymi strumieniami wody, a nie przed pełnym zanurzeniem czy dowolnym sposobem montażu. Taka informacja ma znaczenie przy osprzęcie elektrycznym, oświetleniu, kamerach i urządzeniach montowanych na zewnątrz, także w instalacjach fotowoltaicznych.
Najważniejsze cechy IP66 w jednym miejscu
- pierwsza cyfra 6 oznacza pełną ochronę przed pyłem, czyli pyłoszczelność obudowy
- druga cyfra 6 oznacza odporność na silne strumienie wody z dowolnego kierunku
- IP66 nie oznacza zanurzenia ani odporności na myjkę ciśnieniową
- klasa dotyczy nie tylko samej obudowy, ale też dławnic, uszczelek i złączy
- w praktyce to dobry wybór do urządzeń zewnętrznych, ale nie do każdego środowiska pracy
Jak odczytuję oznaczenie IP66 w praktyce

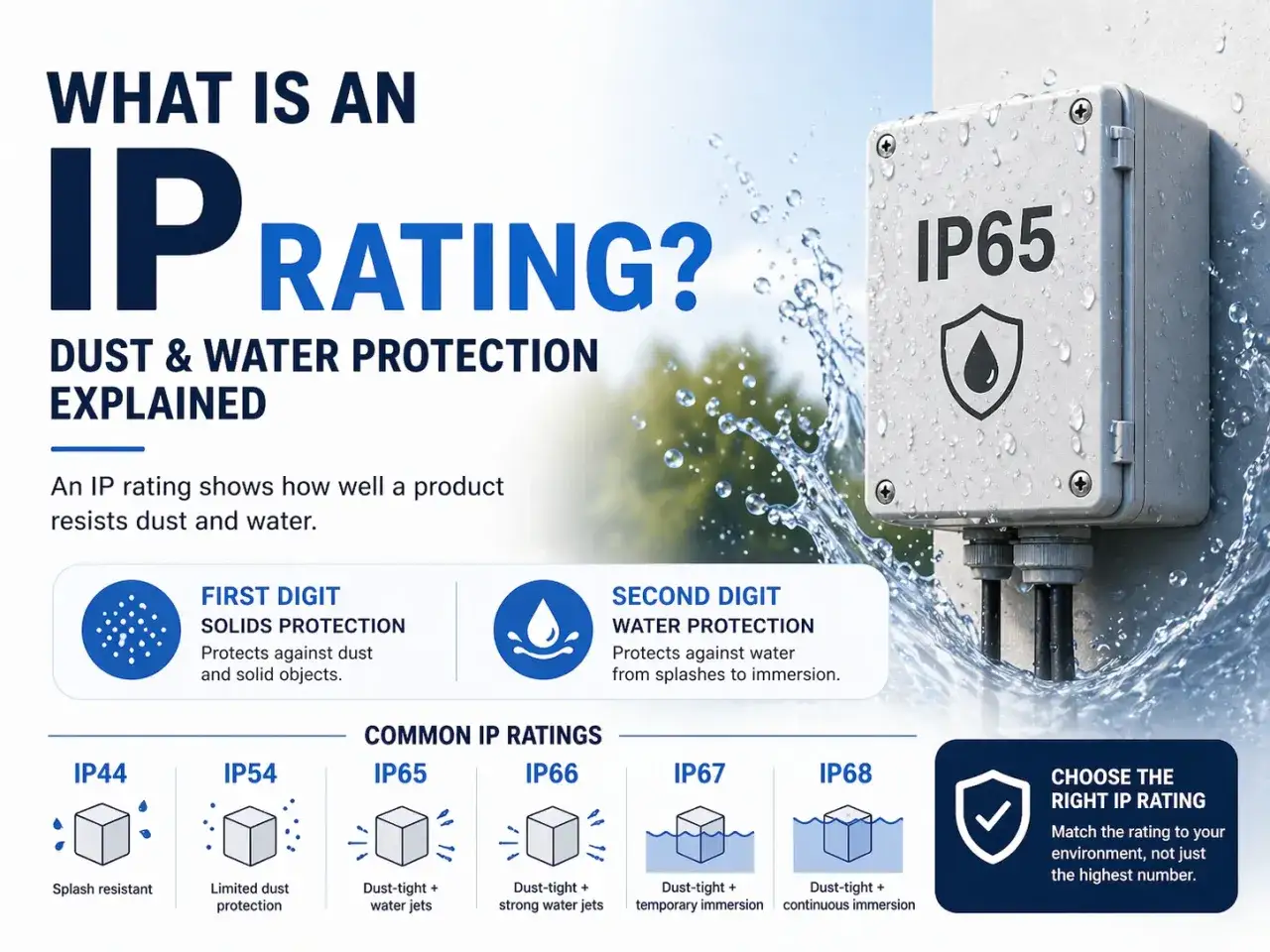

Norma IEC 60529 opisuje stopnie ochrony obudów bardzo prosto: dwie cyfry mówią osobno o pyłach i o wodzie. W przypadku IP66 pierwsza szóstka oznacza, że do wnętrza nie powinien przedostawać się pył w sposób zakłócający pracę urządzenia, a druga szóstka mówi o odporności na silne strumienie wody. Ja traktuję to jako bardzo solidny poziom ochrony, ale nie jako obietnicę „wodoszczelności” w każdym możliwym scenariuszu.
- 6 w pierwszym miejscu = pyłoszczelność, czyli bardzo wysoka ochrona przed drobnymi cząstkami.
- 6 w drugim miejscu = odporność na silne strumienie wody z dowolnego kierunku.
- To nie jest ochrona przed zanurzeniem - do tego służą inne klasy, na przykład IP67 lub IP68.
W praktyce test IPX6 to zwykle mocny strumień wody z dyszy o średnicy 12,5 mm, z wydajnością około 100 l/min, z odległości mniej więcej 2,5-3 m, przez minimum 3 minuty. To pokazuje, że IP66 nie jest „lekko odporny na deszcz”, tylko rzeczywiście przygotowany na wymagające warunki. Najlepiej widać to wtedy, gdy zestawię go z innymi popularnymi klasami ochrony.
Gdzie IP66 sprawdza się najlepiej
Ja widzę tę klasę przede wszystkim tam, gdzie urządzenie pracuje na zewnątrz albo w miejscu, w którym kurz i deszcz są normalnym elementem środowiska. W elektryce i fotowoltaice chodzi najczęściej o puszki, obudowy rozdzielcze, oprawy oświetleniowe, kamery, czujniki oraz wybrane elementy sterowania montowane na elewacji lub słupie.
- Oświetlenie zewnętrzne - dobrze znosi deszcz i czyszczenie strumieniem wody, więc nadaje się do elewacji, ogrodów i stref technicznych.
- Puszki i obudowy instalacyjne - pomagają chronić połączenia elektryczne przed pyłem i wilgocią w miejscach narażonych na pogodę.
- Kamery i czujniki - w terenie ważne jest nie tylko uszczelnienie, ale też zachowanie działania po silnym deszczu i podczas wiatru z drobnym pyłem.
- Elementy fotowoltaiki - obudowy falowników czy skrzynek przyłączeniowych montowanych na zewnątrz często korzystają z tej klasy, ale sama szczelność nie rozwiązuje kwestii chłodzenia.
Tu właśnie pojawia się ważny haczyk: im szczelniejsza obudowa, tym uważniej trzeba patrzeć na odprowadzanie ciepła. Wysoka ochrona przed wodą i pyłem nie zastępuje dobrego projektu termicznego. Źle dobrany sprzęt może się przegrzewać, choć formalnie ma IP66. To prowadzi do pytania, czy ta klasa jest faktycznie lepsza od IP65 albo IP67.
IP66 na tle IP65, IP67 i IP54
Najczęstszy błąd polega na myśleniu, że wyższa druga cyfra zawsze oznacza „lepsze” urządzenie. W praktyce te klasy bronią przed trochę innymi scenariuszami, więc wybór powinien wynikać z warunków pracy, a nie z samej liczby na obudowie.
| Klasa | Pył | Woda | Kiedy ma sens |
|---|---|---|---|
| IP54 | Ograniczona ochrona przed pyłem | Rozpryski wody | Wnętrza i miejsca osłonięte, gdzie nie ma mocnego deszczu ani mycia strumieniem |
| IP65 | Pyłoszczelność | Strumienie wody | Sprzęt narażony na deszcz i okazjonalne zmywanie, ale nie na bardzo mocne strumienie |
| IP66 | Pyłoszczelność | Silne strumienie wody | Warunki bardziej wymagające, otwarta przestrzeń, kurz, wiatr, intensywne opady |
| IP67 | Pyłoszczelność | Krótkotrwałe zanurzenie | Miejsca z ryzykiem zalania lub przypadkowego zanurzenia |
Ja zwykle tłumaczę to tak: IP66 wygrywa tam, gdzie ważny jest silny deszcz i mycie strumieniem wody, a IP67 wtedy, gdy realnym problemem jest woda stojąca, zalanie lub chwilowe zanurzenie. To nie jest jednak prosta drabinka wyższości. Jeśli urządzenie ma być myte pod wysokim ciśnieniem, trzeba czytać dokładne wymagania producenta, nie tylko sam kod.
W praktyce właśnie tutaj najłatwiej o kosztowny błąd przy zakupie.
Najczęstsze błędy przy zakupie i montażu
Sam kod na etykiecie nie wystarczy, jeśli cała reszta montażu jest zrobiona byle jak. Najczęściej problem zaczyna się nie na poziomie deklaracji producenta, ale przy kablach, uszczelkach i detalach, które w terenie mają większe znaczenie niż sam napis na obudowie.
- Traktowanie IP66 jako cechy całego systemu - czasem szczelna jest tylko obudowa, a nie przepusty, złącza i dławnice.
- Ignorowanie uszczelek - źle osadzona albo zniszczona uszczelka potrafi zrujnować realną ochronę.
- Brak kontroli po montażu - niedokręcona pokrywa lub niedomknięty zatrzask potrafią obniżyć klasę w praktyce.
- Pomijanie kondensacji - IP66 nie zatrzymuje pary wodnej powstającej wewnątrz przy dużych zmianach temperatury.
- Zakup „na zapas” bez myślenia o cieple - bardzo szczelna obudowa bywa problemem, jeśli urządzenie mocno się nagrzewa.
W instalacjach zewnętrznych, szczególnie w elektryce i fotowoltaice, ja zawsze patrzę na cały łańcuch: obudowę, dławiki, przewody, uszczelnienie i sposób serwisu. Dopiero wtedy widać, czy IP66 faktycznie coś daje. Żeby ocenić to dobrze przed zakupem, sprawdzam jeszcze kilka konkretów w dokumentacji.
Jak sprawdzić, czy deklaracja IP66 jest wiarygodna
Jeżeli urządzenie ma pracować długo i bezproblemowo, nie poprzestaję na samym oznaczeniu na froncie. Szukam informacji o tym, czego dotyczy deklaracja, w jakiej konfiguracji wykonano test i czy ochrona obejmuje kompletne urządzenie, czy tylko samą obudowę.
- Sprawdź kartę katalogową - upewnij się, czy IP66 odnosi się do całego urządzenia, czy tylko do obudowy.
- Poszukaj warunków testu - ważne są informacje o wodzie, pozycji montażowej i zamkniętych osłonach.
- Oceń komplet osprzętu - dławnice, zaślepki i złącza muszą mieć podobny poziom ochrony.
- Zweryfikuj temperaturę pracy - szczelność nie może prowadzić do przegrzewania elektroniki.
- Zaplanowanie serwisu - uszczelki starzeją się, a po kilku sezonach warto je obejrzeć.
Jeśli producent nie podaje nic poza samym kodem, podchodzę do tego ostrożnie. Dobra deklaracja ochrony mówi nie tylko „IP66”, ale też pokazuje, jak i w jakiej konfiguracji ten wynik uzyskano. Na tej podstawie łatwiej wybrać sprzęt, który sprawdzi się nie tylko na papierze.
Co zapamiętać, gdy wybierasz sprzęt do pracy na zewnątrz
Jeśli miałbym zamknąć temat w kilku praktycznych wnioskach, powiedziałbym tak: IP66 to bardzo dobry poziom ochrony dla urządzeń narażonych na pył i mocny deszcz, ale nie jest to uniwersalna odpowiedź na każdy problem z wodą. W fotowoltaice i elektryce zewnętrznej liczy się też poprawny montaż, jakość przepustów, przewietrzanie obudowy oraz regularna kontrola uszczelek.
- Wybieraj IP66 tam, gdzie realnie występuje kurz, wiatr i silne strumienie wody.
- Nie zakładaj, że oznaczenie gwarantuje zanurzenie albo odporność na myjkę ciśnieniową.
- Sprawdzaj cały zestaw, a nie tylko samą obudowę.
- W instalacjach PV zwracaj uwagę również na chłodzenie, bo szczelność bez odprowadzenia ciepła potrafi zaszkodzić bardziej niż pomóc.
Ja traktuję IP66 jako rozsądny kompromis między ochroną a użytecznością. Jeśli urządzenie ma działać na zewnątrz i ma być bezpieczne w typowych warunkach pogodowych, to bardzo solidny punkt odniesienia, ale ostateczna decyzja zawsze powinna wynikać z konkretnego środowiska pracy, a nie z samej liczby na obudowie.
