Temat mostkowania gniazdka nie sprowadza się do jednego schematu, bo pod tym samym słowem kryją się dwa różne działania: stare zerowanie w instalacjach dwuprzewodowych oraz zwykłe prowadzenie zasilania dalej do kolejnego punktu. W tym artykule porządkuję oba znaczenia, pokazuję, kiedy takie rozwiązanie miało sens, jak rozpoznać typ instalacji i dlaczego w nowym układzie zwykle lepiej wybrać inną drogę. Dorzucam też praktyczne wskazówki, na co patrzeć przy modernizacji, żeby nie zrobić sobie pozornego „ulepszenia”, które tylko wygląda poprawnie.
Najpierw trzeba ustalić, czy chodzi o stary mostek ochronny, czy o prawidłowe prowadzenie obwodu dalej
- W starych instalacjach mostek w gnieździe bywał elementem zerowania, czyli połączenia styku ochronnego z przewodem PEN.
- W nowych instalacjach przewód PE i neutralny N powinny być rozdzielone, więc taki zabieg zwykle nie ma sensu.
- Dołożenie kolejnego gniazda nie oznacza łączenia go „w szeregu”, tylko poprowadzenia obwodu przelotowo i równolegle.
- RCD nie zastępuje przewodu ochronnego i nie rozwiązuje problemu błędnego mostka.
- Bez pomiarów nie da się uczciwie ocenić, czy stara instalacja nadaje się do jakiejkolwiek ingerencji.
Co właściwie oznacza to pojęcie

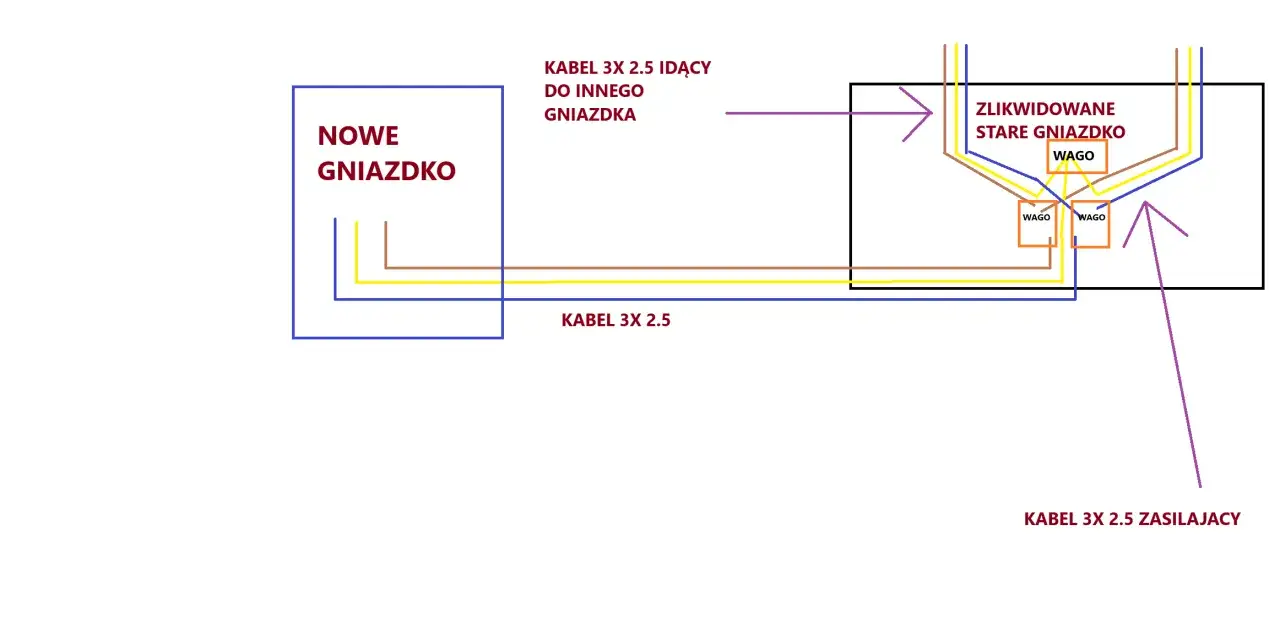

W praktyce słowo „mostek” bywa używane do dwóch różnych rzeczy. Pierwsza to mostek ochronny w starym gnieździe z bolcem, czyli połączenie styku ochronnego z przewodem neutralno-ochronnym PEN. Druga to zwykłe doprowadzenie zasilania do następnego gniazda w tym samym obwodzie, które powinno być wykonane jako połączenie przelotowe, a nie improwizowane rozgałęzienie.
To rozróżnienie ma znaczenie, bo elektrycznie to zupełnie inne sytuacje. Jeśli ktoś chce po prostu dołożyć kolejny punkt, obwód prowadzi się równolegle, a nie szeregowo. W poprawnym układzie każde gniazdo ma dostać pełne napięcie i odpowiednie zabezpieczenie obwodu, a nie „resztki” po drodze. Z kolei stary mostek ochronny dotyczy ochrony przeciwporażeniowej i nie powinien być traktowany jak uniwersalny patent na każdą instalację.
Z mojego punktu widzenia najczęstszy błąd zaczyna się wtedy, gdy ktoś wrzuca oba znaczenia do jednego worka. A potem trudno już odróżnić, czy chodzi o normalne rozprowadzenie obwodu, czy o próbę zastąpienia przewodu ochronnego prowizorką.
Kiedy taki mostek pojawiał się w starych instalacjach
W starszych mieszkaniach i domach spotykało się układ, w którym nie było osobnego przewodu ochronnego PE. Funkcję ochronną pełnił wtedy wspólny przewód PEN, czyli przewód ochronno-neutralny. W takich warunkach zerowanie gniazda bywało stosowane jako rozwiązanie ochronne dla osprzętu ze stykiem ochronnym, ale tylko w określonym układzie sieci i przy zachowaniu ciągłości przewodu.
To był sposób charakterystyczny dla starszych instalacji dwuprzewodowych, a nie wzór do kopiowania w nowych obiektach. Dziś w modernizacjach częściej spotyka się układ, w którym PE i N są już rozdzielone, a sam mostek nie jest ani potrzebny, ani pożądany. Jeśli instalacja została przebudowana częściowo, można łatwo trafić na mieszankę starych i nowych rozwiązań, która z zewnątrz wygląda „w porządku”, ale wewnątrz jest niejednoznaczna.
| Układ instalacji | Co zwykle oznacza | Jak patrzeć na mostek |
|---|---|---|
| TN-C w starszym budynku | Jeden przewód PEN pełni funkcję ochronną i neutralną | Może występować historycznie, ale tylko po ocenie całego układu |
| TN-S lub TN-C-S po modernizacji | PE i N są rozdzielone | Nie powinno się ich łączyć w gnieździe |
| Układ z częścią nowych i częścią starych obwodów | Instalacja jest „mieszana” i bywa trudna do oceny | Wymaga pomiarów, a nie zgadywania |
W materiałach szkoleniowych o instalacjach elektrycznych bardzo wyraźnie widać, że styk ochronny nie jest ozdobą osprzętu, tylko elementem ochrony. To właśnie dlatego nie warto traktować starego rozwiązania jak prostego triku montażowego. Następny krok to sprawdzenie, czy dana instalacja w ogóle daje podstawy do dalszej oceny.
Jak rozpoznać, czy instalacja w ogóle się do tego nadaje
Najpierw patrzę na to, co da się ocenić bez rozbierania całego mieszkania: liczbę żył w przewodzie, obecność bolca, stan rozdzielnicy i to, czy instalacja była już modernizowana. Sam wygląd gniazda nie wystarczy, bo w środku mogły zostać stare połączenia, które na pierwszy rzut oka wyglądają poprawnie, a w rzeczywistości nie dają pełnej ochrony.
W praktyce pomagają też proste sygnały ostrzegawcze. Jeśli obwód ma ślady grzania, zaciski są luźne, a instalacja pracuje w łazience, kuchni albo garażu, ostrożność powinna być większa niż zwykle. W takich miejscach prowizorka najszybciej wychodzi na wierzch.
| Co widzisz | Co to może oznaczać | Co z tym zrobić |
|---|---|---|
| Tylko dwa przewody w puszce | Stara instalacja dwuprzewodowa albo układ, który nie ma osobnego PE | Nie zakładać samodzielnie, że mostek rozwiąże problem |
| Osobny przewód żółto-zielony i niebieski | Instalacja ma rozdzielone PE i N | Nie łączyć ich w gnieździe |
| Wyłącznik różnicowoprądowy w rozdzielnicy | Jest dodatkowa ochrona, ale nie zwalnia to z poprawnego okablowania | Sprawdzić cały układ, a nie tylko sam osprzęt |
| Ślady grzania lub nadtopienia | Problem z zaciskiem, obciążeniem albo jakością połączeń | To jest sygnał do kontroli przez elektryka |
Ja traktuję to tak: jeśli nie da się szybko i pewnie określić układu, to nie ma sensu zgadywać przy gnieździe. Sama identyfikacja jeszcze nie rozstrzyga sprawy, bo nawet poprawnie wyglądający osprzęt może maskować głębszy problem w obwodzie.
Dlaczego w nowych instalacjach to zły kierunek
W nowej instalacji ochrona przeciwporażeniowa opiera się na tym, że przewody PE i N pełnią różne role i nie wolno ich mieszać tam, gdzie projekt przewiduje rozdzielenie. Połączenie ich w gnieździe tworzy pozór bezpieczeństwa, ale nie przywraca właściwej ochrony. Jeśli dojdzie do przerwy w przewodzie PEN albo do błędu w zacisku, metalowa obudowa urządzenia może znaleźć się pod niebezpiecznym napięciem.
Do tego dochodzą kłopoty eksploatacyjne. Błędny mostek potrafi powodować nieprzewidywalne zadziałania wyłącznika różnicowoprądowego, grzanie zacisków i trudne do znalezienia usterki. W materiałach o ochronie przeciwporażeniowej wprost podkreśla się, że RCD pomaga chronić ludzi, ale nie zastępuje prawidłowo wykonanego przewodu ochronnego. To ważne rozróżnienie, bo wiele osób mylnie zakłada, że sam wyłącznik „załatwi temat”.
Jeśli instalacja jest nowa albo po modernizacji, taki zabieg zwykle jest po prostu krokiem wstecz. Problem w tym, że to krok niewidoczny na pierwszy rzut oka, więc łatwo go przeoczyć do chwili, gdy coś zacznie się dziać naprawdę niebezpiecznego. Z tego powodu sensowniejsza jest zmiana całego układu niż ratowanie go pojedynczym mostkiem.
Bezpieczniejsze rozwiązania przy modernizacji
Gdy gniazdo wymaga poprawy, lepiej myśleć o całym obwodzie niż o jednym punkcie. W typowych mieszkaniach obwody gniazdowe prowadzi się najczęściej przewodem miedzianym o przekroju 3 x 2,5 mm² i zabezpiecza wyłącznikiem nadprądowym dobranym do obciążenia, często 16 A, ale ostatecznie decyduje projekt i stan istniejącej instalacji.
- Poprowadzenie osobnego przewodu ochronnego zamiast dorabiania mostka. To najczystsze rozwiązanie, bo przywraca pełną i czytelną ochronę.
- Wymiana odcinka obwodu, jeśli stara żyła jest uszkodzona, aluminiowa albo zbyt słaba dla planowanego obciążenia.
- Rozdzielenie obciążeń na kilka obwodów, gdy w jednym miejscu pracują mocne urządzenia: czajnik, piekarnik, zmywarka, pralka albo sprzęt warsztatowy.
- Zastosowanie wyłącznika różnicowoprądowego tam, gdzie instalacja jest do tego przygotowana i cały układ jest zgodny z zasadami ochrony.
- Dobór osprzętu do warunków, na przykład gniazd o odpowiednim stopniu ochrony w łazience, garażu czy pomieszczeniu technicznym.
Jeżeli ktoś próbuje „naprawić” instalację jednym mostkiem, zwykle oszczędza tylko na pozór. W praktyce lepiej wydać pieniądze na poprawny odcinek przewodu, porządną rozdzielnicę i pomiary niż później szukać przyczyny przegrzanego gniazda albo losowo wybijaющихся zabezpieczeń. To samo podejście ma sens także przy większych modernizacjach domu, kiedy rośnie liczba odbiorników, a instalacja ma obsłużyć nie tylko bieżące sprzęty, ale też przyszłe obciążenia.
Najczęstsze błędy, które kończą się problemem
W tej części najczęściej widzę nie tyle brak wiedzy, ile skróty myślowe. Ktoś zakłada, że skoro gniazdo „działa”, to jest bezpieczne. Tymczasem instalacja elektryczna potrafi działać poprawnie do chwili, gdy jeden luźny zacisk albo niewłaściwy mostek zmieni się w realny problem.
- Łączenie PE i N za wyłącznikiem różnicowoprądowym - to zaburza działanie ochrony i potrafi wywoływać nieoczywiste awarie.
- Używanie zbyt małego przekroju przewodu do obciążonego obwodu - przewód się grzeje, a styk szybciej się zużywa.
- Upychanie kilku żył pod jeden zacisk bez przeznaczonego do tego osprzętu - połączenie robi się niepewne mechanicznie.
- Traktowanie starego gniazda jak rozgałęźnika dla kolejnych odbiorników - to zły pomysł, zwłaszcza przy dużej mocy.
- Ignorowanie śladów przegrzania albo przebarwień obudowy - to zwykle nie jest kosmetyka, tylko objaw kłopotu z połączeniem.
Najgorsze błędy są często najmniej spektakularne. Nie ma iskry, nie ma huku, wszystko wygląda „normalnie”, a mimo to ochrona przestaje działać tak, jak powinna. I właśnie dlatego przy takich pracach rozsądniej patrzeć na pomiary, ciągłość przewodów oraz stan rozdzielnicy niż na sam efekt wizualny.
Przy remoncie patrz na cały obwód, nie tylko na jedno gniazdo
Jeśli planujesz remont, wymianę osprzętu albo dołożenie nowych punktów, potraktuj gniazdo jako fragment większego systemu. Sprawdź, czy obwód jest logicznie podzielony, czy przewody mają odpowiedni stan techniczny, czy rozdzielnica nie jest przeładowana i czy instalacja wytrzyma obecne oraz przyszłe obciążenia. To ważne zwłaszcza wtedy, gdy w domu dochodzą nowe urządzenia, system fotowoltaiczny, ładowarka samochodowa albo pompa ciepła.
Ja patrzę na to pragmatycznie: jedno poprawione gniazdo nie naprawi słabej instalacji. Jeśli w budynku jest stary układ, niepewne połączenia albo brak miejsca na sensowną modernizację, lepiej zaplanować wymianę większego fragmentu instalacji niż robić punktowe poprawki. Taka decyzja zwykle daje więcej bezpieczeństwa, mniej awarii i spokojniejszą eksploatację na lata.
Właśnie dlatego przy elektryce najważniejsze nie jest samo „czy da się zmostkować”, tylko czy cały układ nadal spełnia swoją funkcję ochronną i czy ma sens w obecnym sposobie użytkowania domu.
