Różnicówka jednofazowa może pracować także w obwodzie bez przewodu ochronnego, ale tylko wtedy, gdy rozumiesz, co naprawdę robi, a czego nie załatwia. Temat podłączenia różnicówki jednofazowej bez uziemienia wraca zwykle przy modernizacji starej instalacji dwuprzewodowej, gdzie łatwo pomylić samą obecność aparatu z realną ochroną przeciwporażeniową. Poniżej rozkładam to na prosty schemat: jak działa taki aparat, w jakich układach ma sens, jak go wpiąć w jednofazowy obwód i jakie błędy najczęściej kończą się fałszywym poczuciem bezpieczeństwa.
Najkrócej różnicówka może działać bez przewodu ochronnego, ale nie zastępuje uziemienia
- Wyłącznik różnicowoprądowy reaguje na różnicę prądów w przewodach roboczych, więc do zadziałania nie potrzebuje samego przewodu PE.
- W jednofazowym obwodzie przez aparat prowadzi się fazę i neutralny, a przewód ochronny omija go całkowicie.
- W układzie TN-C nie wolno traktować RCD jako zamiennika porządnego rozdziału PEN na PE i N.
- Czułość 30 mA daje dodatkową ochronę osób, ale nie naprawia złej instalacji ani nie zastępuje przewodu ochronnego.
- Do nowoczesnych odbiorników, elektroniki i wielu instalacji PV zwykle sensowniejszy jest typ A niż najprostszy typ AC.
Jak działa różnicówka i dlaczego brak uziemienia nie blokuje jej pracy
Ja rozdzielam tu dwie rzeczy: działanie aparatu i jakość ochrony instalacji. Wyłącznik różnicowoprądowy porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli część energii „ucieknie” inną drogą, na przykład przez uszkodzoną izolację, metalową obudowę, wilgoć albo ciało człowieka, aparat widzi nierównowagę i wyłącza obwód.
To oznacza, że sam RCD nie potrzebuje przewodu ochronnego, żeby zadziałać. Potrzebuje natomiast tego, by wszystkie żyły robocze chronionego obwodu przechodziły przez jego przekładnik. W jednofazowej instalacji są to faza i neutralny. Przewód PE, jeśli istnieje, nie jest prowadzony przez aparat, bo nie jest przewodem roboczym.
W praktyce warto zapamiętać jeszcze jedną rzecz: różnicówka nie jest bezpiecznikiem na wszystko. Nie zastępuje zabezpieczenia nadprądowego, nie chroni przed przeciążeniem i nie rozwiązuje problemu starej, zużytej izolacji. Chroni przed określonym typem upływu prądu, a nie przed każdym błędem w instalacji. To prowadzi do pytania, w jakich układach taki montaż ma sens, a gdzie od razu zaczynają się ograniczenia.
W jakich układach ma sens, a kiedy lepiej się wycofać
| Układ lub sytuacja | Czy RCD ma sens | Warunek, który musi być spełniony | Najważniejsze ograniczenie |
|---|---|---|---|
| Instalacja dwuprzewodowa z L i N, bez PE | Tak, jako dodatkowa ochrona obwodu | Przez aparat muszą przechodzić tylko przewody robocze tego obwodu | To nie jest pełny zamiennik przewodu ochronnego |
| TN-C | Nie wprost | Najpierw trzeba poprawnie rozdzielić PEN przed RCD | Na samym PEN nie montuje się różnicówki po stronie odbiorczej |
| TN-C-S | Tak | PE i N muszą być rozdzielone przed aparatem | Nie wolno łączyć N z PE za RCD |
| TT | Tak, zwykle jest bardzo ważny | Obiekt musi mieć własne uziemienie, a projekt sprawdza warunek RA × IΔn ≤ 50 V | Jakość uziomu i połączeń ma realne znaczenie |
| IT | Ostrożnie, zależnie od projektu | Trzeba uwzględnić specyfikę pierwszego doziemienia i sposób ochrony całego układu | Nie traktuje się RCD jako jedynego prostego rozwiązania |
Jeżeli w instalacji masz TN-C z przewodem PEN, nie zaczynaj od montowania RCD „na siłę”. Najpierw trzeba ustalić, gdzie można bezpiecznie rozdzielić PEN na PE i N, albo czy w ogóle da się przejść na układ z osobnym PE. W TT bez uziomu nie ma mowy o poprawnej ochronie, a w IT pierwszy błąd doziemny nie zawsze ma wyłączyć zasilanie od razu. Gdy już wiadomo, gdzie aparat wolno stosować, warto zobaczyć sam układ połączeń, bo tam najłatwiej o błąd.

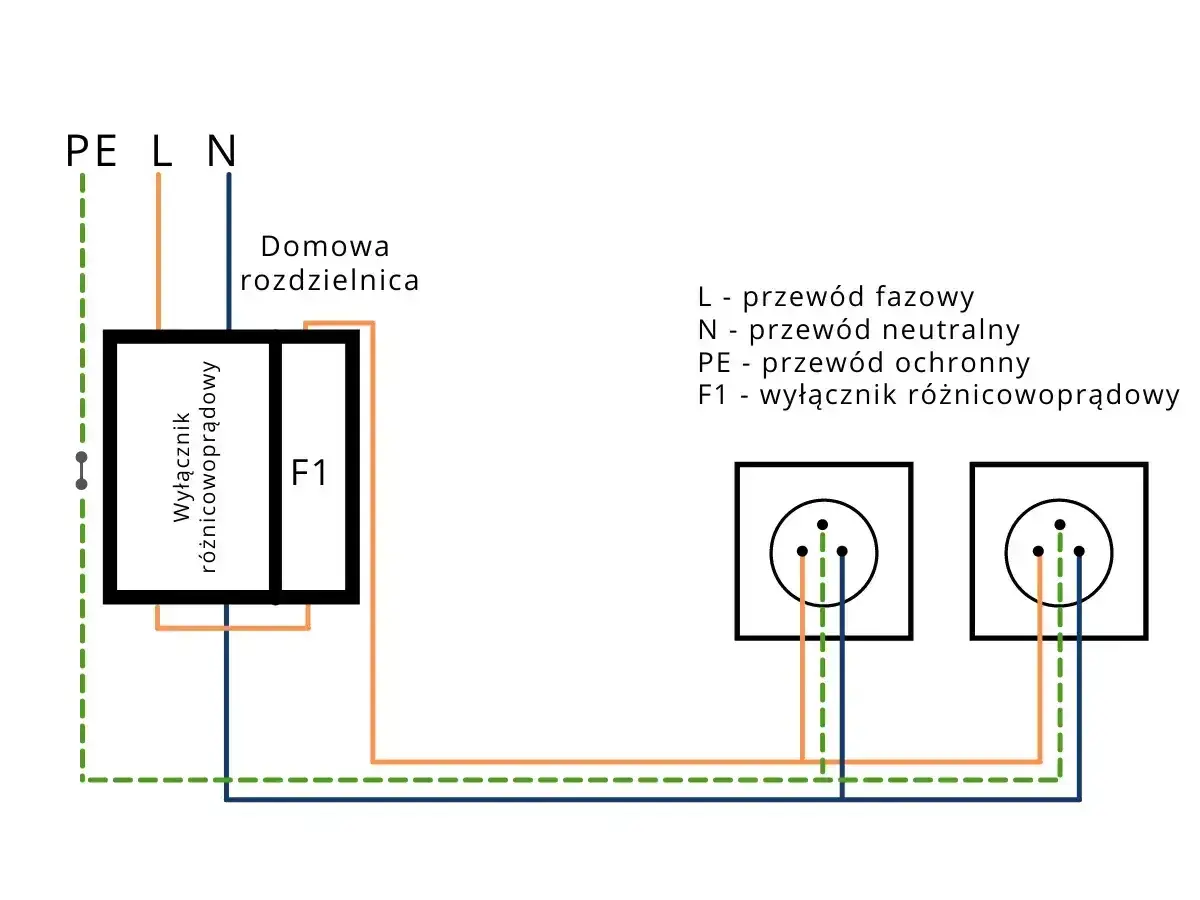

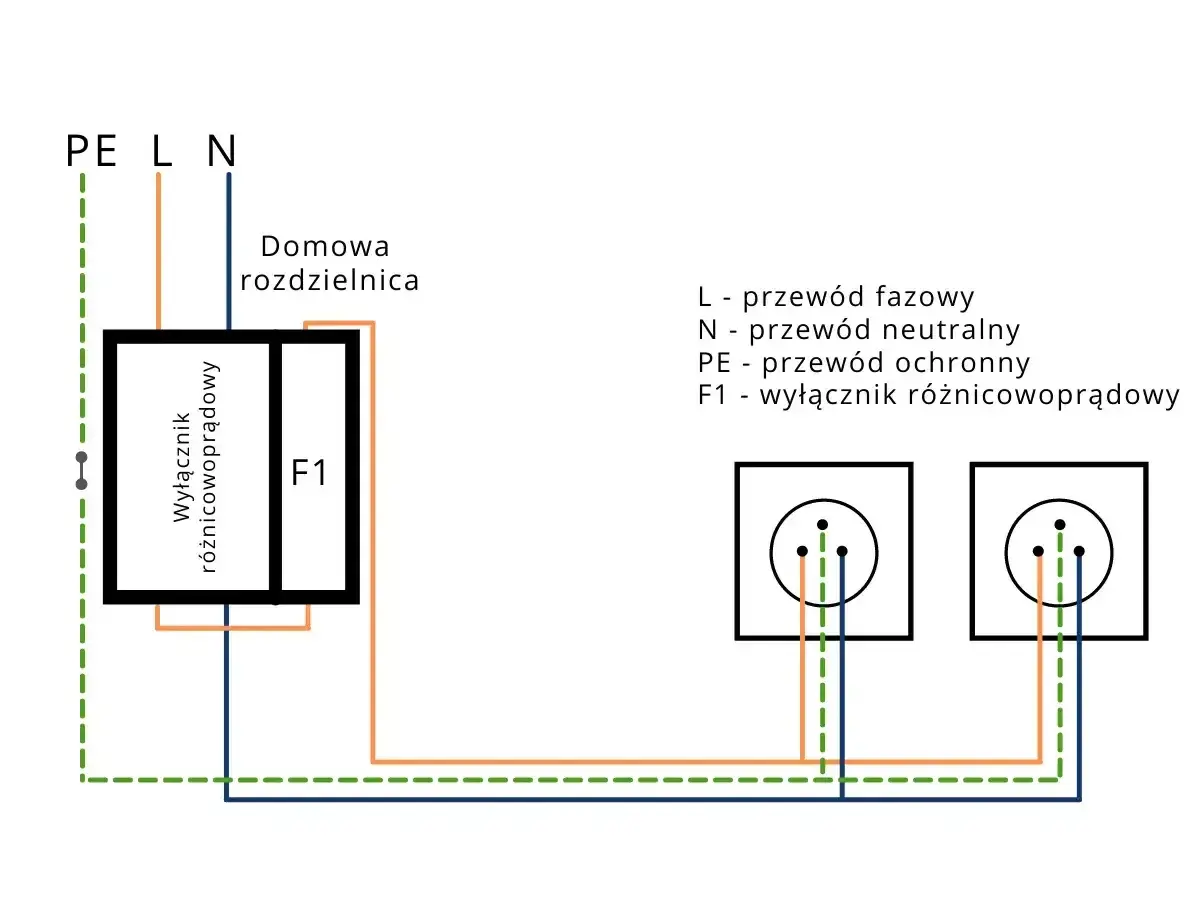

Jak wygląda poprawny schemat w obwodzie jednofazowym
W jednofazowym obwodzie standardem jest RCD 2P, czyli aparat dwubiegunowy. Przez jego tor pomiarowy prowadzi się fazę i neutralny zasilające chroniony obwód. To właśnie te dwie żyły muszą być objęte pomiarem, bo urządzenie porównuje ich prądy i wyłącza zasilanie, gdy suma przestaje się zgadzać.
- L wchodzi na wejście RCD i wychodzi z niego na chroniony obwód.
- N przechodzi przez drugi biegun RCD, a nie omija aparatu „na skróty”.
- PE, jeśli występuje, pozostaje poza RCD i trafia na osobną listwę ochronną.
- RCD nie zastępuje wyłącznika nadprądowego, więc w praktyce współpracuje z bezpiecznikiem albo „eską”.
- Nie robi się mostka N-PE za aparatem, bo to kończy się błędnym działaniem i losowym wyzwalaniem.
W starych rozdzielnicach najczęściej problemem nie jest sam montaż aparatu, tylko porządek po stronie neutralnych. Jeżeli neutralne z kilku obwodów są pomieszane, różnicówka zaczyna zachowywać się tak, jakby była uszkodzona, choć w rzeczywistości błąd leży w okablowaniu. To właśnie tu pojawia się najwięcej pomyłek, więc warto znać też granice ochrony, zanim uzna się montaż za zakończony.
Czego różnicówka nie załatwi w starej instalacji
Najbardziej myląca rada brzmi: „załóż różnicówkę i po sprawie”. To nieprawda. W starej instalacji bez przewodu ochronnego aparat może poprawić bezpieczeństwo, ale nie naprawi podstawowych braków układu.
- Nie zastępuje przewodu PE ani uziomu.
- Nie chroni przed przeciążeniem ani zwarciem.
- Nie naprawia luźnych zacisków, przegrzanych styków i spękanej izolacji.
- Nie rozwiązuje problemu, gdy obwody neutralne są pomieszane między kilkoma aparatami.
- Nie daje pełnej ochrony w każdym scenariuszu dotyku, zwłaszcza gdy człowiek zetknie się jednocześnie z fazą i neutralnym.
Ja patrzę na to bardzo praktycznie: jeśli obudowa urządzenia klasy I nie ma poprawnej drogi ochronnej, to RCD może zadziałać dopiero po pojawieniu się upływu, ale samo to nie jest tym samym co poprawny przewód ochronny. Dla domownika różnica jest ogromna, choć na pierwszy rzut oka rozdzielnica może wyglądać „nowocześniej”. Skoro znamy już granice ochrony, trzeba jeszcze dobrać typ i czułość aparatu do realnych odbiorników, bo tu też różnice są istotne.
Jaki typ i czułość wybrać do jednofazowego obwodu
W praktyce najczęściej zaczyna się od pytania o czułość. Dla ochrony dodatkowej osób standardem jest 30 mA. To właśnie taki poziom najczęściej stosuje się w obwodach gniazd, łazienek, kuchni, garaży i innych miejscach, gdzie kontakt z urządzeniem lub wilgocią jest bardziej prawdopodobny. W większych układach spotyka się też 100 mA i 300 mA, ale to już częściej rozwiązania selektywne albo przeciwpożarowe, a nie typowa ochrona końcowego użytkownika.
| Typ lub czułość | Kiedy ma sens | Na co uważać |
|---|---|---|
| 30 mA | Dodatkowa ochrona osób w obwodach domowych i użytkowych | Nie jest jedyną barierą bezpieczeństwa |
| 100 mA | Wybrane układy selektywne i część rozwiązań przeciwpożarowych | Nie traktować jako typowej ochrony osobistej |
| 300 mA | Ochrona przeciwpożarowa lub stopniowanie zabezpieczeń | To nie jest poziom do zwykłego gniazda „dla ludzi” |
| Typ AC | Proste, liniowe obciążenia | Słabszy wybór przy nowoczesnej elektronice |
| Typ A | Większość współczesnych obwodów domowych | Zwykle rozsądniejsza baza niż typ AC |
| Typ F lub B | Falowniki, napędy, pompy ciepła, ładowarki, część układów PV | Dobór trzeba oprzeć na instrukcji urządzenia |
W instalacjach z elektroniką, zasilaczami impulsowymi i falownikiem PV nie wybieram typu AC automatycznie. Lepiej myśleć o typie A jako o rozsądnym minimum, a przy urządzeniach generujących składową DC sprawdzić wymagania producenta. Przy fotowoltaice i magazynach energii to szczególnie ważne, bo jeden zły wybór potrafi dać albo fałszywe zadziałania, albo aparat niedopasowany do pracy układu. Po doborze zostaje już tylko sprawdzenie szczegółów montażu i pomiarów, czyli etap, który najczęściej decyduje o tym, czy instalacja działa stabilnie.
Co sprawdzam przed zamknięciem rozdzielnicy
- Czy obwód ma wyraźnie rozdzielone L i N, a nie wspólny PEN po stronie odbiorczej.
- Czy neutralne chronione przez jeden RCD nie mieszają się z neutralnymi innych obwodów.
- Czy przewód PE ma ciągłość i trafia na właściwą listwę ochronną, jeśli instalacja go posiada.
- Czy wybrano odpowiedni typ RCD i sensowną czułość, a nie tylko „najtańszy dostępny model”.
- Czy po montażu wykonano test przyciskiem oraz pomiary potwierdzające poprawne zadziałanie.
Jeżeli po sprawdzeniu któregokolwiek punktu zostają wątpliwości, nie traktuję takiego montażu jako prostego weekendowego ulepszenia. W starej instalacji jedna poprawnie dobrana różnicówka może realnie zwiększyć bezpieczeństwo, ale dopiero wtedy, gdy stoi za nią sensowny układ sieci, poprawne połączenia i pomiary potwierdzające zadziałanie.
