Dobór przewodu do domofonu wygląda banalnie tylko na pierwszy rzut oka. W praktyce liczą się trzy rzeczy: typ systemu, długość trasy i to, czy kabel idzie wyłącznie wewnątrz budynku, czy też ma pracować na zewnątrz lub w ziemi. Poniżej rozkładam temat praktycznie, tak żeby od razu było wiadomo, co wybrać do prostego audio, co do wideodomofonu i gdzie najłatwiej popełnić kosztowny błąd.
Najkrócej, wybór zależy od systemu, trasy i zapasu żył
- Do prostego domofonu audio najczęściej sprawdza się YTDY 4x0,5 albo 6x0,5.
- Do wideodomofonu i części systemów cyfrowych zwykle wybiera się skrętkę UTP lub przewód wskazany przez producenta.
- Na odcinki zewnętrzne i do ziemi potrzebny jest kabel z ochroną przed wilgocią, a nie zwykły przewód instalacyjny do wnętrz.
- Liczba żył powinna uwzględniać nie tylko rozmowę, ale też elektrozaczep, bramę i ewentualną rozbudowę.
- Im dłuższa trasa, tym większe znaczenie ma przekrój żyły i poprawne prowadzenie przewodu.
Najpierw rozróżnij typ instalacji, bo od tego zależy wszystko
Ja przy doborze kabla zaczynam od prostego pytania: czy to ma być klasyczny domofon audio, cyfrowy system dwuprzewodowy, czy wideodomofon z obrazem i dodatkowymi funkcjami. Każdy z tych wariantów stawia inne wymagania wobec przewodu, a uniwersalny kabel „do wszystkiego” zwykle kończy się kompromisem, który działa tylko częściowo.
W praktyce najczęściej spotkasz trzy scenariusze. W instalacjach analogowych dominuje przewód wielożyłowy, w cyfrowych i wideo mocno liczy się skrętka lub kabel parowany, a przy połączeniach zewnętrznych dochodzi jeszcze odporność na wilgoć i warunki atmosferyczne. To dlatego pytanie o kabel ma sens dopiero wtedy, gdy wiadomo, jaki system faktycznie ma pracować.
| Typ instalacji | Najczęstszy wybór | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Domofon audio | YTDY 4x0,5 lub 6x0,5 | Dom jednorodzinny, krótka lub średnia trasa | Nie zostawiaj zbyt małej liczby żył, jeśli planujesz zamek i bramę |
| System cyfrowy | Przewód parowany lub skrętka zgodna z instrukcją | Nowa instalacja, rozbudowa, kilka lokali | Nie każdy „internetowy” kabel pasuje do każdego systemu |
| Wideodomofon | UTP 4x2x0,6 lub przewód zalecany przez producenta | Gdy potrzebny jest obraz, stabilny sygnał i kilka funkcji dodatkowych | Wideo bardziej niż audio źle znosi błędy w prowadzeniu i łączeniu żył |
| Trasa zewnętrzna lub ziemna | Kabel zewnętrzny, żelowany albo ziemny | Furtka, brama, odcinek w gruncie | Nie stosuj zwykłego przewodu do wnętrz bez ochrony przed wilgocią |
Gdy już wiesz, z jakim systemem masz do czynienia, można zejść poziom głębiej: do konkretnego przewodu i jego przekroju.

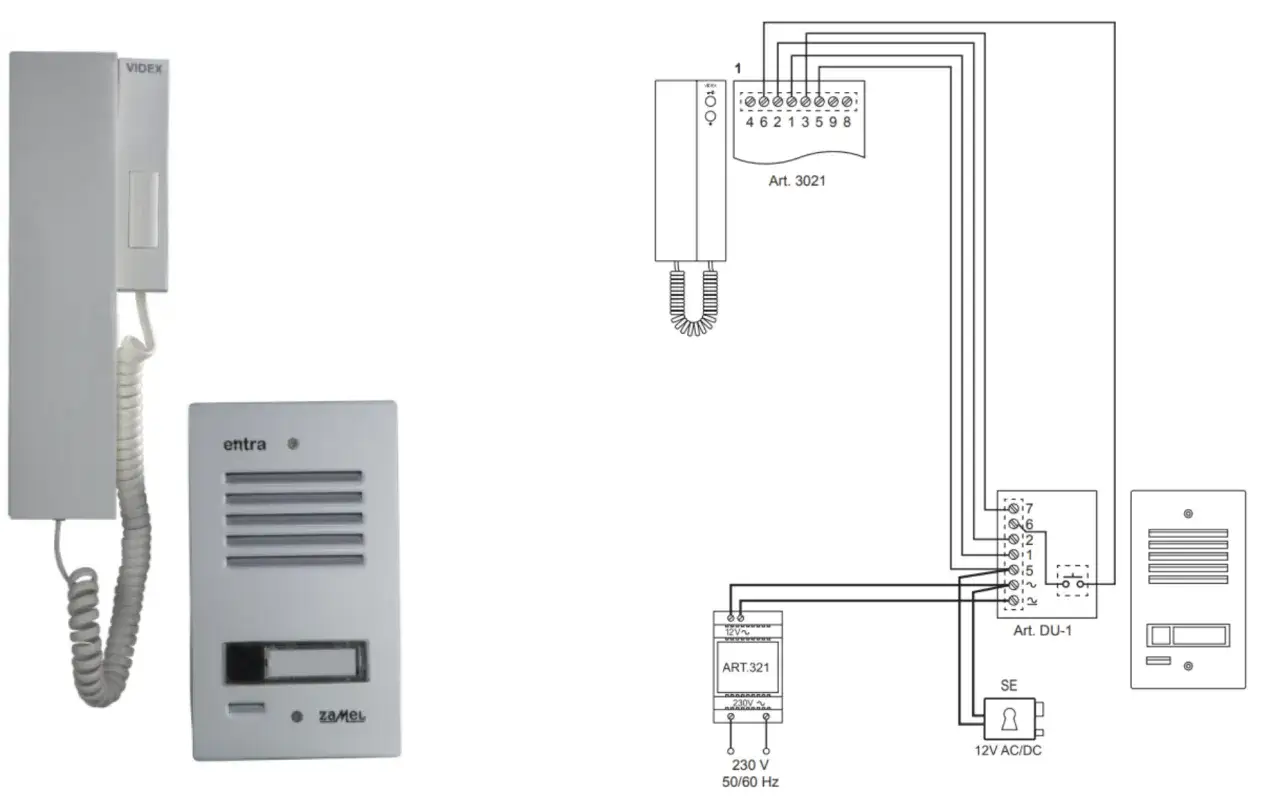

Do prostego domofonu audio zwykle wybieram YTDY 4x0,5
W klasycznym domofonie audio to właśnie YTDY 4x0,5 jest najczęściej rozsądnym punktem startowym. Taki przewód dobrze sprawdza się w domu jednorodzinnym, przy krótkich i średnich odcinkach, a przy okazji daje prosty montaż i czytelne oznaczenie żył. Jeśli instalacja ma mieć tylko rozmowę i otwieranie drzwi, to w wielu przypadkach w zupełności wystarcza.
Ja zwykle patrzę tu nie tylko na minimalną liczbę przewodów, ale też na komfort przyszłej rozbudowy. Cztery żyły to minimum, ale 6x0,5 albo 8x0,5 daje większy spokój, gdy później dochodzi sterowanie bramą, dodatkowy przycisk albo po prostu potrzeba drobnej korekty instalacji. W praktyce ta dodatkowa rezerwa bywa ważniejsza niż kilkanaście złotych różnicy w zakupie.
Warto też pamiętać o samym oznaczeniu „0,5”. W opisach przewodów domofonowych chodzi zwykle o średnicę żyły, a nie o przekrój w milimetrach kwadratowych. To drobny szczegół, ale bardzo często myli osoby, które kupują kabel pierwszy raz.
Przy prostym audio taki dobór daje najwięcej sensu, ale kiedy w grę wchodzi obraz, magistrala cyfrowa albo większe odległości, ten sam wybór może już nie być wystarczający.

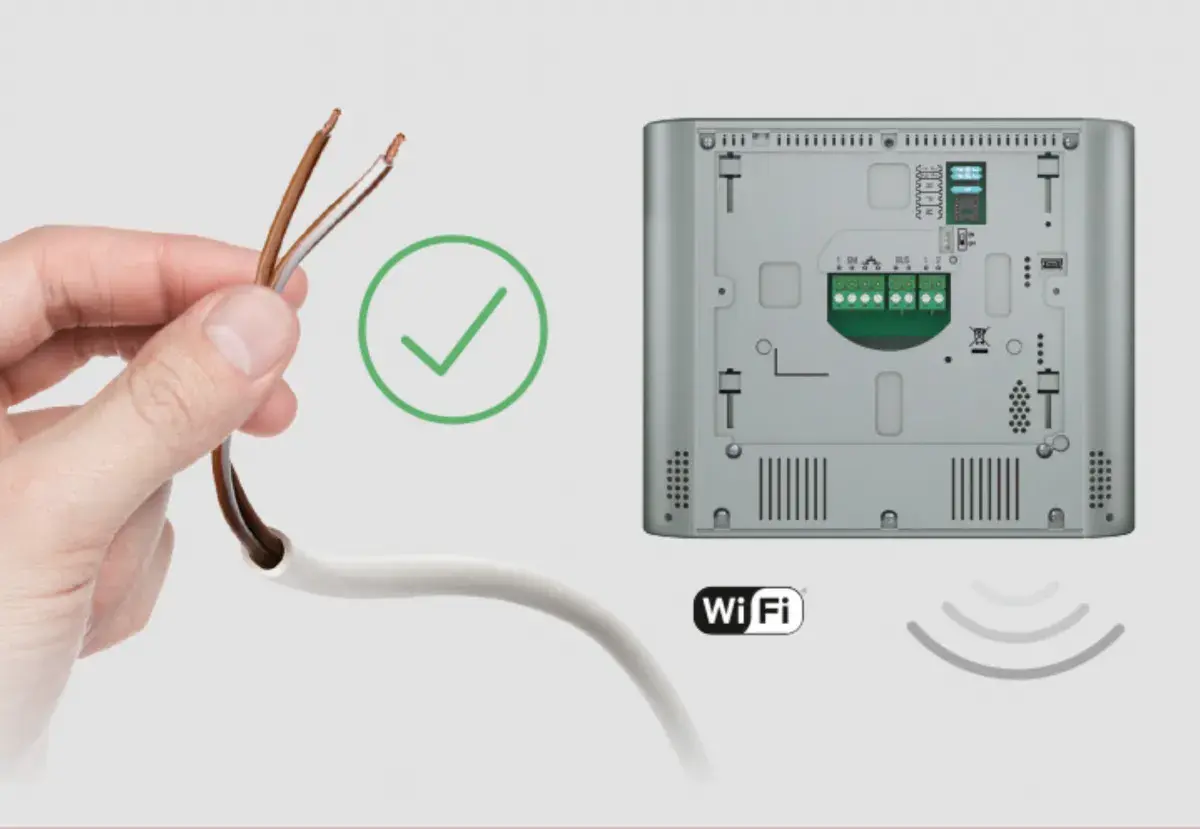

Wideodomofon i system cyfrowy potrzebują skrętki albo przewodu zgodnego z instrukcją
Tu najczęściej robi się największy błąd: ktoś zakłada, że skoro „to tylko kilka żył”, to każdy kabel zadziała. W wideodomofonie i w systemach cyfrowych przewód ma dużo większe znaczenie niż w prostym audio, bo oprócz rozmowy przesyłasz też sygnał wideo, dane sterujące i zasilanie. Z tego powodu dobrze sprawdza się UTP 4x2x0,6 albo inny przewód parowany wskazany przez producenta systemu.
W mniejszych instalacjach bywa akceptowany także YTKSY 3x2x0,5 lub 4x2x0,5, ale ja traktuję to jako wariant do konkretnych urządzeń i krótszych tras, a nie jako uniwersalny standard. Skrętka ma tu przewagę, bo parowanie żył pomaga utrzymać stabilność sygnału i ogranicza zakłócenia. Nie oznacza to jednak, że ekranowany kabel automatycznie rozwiąże każdy problem. Jeśli trasa jest źle poprowadzona, nawet dobry ekran niewiele pomoże.
STP albo FTP warto rozważyć dopiero wtedy, gdy przewód biegnie blisko silnych źródeł zakłóceń, na przykład rozdzielnicy, napędu bramy, falownika PV albo innych urządzeń pracujących impulsowo. W wielu systemach ekran nie jest w ogóle wymagany, a ważniejsze okazuje się właściwe parowanie, długość odcinka i zgodność z instrukcją konkretnego producenta.
To nadal nie wyczerpuje tematu, bo nawet najlepszy typ kabla można zepsuć złą liczbą żył albo zbyt małym przekrojem.
Liczba żył i przekrój mają większe znaczenie, niż wygląda to na pierwszy rzut oka
Przy domofonie nie patrzę wyłącznie na nazwę przewodu, ale też na to, ile funkcji ma obsłużyć. Jedno wejście, sam dźwięk i prosty elektrozaczep to zupełnie co innego niż wideodomofon z bramą, dodatkowym przyciskiem i odcinkiem prowadzonym przez ogród. Im więcej funkcji, tym szybciej kończą się „oszczędne” rozwiązania.
W praktyce można przyjąć prostą logikę:
| Sytuacja | Co wybrać | Dlaczego |
|---|---|---|
| Podstawowy domofon audio | 4 żyły, zwykle 0,5 mm | Wystarcza do podstawowej komunikacji i otwierania drzwi |
| Audio z zapasem na dodatkowe funkcje | 6 lub 8 żył, zwykle 0,5 mm | Łatwiej dołożyć sterowanie bramą lub dodatkowy obwód |
| Dłuższa trasa | 0,8 mm albo większy przekrój | Mniejsze spadki napięcia i lepsza odporność na straty |
| Elektrozaczep na większym dystansie | Osobna para 2x1,0 mm² | Przy dłuższych odcinkach spadek napięcia robi się realnym problemem |
Warto pamiętać, że przewód o średnicy żyły 0,8 mm daje już wyraźnie lepszy zapas niż 0,5 mm. A jeśli kabel ma obsługiwać zamek elektromagnetyczny albo elektrozaczep na dystansie kilkudziesięciu metrów, osobny obwód o większym przekroju jest zwykle rozsądniejszy niż próba „dociśnięcia” wszystkiego cienką żyłą.
Gdy przewód ma wyjść poza budynek, dobór zmienia się jeszcze raz, bo w grę wchodzi już nie tylko elektryka, ale też wilgoć, UV i uszkodzenia mechaniczne.
Na zewnątrz i w ziemi zwykły przewód wewnętrzny to za mało
Jeśli kabel ma iść od domu do furtki, bramy albo słupka na ogrodzeniu, wybieram rozwiązanie przeznaczone do pracy w trudniejszych warunkach. Przewód do wnętrz nie powinien być traktowany jak kabel ziemny, nawet jeśli przez pierwsze tygodnie wszystko wygląda dobrze. Wilgoć, mróz i promieniowanie słoneczne szybko pokazują, czy oszczędność była trafiona.
W praktyce szukam przewodu z ochroną przeciwwilgociową, najlepiej w wersji zewnętrznej lub ziemnej, a przy dłuższej trasie rozważałbym też prowadzenie w peszlu albo rurze osłonowej. Jeśli odcinek ma być zakopany, kabel powinien być do tego przeznaczony, a nie tylko „jakoś schowany”. To ważne również dlatego, że późniejsza naprawa bywa bardziej kosztowna niż sam zakup lepszego przewodu.
W instalacjach prowadzonych na zewnątrz dobrze działa też prosta zasada: zostaw trochę zapasu na końcach, nie prowadź kabla na naprężeniu i nie oszczędzaj na miejscu przejścia przez ścianę. To drobiazgi, ale właśnie one najczęściej decydują o tym, czy system będzie działał bezproblemowo przez lata.
Samo wybranie odpowiedniego kabla nadal nie wystarcza, jeśli poprowadzisz go obok przewodów zasilających albo innych źródeł zakłóceń.
Prowadzenie trasy bywa ważniejsze niż sam wybór przewodu
Przy domofonach i wideodomofonach bardzo często powtarza się ten sam problem: ktoś kupuje dobry przewód, ale prowadzi go razem z instalacją 230 V albo tuż przy urządzeniach generujących zakłócenia. Efekt bywa prosty do przewidzenia: trzaski, gubienie sygnału, problemy z obrazem albo niestabilne otwieranie elektrozaczepu. Ja tego typu trasy rozdzielam możliwie wcześnie, bo później zwykle jest już za późno na elegancką poprawkę.
Najbezpieczniej jest trzymać przewody niskonapięciowe z dala od zasilających i nie wkładać ich do jednej wiązki. Jeśli muszą się przeciąć, niech robią to pod możliwie prostym kątem, a nie równolegle przez kilka metrów. W domu z fotowoltaiką dodatkowym źródłem zakłóceń może być też falownik, więc przy jego sąsiedztwie szczególnie pilnuję separacji tras.
- Nie prowadź przewodu domofonowego razem z kablami 230 V w jednej osłonie.
- Nie upychaj go tuż przy rozdzielnicy, napędzie bramy ani silnie obciążonych zasilaczach.
- Jeśli system jest wideo, zwracaj uwagę na prawidłowe parowanie żył.
- Jeśli instalacja jest ruchoma lub pracuje w trudnym miejscu, użyj końcówek i tulejek dopasowanych do rodzaju przewodu.
Dobrze poprowadzona trasa często daje więcej niż sam „mocniejszy” kabel. Na tym tle najłatwiej wpaść w kilka prostych, ale kosztownych błędów.
Najczęstsze błędy przy doborze kabla
Najwięcej problemów widzę wtedy, gdy decyzja o kablu zapada zanim ustali się cały system. To odwrócona kolejność. Najpierw trzeba wiedzieć, co ma działać, na jakim dystansie i w jakim środowisku, a dopiero później kupować przewód. Inaczej bardzo łatwo dobrać kabel, który niby pasuje, ale zostawia za mały margines bezpieczeństwa.
- Zbyt mała liczba żył - na starcie wystarcza, ale później brakuje toru do bramy, zamka albo dodatkowej funkcji.
- Za cienki przewód - przy dłuższej trasie spadek napięcia zaczyna być odczuwalny.
- Indoor zamiast outdoor - kabel do wnętrz szybko starzeje się na zewnątrz i w ziemi.
- Mieszanie zasilania i sygnału - to prosta droga do zakłóceń, zwłaszcza w systemach wideo.
- Ignorowanie instrukcji producenta - w cyfrowych systemach to szczególnie ryzykowne, bo nie każdy przewód pracuje tak samo dobrze.
- Brak zapasu na końcach - późniejszy serwis staje się niepotrzebnie trudny.
Jeśli chcesz kupić przewód bez żmudnego porównywania katalogów, da się to uprościć do kilku reguł, które w większości domowych instalacji sprawdzają się naprawdę dobrze.
Najrozsądniejszy wybór do typowej instalacji w domu jednorodzinnym
Gdybym miał doradzić jeden bezpieczny kierunek dla typowego domu, powiedziałbym tak: do prostego audio bierz YTDY 4x0,5, a jeśli chcesz spokoju na przyszłość, wybierz 6x0,5. Przy wideodomofonie lub systemie cyfrowym stawiaj na skrętkę albo przewód, który producent wprost dopuszcza do danej centrali. Na zewnątrz i do gruntu nie oszczędzaj na wersji kabla, bo to właśnie tam najczęściej wychodzą na jaw wszystkie słabe decyzje z etapu zakupu.
Jeśli mam zostawić jedną praktyczną zasadę na koniec, to brzmi ona tak: lepiej kupić przewód z lekkim zapasem żył i trochę lepszym przekrojem, niż później walczyć z zakłóceniami albo zbyt słabym zasilaniem zamka. W domofonie różnica między „działa” a „działa stabilnie” często wynika nie z samego urządzenia, tylko z kabla, który je łączy.
