Krańcówka to prosty, ale bardzo ważny element automatyki: wykrywa skrajne położenie ruchomej części, uruchamia sygnał elektryczny i często chroni mechanizm przed uszkodzeniem. W tym artykule wyjaśniam, jak działa wyłącznik krańcowy, jakie ma odmiany, gdzie się go stosuje i na co zwracam uwagę przy doborze oraz montażu. To praktyczny temat dla każdego, kto ma do czynienia z bramami, roletami, windami, przenośnikami, maszynami albo prostą automatyką domową.
Najważniejsze rzeczy o wyłączniku krańcowym, które warto znać od razu
- Wyłącznik krańcowy reaguje na fizyczny ruch elementu mechanicznego i zamyka albo otwiera obwód po osiągnięciu konkretnej pozycji.
- W układach bezpieczeństwa najczęściej liczy się styk NC, bo łatwiej wykryć przerwę w obwodzie i awarię toru sygnałowego.
- Typowe modele spotyka się w wersjach dźwigniowych, rolkowych, popychaczowych, magnetycznych i linkowych.
- W praktyce liczą się też parametry IP, napięcie, prąd i trwałość mechaniczna, a nie tylko sama forma obudowy.
- Źle ustawiony element końcowy potrafi powodować fałszywe zadziałania, przeciążenia napędu i niepotrzebne przestoje.
- Dobrze dobrany i zamontowany wyłącznik poprawia bezpieczeństwo, wydłuża życie napędu i ogranicza straty energii.
Jak działa wyłącznik krańcowy w ruchomym mechanizmie
Najprościej mówiąc, wyłącznik krańcowy działa wtedy, gdy ruchomy element maszyny dojeżdża do zaplanowanego punktu i naciska na dźwignię, rolkę, trzpień albo inny aktywator. W środku następuje przełączenie styków: obwód zostaje zamknięty, otwarty albo przełączony na inny tor sygnałowy. To właśnie dlatego taki element jest jednocześnie czujnikiem położenia i prostym sterownikiem logicznym.
W praktyce widzę tu dwa najczęstsze scenariusze. Pierwszy to zatrzymanie ruchu, na przykład po domknięciu bramy, dojeździe windy do piętra albo osiągnięciu końca skoku siłownika. Drugi to wyzwolenie następnej czynności, czyli zmiana kierunku, włączenie oświetlenia, uruchomienie alarmu albo przekazanie sygnału do sterownika PLC. W układach bezpieczeństwa bardzo ważny jest styk NC, bo przerwa w przewodzie jest wtedy łatwiejsza do wykrycia niż w rozwiązaniu opartym tylko na styku normalnie otwartym.
Mechanicznie to rozwiązanie jest banalne, ale właśnie w tej prostocie tkwi jego siła. Nie wymaga skomplikowanego oprogramowania, działa przewidywalnie i daje czytelny sygnał w momencie fizycznego kontaktu. Żeby jednak dobrze dobrać konkretny model, trzeba zajrzeć do jego budowy i sposobu przełączania styków.
Z czego składa się wyłącznik krańcowy i jakie styki ma w środku
W typowym wykonaniu znajdziesz obudowę, element wykonawczy oraz zestyk elektryczny. Element wykonawczy może mieć formę dźwigni, rolki, trzpienia, pręta sprężystego albo klucza, a obudowa musi chronić mechanikę i styki przed pyłem, wilgocią oraz przypadkowym uszkodzeniem. W praktyce spotyka się modele o stopniu ochrony od IP54 do IP67, pracujące zwykle przy 250 V / 10 A AC albo 24 V DC, a ich trwałość mechaniczna bywa liczona od 100 tysięcy do nawet 10 milionów cykli.
| Typ styku | Stan spoczynkowy | Co daje w praktyce | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| NO | Obwód otwarty | Sygnał pojawia się po zadziałaniu | Proste informowanie sterownika o osiągnięciu pozycji |
| NC | Obwód zamknięty | Przerwa sygnalizuje zadziałanie albo awarię | Układy bezpieczeństwa i zatrzymanie awaryjne |
| SPDT / NO+NC | Jeden tor aktywny, drugi nieaktywny | Większa elastyczność połączeń | Instalacje, w których potrzebny jest sygnał i kontrola stanu |
Ja najczęściej patrzę na styk NC wtedy, gdy wyłącznik ma chronić ludzi albo napęd, a nie tylko podawać informację do sterownika. Wymuszone otwarcie styków NC, wymagane w rozwiązaniach zgodnych z zasadami bezpieczeństwa, daje większą pewność, że sygnał nie „zawiesi się” w niebezpiecznym stanie. To właśnie różni solidny element końcowy od taniego zamiennika kupionego wyłącznie po obudowie.
Gdy rozumiesz już budowę i styki, łatwiej wybrać odpowiedni typ mechaniczny do konkretnego ruchu. I tu właśnie zaczynają się decyzje, które mają realny wpływ na trwałość całego układu.
Jakie są najpraktyczniejsze rodzaje i kiedy wybrać każdy z nich
Nie każdy wyłącznik krańcowy nadaje się do tego samego zadania. Inny model sprawdzi się przy przesuwnej bramie, inny przy drzwiach szafy sterowniczej, a jeszcze inny w maszynie, która pracuje w wibracjach, kurzu albo wilgoci. Poniżej zestawiam rozwiązania, które w praktyce spotyka się najczęściej.
| Rodzaj | Zaleta | Ograniczenie | Najlepsze zastosowanie |
|---|---|---|---|

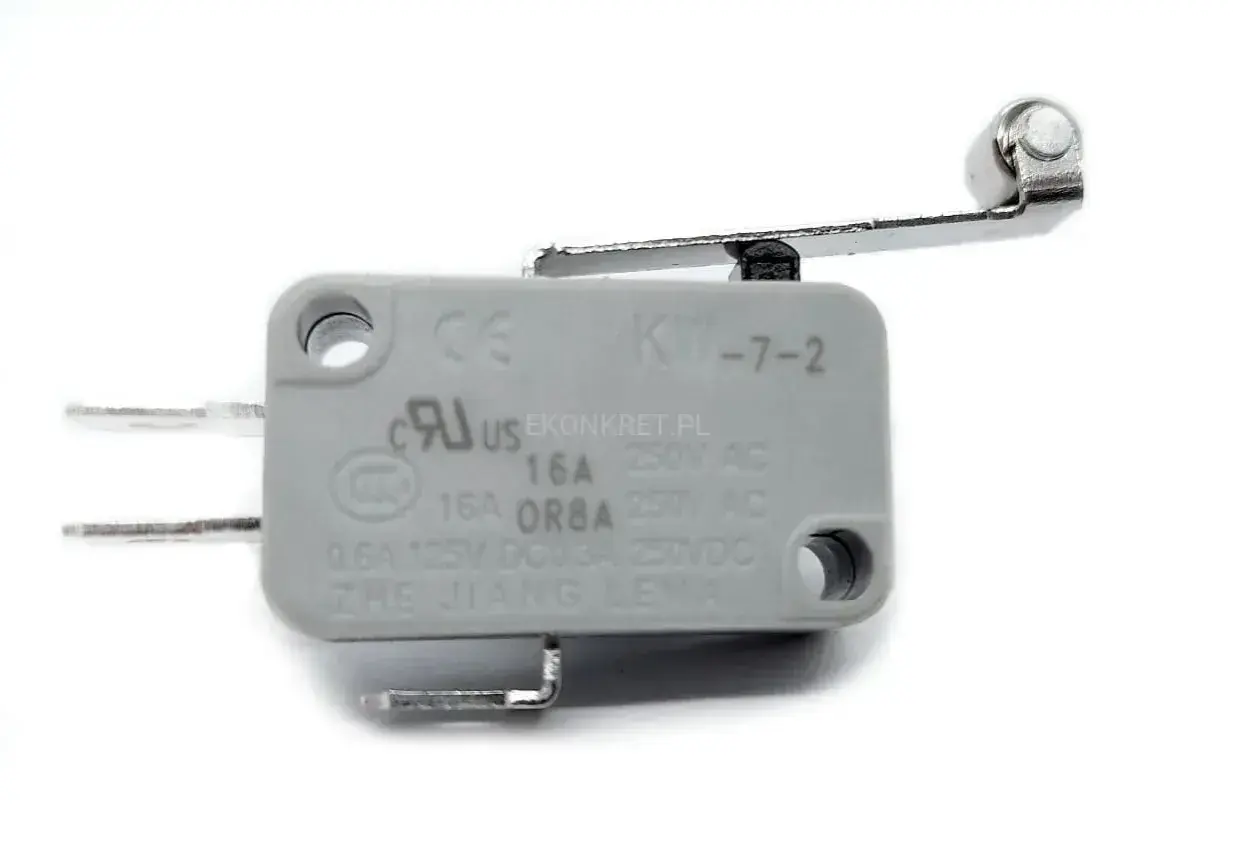

| Dźwigniowy z rolką | Łagodny najazd, mniejsze zużycie mechaniczne | Wymaga miejsca na ruch dźwigni | Przenośniki, bramy, prowadnice, mechanizmy z płynnym dojazdem |
| Popychaczowy | Zwarta konstrukcja, prosty montaż | Wrażliwszy na idealne ustawienie punktu nacisku | Drzwiczki, osłony, urządzenia kompaktowe |
| Magnetyczny | Brak bezpośredniego tarcia | Wymaga dobrze dobranej geometrii i magnesu | Miejsca o podwyższonej liczbie cykli i tam, gdzie ogranicza się zużycie |
| Linkowy | Można zatrzymać instalację z większej odległości | Potrzebuje właściwego napięcia linki i dostępu serwisowego | Przenośniki, długie linie technologiczne, strefy awaryjnego zatrzymania |
Jeśli mam do czynienia z ruchem o dużej liczbie cykli, odruchowo patrzę na wersję o mniejszym tarciu albo na układ bezstykowy. Gdy natomiast najważniejsza jest prostota i przewidywalność, klasyczny model dźwigniowy nadal wygrywa. W praktyce nie chodzi o „najlepszy” typ w ogóle, tylko o taki, który pasuje do geometrii ruchu, prędkości i środowiska pracy.
To prowadzi do najważniejszego pytania: gdzie takie rozwiązanie naprawdę pracuje na co dzień i dlaczego akurat tam jest tak przydatne.
Gdzie wyłącznik krańcowy sprawdza się najlepiej
Najbardziej oczywiste przykłady to bramy, rolety, windy i przenośniki, ale lista jest znacznie dłuższa. W automatyce budynkowej wyłącznik krańcowy pomaga zatrzymać napęd po osiągnięciu końca ruchu, a w instalacjach technicznych pilnuje, żeby element nie wjechał zbyt daleko i nie uszkodził prowadnicy, zawiasu albo samego siłownika.
W praktyce spotykam go w kilku szczególnie sensownych zastosowaniach:
- bramy i napędy wjazdowe - odcina ruch po otwarciu lub zamknięciu, więc napęd nie pracuje „na siłę”;
- rolety, żaluzje i osłony - precyzyjnie wyznacza położenie końcowe i ogranicza przeciążenie silnika;
- windy i podnośniki - daje sygnał pozycji i wspiera układ bezpieczeństwa;
- przenośniki taśmowe - pozwala kontrolować strefy dojazdu materiału i zatrzymanie sekcji;
- klapy, przepustnice i osłony techniczne - sygnalizuje zamknięcie lub otwarcie w układach wentylacji i bezpieczeństwa;
- automatyka energetyczna - przydaje się w systemach sterowania osłonami, siłownikami i elementami ustawiającymi położenie, także tam, gdzie liczy się oszczędna i powtarzalna praca napędu.
Ostatni punkt jest ważniejszy, niż wielu osobom się wydaje. W rozwiązaniach nastawionych na efektywność energetyczną dobry pomiar końca ruchu ogranicza „dobijanie” silnika, zmniejsza zużycie mechaniczne i poprawia powtarzalność działania całego układu. To niewielki element, ale potrafi oszczędzić sporo energii i nerwów, jeśli system pracuje codziennie.
Skoro wiadomo już, gdzie taki element ma sens, pozostaje odpowiedź na pytanie praktyczne: jak go dobrać i zamontować, żeby nie wracać do poprawki po pierwszym tygodniu pracy.
Jak dobrać i zamontować go bez późniejszych problemów
Przy doborze zawsze zaczynam od ruchu, a nie od samego katalogu. Najpierw sprawdzam, czy element porusza się liniowo, obrotowo, z dużą prędkością czy tylko z lekkim dojazdem; dopiero potem dobieram aktywator, obudowę i typ styku. Jeśli wyłącznik ma pracować w torze bezpieczeństwa, wybieram prostszą logikę z NC i traktuję montaż jak część systemu ochrony, a nie tylko „doposażenie” maszyny.
- Określ kierunek i zakres ruchu - ważne jest nie tylko to, gdzie ma zadziałać, ale też z jakim zapasem ma przyjąć najazd.
- Dopasuj aktywator do geometrii mechanizmu - rolka wybacza więcej niż sam popychacz, zwłaszcza przy lekkim przesunięciu osi.
- Sprawdź parametry elektryczne - napięcie, prąd, rodzaj obciążenia i sposób podłączenia do sterownika muszą się zgadzać z układem.
- Ustal stopień ochrony - do kurzu, wilgoci i pracy na zewnątrz nie wystarczy przypadkowa obudowa.
- Zostaw poprawny zapas mechaniczny - zbyt ciasny montaż powoduje stałe dociskanie i szybkie zużycie styków.
- Przetestuj ruch przy pełnej prędkości i przy wolnym dojeździe - niektóre błędy wychodzą dopiero przy realnej pracy napędu.
Najczęstsze błędy widzę w trzech miejscach. Po pierwsze, montaż „na styk”, bez miejsca na niewielkie odchyłki mechaniczne. Po drugie, zły dobór styku, gdy ktoś używa NO tam, gdzie układ powinien zachowywać się bezpiecznie po przerwaniu przewodu. Po trzecie, brak sprawdzenia drgań i luzów, które po kilku tygodniach pracy zmieniają punkt zadziałania bardziej niż sam użytkownik zakładał.
Po dobrze ustawionym montażu warto jeszcze wiedzieć, jak rozpoznawać pierwsze symptomy awarii, zanim mały problem zamieni się w kosztowny przestój.
Jak rozpoznać awarię i ograniczyć przestoje
Objawy uszkodzenia są zwykle bardzo czytelne, jeśli się je obserwuje. Napęd może zatrzymywać się za wcześnie albo za późno, sygnał może pojawiać się tylko czasami, a w skrajnym przypadku mechanizm przestaje reagować na skrajne położenie w ogóle. W praktyce to oznacza, że problem może leżeć nie tylko w samym wyłączniku, ale też w okablowaniu, mocowaniu, geometrii ruchu albo zabrudzeniu.
Ja zaczynam od prostych kroków diagnostycznych:
- sprawdzam ciągłość obwodu multimetrem, osobno dla stanu spoczynku i po zadziałaniu;
- oglądam stan dźwigni, rolki, trzpienia i obudowy pod kątem luzu, pęknięć i zużycia;
- szukam śladów korozji, wilgoci, pyłu i uszkodzeń izolacji przewodu;
- porównuję punkt zadziałania przy ruchu wolnym i szybkim, bo różnice często wskazują na problem mechaniczny;
- sprawdzam, czy sterownik nie interpretuje sygnału błędnie przez zakłócenia albo niestabilny styk.
Jeśli element pracuje w warunkach dużej liczby cykli, naprawdę warto wymieniać go profilaktycznie, zanim zacznie gubić powtarzalność. W systemach, które mają działać codziennie bez nadzoru, koszt takiej wymiany jest zwykle niższy niż godzina przestoju lub naprawa napędu po zbyt długim dobieganiu. To właśnie tutaj widać różnicę między „działa” a „działa stabilnie”.
Gdy ten poziom podstawowej diagnostyki jest opanowany, pozostaje już ostatnia rzecz: zrozumieć, dlaczego dobrze dobrany wyłącznik krańcowy wpływa nie tylko na bezpieczeństwo, ale też na wygodę i zużycie energii.
Dlaczego dobrze dobrany wyłącznik krańcowy oszczędza czas, energię i sprzęt
Dobrze dobrany wyłącznik krańcowy robi więcej niż tylko zatrzymuje ruch. Ogranicza przeciążenia napędu, zmniejsza zużycie przekładni i zawiasów, redukuje liczbę awarii oraz poprawia powtarzalność całego układu. W systemach automatyki domowej i technicznej to przekłada się na mniej serwisów, mniej strat energii i mniej sytuacji, w których mechanizm „szarpie” na końcu skoku.
Najbardziej opłaca się myśleć o nim jako o elemencie projektowym, a nie o dodatku montowanym na końcu. Jeśli urządzenie ma pracować długo i przewidywalnie, lepiej poświęcić chwilę na dobór styku, obudowy i aktywatora niż później walczyć z losowymi zatrzymaniami. W praktyce właśnie tak buduje się układy, które nie tylko działają, ale też są łatwe w utrzymaniu i sensowne energetycznie.
Jeśli mam wskazać jedną rzecz, którą warto zapamiętać, to tę: wyłącznik krańcowy jest mały, ale jego błędny dobór potrafi unieruchomić cały mechanizm. Dobrze ustawiony daje spokój, chroni napęd i sprawia, że automatyka zachowuje się dokładnie tak, jak powinna.
