Rezystancja izolacji mówi wprost, czy przewód, kabel albo urządzenie nadal trzyma separację elektryczną, czy już zaczyna przepuszczać prąd upływu. Ten tekst wyjaśnia, jak wygląda pomiar rezystancji izolacji, jak dobrać napięcie testowe, jak przygotować obwód i jak odróżnić wynik dobry od granicznego. Dorzucam też praktyczny kontekst dla instalacji fotowoltaicznych, bo tam wilgoć, złącza i elektronika potrafią zmienić obraz szybciej niż w zwykłej rozdzielnicy.
Najważniejsze zasady, które decydują o wiarygodnym wyniku
- Obwód musi być beznapięciowy i odłączony od elektroniki, zanim podasz napięcie testowe.
- Na wynik mocno wpływają temperatura, wilgotność i czas stabilizacji, więc sama liczba bez kontekstu bywa myląca.
- W typowych instalacjach niskonapięciowych często stosuje się 500 V DC, a w PV także 1000 V lub 1500 V DC, zależnie od systemu.
- W obwodach do 1000 V 1 MΩ bywa praktycznym progiem ostrzegawczym, ale ostateczna granica zależy od normy, obiektu i producenta.
- Najlepiej oceniać nie tylko pojedynczy wynik, lecz także trend w czasie i warunki, w których badanie zostało wykonane.
Czym naprawdę mierzy badanie izolacji
W praktyce miernik izolacji podaje na obwód napięcie stałe i obserwuje, jaki prąd mikroamperowy przepływa przez badaną izolację. Im mniejszy prąd przy tym samym napięciu, tym wyższa rezystancja i lepsza kondycja izolacji. To ważne rozróżnienie, bo nie oceniam tu tylko „czy coś działa”, ale jak zachowuje się warstwa oddzielająca przewodniki pod obciążeniem testowym.
Na ekranie widzę efekt sumy kilku zjawisk. Na początku wynik może być niższy, a potem rosnąć, bo maleją składowe pojemnościowe i absorpcyjne. Dopiero później najwięcej mówi nam prąd upływu, czyli ten stabilny składnik związany już z realnym stanem izolacji. Właśnie dlatego odczyt po pierwszej sekundzie nie ma takiej wartości jak wynik po ustabilizowaniu.
| Składnik prądu | Co oznacza w praktyce |
|---|---|
| Prąd pojemnościowy | Na początku jest wysoki, ale szybko spada. To normalne, zwłaszcza w długich kablach i rozbudowanych stringach. |
| Prąd absorpcji | Maleje wolniej niż prąd pojemnościowy, dlatego wynik po 10 sekundach i po minucie może się wyraźnie różnić. |
| Prąd upływu | Najlepiej pokazuje stan izolacji. Gdy jest wysoki, zwykle pojawia się wilgoć, zabrudzenie, uszkodzenie albo starzenie materiału. |
Jeśli widzę, że rezystancja w pierwszych chwilach rośnie, traktuję to jako dobry znak tylko wtedy, gdy potem stabilizuje się na rozsądnym poziomie. Jeśli rośnie, ale zatrzymuje się nisko, szukam przyczyny dalej. Taki sposób czytania wyniku prowadzi naturalnie do pytania, kiedy w ogóle warto taki test robić.
Kiedy wykonuję badanie i dlaczego moment ma znaczenie
Test izolacji nie jest tylko czynnością odbiorową. Robię go wtedy, gdy chcę potwierdzić, że obwód nadal ma właściwą separację elektryczną, a nie jedynie poprawną ciągłość przewodów. W Polsce sensownie odwołuję się tu przede wszystkim do praktyki wynikającej z PN-HD 60364-6 i PN-EN IEC 61557-2, a przy fotowoltaice także do IEC 62446-1.
- Przed oddaniem nowej instalacji do pracy, żeby wyłapać błędy montażowe, uszkodzone przewody i zawilgocone miejsca łączeń.
- Po naprawie albo modernizacji, kiedy obwód był rozpinany, przekładany lub prowadzony w nowym torze.
- W ramach przeglądów okresowych, bo izolacja starzeje się wolno, a problem zwykle narasta wcześniej, niż pokaże to awaria.
- Po zalaniu, zawilgoceniu, dłuższym postoju lub po pracy w trudnym środowisku, gdzie kurz i wilgoć potrafią zaniżyć wynik.
- W instalacjach PV po burzach, po bardzo mokrym okresie albo po wykryciu alarmu izolacji na falowniku.
W praktyce najwięcej mówią mi sytuacje, w których wynik z pozoru „jeszcze przechodzi”, ale po miesiącu czy dwóch wyraźnie spada. Taki trend jest ważniejszy niż jednorazowe uspokojenie wynikiem. Żeby jednak wynik był wiarygodny, trzeba odpowiednio przygotować sam obwód.
Jak przygotować obwód, żeby wynik był wiarygodny
Tu najłatwiej o błąd. Najpierw odłączam zasilanie i potwierdzam brak napięcia, dopiero potem podaję napięcie testowe. Nie badam obwodu „na pół podłączonego”, bo wtedy wynik może wyjść sztucznie niski albo po prostu uszkodzę elektronikę po drodze. W instalacjach z automatyką, falownikami, przekaźnikami i zabezpieczeniami przepięciowymi to szczególnie ważne.
| Co odłączam | Po co |
|---|---|
| Falowniki, sterowniki, PLC, czujniki, przekaźniki i inne elementy elektroniczne | Żeby wysokie napięcie testowe nie uszkodziło układów półprzewodnikowych i nie zafałszowało wyniku. |
| SPD, kondensatory, elementy filtrów i inne gałęzie o własnej pojemności | Żeby prąd ładowania nie był interpretowany jako wada izolacji. |
| Odbiorniki, silniki, oprawy, moduły i inne urządzenia końcowe, jeśli badam sam kabel | Żeby zmierzyć konkretną sekcję, a nie cały układ razem z obciążeniem. |
| Połączenia, które mogłyby dać drogę upływu przez wilgoć, brud lub przypadkowe obejście | Żeby prąd płynął wyłącznie przez badaną izolację. |
Warto też sprawdzić temperaturę przewodu i otoczenia. Jeśli powierzchnia jest zimna i znajduje się poniżej punktu rosy, na izolacji może pojawić się wilgotna warstwa, która wyraźnie zaniża odczyt. W praktyce czysty, suchy i odłączony obwód daje wynik, który da się potem sensownie porównać. To już prowadzi do samej procedury badania.
Jak wykonać badanie krok po kroku
Najprościej traktuję to jako serię krótkich, powtarzalnych czynności. Dobrze wykonane badanie nie wymaga improwizacji, tylko konsekwencji.
- Sprawdzam, czy obwód jest rzeczywiście bez napięcia. Nie ufam samemu wyłączeniu wyłącznika, tylko potwierdzam stan miernikiem.
- Wybieram napięcie testowe. Dobieram je do rodzaju obwodu i jego napięcia znamionowego, a nie do tego, co akurat „najłatwiej włączyć”.
- Przygotowuję układ przewodów. W wielu instalacjach 230/400 V łączę badane żyły robocze, a potem sprawdzam je względem PE; gdy trzeba, badam też między żyłami.

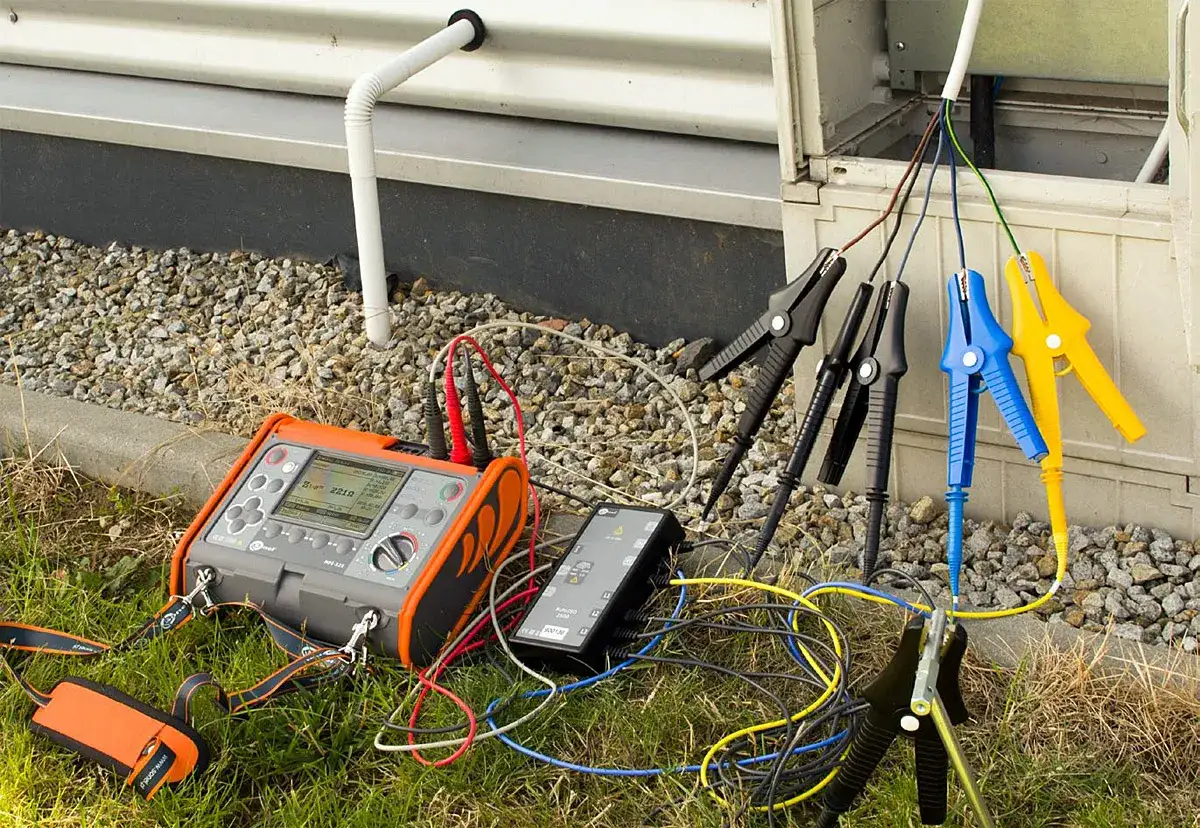

- Podłączam przewody miernika. Jedną sondę daję do badanego przewodu lub wiązki, drugą do ziemi, przewodu ochronnego albo drugiej żyły, zależnie od metody.
- Uruchamiam test i czekam na stabilizację. W praktyce często przyjmuje się około 60 sekund, bo dopiero wtedy wynik jest porównywalny z innymi pomiarami.
- Zapisuję wynik razem z warunkami. Sama liczba bez temperatury, wilgotności i napięcia testowego jest mało użyteczna.
- Rozładowuję badany obwód. Po teście energia zgromadzona w pojemnościach musi zejść do zera, zanim dotknę przewodów lub przejdę dalej.
W dobrym mierniku funkcja rozładowania działa automatycznie, ale i tak jej nie pomijam. To nie jest szczegół techniczny, tylko element bezpieczeństwa i spójności wyniku. Kiedy procedura jest już ustawiona, pozostaje najważniejsze pytanie: jakie napięcie testowe wybrać.
Jak dobrać napięcie testowe do obwodu
Nie dobieram napięcia „na oko”. Zbyt niskie może nie wykryć problemu, a zbyt wysokie potrafi niepotrzebnie obciążyć starą albo delikatną izolację. W praktyce trzymam się zakresu zgodnego z dokumentacją instalacji, normą i rodzajem urządzenia. W wielu pomiarach spotyka się napięcia 250 V, 500 V, 1000 V, a w wyższych zastosowaniach nawet 2500 V lub 5000 V.
| Napięcie testowe | Kiedy zwykle ma sens | Na co uważam |
|---|---|---|
| 250 V DC | Wybrane obwody niskonapięciowe i sytuacje, w których dokumentacja dopuszcza niższe napięcie próbne. | Nie stosuję go do oceny każdego obwodu „dla świętego spokoju”, bo może ukryć słabsze miejsca. |
| 500 V DC | Typowe obwody 230/400 V oraz wiele kabli i instalacji budynkowych. | To najczęstszy wybór w praktyce serwisowej dla standardowych instalacji niskiego napięcia. |
| 1000 V DC | Obwody około 600 V, część instalacji przemysłowych i wiele stringów PV. | Przed testem sprawdzam, czy elektronika po drodze jest odłączona i czy system to dopuszcza. |
| 2500–5000 V DC | Większe kable, silniki, aparatura przemysłowa i wyższe napięcia znamionowe. | Tu szczególnie ważna jest procedura producenta i odpowiedni przyrząd pomiarowy. |
W instalacjach fotowoltaicznych często spotyka się 500 V, 1000 V i 1500 V DC, ale to nadal nie jest uniwersalna reguła. Zawsze patrzę na napięcie systemu, falownik, moduły i wymagania odbiorowe. Sam fakt, że miernik potrafi podać wyższe napięcie, nie znaczy jeszcze, że powinienem z tego korzystać.
Jak interpretować wynik i ocenić stan izolacji
W niskonapięciowych obwodach za sygnał ostrzegawczy często uznaje się wynik poniżej 1 MΩ, ale nie traktuję tego jak magicznej granicy dla każdego przypadku. W zdrowej instalacji wartości bywają dużo wyższe, czasem liczone w dziesiątkach lub setkach megaomów. Dla mnie najważniejsze jest to, czy wynik jest stabilny, rosnący i porównywalny z wcześniejszymi pomiarami.
Warto też pamiętać o temperaturze. W przybliżeniu izolacja „traci” odporność wraz ze wzrostem temperatury, więc wynik z gorącego dnia i wynik z chłodnego poranka nie są w pełni porównywalne bez korekty lub przynajmniej bez zapisu warunków. Jeżeli potrzebuję ocenić jakość dokładniej, sięgam po wskaźniki czasowe, takie jak DAR i PI.
- DAR to stosunek rezystancji po 60 sekundach do rezystancji po 30 sekundach. Przydaje się jako szybka kontrola, czy wynik dalej rośnie.
- PI to stosunek rezystancji po 10 minutach do rezystancji po 1 minucie. Taki wskaźnik jest szczególnie użyteczny przy silnikach, transformatorach i dłuższych kablach.
| Co widzę | Jak to czytam | Co robię dalej |
|---|---|---|
| Wysoki, stabilny wynik | Izolacja zwykle jest w dobrej kondycji. | Zapisuję wartość i porównuję ją z archiwum. |
| Wynik niski od początku i nie rośnie | Prawdopodobna wilgoć, zabrudzenie albo uszkodzenie materiału. | Szukałem miejsca problemu zamiast powtarzać ten sam test w kółko. |
| Wynik rośnie, ale zostaje zbyt nisko | Może chodzić o długi kabel, powierzchniowe zabrudzenie albo początek degradacji. | Powtarzam pomiar po wysuszeniu i zawężam odcinek badania. |
| Duże różnice między fazami lub stringami | Problem jest raczej lokalny niż ogólny. | Porównuję sekcje i szukam konkretnego przewodu, złącza albo przepustu. |
Jeśli interpretacja wyniku ma prowadzić do decyzji serwisowej, nie wystarczy spojrzeć na jedną liczbę. Trzeba też znać warunki, w jakich obwód pracuje na co dzień. To szczególnie ważne w instalacjach fotowoltaicznych, gdzie zmienia się nie tylko napięcie, ale też wilgotność i ekspozycja na pogodę.
Co zmienia się w instalacjach fotowoltaicznych
W systemach PV badanie robię na odłączonych stringach, a nie na całej instalacji naraz. Falownik, optymalizatory, mikroinwertery i inne elementy elektroniczne odpinam zgodnie z instrukcją producenta, bo wysoki sygnał testowy może je uszkodzić lub zafałszować wynik. Tu nie ma miejsca na skróty, bo jedna pomyłka potrafi kosztować więcej niż sam przegląd.
W praktyce najczęstsze problemy widzę tam, gdzie w grę wchodzą wilgoć i połączenia. Rosa na złączach, mokra puszka przyłączeniowa, zabrudzony backsheat albo nieszczelny przepust potrafią obniżyć rezystancję znacznie bardziej niż sam moduł. Dlatego po deszczu, przy dużej wilgotności albo zaraz po chłodnej nocy wolę odczekać i powtórzyć test w lepszych warunkach.
- Sprawdzam każdy string osobno, żeby od razu widzieć, która gałąź zaniża wynik.
- Dobieram napięcie testowe do napięcia systemu i zaleceń producenta, bo duże instalacje 1500 V wymagają odpowiedniego zakresu miernika.
- Porównuję wynik z dokumentacją odbiorową i z parametrami modułów, a nie tylko z intuicją instalatora.
- Jeśli podejrzewam wilgoć, najpierw suszę i oglądam połączenia, a dopiero potem robię kolejny test.
To właśnie w PV najlepiej widać, że pojedynczy wynik bez kontekstu bywa zdradliwy. String może wyglądać poprawnie elektrycznie, a jednocześnie mieć problem, który ujawnia się dopiero po deszczu lub po nagrzaniu dachu. Stąd już prosta droga do najczęstszych błędów i do tego, jak reagować na wynik graniczny.
Jak reaguję na wynik graniczny i buduję sensowną historię pomiarów
Jeżeli wynik jest na granicy, nie uznaję go od razu za „dobry” ani za „zły”. Najpierw powtarzam badanie po wysuszeniu, czyszczeniu i ponownym sprawdzeniu odłączeń. Potem zawężam obszar, aż znajdę sekcję, która zaniża wynik. Taki sposób pracy oszczędza czas, bo zamiast dyskutować z liczbą, szukam konkretnej przyczyny.
- Sprawdzam, czy obwód był odłączony od elektroniki, SPD i innych gałęzi bocznych.
- Weryfikuję temperaturę, wilgotność i punkt rosy.
- Powtarzam test po osuszeniu lub odczekaniu, jeśli warunki były niekorzystne.
- Dzielę instalację na mniejsze sekcje, żeby wskazać problematyczny odcinek.
- Jeżeli wynik dalej jest niski, szukam uszkodzonego kabla, przepustu, złącza, puszki albo miejsca przetarcia izolacji.
- Każdy odczyt zapisuję z datą, napięciem testowym, temperaturą i nazwą obwodu.
To ostatni element, który w praktyce robi największą różnicę. Historia pomiarów jest cenniejsza niż pojedynczy, „ładny” odczyt, bo pokazuje starzenie się izolacji, wpływ pogody i skuteczność napraw. Jeśli wynik raz rośnie, raz spada, a potem znowu wraca do normy, zwykle da się to wyjaśnić warunkami pracy albo lokalnym problemem, którego nie widać gołym okiem. Właśnie dlatego traktuję taki test nie jako formalność, tylko jako narzędzie do wcześniejszego wyłapywania awarii, zanim zamieni się ona w przestój albo uszkodzenie sprzętu.
