Pomiar rezystancji uziemienia nie jest formalnością z protokołu, tylko jednym z tych badań, które realnie mówią, czy instalacja ma gdzie bezpiecznie oddać prąd zwarciowy, przepięciowy albo udarowy. W praktyce sprawdzam nie tylko sam wynik, ale też metodę, warunki gruntu, układ połączeń i to, czy ten odczyt da się powtórzyć bez zgadywania. To szczególnie ważne w instalacjach elektrycznych i fotowoltaicznych, gdzie słabe uziemienie potrafi dać problemy od razu albo ujawnić się dopiero przy burzy.
Najkrócej o tym, co trzeba wiedzieć przed badaniem uziemienia
- Najpewniejsze wyniki daje metoda techniczna z sondami pomocniczymi, a nie przypadkowy odczyt z prostego miernika.
- Przy uziomach o bardzo małej rezystancji warto rozważyć układ czteroprzewodowy, bo ogranicza błąd przewodów pomiarowych.
- Jednorazowy wynik bywa mylący, dlatego zawsze weryfikuję go po przesunięciu elektrody napięciowej.
- Na rezultat mocno wpływają wilgotność gruntu, odległości sond, zakłócenia i to, czy badany uziom jest odłączony od równoległych połączeń.
- W instalacjach PV liczy się nie tylko wartość omowa, ale też zachowanie uziemienia przy przepięciach i udarach piorunowych.
- Dobry protokół powinien zawierać metodę, rozstaw sond, warunki pomiaru i informację, co dokładnie było badane.
Dlaczego dobry wynik uziemienia ma znaczenie
Uziemienie odpowiada za kontrolowane odprowadzenie energii do gruntu i wyrównanie potencjałów w instalacji. Jeśli ma zbyt dużą rezystancję albo jest wykonane niestarannie, rośnie napięcie dotykowe, pogarsza się skuteczność ochrony przeciwporażeniowej i trudniej o właściwe działanie zabezpieczeń oraz ograniczników przepięć. W układach z PV dochodzi jeszcze jedna rzecz: konstrukcja, falownik, SPD i połączenia wyrównawcze muszą pracować jako jeden system, a nie jako zbiór przypadkowo połączonych elementów.
Ja patrzę na to tak: samo „jest uziemienie” niczego nie gwarantuje. Liczy się ciągłość, geometra układu, kontakt z gruntem i to, czy pomiar odzwierciedla rzeczywisty stan instalacji. Właśnie dlatego badanie uziomu warto traktować jako element oceny bezpieczeństwa całego obiektu, a nie osobny, oderwany test. To prowadzi wprost do pytania, jaką metodę wybrać, żeby wynik miał sens.
Jak wybrać metodę badania dla konkretnego obiektu
Nie każda metoda sprawdza się wszędzie. W terenie najczęściej wybieram między klasycznym pomiarem z sondami pomocniczymi, wariantem czteroprzewodowym, techniką cęgową albo procedurą przeznaczoną do uziemień odgromowych. W praktyce decyduje nie tylko dostępność miejsca, ale też to, czy uziom da się bezpiecznie odłączyć, jak rozległy jest układ i czy potrzebuję ocenić zwykłą rezystancję, czy zachowanie przy impulsie piorunowym.
| Metoda | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Trójbiegunowa | Typowe pojedyncze uziomy i większość klasycznych badań terenowych | Jasny wynik i dobra powtarzalność | Wymaga miejsca na sondy i odłączenia badanego uziomu, gdy jest połączony z innymi elementami |
| Czteroprzewodowa | Gdy rezystancja uziemienia jest bardzo mała, zwłaszcza poniżej 1 Ω | Ogranicza wpływ rezystancji przewodów pomiarowych | Wciąż wymaga poprawnej geometrii i odpowiedniego rozstawu elektrod |
| Dwucęgowa | Układy wielokrotne, w których nie chcę lub nie mogę rozłączać połączeń | Szybka i bezinwazyjna | Działa tylko wtedy, gdy istnieje zamknięta pętla z równoległymi drogami do ziemi |
| Udarowa | Ochrona odgromowa i obiekty, gdzie liczy się zachowanie przy prądzie impulsowym | Pokazuje coś więcej niż zwykłą wartość omową | Jest bardziej wyspecjalizowana i wymaga właściwego sprzętu |
| Nachylenia zbocza | Rozległe uziomy, stacje, siatki uziemiające | Pomaga ocenić, czy odległość sondy prądowej jest już wystarczająca | Wymaga kilku pomiarów i większej dyscypliny w ustawieniu elektrod |
W metodzie klasycznej punkt startowy stanowi często reguła 62%, czyli ustawienie elektrody napięciowej mniej więcej na 62% odległości między uziomem a sondą prądową. Traktuję to jednak jako punkt odniesienia, a nie dogmat. Jeśli po przesunięciu sondy wynik wyraźnie się zmienia, oznacza to zwykle, że odległość była za mała albo grunt w tej strefie nie pozwalał na wiarygodny odczyt.
W normach i praktyce pomiarowej ważne jest też napięcie testowe. Przyrządy zgodne z PN-EN 61557-5 pracują przy napięciu pomiarowym do 50 V RMS, a część mierników dobiera częstotliwość prądu pomiarowego tak, by ograniczyć wpływ zakłóceń sieciowych. To nie jest detal marketingowy, tylko element, który pomaga odfiltrować szum i uzyskać stabilniejszy rezultat. Następny krok to już sama procedura w terenie.
Jak wykonać badanie krok po kroku

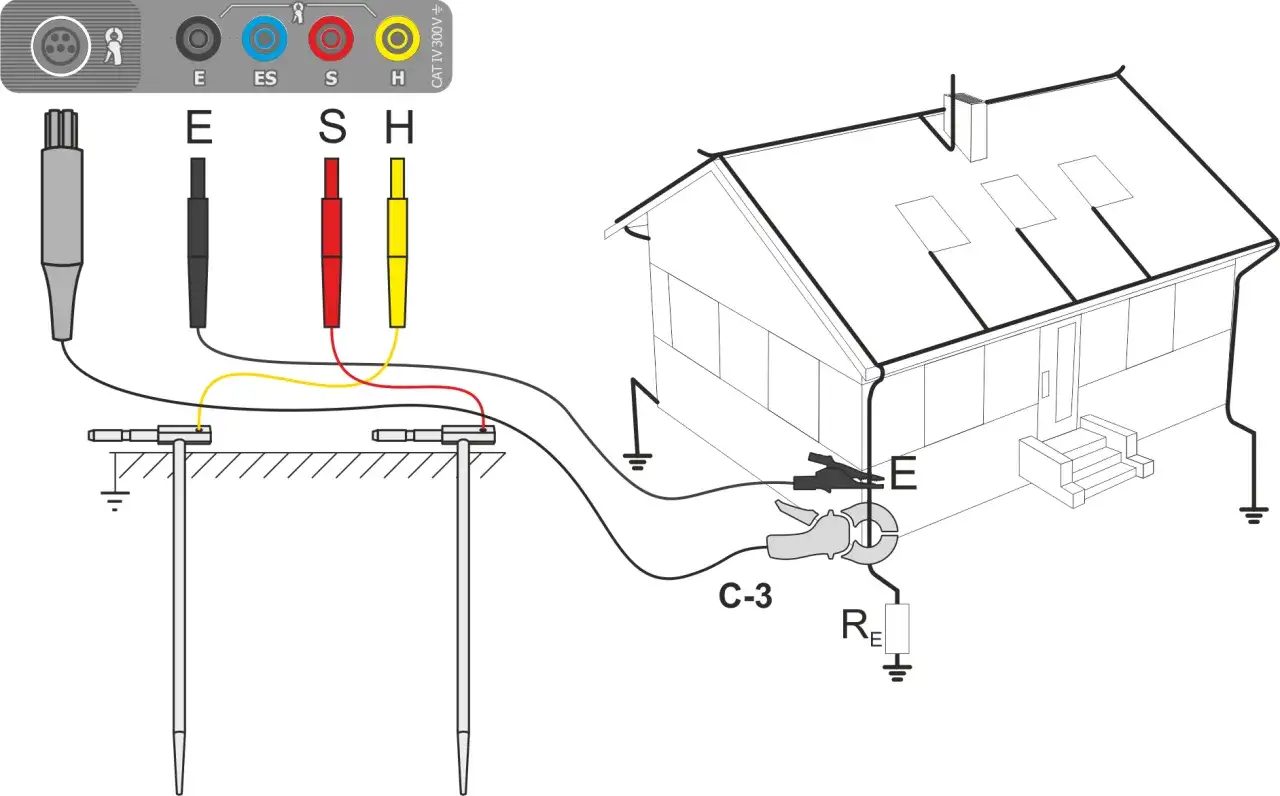

Najpierw upewniam się, co dokładnie mierzę: pojedynczy uziom, otok, uziom fundamentowy, czy rozbudowany układ z wieloma połączeniami. Od tego zależy metoda, rozstaw sond i to, czy trzeba rozłączyć złącze kontrolne. Jeśli uziom jest częścią większego systemu, a ja chcę poznać jego własną wartość, rozpinam połączenia tylko wtedy, gdy pozwala na to konstrukcja i procedura pomiarowa.
- Wybieram metodę odpowiednią do typu uziomu i warunków w terenie.
- Sprawdzam, czy przewody, sondy i zaciski są w dobrym stanie, bo luźny kontakt potrafi zepsuć cały wynik.
- Rozstawiam sondę prądową i napięciową w jednej linii z badanym uziomem, zachowując sensowną odległość od obiektu i infrastruktury metalowej.
- W metodzie klasycznej ustawiam elektrodę napięciową w okolicy 62% odległości, a potem robię jeszcze dwa dodatkowe odczyty po przesunięciu sondy kilka metrów w stronę badanego uziomu i w stronę sondy prądowej.
- Jeżeli wynik stabilizuje się w tych trzech punktach, traktuję go jako wiarygodny. Jeśli nie, zwiększam odległość sond i powtarzam próbę.
- Przy bardzo małych rezystancjach przechodzę na układ czteroprzewodowy, żeby wyeliminować wpływ przewodów pomiarowych.
- Jeśli badam układ wielokrotny i nie mogę rozłączać połączeń, rozważam metodę cęgową, ale tylko wtedy, gdy obwód rzeczywiście jest zamknięty przez równoległe drogi do ziemi.
- Zapisuję warunki pomiaru, rozstaw elektrod i metodę, bo bez tego wynik za tydzień może być nieporównywalny z dzisiejszym.
W praktyce najwięcej błędów robi się nie na samym mierniku, tylko przy ustawieniu sond i przygotowaniu instalacji. Jeżeli ziemia jest sucha, zmarznięta albo mocno zróżnicowana, warto liczyć się z tym, że pierwszy odczyt będzie tylko przybliżeniem. Dlatego powtarzalność ma dla mnie większą wartość niż pojedyncza, efektowna cyfra na ekranie.
Co najczęściej fałszuje odczyt
To właśnie tutaj widać różnicę między szybkim „sprawdzeniem uziomu” a sensownym badaniem. Ten sam uziom może pokazać zupełnie inny wynik w zależności od pogody, rozmieszczenia sond i tego, czy instalacja była poprawnie przygotowana do testu.
- Za mała odległość sond - wtedy pole pomiarowe nakłada się na strefę wpływu badanego uziomu i wynik staje się niestabilny.
- Nieodłączone połączenia równoległe - badany uziom może „widzieć” dodatkowe drogi do ziemi, przez co odczyt wygląda lepiej niż w rzeczywistości.
- Słaby kontakt sond z gruntem - sucha, kamienista albo zamarznięta ziemia podnosi opór przejścia i psuje geometrię testu.
- Zakłócenia od sieci i obcych instalacji - bliskość kabli, rur, zbrojenia albo innych uziomów potrafi zniekształcić pole potencjału.
- Zbyt długie lub uszkodzone przewody - przy małych rezystancjach przewód pomiarowy zaczyna mieć znaczenie, dlatego warto pilnować stanu osprzętu.
- Zastosowanie niewłaściwej metody - cęgi są wygodne, ale nie zastąpią pomiaru klasycznego tam, gdzie nie ma zamkniętej pętli.
Ja zwykle zakładam prostą zasadę: jeśli odczyt zmienia się po minimalnej korekcie ustawienia sond, to nie ufam jeszcze wynikowi. Wtedy lepiej poświęcić dodatkowe pięć minut i zrobić pomiar ponownie niż wpisać do protokołu wartość, która wygląda dobrze tylko na papierze. To prowadzi do najważniejszego pytania: co właściwie uznać za wynik dobry, a co za sygnał do poprawy uziemienia?
Jak czytać wynik i kiedy poprawić uziom
Nie ma jednej magicznej liczby, która byłaby dobra dla każdego obiektu. Ocenę zawsze zestawiam z projektem, normą, rodzajem instalacji i funkcją uziemienia. Inaczej patrzę na prosty układ ochronny w małym obiekcie, inaczej na rozległą siatkę uziemiającą, a jeszcze inaczej na instalację odgromową, gdzie liczy się zachowanie przy prądzie impulsowym, a nie tylko wartość omowa.
| Co widzę w wyniku | Jak to interpretuję | Co robię dalej |
|---|---|---|
| Wynik stabilny w kilku powtórzeniach | Pomiar wygląda wiarygodnie | Porównuję go z wymaganiami projektu i dokumentacją obiektu |
| Wynik mocno zmienia się po przesunięciu sondy | Geometria pomiaru była zła albo za mała była odległość od strefy wpływu | Powtarzam pomiar w większym rozstawie |
| Wynik jest dobry tylko przy podłączonych równoległych uziomach | Nie mierzę pojedynczego uziomu, tylko cały układ równoległy | Decyduję, czy taki wynik jest zgodny z celem badania |
| Wartość pozostaje wysoka mimo poprawnej procedury | Uziom może wymagać modernizacji | Sprawdzam możliwość dołożenia prętów, rozbudowy otoku lub poprawy kontaktu z gruntem |
| Wynik pogarsza się wyraźnie w suchym okresie | Wpływ gruntu jest istotny | Rozważam dodatkowe pomiary lub zmianę geometrii uziomu, a przy nowych projektach także pomiar rezystywności gruntu |
Jeśli uziom wymaga poprawy, zwykle zaczynam od rozwiązań konstrukcyjnych, a nie od „ratowania” wyniku samym sprzętem. Dodatkowe elektrody pionowe, otok, lepsze połączenia, właściwe złącza kontrolne i poprawa kontaktu z gruntem dają trwalszy efekt niż próba trafienia w jedną liczbę. W dokumentacji odbiorczej ważne jest też to, że badanie ma być zgodne z PN-HD 60364-6, a dla ochrony odgromowej dochodzi kontekst PN-EN 62305. To właśnie dlatego sam odczyt nie wystarcza bez opisu warunków i metody.
Co zmienia się przy instalacjach fotowoltaicznych
W instalacjach PV uziemienie przestaje być tłem, a staje się elementem wpływającym na bezpieczeństwo modułów, konstrukcji wsporczej, falownika i ograniczników przepięć. Na dachach i elewacjach często spotykam układy, w których kilka elementów ma własne drogi połączeń do ziemi, więc trudno ocenić całość jednym prostym testem. Wtedy dobrze dobrana metoda pomiaru oszczędza czas i zmniejsza ryzyko rozpinania czegoś, czego lepiej nie rozłączać bez potrzeby.
W praktyce zwracam uwagę na cztery rzeczy:
- ciągłość połączeń wyrównawczych między konstrukcją, ramami modułów i główną szyną uziemiającą,
- stan SPD po stronie DC i AC, bo ich skuteczność zależy od jakości odniesienia do ziemi,
- to, czy układ odgromowy i układ PV nie wchodzą sobie w drogę geometrycznie i elektrycznie,
- możliwość wykonania pomiaru bez rozpinania wszystkich połączeń, gdy na dachu lub na dużej hali byłoby to po prostu niepraktyczne.
Na większych obiektach fotowoltaicznych metoda cęgowa bywa bardzo użyteczna, ale tylko wtedy, gdy istnieje zamknięta pętla przez równoległe uziomy. Na małej instalacji przy domu nie zawsze będzie to możliwe, więc klasyczny pomiar z sondami nadal pozostaje najbardziej czytelnym rozwiązaniem. W systemach z ochroną odgromową zwracam też uwagę na zachowanie przy impulsie, bo zwykły wynik omowy nie odpowiada jeszcze na pytanie, czy układ poradzi sobie z energią z wyładowania.
Co warto dopiąć przed odbiorem i po sezonie burzowym

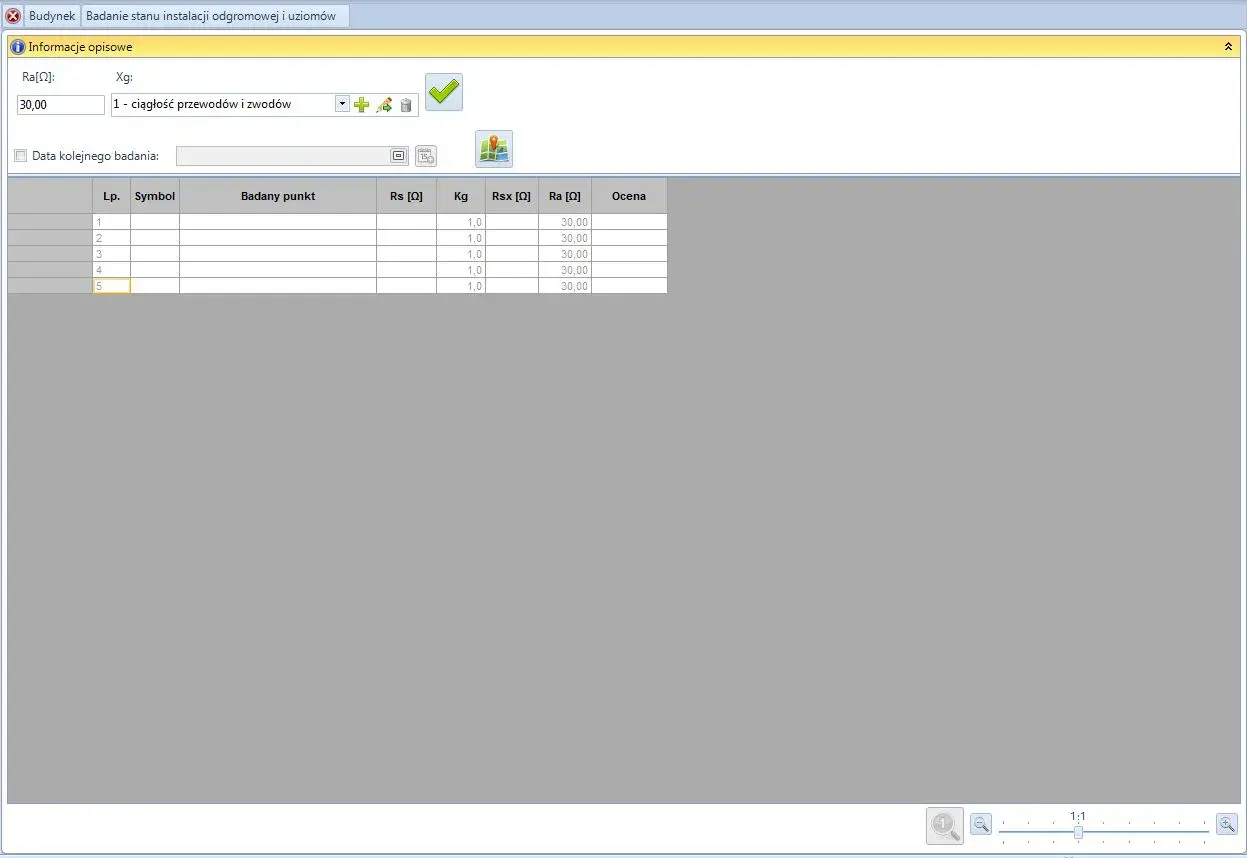

Przy uziemieniu najbardziej cenię nie efektowny wynik, tylko spójność całego pomiaru. Dlatego przed odbiorem albo po większej modernizacji zawsze sprawdzam, czy mam zapisane: metodę, rozstaw sond, warunki gruntu, stan połączeń i informację, co było odłączone na czas badania. Bez tego porównywanie wyników z różnych dni jest mało uczciwe technicznie.
W praktyce warto też wrócić do uziomu po zdarzeniach, które mogły zmienić jego stan: po zalaniu, po remoncie dachu, po wymianie falownika, po uszkodzeniu odgromówki albo po silnym sezonie burzowym. Jeśli instalacja PV pracuje na obiekcie o rozbudowanej konstrukcji metalowej, dobrze jest mieć w dokumentacji kilka punktów odniesienia, a nie tylko jeden protokół z dnia odbioru. Taki zapis naprawdę ułatwia późniejszy serwis.
Jeżeli mam wskazać jedną rzecz najważniejszą, to jest nią powtarzalność: poprawnie wykonany test, z właściwą metodą i uczciwie opisanymi warunkami, mówi o uziemieniu znacznie więcej niż jednorazowy odczyt bez kontekstu. I właśnie dlatego do badania rezystancji uziemienia podchodzę jak do diagnostyki całego układu, a nie jak do formalnego punktu do odhaczenia.
