Przy wymianie lub naprawie domofonu najwięcej problemów nie robi sam unifon, tylko to, że przewody wyglądają podobnie, a każdy producent opisuje je trochę inaczej. W praktyce schemat podłączenia domofonu i kolory kabli trzeba czytać razem z oznaczeniami zacisków, bo sama barwa żyły rzadko daje pełną odpowiedź. Poniżej pokazuję, jak rozpoznać typ instalacji, jak przepinać przewody bez zgadywania i na co uważać, żeby nie wywołać więcej szkody niż pożytku.
Najważniejsze zasady przed podłączeniem domofonu
- Kolor przewodu jest tylko wskazówką, a nie uniwersalnym standardem dla wszystkich domofonów.
- Najpierw ustal, czy masz instalację analogową, cyfrową czy wideodomofon, bo od tego zależy sposób podłączenia.
- Przy wymianie unifonu najlepiej przekładać żyły jedna po drugiej i robić zdjęcie starego układu.
- W wideodomofonie liczy się nie tylko kolor, ale też parowanie żył i typ kabla.
- Jeśli instalacja działa w pionie wspólnym dla całego budynku, nie warto zgadywać ani robić prób „na ślepo”.
Najpierw ustal, z jakim systemem pracujesz
Zanim cokolwiek odkręcisz, trzeba wiedzieć, z jakim typem domofonu masz do czynienia. To ważniejsze niż zapamiętanie kolorów, bo w jednych instalacjach przewód odpowiada za konkretną funkcję, a w innych kilka żył pracuje wspólnie w jednej linii. Jeśli tego nie rozpoznasz na starcie, możesz podłączyć wszystko „ładnie” kolor po kolorze i nadal nie uzyskać ani dzwonka, ani rozmowy, ani otwierania drzwi.
| Typ instalacji | Co jest najważniejsze | Jak traktować kolory |
|---|---|---|
| Analogowa 4+n lub 1+n | Oznaczenia zacisków na unifonie i kasetce | Kolory są pomocnicze, ale nie stanowią standardu |
| Cyfrowa dwuprzewodowa | Polaryzacja, zgodność modelu i opis linii | Nie zakładaj, że barwa przewodu mówi wszystko o funkcji |
| Wideodomofon na skrętce lub UTP | Parowanie żył, impedancja i długość odcinka | Tu kolor ma znaczenie tylko w obrębie jednego standardu połączenia |
W praktyce najczęściej widzę jeden błąd: ktoś szuka „właściwego” koloru zamiast właściwego zacisku. A to właśnie numer lub opis terminala mówi, gdzie ma trafić dana żyła. Gdy już ustalisz typ systemu, połowa problemu znika, a druga połowa sprowadza się do poprawnego odczytania schematu i sprawdzenia ciągłości przewodów.

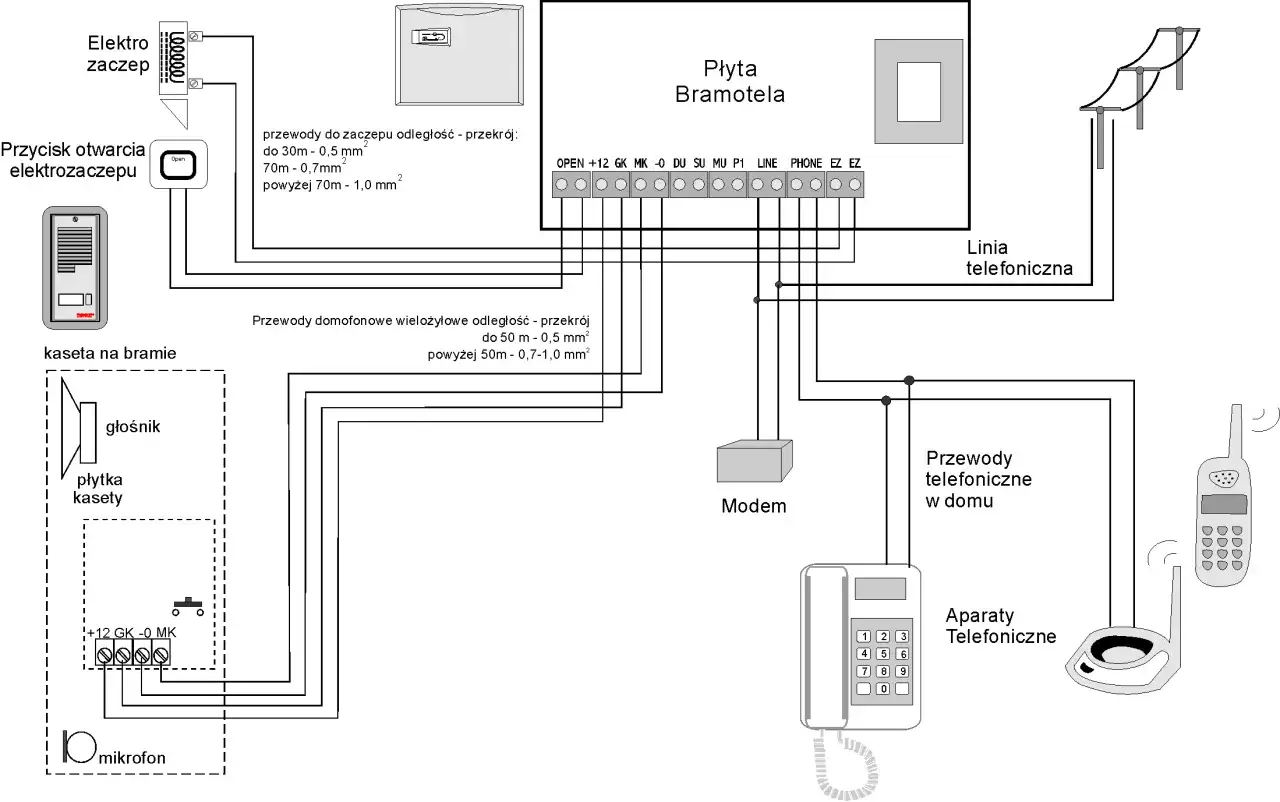

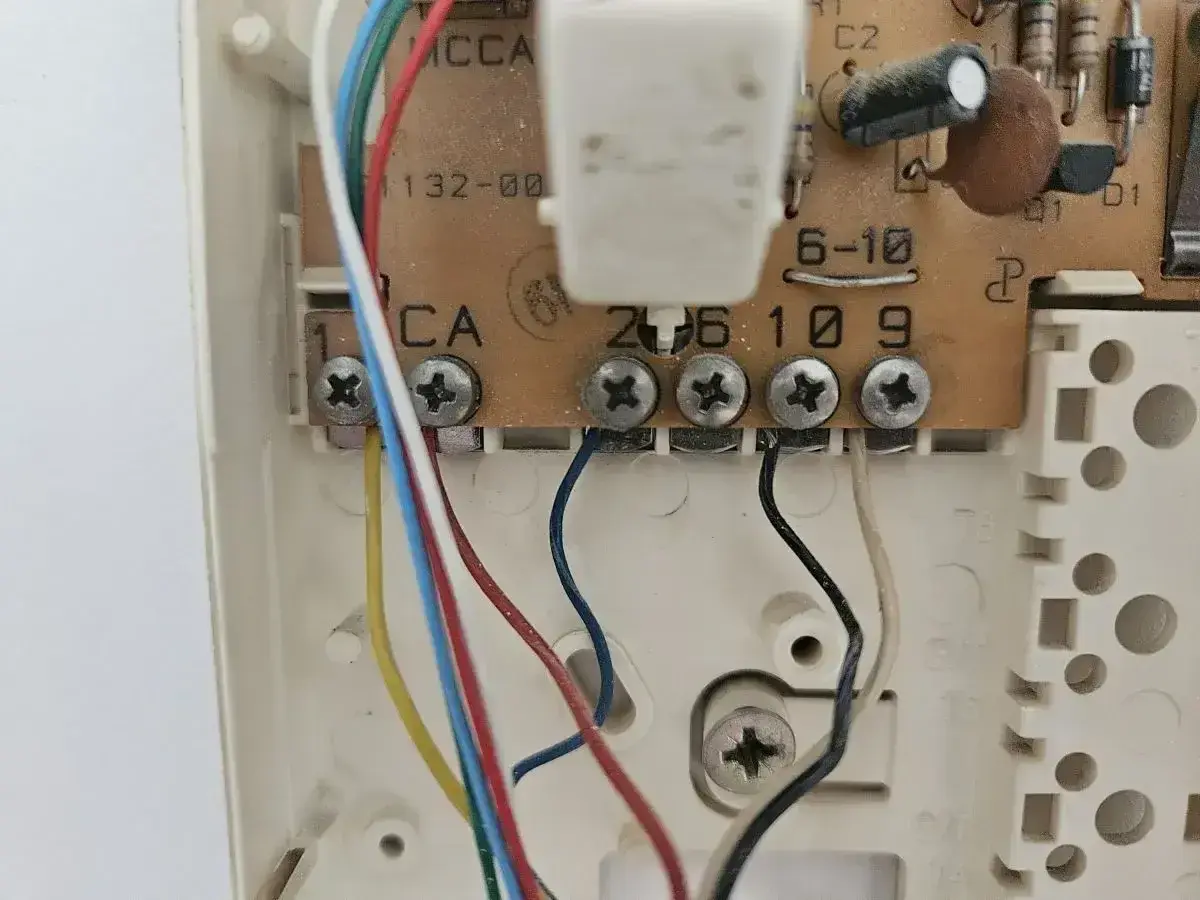

Kolor przewodu nie zastępuje oznaczenia zacisku
Jeżeli mam wybrać jedną zasadę, która oszczędza najwięcej czasu, to jest nią właśnie ta: nie ufaj samym kolorom. W starych instalacjach kolory bywają przypadkowe, zmieniane przy remontach albo używane tylko jako porządek roboczy. Dla instalatora ważniejsze jest to, czy przewód siedzi na właściwym zacisku i czy zgadza się z dokumentacją konkretnego modelu.
| Co sprawdzić | Dlaczego to ważne | Na co zwrócić uwagę |
|---|---|---|
| Oznaczenie na obudowie unifonu | To ono mówi, gdzie ma trafić żyła | Szukaj numerów, symboli i opisów typu masa, linia, mikrofon, głośnik |
| Zdjęcie starego podłączenia | Pozwala wrócić do poprzedniego układu bez zgadywania | Zrób fotografię przed odpięciem choćby jednej żyły |
| Dokładny model urządzenia | Ten sam wygląd nie oznacza tego samego schematu | Sprawdź nazwę producenta i wersję unifonu lub panelu |
| Miernik ciągłości | Pomaga ustalić, czy żyła nie jest przerwana | To proste narzędzie, które sygnalizuje, że przewód jest połączony |
Jest jednak wyjątek, w którym kolory naprawdę mają większe znaczenie niż zwykle. Jak podaje Laskomex w dokumentacji CD-3100, w systemie wideo stosuje się skrętkę UTP kat. 5, pilnuje się parowania żył, a złącze RJ45 prowadzi się według standardu TIA-568B. To dobry przykład, że kolor zaczyna być wiarygodny dopiero wtedy, gdy trzymasz się jednego, konkretnego układu połączeń, a nie wtedy, gdy liczysz na „uniwersalny” porządek przewodów.
Jak podłączyć unifon krok po kroku
Przy wymianie słuchawki nie zaczynam od szukania nowego koloru, tylko od porządkowania starego układu. To najszybsza i najbezpieczniejsza metoda, zwłaszcza gdy mieszkasz w bloku i instalacja ma już swoje lata. Jeśli robisz to pierwszy raz, idź spokojnie i nie odpinaj wszystkiego naraz.
- Wyłącz zasilanie domofonu na zasilaczu, bezpieczniku lub w miejscu wskazanym w dokumentacji.
- Zrób zdjęcie obecnego podłączenia z bliska i z większej odległości, żeby było widać kolejność przewodów.
- Odczytaj oznaczenia zacisków na starym i nowym unifonie, a nie tylko kolory izolacji.
- Przekładaj przewody pojedynczo na te same funkcje albo te same zaciski, zgodnie ze schematem producenta.
- Dokręć żyły z wyczuciem, tak aby nie wychodziły z zacisków i nie miały zbyt długich, luźnych końcówek.
- Przetestuj wywołanie, rozmowę i otwieranie drzwi, zanim zamkniesz obudowę.
Jeżeli masz miernik, warto jeszcze sprawdzić ciągłość przewodów przed końcowym montażem. Ja zwykle robię też prostą rzecz: opisuję każdą żyłę taśmą lub markerem, nawet jeśli kolory wydają się oczywiste. To drobiazg, ale później oszczędza nerwy przy kolejnej wymianie albo serwisie.
Najczęstsze błędy przy przepinaniu przewodów
Większość awarii po wymianie domofonu nie wynika z uszkodzenia urządzenia, tylko z drobnych pomyłek przy przepinaniu. Dobra wiadomość jest taka, że te błędy zwykle da się znaleźć szybko, jeśli patrzy się na objaw, a nie na sam kolor żyły.
| Błąd | Typowy objaw | Co zrobić |
|---|---|---|
| Podłączenie według koloru, a nie według zacisku | Dzwonek działa, ale nie ma rozmowy albo nie otwiera drzwi | Wróć do oznaczeń terminali i porównaj je ze schematem modelu |
| Pomylenie par w wideodomofonie | Obraz skacze, pojawiają się zakłócenia albo śnieg | Zachowaj parowanie żył i nie rozpinaj skrętki przypadkowo |
| Zbyt luźno zaciśnięte przewody | Raz działa, raz nie, a po poruszeniu obudową kontakt znika | Przytnij końcówki i dociśnij je ponownie |
| Przełożenie instalacji 1:1 z innego modelu | Urządzenie uruchamia się częściowo albo wcale | Sprawdź, czy to naprawdę ten sam standard systemu |
| Pominięcie wspólnego przewodu masy lub linii zasilania | Brak dźwięku, cichy mikrofon, losowe trzaski | Zweryfikuj ciągłość i powrót do wspólnego zacisku |
Jeśli objaw jest niestabilny, prawie nigdy nie chodzi o „zły kolor”, tylko o słaby styk, przerwę w żyle albo niezgodny typ urządzenia. To właśnie dlatego nie lubię podejścia „spróbuję jeszcze zamienić dwie żyły i zobaczę, co się stanie” - w domofonie takie zgadywanie zwykle tylko zaciemnia obraz.
Przewód, długość i przekrój mają realne znaczenie
Kolory są ważne, ale jeszcze ważniejsze bywa to, jaki przewód został użyty i jak długa jest linia. Jak podaje Elfon, w systemach Optima przy przewodzie YTKSY 1x2x0,8 mm można prowadzić instalację do 600 m dla słuchawek i do 350 m dla monitorów, a przy 0,5 mm wartości spadają odpowiednio do 350 m i 200 m. To dobry przykład na to, że ten sam domofon może działać idealnie na krótkim odcinku, a przy dłuższej linii zacząć tracić stabilność.
| Typ odcinka | Co wynika z dokumentacji | Wniosek praktyczny |
|---|---|---|
| YTKSY 1x2x0,8 mm w systemie Optima | 600 m dla słuchawek, 350 m dla monitorów | Lepszy wybór przy dłuższych trasach i większym zapasie jakości |
| YTKSY 1x2x0,5 mm w systemie Optima | 350 m dla słuchawek, 200 m dla monitorów | Wystarczy na krótsze odcinki, ale szybciej widać skutki strat |
| Domofon audio CD-3100 | Minimum dwużyłowy przewód, a przy sterowaniu bramą co najmniej 4 żyły | Nie każdy prosty kabel nadaje się do każdej funkcji |
| Domofon wideo CD-3100 | Skrętka UTP kat. 5, zachowanie parowania i łączna długość do 150 m | Tu jakość prowadzenia kabla ma bezpośredni wpływ na obraz i stabilność pracy |
W dokumentacji Laskomex do CD-3100 widać też coś jeszcze: instalacji nie projektuje się „na oko”, tylko pod konkretny system i konkretne odcinki. Dla audio wystarczy minimum dwużyłowy przewód, przy sterowaniu bramą trzeba przewidzieć co najmniej 4 żyły, a w wideo ważne są skrętka, pary i długość trasy. Innymi słowy, kolor izolacji ma znaczenie dopiero wtedy, gdy przewód jest właściwy dla danego układu.
Kiedy lepiej nie zgadywać i wezwać instalatora
Samodzielna wymiana unifonu ma sens wtedy, gdy podmieniasz urządzenie na identyczny lub zgodny model i masz dostęp do jasnego schematu. Wtedy da się to zrobić spokojnie, bez ryzyka dla całej instalacji. Są jednak sytuacje, w których lepiej odpuścić eksperymenty.
- Instalacja działa w pionie wspólnym dla całej klatki lub całego budynku.
- Nie masz pewności, czy system jest analogowy, cyfrowy czy wideo.
- Po podłączeniu działa tylko część funkcji, a reszta milczy.
- W przewodach widać ślady wcześniejszych przeróbek, łączeń lub zalania.
- Domofon steruje też bramą, elektrozaczepem lub dodatkowymi wejściami.
W takich przypadkach ryzyko jest proste: jeden błąd może wyłączyć nie tylko Twój unifon, ale też część instalacji dla sąsiadów. Dlatego jeśli nie masz dokumentacji albo widzisz, że przewody były już wielokrotnie przepinane, bezpieczniej jest poprosić o pomoc instalatora niż szukać rozwiązania metodą prób i błędów.
Co sprawdzić przed zamknięciem obudowy i oddaniem domofonu do pracy
Na końcu zawsze robię krótki test kontrolny. To oszczędza późniejszych powrotów do tego samego mieszkania i pozwala wyłapać drobiazgi, które na etapie montażu łatwo przeoczyć. Jeśli wszystko przejdzie tę próbę, można uznać pracę za domkniętą.
- czy wywołanie dzwoni w właściwym lokalu,
- czy rozmowa działa w obie strony bez trzasków i zanikania dźwięku,
- czy elektrozaczep otwiera się z przycisku lub z panelu, jeśli system to przewiduje,
- czy przewody siedzą stabilnie w zaciskach i nie są naprężone,
- czy obudowa zamyka się bez przycinania żył,
- czy na wewnętrznej stronie obudowy masz zapisany model unifonu i kolejność przewodów.
Jeżeli po tych testach jedna funkcja nadal nie działa, nie dokładaj kolejnych losowych zmian. W domofonach najlepiej wrócić do schematu, zdjęcia sprzed demontażu i oznaczeń producenta, bo to właśnie one prowadzą do poprawnego podłączenia, a nie sam kolor izolacji.
