Uziemienie w gniazdku decyduje o tym, czy urządzenie ma bezpieczną drogę odprowadzenia prądu w razie uszkodzenia izolacji. To ważne zwłaszcza przy sprzętach z metalową obudową, w kuchni, łazience i wszędzie tam, gdzie instalacja była modernizowana tylko częściowo. Poniżej wyjaśniam, po co jest przewód ochronny, jak rozpoznać, czy ochrona naprawdę działa, oraz kiedy sama wymiana osprzętu nie wystarczy.
Najważniejsze rzeczy, które warto sprawdzić przed modernizacją
- Przewód ochronny PE ma odprowadzić prąd zwarciowy poza obudowę urządzenia, a nie „działać dla wyglądu”.
- Sam bolec w gnieździe nie gwarantuje bezpieczeństwa, jeśli nie ma realnego połączenia ochronnego.
- W starszych instalacjach często występuje układ bez oddzielnego PE, więc sama wymiana gniazda nie rozwiązuje problemu.
- W nowym obwodzie liczy się poprawne podłączenie L, N i PE oraz późniejszy pomiar ochrony.
- Wyłącznik różnicowoprądowy pomaga, ale nie zastępuje przewodu ochronnego ani porządnej modernizacji instalacji.
- W pomieszczeniach wilgotnych i przy urządzeniach dużej mocy oszczędzanie na bezpieczeństwie zwykle kończy się źle.
Po co jest przewód ochronny w gniazdku
W potocznym języku mówi się o uziemieniu, ale w praktyce domowej chodzi o cały tor ochronny: przewód PE, styk ochronny i poprawne połączenie z instalacją. Jego zadanie jest proste: jeśli przewód fazowy dotknie metalowej obudowy urządzenia, prąd ma popłynąć ścieżką o możliwie małej impedancji, a zabezpieczenie ma szybko odłączyć zasilanie. Samo zabezpieczenie nadprądowe nie chroni przed porażeniem przy bezpośrednim dotyku, dlatego nie warto mylić „wybicia bezpiecznika” z pełnym bezpieczeństwem.
Ja patrzę na to bardzo praktycznie: jeśli nie da się potwierdzić drogi ochronnej, to nie zakładam, że wszystko jest w porządku. W nowoczesnych obwodach dodatkową warstwą ochrony jest wyłącznik różnicowoprądowy, często 30 mA, ale on również nie zastępuje przewodu ochronnego. To ważne zwłaszcza przy pralce, zmywarce, piekarniku, komputerze stacjonarnym czy urządzeniach z metalową obudową, które powinny pracować w instalacji przewidzianej do takiego obciążenia.
Najprościej mówiąc: przewód ochronny nie służy do codziennej pracy urządzenia, tylko do ochrony wtedy, gdy coś pójdzie nie tak. Z tego powodu warto najpierw odróżnić prawdziwe zabezpieczenie od samego wyglądu gniazda.
Jak rozpoznać, czy gniazdo ma prawdziwy przewód ochronny
Sam bolec w gnieździe nie gwarantuje uziemienia. Może być połączony z przewodem ochronnym, ale może też być tylko elementem osprzętu, który nie daje żadnej realnej ochrony. Właśnie dlatego przy ocenie instalacji nie wystarcza spojrzenie na front gniazdka.
| Co widzisz | Co to może oznaczać | Na co zwrócić uwagę |
|---|---|---|
| Bolec ochronny | Może oznaczać obecność PE, ale sam w sobie niczego nie potwierdza | Sprawdzenie ciągłości ochrony i połączeń w puszce |
| Dwa przewody zamiast trzech | Często stary obwód bez oddzielnego przewodu ochronnego | Nie zakładać pełnego bezpieczeństwa tylko na podstawie osprzętu |
| Przewód żółto-zielony | Zwykle żyła ochronna PE | Powinna być podłączona do zacisku ochronnego, a nie „zostawiona luzem” |
| Gniazdo wygląda nowocześnie | Może być wymienione tylko wizualnie | Potrzebny jest pomiar, nie tylko oględziny |
W materiałach edukacyjnych ZPE zwraca się uwagę, że w wielu starszych instalacjach brakowało obwodów uziemiających. To oznacza, że nawet gniazdo z bolcem nie musi dawać pełnej ochrony, jeśli w środku nie ma właściwego toru ochronnego. Dlatego przy mieszkaniu po remoncie albo po wymianie osprzętu nie oceniam sytuacji „na oko” - najpierw interesuje mnie pomiar, dopiero potem wnioski.
Gdy wiesz już, że sam wygląd gniazda nie wystarcza, warto zobaczyć, jak powinno wyglądać poprawne podłączenie w nowym obwodzie.

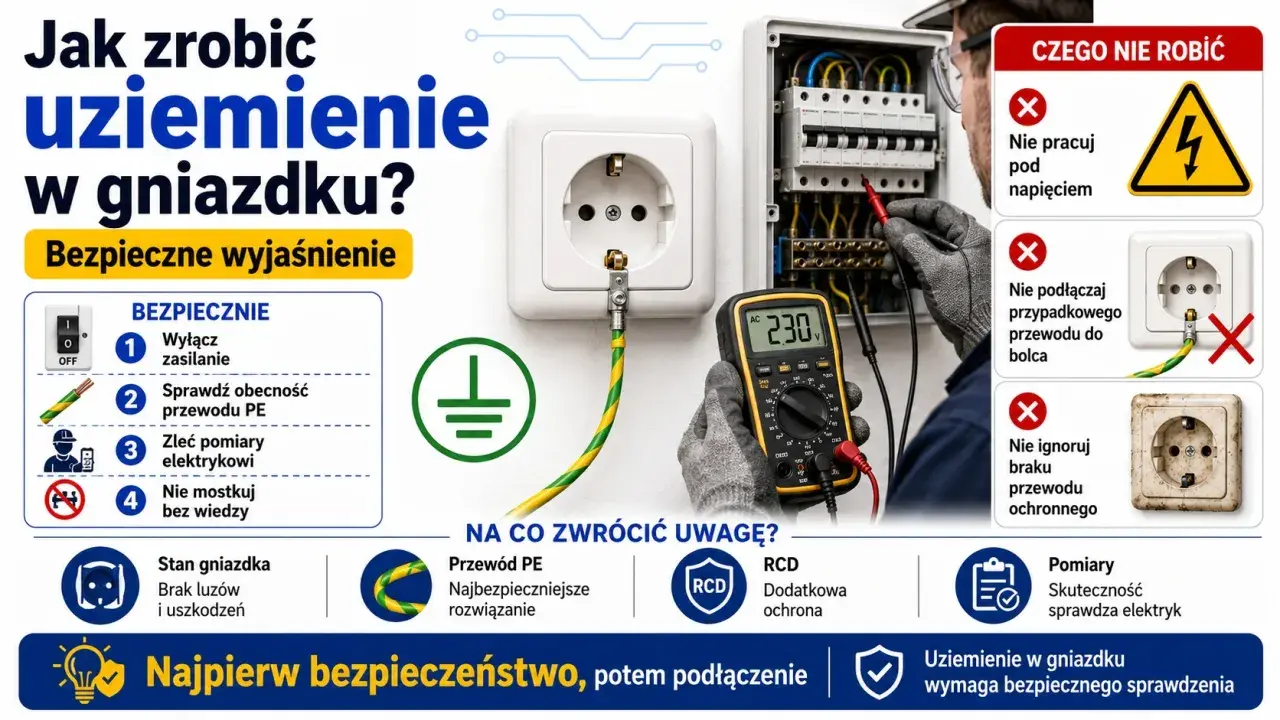

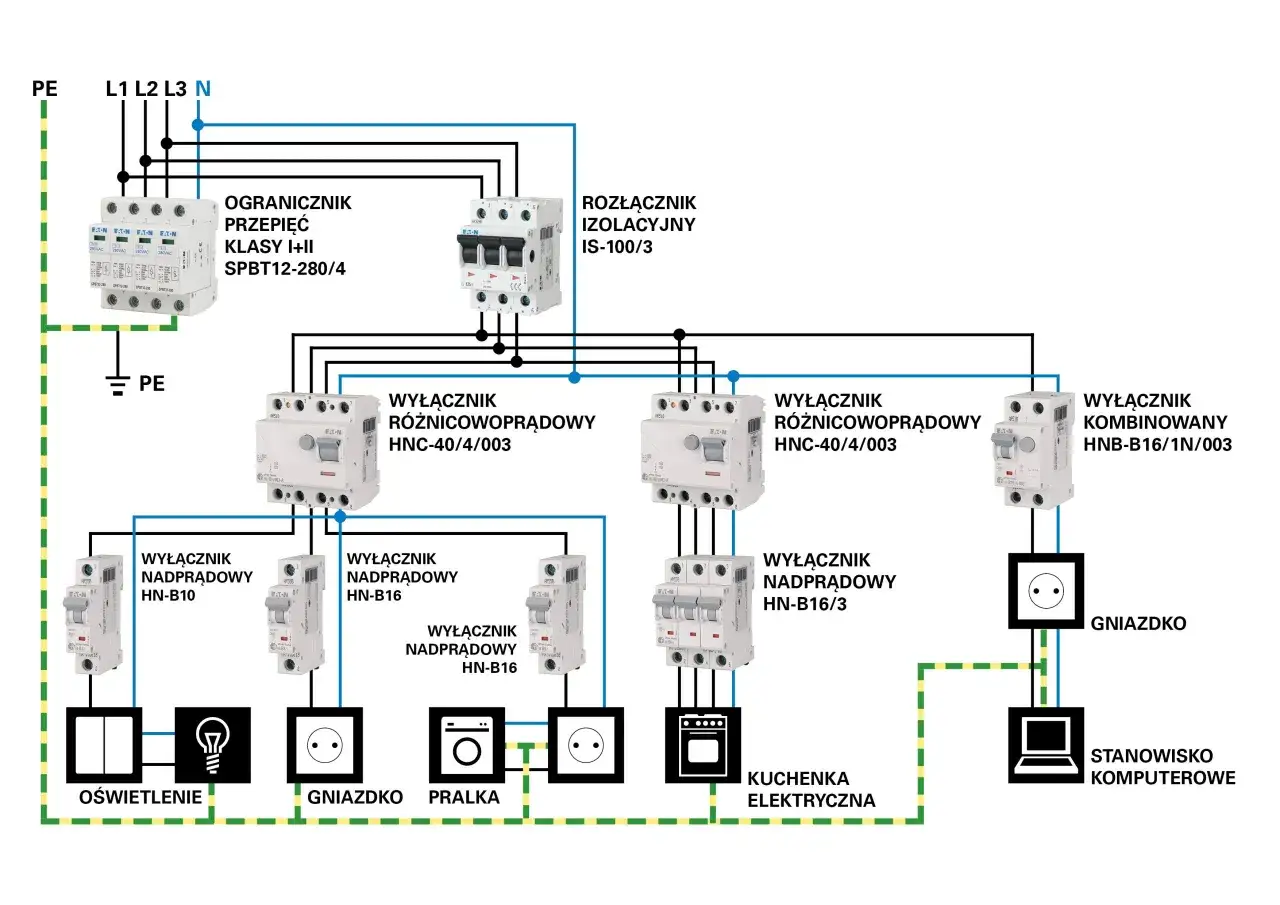

Jak wygląda poprawne podłączenie w nowej instalacji
W nowym obwodzie przewody powinny być rozdzielone na trzy funkcje: fazową, neutralną i ochronną. Najprościej zapamiętać to tak: L to faza, N to przewód neutralny, a PE to ochrona. Żyła PE ma kolor żółto-zielony, N jest niebieski, a L najczęściej brązowy lub czarny.
| Oznaczenie | Funkcja | Typowy kolor |
|---|---|---|
| L | Przewód fazowy, czyli ten, na którym występuje napięcie | Brązowy lub czarny |
| N | Przewód neutralny, zamykający obwód roboczy | Niebieski |
| PE | Przewód ochronny, który ma odprowadzić prąd przy uszkodzeniu | Żółto-zielony |
W standardowym gnieździe typu E lub E/F styk ochronny jest powiązany z bolcem albo stykami ochronnymi w taki sposób, żeby obudowa urządzenia miała bezpieczne połączenie z przewodem PE. Sama kolejność przewodów to jednak nie wszystko. Liczy się także stan całej instalacji, połączenia w rozdzielnicy i obecność odpowiednich zabezpieczeń, w tym wyłącznika różnicowoprądowego oraz poprawnych połączeń wyrównawczych.
Jeśli gniazdo ma pracować w łazience, pralni albo w kuchni, nie patrzę wyłącznie na osprzęt. Sprawdzam też, czy obwód jest sensownie zabezpieczony i czy cała instalacja nie wymaga szerszej modernizacji, bo wtedy pojedyncza wymiana gniazda daje tylko pozór poprawy.
To prowadzi do najtrudniejszego przypadku, czyli starej instalacji bez oddzielnego przewodu ochronnego.
Co zrobić w starej instalacji bez oddzielnego PE
W starszych układach spotyka się przewód PEN, który łączy funkcję neutralną i ochronną. To rozwiązanie historyczne, często nazywane zerowaniem, ale nie jest tym samym co nowoczesny, oddzielny PE. Jeśli w ścianie są tylko dwa przewody, nie dorabiaj sobie bezpieczeństwa samym nowym gniazdem.
Ja traktuję taki układ ostrożnie: może działać poprawnie w określonych warunkach, ale wymaga oceny fachowca i pomiarów. Nowy front gniazda nie tworzy przewodu ochronnego, tak samo jak estetyczna obudowa nie naprawia starej instalacji. W praktyce sensowna modernizacja oznacza zwykle jeden z trzech scenariuszy:
- dołożenie oddzielnego przewodu ochronnego w obwodzie,
- modernizację całego odcinka instalacji, jeśli przewody są zużyte lub aluminiowe,
- sprawdzenie, czy układ PEN i rozdział na PE oraz N są wykonane prawidłowo w miejscu do tego przeznaczonym.
W łazience, kuchni i pralni zwracam dodatkową uwagę na połączenia wyrównawcze, czyli połączenie metalowych elementów tak, aby ograniczyć różnice potencjałów. To jeden z tych elementów, które użytkownik zwykle widzi dopiero wtedy, gdy instalacja jest już źle zrobiona. Jeśli planujesz remont albo wymianę większej liczby punktów, lepiej ująć to od razu w projekcie niż próbować łatać po fakcie.
Gdy instalacja jest stara, najwięcej szkód robią pozorne poprawki. Właśnie ich warto unikać najbardziej.
Najczęstsze błędy, które psują ochronę
Przy gniazdach z bolcem najczęściej spotykam nie brak osprzętu, tylko fałszywe poczucie bezpieczeństwa. To są błędy, które widzę najczęściej:
- Bolec bez realnego połączenia z PE lub PEN - gniazdo wygląda „bezpiecznie”, ale w praktyce nie chroni.
- Łączenie przewodów na podstawie koloru bez sprawdzenia układu - w starszych instalacjach to prosta droga do pomyłki.
- Używanie adapterów i przedłużaczy jako zastępstwa ochrony - to może być rozwiązanie doraźne dla sprzętu, ale nie naprawia instalacji.
- Luzujące się zaciski - słaby styk potrafi się grzać i generować problemy, których nie widać na pierwszy rzut oka.
- Brak pomiaru po montażu - bez testu nie wiadomo, czy przewód ochronny rzeczywiście działa.
Do tego dochodzi jeszcze jeden błąd, szczególnie ważny w domach z fotowoltaiką, pompą ciepła albo ładowarką do auta: traktowanie gniazdek jako odrębnych wysp. W praktyce instalacja jest całością, więc jeśli jeden obwód jest zrobiony byle jak, reszta bezpieczeństwa też traci sens. Po wyłapaniu tych pułapek łatwiej ocenić, czy wystarczy drobna usługa, czy potrzebna jest pełniejsza modernizacja.
Ile kosztuje poprawa i kiedy lepiej zadzwonić po elektryka
Orientacyjnie w Polsce sama wymiana gniazda w gotowej puszce to zwykle kilkadziesiąt złotych za sztukę. Jeśli trzeba poprawić przewody, dojechać na miejsce, wykonać drobną korektę albo sprawdzić obwód po montażu, koszt rośnie szybko do poziomu rzędu 80-200 zł za punkt. Przy dołożeniu nowego przewodu, kuciu ścian albo wymianie fragmentu instalacji budżet liczy się już w setkach złotych za punkt, a czasem więcej.
| Zakres prac | Orientacyjny koszt | Kiedy to ma sens |
|---|---|---|
| Wymiana gniazda w gotowej puszce | 20-60 zł za sztukę | Gdy instalacja jest sprawna i ma już przewód ochronny |
| Wymiana z drobną poprawką lub dojazdem | 80-200 zł za punkt | Gdy trzeba coś skorygować, sprawdzić albo podmienić osprzęt |
| Dołożenie nowego przewodu lub obwodu | Od kilkuset złotych za punkt | Gdy stara instalacja nie daje się bezpiecznie odświeżyć |
| Pomiar i sprawdzenie ochrony | Od około 150 zł | Gdy chcesz mieć pewność, że ochrona naprawdę działa |
Po elektryka warto zadzwonić szczególnie wtedy, gdy instalacja jest aluminiowa, w obwodzie są luźne połączenia, gniazdo ma pracować w wilgotnym pomieszczeniu albo planujesz zasilić sprzęt o większej mocy. W domu z fotowoltaiką, magazynem energii, pompą ciepła czy ładowaniem samochodu elektrycznego nie traktowałbym ochrony przeciwporażeniowej jako dodatku. To element projektu, nie opcja.
W praktyce najlepiej zacząć od oceny całego obwodu, a nie od samej wymiany ramki czy bolca. Tylko wtedy wiadomo, czy instalacja ma rzeczywistą ochronę, czy jedynie wygląda na nową.
Zanim wymienisz samo gniazdo, sprawdź cały obwód
Jeśli mam zostawić jedną zasadę, to taką: gniazdo jest warte tyle, ile warte są przewód ochronny, połączenia wyrównawcze i pomiar po montażu. Sam osprzęt nie daje bezpieczeństwa, jeśli reszta instalacji jest stara albo wykonana niepewnie. To szczególnie ważne w pomieszczeniach wilgotnych i przy urządzeniach, których metalowe obudowy mogą znaleźć się pod napięciem przy awarii.
Dlatego przy remoncie patrzę szerzej niż tylko na samo gniazdko. Sprawdzam, czy obwód ma sensowną ochronę, czy rozdzielnica jest uporządkowana i czy układ przewodów odpowiada temu, czego oczekujemy od współczesnej instalacji. To daje większy efekt niż przypadkowa wymiana jednego elementu, a przy okazji oszczędza późniejszych poprawek.
Jeśli dom ma zasilać sprzęt drogi, wrażliwy albo po prostu intensywnie używany, nie warto odkładać tego tematu. W elektryce najtańsza decyzja bywa najdroższa dopiero po czasie.
