Przy schodach najważniejsze jest nie tylko to, żeby światło działało z dwóch miejsc, ale też żeby instalacja była sensownie rozplanowana na lata. Liczba przewodów zależy od tego, czy mówimy o samym połączeniu między łącznikami, o całym obwodzie lampy, czy o wersji z automatem czasowym. Ja patrzę na to szerzej: wygoda obsługi, możliwość rozbudowy i mniejsze ryzyko późniejszego kucia ścian.
Najważniejsze informacje w skrócie
- W klasycznym układzie schodowym do działania wystarczą dwa przewody korespondencyjne między łącznikami.
- W praktyce w ścianie bardzo często prowadzi się kabel 3-żyłowy, a przy nowym remoncie sensownie jest rozważyć 4- lub 5-żyłowy.
- Do samej lampy zwykle dochodzą jeszcze neutralny N i ochronny PE, więc cały obwód jest bogatszy niż odcinek między łącznikami.
- Jeśli chcesz sterować światłem z trzech miejsc albo dodać automat schodowy, liczba żył rośnie.
- Najczęstszy błąd to liczenie tylko samego łącznika, bez uwzględnienia całej trasy przewodów i przyszłej rozbudowy.
Ile żył potrzebujesz w klasycznym układzie

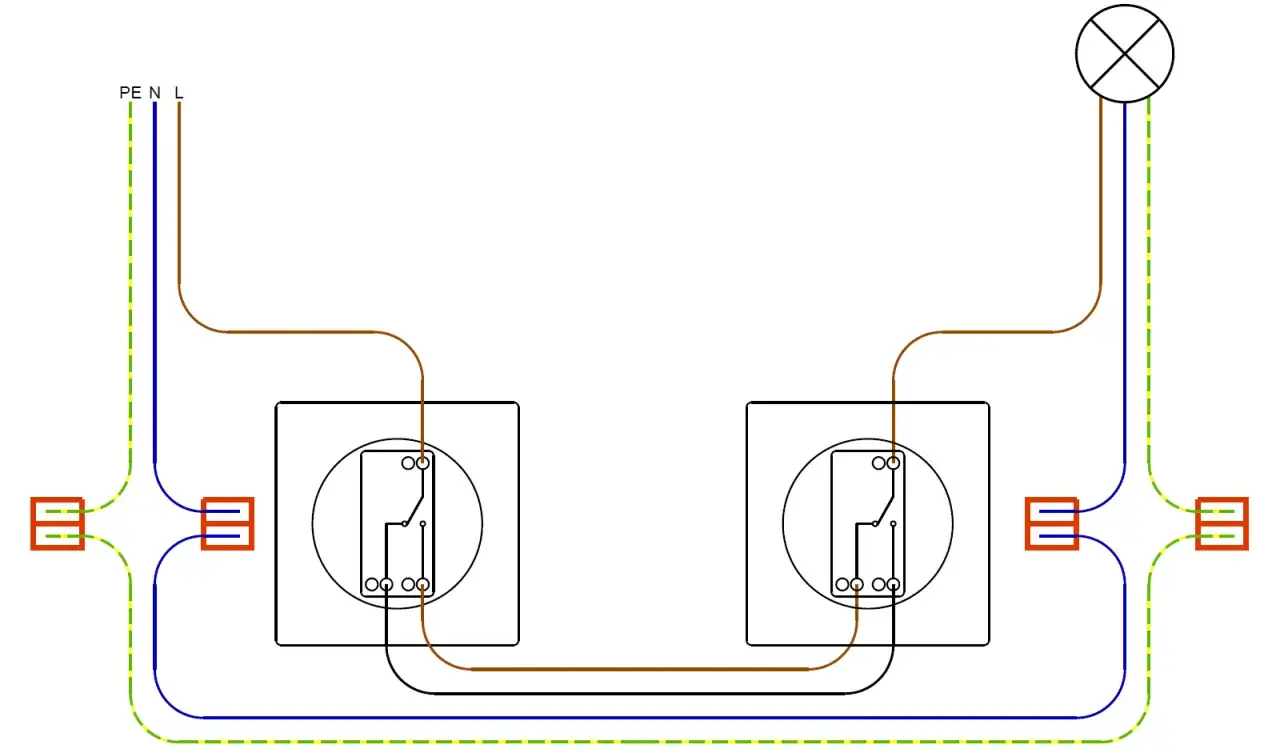

Jeśli patrzysz wyłącznie na sam mechanizm sterowania, odpowiedź jest prostsza, niż się wydaje: układ schodowy potrzebuje dwóch przewodów korespondencyjnych. To one łączą oba łączniki i przenoszą zmianę stanu między nimi. W praktyce jednak ludzie pytają najczęściej o kabel, który trzeba położyć w ścianie, a tu odpowiedź bywa szersza niż tylko „dwie żyły”.

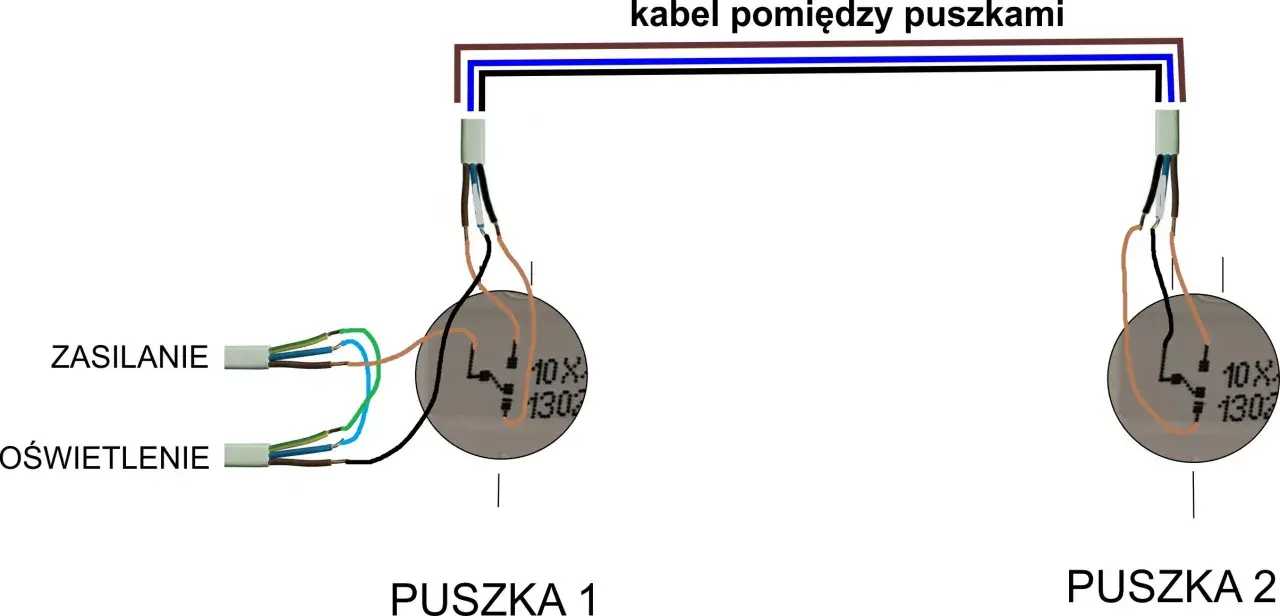

W typowej instalacji między puszkami często spotkasz przewód 3-żyłowy, bo oprócz dwóch żył korespondencyjnych dochodzi jeszcze trzecia żyła, która zależnie od układu może pełnić rolę ochronną albo rezerwową. Przy remoncie ja zwykle myślę nie o minimum „żeby zadziałało”, tylko o tym, co pozwoli później rozbudować instalację bez rozkuwania ścian.
- 2 żyły - tyle potrzeba do samego połączenia funkcjonalnego między łącznikami.
- 3 żyły - to najczęstszy praktyczny kabel między puszkami w prostym układzie.
- 4 lub 5 żył - sensowny wybór, gdy chcesz mieć większy zapas i łatwiejszą modernizację.
To rozróżnienie oszczędza najwięcej pomyłek, bo sama nazwa osprzętu nie mówi jeszcze, jak poprowadzono przewody w całej instalacji. Żeby nie zgadywać, warto rozłożyć obwód na części i policzyć go od zasilania do lampy.
Jak liczyć przewody, gdy patrzysz na cały obwód
Tu właśnie najczęściej pojawia się nieporozumienie. Sam układ przełączania to jedno, ale obwód oświetleniowy na schodach obejmuje też zasilanie, lampę oraz przewody neutralne i ochronne. Gdy liczysz całość, okazuje się, że liczba żył jest większa niż te dwie, które widać „logicznie” między łącznikami.
| Odcinek instalacji | Co musi być połączone | Praktyczna liczba żył |
|---|---|---|
| Między dwoma łącznikami | Dwa przewody korespondencyjne | Zwykle 3 żyły w kablu między puszkami |
| Od instalacji do lampy | Faza przełączana, neutralny i ochronny | 3 żyły |
| Cały prosty układ schodowy | Zasilanie, przełączenie, lampa | Często 4 lub 5 żył łącznie, zależnie od trasy |
| Układ z dodatkowymi funkcjami | Podświetlenie, automat, smart sterowanie | Najczęściej 5 żył i więcej |
Ja przy takim planowaniu zawsze zadaję jedno pytanie: czy ta instalacja ma po prostu działać dziś, czy ma też przyjąć później automat, podświetlenie albo inne sterowanie bez przeróbek. Od odpowiedzi zależy, czy wystarczy prosty kabel, czy lepiej od razu przewidzieć większy zapas.
Dlaczego 3 żyły czasem nie wystarczają
Trzy żyły są dobre w prostym układzie, ale przestają wystarczać, gdy instalacja przestaje być wyłącznie „mechaniczna”. Wtedy dochodzą dodatkowe wymagania: trzeci punkt sterowania, podświetlenie, automat schodowy albo moduł inteligentny. I właśnie wtedy widać, czy instalacja była planowana rozsądnie, czy tylko na styk.
Układ z łącznikiem krzyżowym
Jeżeli chcesz sterować światłem z więcej niż dwóch miejsc, między dwa łączniki schodowe wstawia się łącznik krzyżowy. W takim układzie rośnie liczba przewodów korespondencyjnych, bo przez element krzyżowy przechodzą cztery przewody. To już nie jest drobna modyfikacja, tylko inna topologia całego sterowania.
Automat schodowy zamiast mechanicznego łącznika
Automaty schodowe działają inaczej niż klasyczny łącznik. W praktyce steruje nimi przycisk monostabilny, a sam moduł wyłącza światło po ustawionym czasie. Takie urządzenia mogą pracować w układzie 3- lub 4-przewodowym, więc nie ma sensu zakładać z góry identycznego okablowania jak przy tradycyjnym mechanizmie. To ważne zwłaszcza wtedy, gdy chcesz jednocześnie ograniczać zbędne świecenie na klatce lub w korytarzu.
Przeczytaj również: Jak podłączyć gniazdko - L, N, PE i bezpieczny montaż
Podświetlenie i moduły smart
Jeśli planujesz podświetlany osprzęt albo moduł inteligentny, sprawdzam przede wszystkim, czy w puszce jest dostępny przewód neutralny. Część rozwiązań działa bez N, ale nie wszystkie. Właśnie dlatego przy modernizacji mieszkania wolę zostawić więcej żył, niż wynika z absolutnego minimum - później daje to swobodę, a nie problem.
Ta różnica między prostym a rozbudowanym układem prowadzi wprost do błędów, które najczęściej widzę na etapie montażu.
Najczęstsze błędy, które później mszczą się w puszce
Przy takich instalacjach błąd rzadko polega na jednym wielkim potknięciu. Częściej problemem są drobiazgi: za krótki zapas, zły opis żył albo założenie, że wszystkie kolory muszą pasować idealnie do schematu. W starszych instalacjach bywa z tym różnie, więc nie opieram się wyłącznie na kolorach izolacji.
- Liczenie tylko odcinka między łącznikami i pomijanie całego toru do lampy.
- Założenie, że niebieski zawsze oznacza neutralny, a żółto-zielony zawsze PE, nawet bez sprawdzenia istniejącej instalacji.
- Zostawienie zbyt krótkich końcówek w puszce, przez co montaż robi się niepotrzebnie trudny.
- Brak przewidzianego neutralnego w puszce, gdy później ma dojść podświetlenie albo moduł smart.
- Kupienie zbyt płytkiej puszki, w której przewody i mechanizm po prostu się nie mieszczą wygodnie.
Ja zawsze zostawiam w puszce około 10-15 cm zapasu, bo to niewielki koszt na starcie, a duża oszczędność nerwów przy późniejszym serwisie. Po takim uporządkowaniu dużo łatwiej dobrać sam kabel do konkretnej sytuacji.
Jak ja dobieram kabel na etapie remontu
Jeżeli mam wpływ na instalację od początku, patrzę nie tylko na minimalną liczbę żył, ale też na komfort późniejszej pracy. Dla obwodów oświetleniowych wciąż najczęściej spotyka się przekrój 1,5 mm², a osprzęt schodowy zwykle akceptuje przewody w zakresie 1,5-2,5 mm². To jednak nie oznacza, że każdy układ trzeba zamykać na najwęższej możliwej opcji.
| Sytuacja | Co wybieram | Dlaczego |
|---|---|---|
| Nowy remont i dwa miejsca sterowania | Najczęściej 4x1,5 mm² albo 5x1,5 mm² | Łatwiej zachować neutralny, ochronny i zapas na przyszłość |
| Modernizacja bez dużego kucia | To, co już jest, ale po dokładnym sprawdzeniu trasy i oznaczeń | Najważniejsza jest zgodność schematu, nie sama nazwa kabla |
| Planowany automat, czujnik lub podświetlenie | 5x1,5 mm² | Neutralny i dodatkowa żyła bardzo ułatwiają montaż |
| Dwa niezależne obwody | Osobne przewody dla każdego toru albo większy kabel wielożyłowy | To upraszcza diagnostykę i zmniejsza ryzyko pomyłki |
Na karcie osprzętu sprawdzam też prąd znamionowy, najczęściej 10 AX albo 16 AX, bo sama liczba żył nie rozwiązuje wszystkiego. Jeśli układ ma obsługiwać kilka funkcji albo większą liczbę punktów sterowania, lepiej od razu dobrać go pod realny scenariusz, a nie pod najtańszy wariant.
Co warto zaplanować przy schodach i korytarzu od razu
Przy schodach i w korytarzu łatwo zauważyć, jak bardzo drobne decyzje wpływają na codzienny komfort i zużycie energii. Dobrze poprowadzony układ pozwala później dodać automat czasowy, czujnik ruchu albo podświetlenie bez rozkuwania ścian. To właśnie w takich miejscach oszczędność energii wynika nie z wielkich deklaracji, tylko z prostych i sensownych rozwiązań.
- Zostaw neutralny w puszce, jeśli masz taką możliwość.
- Opisuj żyły od razu po montażu, zanim całość zniknie pod osprzętem.
- Sprawdź głębokość puszki, zwłaszcza przy podświetleniu i modułach elektronicznych.
- Myśl o rezerwie, a nie tylko o minimum potrzebnym na dziś.
Jeżeli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: do samego przełączania wystarczą dwa przewody korespondencyjne, ale w realnej instalacji najczęściej planuje się 3, 4 albo 5 żył, żeby układ był czytelny, bezpieczny i gotowy na późniejszą rozbudowę.
