GND to jeden z tych skrótów, które wyglądają niewinnie, a w praktyce decydują o stabilności całego układu. Oznacza wspólny punkt odniesienia napięć, ale w zależności od urządzenia może pełnić rolę masy sygnałowej, powrotu prądu, odniesienia 0 V albo elementu związanego z uziemieniem. Poniżej wyjaśniam to bez nadmiaru teorii: pokazuję różnice między GND, PE i N, tłumaczę oznaczenia na schematach i podpowiadam, gdzie najczęściej pojawiają się błędy w elektronice, zasilaniu i prostych systemach fotowoltaicznych.
GND to wspólny punkt odniesienia, ale nie zawsze przewód ochronny
- GND porządkuje napięcia w układzie i daje prądom drogę powrotną.
- W układach DC masa nie musi być połączona z ziemią.
- PE odpowiada za bezpieczeństwo, a N za pracę sieci AC.
- Na płytkach kilka pinów GND zwykle oznacza ten sam potencjał.
- W instalacjach PV i zasilaczach akumulatorowych trzeba sprawdzać dokumentację, bo masa bywa izolowana.
Czym jest GND i dlaczego układ potrzebuje wspólnego punktu
Najprościej ujmując, GND jest umówionym punktem odniesienia, względem którego mierzy się napięcia w układzie. Nie oznacza to „braku napięcia” ani „pustego przewodu”. W praktyce to właśnie przez GND prąd wraca do źródła, więc bez tego punktu nawet najprostszy układ z baterią, LED-em i rezystorem nie zadziała stabilnie.
Ja lubię myśleć o GND jako o wspólnej osi układu. Jeśli wszystko odnosi się do tego samego 0 V, łatwiej przewidzieć, co się stanie przy obciążeniu 3,3 V, 5 V czy 12 V. Problem zaczyna się wtedy, gdy jeden element ma inne „zero” niż reszta albo gdy prąd powrotny płynie ścieżką, której nikt nie planował.
- GND ustala referencję dla pomiarów napięcia.
- Zamyka obwód, czyli umożliwia przepływ prądu tam i z powrotem.
- Pomaga ograniczać zakłócenia, jeśli jest dobrze poprowadzony.
- Porządkuje projekt, bo wszystkie sygnały mają ten sam punkt odniesienia.
Najwięcej nieporozumień zaczyna się jednak wtedy, gdy ktoś utożsamia GND z uziemieniem albo przewodem neutralnym. To rozróżnienie warto mieć bardzo jasno w głowie, zanim przejdzie się do schematów i okablowania.
GND, PE i N to nie to samo
Ja rozdzielam te pojęcia bardzo konsekwentnie. W polskiej instalacji 230 V przewód PE służy ochronie przed porażeniem, N zamyka obwód prądowy po stronie sieci, a GND w elektronice jest przede wszystkim punktem odniesienia dla sygnałów i zasilania sterowania. Mogą być ze sobą połączone w określonym miejscu układu, ale to nie znaczy, że wolno je mieszać dowolnie.
| Oznaczenie | Rola | Czy musi być połączone z ziemią | Typowe zastosowanie | Częsty błąd |
|---|---|---|---|---|
| GND | Punkt odniesienia dla elektroniki i powrót prądu | Nie zawsze | Układy DC, moduły, mikrokontrolery, czujniki | Mylenie z przewodem ochronnym |
| PE | Ochrona przeciwporażeniowa i połączenie obudów metalowych | Tak, przez system ochrony instalacji | Instalacje sieciowe, obudowy urządzeń, falowniki | Traktowanie jak przewodu roboczego |
| N | Przewód neutralny w obwodzie AC | Jest odniesiony do ziemi w punkcie zasilania, ale nie służy jako masa sygnałowa | Sieć 230 V | Mostkowanie z PE w niewłaściwym miejscu |
| Obudowa / chassis | Metalowa część urządzenia, często połączona ochronnie | Zwykle z PE, nie z masą logiczną | Zasilacze, inwertery, urządzenia z metalową obudową | Łączenie bez analizy wpływu na zakłócenia |
W praktyce nie zgaduję po samym oznaczeniu. Patrzę na funkcję przewodu, typ zasilania i miejsce, w którym producent przewidział połączenie z obudową albo ziemią. Tę logikę łatwiej potem zastosować, gdy czytasz schemat lub montujesz moduł na płytce stykowej.
To rozróżnienie jest szczególnie ważne w urządzeniach, które łączą elektronikę niskonapięciową z częścią mocy. Wtedy jedno nieostrożne połączenie potrafi zmienić zwykły błąd montażowy w problem z zakłóceniami albo bezpieczeństwem.
Jak rozpoznawać GND na schematach i płytkach
Na schematach GND najczęściej pojawia się jako symbol trzech poziomych kresek, odwrócony trójkąt albo opis tekstowy przy pinie. Na gotowych modułach zobaczysz zwykle po prostu napis GND. To samo oznaczenie może występować kilka razy, bo producenci często wyprowadzają więcej niż jeden pin masy dla wygody okablowania.
- Wiele pinów GND nie oznacza wielu różnych mas - często są one ze sobą połączone wewnętrznie.
- Kolor czarny w przewodach często oznacza GND, ale to konwencja, nie reguła techniczna.
- Ground plane na PCB to szeroka powierzchnia miedzi pełniąca rolę wspólnej masy.
- Izolowane sekcje układu mogą mieć własne GND, które nie są bezpośrednio połączone.

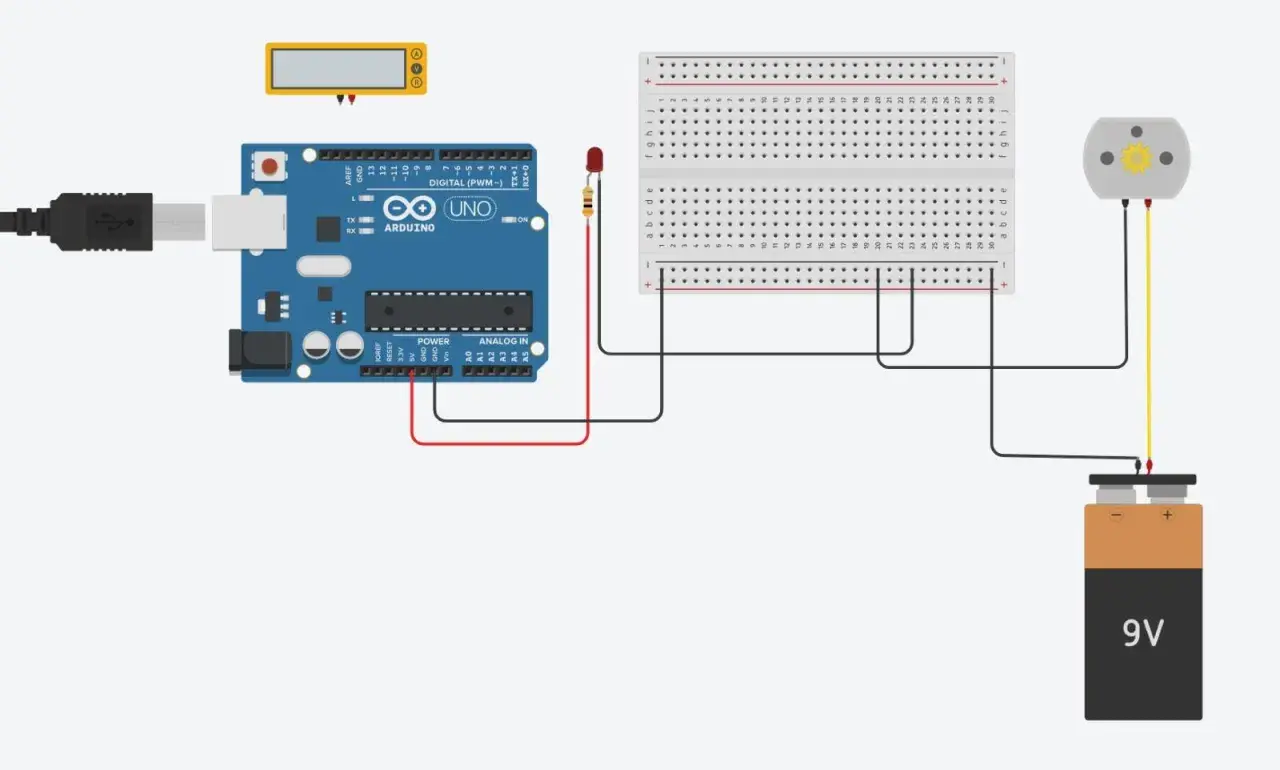

W małych układach, takich jak moduły do Arduino, I2C czy proste sterowniki LED, GND bywa rozprowadzony bardzo prosto: każdy dodatkowy pin masy ułatwia podłączenie przewodów i obniża opór ścieżki powrotnej. W złożonych projektach dochodzi jeszcze kwestia separacji galwanicznej, czyli fizycznego oddzielenia dwóch części układu tak, aby nie miały wspólnego połączenia elektrycznego.
To prowadzi naturalnie do kolejnego tematu: nie każda masa powinna być „jedna i wszędzie taka sama”. W dobrym projekcie liczy się nie tylko obecność GND, ale też sposób jego prowadzenia.
Kiedy warto rozdzielać masę analogową, cyfrową i zasilającą
Masa analogowa i cyfrowa
AGND i DGND nie są sztucznym ozdobnikiem na schemacie. W torach pomiarowych chodzi o to, by zakłócenia od mikrokontrolera, przetwornicy czy przekaźnika nie podnosiły lokalnego 0 V czujnika. Dlatego w lepszych projektach sekcje mocy, cyfrowa i pomiarowa mają własne ścieżki powrotu, a łączą się w jednym kontrolowanym punkcie.
To ma sens szczególnie wtedy, gdy sygnały są słabe, a szum zasilania może zafałszować odczyt. Czujnik temperatury, przetwornik ADC albo układ audio nie lubią, gdy przez ten sam fragment masy płyną impulsy z silnika, przetwornicy step-down czy taśmy LED.
Przeczytaj również: Co pierwsze hydraulika czy elektryka? Uniknij kosztownych błędów
Masa gwiaździsta
Masa gwiaździsta ogranicza pętle prądowe, więc zmniejsza spadki napięcia i przydźwięk. Działa dobrze wtedy, gdy jeden silny odbiornik nie powinien „brudzić” pozostałych gałęzi. Jeśli przez wspólny odcinek płynie jednocześnie prąd silnika, przetwornicy i czujnika, pojawiają się różnice potencjałów, które potem wyglądają jak losowy błąd pomiaru.
Nie zawsze trzeba robić kilka całkowicie osobnych mas. Czasem lepszy efekt daje po prostu krótsza droga powrotu, grubsza ścieżka albo rozsądny punkt złączenia. Właśnie w tym miejscu widać, że GND to nie tylko symbol na schemacie, ale element całej architektury układu.
Najczęstsze błędy, które psują pracę układu
Większość problemów z masą nie wynika z „zepsutego GND”, tylko z błędnego założenia, że wszystkie punkty masy zachowują się identycznie. W praktyce różnią się oporem ścieżki, długością przewodu i prądem, który przez nie płynie. To wystarcza, żeby układ zaczął działać niestabilnie.
- Brak wspólnej masy między modułami - komunikacja I2C, UART albo sygnał PWM może działać losowo albo wcale.
- Zbyt cienki lub zbyt długi przewód powrotny - pojawiają się spadki napięcia, restarty mikrokontrolera i niestabilna praca przetwornicy.
- Łączenie silnych prądów z torami pomiarowymi - czujniki pokazują skaczące wartości, a w audio słychać przydźwięk.
- Założenie, że każdy GND oznacza to samo - szczególnie groźne w układach z izolacją galwaniczną.
- Nieplanowane połączenie z obudową - może tworzyć pętle masy i wprowadzać szumy tam, gdzie ich wcześniej nie było.
Im mocniejszy prąd i im wrażliwszy pomiar, tym droższy staje się taki błąd. Zwykły problem z masą potrafi wyglądać jak uszkodzony czujnik, wadliwy moduł albo „dziwny” mikrokontroler, choć źródło leży wyłącznie w prowadzeniu powrotu prądu.
To właśnie dlatego w systemach z baterią, przetwornicą lub panelami słonecznymi tak ważne jest, żeby nie kończyć analizy na samym słowie GND. Trzeba zobaczyć, jaki to dokładnie punkt i jaką pełni funkcję w całym układzie.
Co GND oznacza w fotowoltaice, akumulatorach i przetwornicach
W systemach PV, magazynach energii i przetwornicach GND bywa opisem masy elektroniki sterującej, a nie całej instalacji. Inaczej patrzy się na masę toru pomiarowego w regulatorze ładowania, inaczej na połączenie ochronne obudowy, a jeszcze inaczej na konstrukcję wsporczą paneli. W nowoczesnych układach DC często spotyka się rozwiązania izolowane lub częściowo „pływające”, więc minus paneli czy baterii nie musi być na stałe połączony z ziemią.
W praktyce oznacza to jedno: nie zakładaj, że opisany jako GND zacisk w inwerterze albo sterowniku można połączyć z dowolnym metalowym elementem w instalacji. Czasem jest to masa logiki, czasem punkt odniesienia komunikacji, a czasem element związany z ochroną przeciwzakłóceniową. Jeśli połączysz to bez sprawdzenia dokumentacji, możesz wywołać zakłócenia albo błędy, które trudno później zdiagnozować.
- Ramy modułów i obudowy łączy się ochronnie zgodnie z projektem, a nie „na oko”.
- Minus DC nie zawsze jest uziemiony, nawet jeśli intuicja podpowiada coś innego.
- Elektronika sterująca może mieć osobny GND od części mocy.
- Instrukcja producenta jest ważniejsza niż sama kolorystyka przewodów.
W systemach PV błędy masy bardzo często udają problem z komunikacją, pomiarem napięcia albo wadliwym falownikiem. Dlatego ja zawsze zaczynam od sprawdzenia, gdzie dokładnie zamyka się obwód i czy punkty odniesienia są naprawdę wspólne dla wszystkich sekcji układu.
Jak diagnozuję problemy z masą, zanim wymienię podzespoły
Jeśli układ zachowuje się niestabilnie, nie zaczynam od wymiany elementów. Najpierw sprawdzam, czy masa jest poprowadzona logicznie i czy wszystkie bloki rzeczywiście mają ten sam punkt odniesienia. To zwykle oszczędza najwięcej czasu.
- Sprawdzam wspólny punkt odniesienia - czy wszystkie moduły widzą to samo 0 V.
- Mierzę spadek napięcia na masie pod obciążeniem - sama ciągłość przewodu nie wystarcza.
- Oddzielam tor sygnałowy od prądów mocy - przekaźnik, silnik lub przetwornica nie powinny „wchodzić” w czuły pomiar.
- Kontroluję połączenie z obudową i PE - żeby nie powstała nieplanowana pętla.
- Weryfikuję izolację galwaniczną - jeśli producent przewidział separację, nie wolno jej przypadkiem zmostkować.
- Porównuję schemat z dokumentacją - szczególnie w systemach PV, zasilaczach akumulatorowych i przetwornicach DC/AC.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: GND sprawdzaj zawsze w kontekście całego układu, nie pojedynczego pinu. Kiedy rozumiesz, gdzie kończy się masa sygnałowa, a gdzie zaczyna bezpieczeństwo i ochrona, przestajesz zgadywać i zaczynasz projektować albo naprawiać świadomie.
