Montaż lampy wydaje się prosty, ale w praktyce najwięcej zależy od trzech rzeczy: odcięcia zasilania, rozpoznania przewodów i pewnego połączenia w kostce. W tym tekście pokazuję, jak bezpiecznie podejść do tematu, jak odczytać oznaczenia L, N i PE oraz co zrobić, gdy z sufitu wychodzą nietypowe układy żył. Najważniejsze jest to, jak podłączyć lampę bez zgadywania i bez ryzyka dla instalacji.
Najkrótsza droga do bezpiecznego montażu lampy
- Najpierw wyłącz właściwy obwód w rozdzielnicy i sprawdź brak napięcia miernikiem lub dobrym próbnikiem.
- W nowych instalacjach zwykle: brązowy lub czarny to L, niebieski to N, a żółto-zielony to PE.
- Łącz przewody w kostce lub szybkozłączce, nigdy na skrętkę i bez odsłoniętych końcówek.
- Przy dwóch przewodach z sufitu nie improwizuj, zwłaszcza gdy oprawa ma metalową obudowę.
- Po montażu uporządkuj przewody, przykręć lampę i zrób próbne załączenie.
Zacznij od odcięcia zasilania i sprawdzenia napięcia
Ja zaczynam zawsze od rozdzielnicy. Wyłączam właściwy bezpiecznik, sprawdzam, czy włącznik ścienny niczego nie podaje dalej, i dopiero potem dotykam przewodów. W instalacjach 230 V nie wystarczy zgaszone światło - potrzebny jest jeszcze pewny pomiar braku napięcia, najlepiej dwubiegunowym próbnikiem albo multimetrem.
Jak przypomina Enea Operator, brak zasilania może wynikać zarówno z domowego zabezpieczenia, jak i z awarii po stronie sieci, więc jeśli problem nie kończy się w Twojej rozdzielnicy, trzeba sprawdzić także tę możliwość. W praktyce od razu robię też jedną prostą rzecz: uprzedzam domowników, żeby nikt nie załączył obwodu w trakcie pracy. To drobiazg, ale właśnie on najczęściej odróżnia spokojny montaż od nerwowego szukania winy po fakcie.
Dopiero na takim przygotowaniu ma sens patrzenie na kolory żył i układ zacisków, bo wtedy wiesz, że pracujesz na odłączonym obwodzie.
Rozpoznaj przewody i oznaczenia zanim połączysz cokolwiek
W nowych instalacjach kolory są zwykle czytelne, ale w starszych mieszkaniach nie ufam im bez zastrzeżeń. Najczęściej spotkasz trzy podstawowe żyły, a czasem również przewód PEN, który łączy funkcję neutralną i ochronną. Poniższa tabela pokazuje, co zwykle oznaczają przewody przy lampie, ale traktuj ją jako punkt wyjścia, nie zamiennik pomiaru.
| Kolor lub oznaczenie | Funkcja | Co to oznacza przy lampie |
|---|---|---|
| Brązowy lub czarny | L | Przewód fazowy, czyli ten, który prowadzi zasilanie do oprawy. |
| Niebieski | N | Przewód neutralny, zamykający obwód. |
| Żółto-zielony | PE | Przewód ochronny, łączący metalowe elementy lampy z ochroną instalacji. |
| PEN w starszych instalacjach | Neutralna i ochronna jednocześnie | Nie rozdzielaj go samodzielnie bez pewności, jak wygląda układ sieci i cała instalacja. |
Jeśli kolor nie zgadza się z oznaczeniem, nie zgaduj. W starszych mieszkaniach bywa tak, że barwa izolacji nie mówi całej prawdy, a jedyną sensowną odpowiedzią jest pomiar i sprawdzenie schematu. Gdy już znasz funkcję każdego przewodu, samo łączenie staje się dużo prostsze.

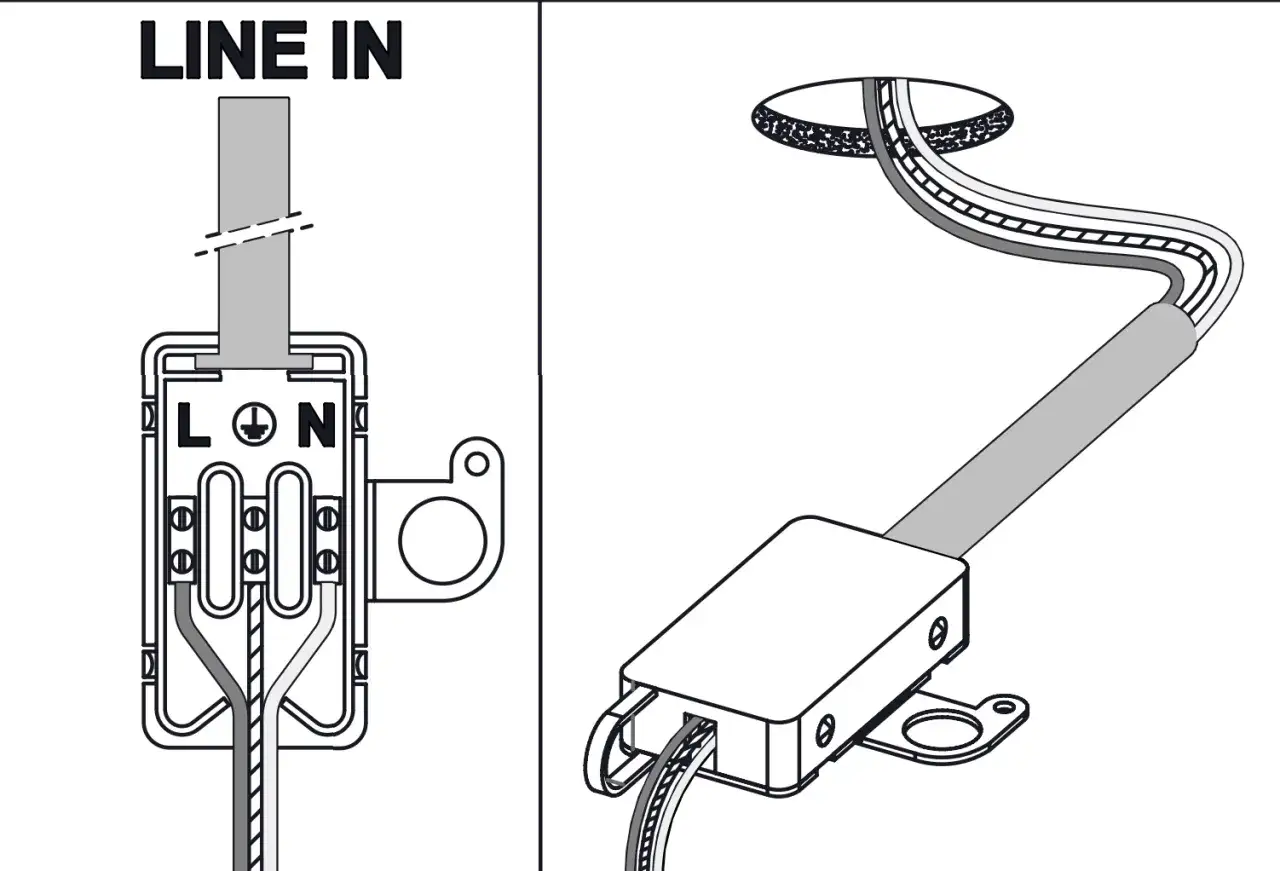

Podłącz oprawę krok po kroku bez zgadywania
Do pracy przygotowuję zwykle tylko kilka rzeczy: śrubokręt, ściągacz izolacji, szybkozłączki albo kostkę zaciskową, drabinę i - jeśli instalacja jest starsza - miernik. Sam montaż prowadzę spokojnie, bez pośpiechu, bo w elektryce najbardziej kosztuje nie brak wiedzy, tylko pośpiech.
- Odłącz zasilanie w rozdzielnicy i potwierdź brak napięcia na przewodach.
- Zdejmij osłonę starej oprawy albo przygotuj nową lampę zgodnie z instrukcją producenta.
- Odsłoń końcówki przewodów na około 1 cm izolacji.
- Połącz przewody tego samego typu: L z L, N z N, PE z PE.
- Użyj szybkozłączek lub kostki, a nie skręcania żył gołymi palcami.
- Ułóż przewody tak, żeby nie były ściśnięte ani naciągnięte po wsunięciu lampy.
- Przykręć oprawę do sufitu i dopiero wtedy załącz zasilanie.
Jeśli lampa ma podwójną izolację i producent nie przewidział zacisku ochronnego, przewód PE z instalacji zostaje niewykorzystany, ale nadal powinien być bezpiecznie odizolowany i schowany w puszce. Z mojego doświadczenia właśnie porządek w przewodach robi największą różnicę: dobrze ułożona wiązka nie wysuwa się przy montażu, a źle dociśnięta końcówka prędzej czy później da o sobie znać.
Różne układy z sufitu wymagają już osobnej oceny, bo nie każdy komplet żył oznacza to samo.
Co zrobić, gdy z sufitu wychodzą dwa, trzy albo cztery przewody
To jest moment, w którym wiele osób zaczyna zgadywać. Ja wolę patrzeć na układ i funkcję przewodów, a nie tylko na ich liczbę, bo to ona mówi, czy instalacja jest prosta, przelotowa czy przygotowana pod podział oświetlenia.
| Układ z sufitu | Co to zwykle oznacza | Jak do tego podejść |
|---|---|---|
| Dwa przewody | Najczęściej starsza instalacja bez osobnego PE albo oprawa klasy II. | Łączę tylko L i N, a kwestia ochrony zależy od typu lampy i instrukcji producenta. |
| Trzy przewody | Standardowy układ: L, N i PE. | To najprostszy wariant - łączę żyły według oznaczeń. |
| Cztery przewody | Zwykle instalacja przelotowa albo obwód z dodatkowym rozgałęzieniem. | Sprawdzam, które żyły należą do tego samego toru, i dopiero wtedy je łączę. |
| Dwa przewody fazowe lub lampa z osobnymi sekcjami | Możliwy podział światła na dwa obwody lub zasilanie sterowane z innego układu. | Nie mostkuję ich na ślepo; najpierw sprawdzam schemat oprawy i oznaczenia zacisków. |
Największy błąd, jaki tu widzę, to łączenie wszystkiego „bo pasuje kolor”. To działa tylko w nowych i przewidywalnych instalacjach. Jeśli układ przewodów jest niejednoznaczny, lepiej zatrzymać się na tym etapie niż później szukać zwarcia w całym obwodzie.
Właśnie dlatego warto od razu wiedzieć, które pomyłki są naprawdę groźne, a które tylko wydłużają montaż.
Najczęstsze błędy, które psują montaż
- Skręcanie przewodów bez złączki - to wygląda „tymczasowo”, ale w praktyce daje luźny styk, grzanie i kłopoty po kilku dniach albo tygodniach.
- Za mało lub za dużo zdjętej izolacji - jeśli żyła jest zbyt krótka, nie chwyci pewnie; jeśli zbyt długa, zostaje odsłonięty miedziowy odcinek.
- Ufanie wyłącznie kolorom w starej instalacji - starsze obwody potrafią zaskakiwać i nie zawsze trzymają dzisiejszy standard kolorów.
- Ignorowanie klasy oprawy - metalowa lampa bez ochrony to nie jest dobry kandydat do montażu „na skróty”.
- Pominięcie kompatybilności ze ściemniaczem - LED może żarzyć, migać albo świecić nierówno, jeśli osprzęt nie pasuje do źródła światła.
- Zbyt szybkie zamknięcie obudowy - przewód przycięty osłoną albo dociśnięty śrubą wróci z problemem szybciej, niż się wydaje.
Jeśli po włączeniu zabezpieczenie od razu wybija, nie próbuję „przeczekać” problemu. Od razu wracam do połączeń i sprawdzam, czy nie ma zwarcia, luźnej żyły albo błędnie podłączonej fazy. Gdy montaż zaczyna się od poprawnych połączeń, najczęściej kończy się bez niespodzianek.
Kiedy uziemienie jest obowiązkowe, a kiedy można je zostawić niewykorzystane
Najprościej: jeśli oprawa ma metalową obudowę albo producent przewidział zacisk ochronny, przewód PE nie jest dodatkiem. Lampy klasy I wymagają ochrony, a lampy klasy II, oznaczone symbolem dwóch kwadratów, mają podwójną izolację i mogą pracować bez uziemienia.
Jeżeli z sufitu wychodzi przewód ochronny, a oprawa go nie wykorzystuje, nie obcinam go „na równo” i nie chowam na siłę w ciasnym miejscu. Zostawiam go bezpiecznie odizolowanego. Z kolei gdy w starym mieszkaniu pojawia się układ typu PEN, nie rozdzielam go samodzielnie przy lampie, bo to już wchodzi w obszar, w którym łatwo zrobić błąd trudny do wykrycia bez wiedzy o całej instalacji.
Jeśli lampę montujesz w miejscu wilgotnym albo na zewnątrz, sam schemat przewodów to za mało. Liczy się też szczelność oprawy i jej przeznaczenie, więc przed zakupem patrzę nie tylko na wygląd, ale również na klasę ochrony i oznaczenie IP. To właśnie takie szczegóły decydują, czy oprawa będzie służyć latami, czy zacznie sprawiać kłopoty po pierwszej zimie.
Sprawdź lampę po montażu i nie przepłacaj za światło
Po złożeniu oprawy nie włączam od razu całego domu, tylko testuję jeden obwód. Jeśli lampa świeci, sprawdzam jeszcze, czy osłona nie dociska przewodów, a obudowa nie nagrzewa się nietypowo. Gdy wyłącznik różnicowoprądowy od razu wybija, wracam do połączeń, a nie do „mocy lampy” - to zwykle oznacza błąd w instalacji.
To też dobry moment, żeby spojrzeć na zużycie energii. W wielu domach zamiana klasycznej żarówki 60 W na LED o poborze około 8-10 W daje od razu zauważalną oszczędność, a przy większej liczbie punktów świetlnych różnica robi się naprawdę konkretna. Ja patrzę nie tylko na waty, ale też na lumeny, barwę światła i zgodność ze ściemniaczem, bo to właśnie te trzy rzeczy najczęściej decydują, czy lampa będzie wygodna na co dzień.
W kuchni, przedpokoju i przy wejściu na zewnątrz dobrze działa jaśniejsze, bardziej neutralne światło, a w strefie wypoczynku zwykle lepiej sprawdza się cieplejsza barwa. Dzięki temu montaż lampy nie kończy się tylko na poprawnym połączeniu przewodów, ale od razu daje lepszy efekt użytkowy i niższe rachunki za prąd.
Zostaw sobie prostszy montaż następnym razem
Ja przed odkręceniem starej oprawy robię jedno zdjęcie telefonu i zaznaczam, który przewód był gdzie. To banalne, ale później oszczędza najwięcej czasu. Warto też zostawić w puszce odrobinę luzu przewodów, żeby kolejna wymiana nie wymagała walki z za krótkimi żyłami albo ciasno upchniętą kostką.
Przy okazji dobrze jest zachować instrukcję lampy i zapisać, który obwód zasila dane miejsce. Jeśli kiedyś wrócisz do tej samej oprawy, od razu wiesz, gdzie szukać schematu i jakiej ochrony wymaga konkretna lampa. A jeśli przewody nadal wyglądają niejednoznacznie, oprawa jest metalowa bez pewnego PE albo zabezpieczenie wybija po włączeniu, nie ciągnij pracy na siłę - w takiej sytuacji bezpieczniej jest przerwać montaż i wezwać elektryka niż poprawiać błędne połączenie po omacku.
