Przepięcie w instalacji elektrycznej to krótki, gwałtowny wzrost napięcia, który potrafi uszkodzić elektronikę, falownik albo elementy automatyki domu, zanim użytkownik zdąży cokolwiek zauważyć. Najczęściej nie wygląda to jak jedna wielka awaria, tylko jak seria drobnych szkód: resetujące się urządzenia, błędy komunikacji, skrócona żywotność zasilaczy i spadek niezawodności całej instalacji. W tym tekście pokazuję, skąd biorą się takie zjawiska, jak odróżnić je od przeciążenia i jak sensownie zabezpieczyć dom oraz fotowoltaikę.
Najważniejsze fakty o skokach napięcia w domu i przy fotowoltaice
- Najgroźniejsze są krótkie udary napięciowe, bo potrafią uszkodzić elektronikę szybciej, niż zadziała użytkownik lub zwykły bezpiecznik.
- Źródłem problemu są najczęściej pioruny, operacje łączeniowe w sieci, awarie przewodu neutralnego oraz załączanie dużych odbiorników.
- Listwa z marketu nie zastępuje ogranicznika w rozdzielnicy i nie chroni całego domu.
- Skuteczna ochrona działa warstwowo: rozdzielnica główna, ewentualna ochrona lokalna przy odbiorniku, dobre uziemienie i połączenia wyrównawcze.
- W instalacji PV trzeba osobno traktować stronę DC i AC, a dobór ochrony zależy m.in. od długości przewodów, układu sieci i obecności instalacji odgromowej.
- W 2026 w praktyce projektowej ważne są aktualne normy dla SPD oraz zasady doboru ochrony dla systemów PV, a nie sam marketing producenta.
Jak odróżnić skok napięcia od przeciążenia instalacji
Ja rozdzielam te zjawiska od razu, bo od tego zależy dalsza diagnostyka. Jedno to krótki impuls napięciowy, drugie to zbyt duże obciążenie obwodu, a trzecie to dłuższe podwyższenie napięcia w sieci. Dla użytkownika objawy mogą wyglądać podobnie, ale technicznie to różne problemy.
| Zjawisko | Co się dzieje | Typowy skutek | Co zwykle pomaga |
|---|---|---|---|
| Przepięcie / skok napięcia | Bardzo szybki wzrost napięcia, zwykle trwający ułamek sekundy lub krócej | Uszkodzenie elektroniki, reset urządzeń, przebicie elementów ochronnych | Ograniczniki SPD, dobre uziemienie, połączenia wyrównawcze |
| Przeciążenie | W obwodzie płynie zbyt duży prąd, bo podłączono za dużo odbiorników | Wyzwalanie zabezpieczeń, nagrzewanie przewodów, ryzyko uszkodzeń termicznych | Rozdzielenie obciążeń, sprawdzenie przekrojów przewodów, poprawny dobór zabezpieczeń |
| Podwyższone napięcie w sieci | Napięcie utrzymuje się dłużej na zbyt wysokim poziomie, np. po awarii sieci | Niestabilna praca urządzeń, błędy falownika, skracanie życia zasilaczy | Diagnostyka instalacji, sprawdzenie przyłącza i jakości zasilania |
To rozróżnienie ma znaczenie praktyczne: jeśli problemem jest impuls, szukasz ochrony przeciwprzepięciowej, a jeśli przeciążenie, sprawdzasz rozdział obwodów i parametry instalacji. W domach z elektroniką i PV ten błąd bywa kosztowny, bo łatwo kupić niewłaściwe zabezpieczenie i uznać sprawę za zamkniętą. Z takiego punktu widzenia naturalnie przechodzimy do pytania, skąd te udary biorą się najczęściej.
Skąd biorą się przepięcia w praktyce
Najczęstsze źródła są mniej widowiskowe, niż się zwykle sądzi. Owszem, piorun jest najbardziej oczywistym winowajcą, ale w codziennej eksploatacji równie ważne bywają zwykłe operacje łączeniowe, awarie sieci i zachowanie dużych odbiorników. W instalacjach z fotowoltaiką dochodzi do tego jeszcze długa trasa przewodów i elektronika pracująca po obu stronach falownika.

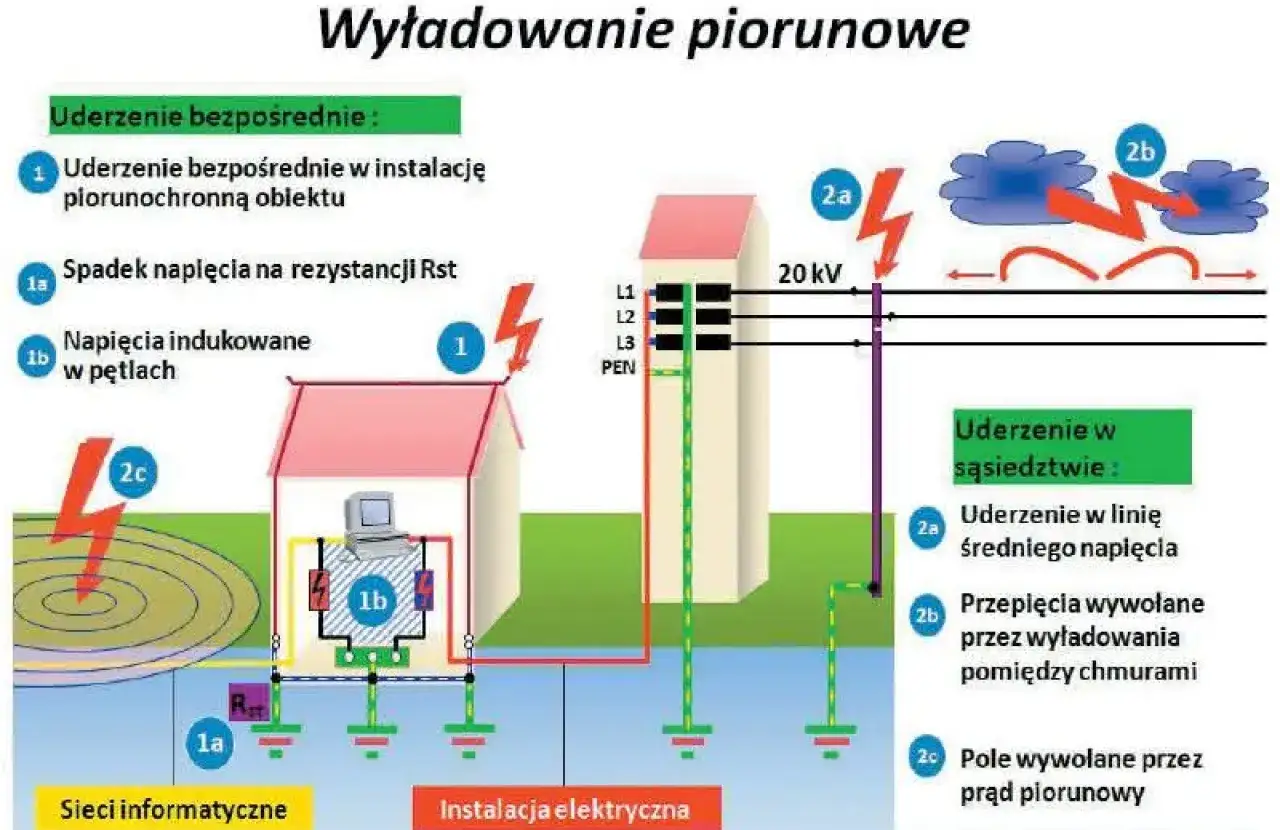

Pioruny i indukcja w pobliżu budynku
Bezpośrednie trafienie to skrajny przypadek, ale dużo częściej problem powoduje wyładowanie w pobliżu domu albo w linię zasilającą. Wtedy energia nie musi wejść do budynku wprost, żeby wywołać skok napięcia. Wystarczy impuls indukowany w przewodach, a potem awaria zaczyna się od wrażliwej elektroniki: routera, sterownika, falownika albo zasilacza LED.
Załączanie dużych odbiorników
Sprężarki, silniki, pompy ciepła, klimatyzatory i falowniki potrafią generować krótkie zakłócenia przy starcie i wyłączaniu. To normalna cecha pracy takich urządzeń, ale w źle zaprojektowanej instalacji impuls może rozchodzić się dalej, niż powinien. W praktyce oznacza to losowe restarty sprzętu i szybsze zużywanie delikatnych elementów elektronicznych.
Awaria przewodu neutralnego albo problem po stronie sieci
To jeden z tych przypadków, które potrafią wyrządzić najwięcej szkód, bo nie wyglądają jak klasyczna burza. Jeśli w instalacji pojawia się problem z przewodem neutralnym, napięcia na poszczególnych obwodach mogą zacząć się rozjeżdżać. Dla elektroniki to często gorzej niż krótki impuls, bo zamiast chwilowego uderzenia dostaje dłuższy okres pracy poza zakresem.
Przeczytaj również: Jak nauczyć się elektryki: skuteczne metody i praktyczne porady
Długie przewody i instalacja PV na dachu
Im większa pętla przewodów i im dłuższy odcinek kabla, tym łatwiej o indukowanie się zakłóceń. Właśnie dlatego instalacja fotowoltaiczna jest bardziej narażona niż zwykły obwód gniazdowy. Przewody prowadzone po dachu, na elewacji lub między budynkami działają jak antena dla impulsów, a potem energia trafia tam, gdzie jest najdroższa elektronika. To prowadzi wprost do pytania, co dokładnie pada pierwsze i po czym w ogóle rozpoznać problem.
Co najczęściej uszkadzają i po czym widać problem
Najbardziej cierpi elektronika oparta na płytach sterujących, zasilaczach impulsowych i portach komunikacyjnych. Ja zwracam uwagę nie tylko na całkowite awarie, ale też na uszkodzenia częściowe, bo to one są podstępne: sprzęt jeszcze działa, ale robi się niestabilny, gubi ustawienia albo zaczyna pobierać więcej energii niż powinien.
| Urządzenie / element | Dlaczego jest wrażliwe | Co może się wydarzyć po udarze |
|---|---|---|
| Router, switch, modem | Wrażliwe porty Ethernet i zasilacze niskonapięciowe | Brak internetu, uszkodzone porty, częste restarty |
| Telewizor, komputer, monitor | Płytki sterujące, przetwornice, układy zasilania | Czarny ekran, brak obrazu, artefakty, martwy zasilacz |
| Falownik PV | Elektronika mocy i układy pomiarowe po stronie DC oraz AC | Błędy pracy, spadek produkcji, trwałe uszkodzenie wejść |
| Pompa ciepła, kocioł, automatyka grzewcza | Układy sterujące i czujniki | Przerywana praca, błędy sterownika, blokada urządzenia |
| Ładowarki i zasilacze | Małe elementy ochronne i delikatne układy wejściowe | Przegrzewanie, uszkodzenie obudowy, utrata funkcji |
Do tego dochodzą objawy mniej oczywiste: lekko osmolone gniazdo, zapach spalenizny, urządzenie, które działa tylko czasami, albo falownik, który po burzy zaczyna zgłaszać dziwne błędy mimo poprawnych parametrów sieci. Jeśli po takim zdarzeniu coś jest wyraźnie nadpalone albo zachowuje się niestabilnie, nie próbuję „testować do skutku”, tylko od razu zakładam kontrolę instalacji. Skoro wiadomo już, co zwykle cierpi najbardziej, czas przejść do ochrony, która faktycznie działa, a nie tylko dobrze wygląda na zdjęciu produktu.
Jak chronić instalację warstwowo, żeby nie polegać na jednej listwie
W praktyce patrzę na ochronę jak na kilka warstw. Jedna listwa nie załatwia całego domu, a ogranicznik w rozdzielnicy nie zastępuje ochrony przy bardzo czułym odbiorniku. Najlepszy efekt daje dopiero zestaw: poprawnie dobrany SPD, krótka droga do uziemienia, połączenia wyrównawcze i rozsądne rozmieszczenie ochrony lokalnej.
| Typ ochrony | Przed czym chroni | Gdzie zwykle się go montuje | Kiedy ma sens |
|---|---|---|---|
| Typ 1 | Prądy związane z bezpośrednim oddziaływaniem pioruna | Przy wejściu instalacji do obiektu, w głównej rozdzielnicy | Gdy budynek ma instalację odgromową, zasilanie napowietrzne lub wyższe ryzyko wyładowań |
| Typ 2 | Udarami indukowanymi i łączeniowymi | W rozdzielnicy głównej lub podrozdzielnicy | W większości domów, także tam, gdzie nie ma LPS |
| Typ 3 | Resztkowym skokom napięcia przy samym odbiorniku | Jak najbliżej chronionego urządzenia | Przy wrażliwej elektronice, zwłaszcza gdy od rozdzielnicy do urządzenia jest długi odcinek przewodu |
| Typ 1+2 | Połączeniu dużej energii i ochrony pośredniej | Najczęściej w jednym module w rozdzielnicy | Gdy chcesz uprościć układ i jednocześnie objąć szeroki zakres zagrożeń |
W nowoczesnych instalacjach najczęściej stosuje się warystory, czyli elementy, których opór gwałtownie spada przy zbyt wysokim napięciu, oraz iskierniki, które odprowadzają bardzo duże energie. W 2026 w projektowaniu warto patrzeć na aktualne wymagania dla urządzeń ochronnych w sieciach niskiego napięcia oraz na zasady doboru dla PV, bo to właśnie zgodność z napięciem pracy, układem sieci i miejscem montażu decyduje o skuteczności. Ja zwracam też uwagę na prostą rzecz: przewody łączące SPD z szyną PE powinny być możliwie krótkie, bo każdy dodatkowy centymetr zwiększa impedancję i pogarsza efekt ochrony.
- Najpierw rozdzielnica główna. Tam powinien pracować pierwszy poziom ochrony.
- Potem ochrona lokalna. Przy wrażliwym sprzęcie warto dodać kolejny stopień, zwłaszcza przy długich przewodach.
- Nie pomijaj uziemienia. Bez poprawnego odniesienia do ziemi SPD nie ma gdzie odprowadzić energii.
- Kontroluj stan modułu. Wiele ograniczników ma wskaźnik zużycia, który pokazuje, że element ochronny zadziałał i wymaga wymiany.
Takie podejście działa lepiej niż zakup przypadkowego urządzenia „na wszelki wypadek”, bo zamienia ochronę z dekoracji w element całego projektu. To z kolei prowadzi do osobnej kwestii: fotowoltaika ma własne zasady i nie wolno jej traktować jak zwykłego obwodu gniazdowego.
Dlaczego fotowoltaika wymaga osobnego podejścia
Instalacja PV pracuje jednocześnie po stronie DC i AC, a to od razu zmienia zasady gry. Na dachu masz przewody wyprowadzone na zewnątrz, dłuższe odcinki kabli, elektronikę falownika i często dodatkowe elementy, takie jak magazyn energii. Właśnie dlatego w praktyce nie wystarcza jeden uniwersalny ogranicznik „do wszystkiego”.
| Element instalacji PV | Na co jest narażony | Jak go chronię |
|---|---|---|
| Stringi i przewody DC | Indukowane udary, wysokie napięcie pracy, długie trasy kablowe | SPD po stronie DC o odpowiednim Ucpv, poprawne prowadzenie przewodów, ograniczanie pętli |
| Falownik | Zakłócenia po stronie wejściowej i wyjściowej | Ochrona po DC i AC, montaż możliwie blisko urządzenia, poprawne połączenia wyrównawcze |
| Strona AC i rozdzielnica | Skoki napięcia z sieci i z instalacji wewnętrznej | SPD typu 2 albo 1+2, zależnie od układu i ryzyka |
| Magazyn energii | Elektronika BMS, sterowanie, przetwornice | Ochrona zgodna z napięciem pracy, krótka droga do uziemienia i kontrola projektu przez elektryka |
Tu pojawia się ważny szczegół: po stronie DC nie stosuje się przypadkowego ogranicznika z obwodu AC, tylko element dobrany do napięcia stringu i warunków pracy. W dokumentacji technicznej przewijają się też zasady z normy dla fotowoltaiki, a w praktyce często wraca temat odstępu separacyjnego od instalacji odgromowej. Jeśli tego odstępu nie da się zachować, projekt zwykle wymaga mocniejszej ochrony, często w klasie typu 1 lub 1+2. Ja patrzę na to bardzo pragmatycznie: PV jest zbyt drogim i zbyt cennym energetycznie układem, żeby oszczędzać na poprawnym doborze ochrony. I właśnie dlatego warto sprawdzić, czy instalacja została zrobiona pod realne warunki, a nie pod minimum z katalogu.
Na co patrzę przy odbiorze lub modernizacji instalacji
Jeżeli miałbym sprawdzić tylko kilka rzeczy, zacząłbym od nich. To nie są detale, bo właśnie one decydują, czy ochrona rzeczywiście przejmie energię udaru, czy tylko będzie obecna w rozdzielnicy jako „element na zdjęciu”.
- Czy w głównej rozdzielnicy jest ogranicznik dobrany do układu sieci i do realnego ryzyka w budynku.
- Czy przewody do SPD są krótkie, prowadzone możliwie prosto i bez zbędnych pętli.
- Czy uziemienie oraz połączenia wyrównawcze są wykonane poprawnie i sprawdzone pomiarowo.
- Czy falownik, stringi i rozdzielnica AC mają ochronę po obu stronach, a nie tylko w jednym miejscu.
- Czy moduł ochronny ma czytelny wskaźnik stanu i wiadomo, kiedy wymaga wymiany.
- Czy po burzy, zaniku zasilania albo modernizacji instalacji ktoś faktycznie sprawdza działanie systemu, a nie tylko resetuje urządzenia.
W domach z garażem, ogrodem, pompą ciepła i PV często problemem jest też rozciągnięcie instalacji na kilka budynków albo długie odcinki do urządzeń pomocniczych. Wtedy ochronę trzeba rozłożyć na kilka punktów, zamiast liczyć na jeden element przy wejściu zasilania. To zwykle daje lepszy efekt niż dokładanie mocniejszego urządzenia w jednym miejscu. Zostaje jeszcze najważniejsze pytanie: jaką strategię przyjąć, żeby nie przepłacić i nie zbudować sobie fałszywego poczucia bezpieczeństwa.
Jaka strategia ochrony ma największy sens w domu z PV
Gdybym miał zostawić jedną zasadę, byłaby bardzo prosta: ochrona ma zacząć się w rozdzielnicy, a nie na biurku. Potem dopiero dokładam warstwę lokalną przy sprzęcie najbardziej wrażliwym i osobne zabezpieczenie dla strony DC fotowoltaiki. Taki układ najlepiej równoważy koszt, skuteczność i prostotę serwisu.
- Zacznij od porządnego SPD w głównej rozdzielnicy.
- W instalacji PV zabezpiecz osobno stronę DC i AC.
- Nie oszczędzaj na uziemieniu i połączeniach wyrównawczych, bo to fundament całego układu.
- Przy bardzo czułej elektronice dodaj ochronę końcową blisko odbiornika.
- Po każdej większej burzy albo rozbudowie instalacji zrób kontrolę, zanim problem zacznie się ujawniać w sprzęcie.
To właśnie ten zestaw daje najlepszy stosunek kosztu do ochrony, bo usuwa najsłabsze ogniwa zamiast udawać, że jedna listwa rozwiąże temat. Jeśli dom ma fotowoltaikę, pompę ciepła i dużo elektroniki, traktuję ochronę przeciwprzepięciową jako część projektu energetycznego, a nie dodatek. W praktyce najbardziej opłaca się spójny system, w którym rozdzielnica, falownik i uziemienie pracują razem.
