W dobrze zaprojektowanej instalacji nie chodzi o to, by upchnąć jak najwięcej punktów pod jeden wyłącznik, tylko o to, by obwód miał zapas i nie był przeciążany przez codzienne użycie. Odpowiedź na pytanie, ile gniazdek na jednym obwodzie, zależy przede wszystkim od mocy urządzeń, przekroju przewodu, zabezpieczenia i tego, czy kilka sprzętów pracuje jednocześnie. Poniżej rozkładam ten temat na praktyczne części, bez zgadywania i bez sztucznego teoretyzowania.
Najważniejsze liczby, które warto zapamiętać od razu
- W Polsce nie ma jednej sztywnej liczby gniazd dla każdego obwodu, bo decyduje projekt i obciążenie.
- Przy typowym obwodzie 16 A w domu najczęściej planuje się około 6-10 gniazd, a przy większych obciążeniach mniej.
- Jeśli na jednej linii mają działać urządzenia o mocy 1,5-2 kW i więcej, lepiej przewidzieć osobny obwód.
- Klasyczny obwód gniazdowy to zwykle przewód Cu 2,5 mm², zabezpieczenie nadprądowe i ochrona różnicowoprądowa 30 mA.
- Gniazda podwójne w projektach często liczy się jako jeden punkt montażowy, ale obciążenie elektryczne sumuje się normalnie.
- Jeśli łączna moc zbliża się do 3,5 kW, obwód jest już blisko granicy i warto go rozdzielić.
Jaka liczba gniazd ma sens w typowym domu
Ja patrzę na to bardzo pragmatycznie: w zwykłym mieszkaniu rozsądny zakres to 6-10 gniazd na jednym obwodzie 16 A, ale nie traktuję tego jako celu, tylko jako widełki. W salonie czy sypialni taki zakres zwykle działa dobrze, bo obciążenie jest umiarkowane. W kuchni, pralni albo garażu liczba punktów przestaje być najważniejsza, bo tam szybko rośnie suma mocy i jeden obwód robi się po prostu za ciasny.
| Pomieszczenie lub zastosowanie | Praktyczny zakres punktów na obwód 16 A | Co decyduje najbardziej |
|---|---|---|
| Salon, sypialnia | 6-10 | Zwykle lekkie odbiorniki, ale warto zostawić zapas na odkurzacz, grzejnik czy dodatkowy sprzęt |
| Gabinet lub home office | 4-6 | Komputer, monitory, drukarka i ładowarki mogą działać długo, więc lepiej nie iść na styk |
| Kuchnia przy blacie | 3-6 | Czajnik, ekspres, mikrofalówka i toster sumują moc bardzo szybko |
| Pralnia, łazienka, pomieszczenie gospodarcze | 1-4 | Pralka, suszarka i urządzenia grzejne wymagają osobnego podejścia |
| Garaż, warsztat | 2-4 | Elektronarzędzia mają chwilowe piki poboru, więc obwód powinien mieć rezerwę |
Jest jeszcze jeden niuans, który często powoduje nieporozumienia. W części wytycznych projektowych gniazdo podwójne liczy się jako jeden punkt montażowy, bo zajmuje jedno miejsce w ścianie. Nie oznacza to jednak, że można je traktować jak darmowy zapas mocy. Dwa urządzenia podłączone do podwójnego gniazda nadal obciążają obwód tak samo, jak gdyby były wpięte do dwóch osobnych gniazd.
To prowadzi do ważniejszego pytania: od czego tak naprawdę zależy, ile punktów można bezpiecznie umieścić na jednej linii.
Od czego zależy, czy obwód wytrzyma więcej niż kilka gniazd
Ja zaczynam od trzech rzeczy: zabezpieczenia, przewodu i sposobu używania instalacji. Sama liczba puszek na ścianie mówi niewiele, jeśli nie wiadomo, co będzie do nich wpinane i przez jak długo.
Zabezpieczenie i przekrój przewodu

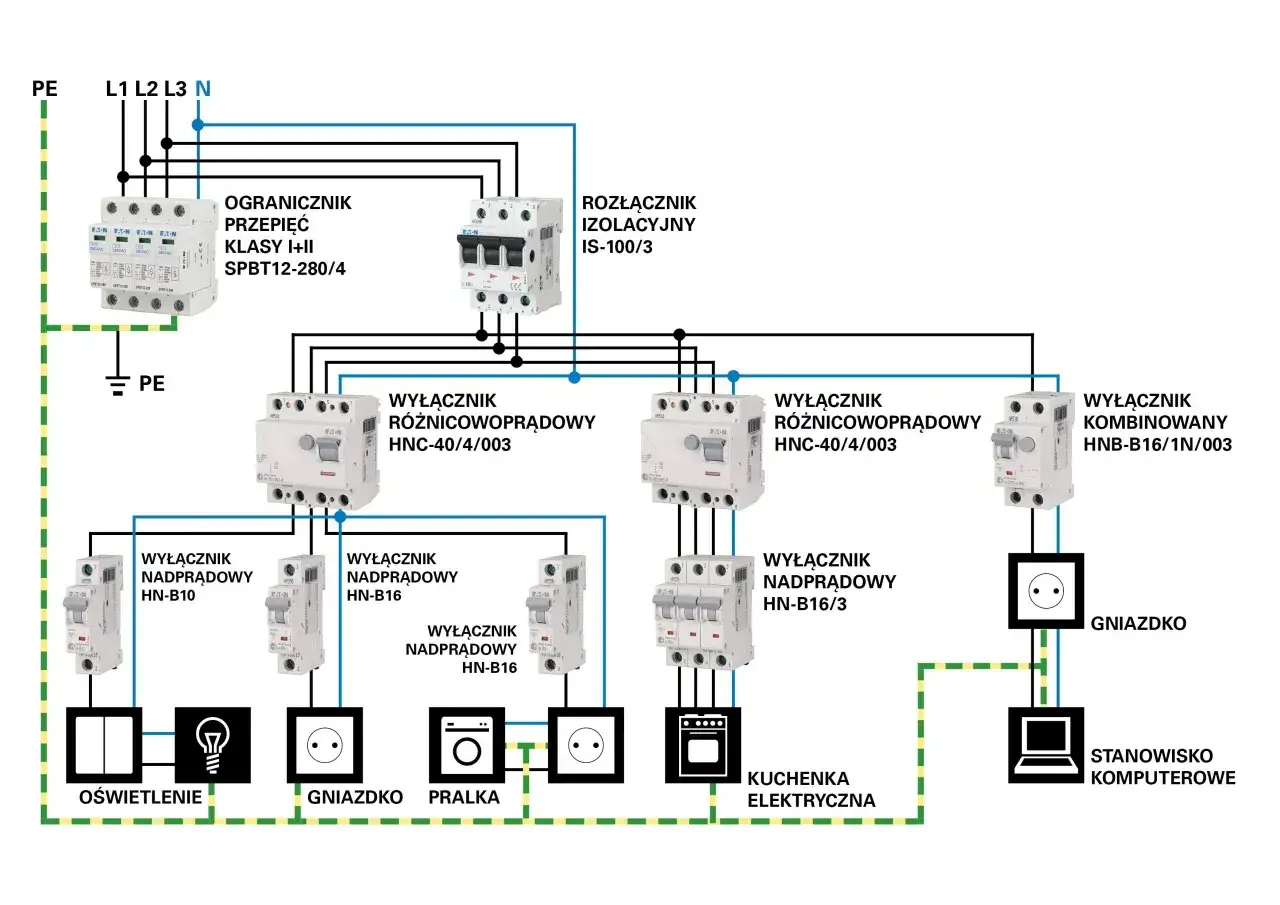

W domowych instalacjach bardzo często spotyka się obwód gniazdowy zabezpieczony wyłącznikiem nadprądowym B16 i wykonany przewodem miedzianym 2,5 mm². Te parametry tworzą punkt odniesienia, ale nie są licencją na dowolne dociążanie linii. W praktyce liczy się też długość przewodu, sposób prowadzenia oraz to, czy obwód nie pracuje stale blisko pełnego obciążenia.
Rzeczywista moc odbiorników
Jeśli obwód zasila głównie router, laptop, lampy i ładowarki, jego wykorzystanie będzie zupełnie inne niż wtedy, gdy podpinasz czajnik, mikrofalówkę i ekspres do kawy. Dla instalacji większe znaczenie ma łączna moc pobierana w tym samym czasie niż sama liczba gniazd. To dlatego dwa pokoje z taką samą liczbą punktów mogą mieć zupełnie inną tolerancję na obciążenie.
Przeczytaj również: Stara instalacja elektryczna - modernizacja czy wymiana?
Długość trasy i spadek napięcia
Im dłuższy obwód, tym większa szansa na spadki napięcia i mniej komfortową pracę urządzeń. Nie zawsze widać to od razu, ale przy długich trasach i wielu odbiornikach różnica potrafi być odczuwalna. W takich miejscach ja wolę dać mniejszą liczbę punktów na obwód niż potem walczyć z wybijaniem zabezpieczenia i przeciążeniami, które pojawiają się tylko w określonych godzinach.
Jeśli chcesz ocenić instalację bez zgadywania, trzeba policzyć obciążenie obwodu, a nie tylko spojrzeć na plan pomieszczenia.
Jak policzyć obciążenie obwodu bez zgadywania
Najprościej użyć wzoru P = U × I. Dla obwodu 16 A i napięcia 230 V daje to teoretycznie około 3680 W. To jednak wartość graniczna, a nie komfortowy poziom pracy przez cały czas. Ja przy planowaniu zostawiam zwykle 20-25% zapasu, bo w domu zawsze dochodzi coś dodatkowego: czajnik, ładowarka, odkurzacz albo urządzenie, o którym nikt nie pomyślał na etapie projektu.
| Przykładowy zestaw urządzeń | Szacowana moc | Wniosek |
|---|---|---|
| Czajnik 2000 W + ekspres 1200 W + router 20 W | 3220 W | Blisko granicy, zwłaszcza przy dłuższej pracy |
| Laptop 90 W + monitor 50 W + oświetlenie 60 W + ładowarka 30 W | 230 W | Duży zapas, obwód spokojnie wystarcza |
| Mikrofalówka 1200 W + czajnik 2000 W | 3200 W | Technicznie jeszcze możliwe, ale już niekomfortowe |
| Pralka 2000-2200 W + suszarka 2000-2500 W | 4000-4700 W | Za dużo na jeden zwykły obwód gniazdowy |
Warto pamiętać jeszcze o prądzie rozruchowym. Urządzenia z silnikiem lub sprężarką, na przykład odkurzacz, lodówka czy klimatyzator, potrafią na chwilę pobierać więcej niż wynika to z tabliczki znamionowej. To nie musi od razu wyłączyć obwodu, ale przy instalacji ustawionej na styk właśnie takie chwilowe skoki robią różnicę.
Z tego powodu w wielu miejscach sensowniejszy jest osobny obwód zamiast dokładania kolejnych gniazd do jednej linii.

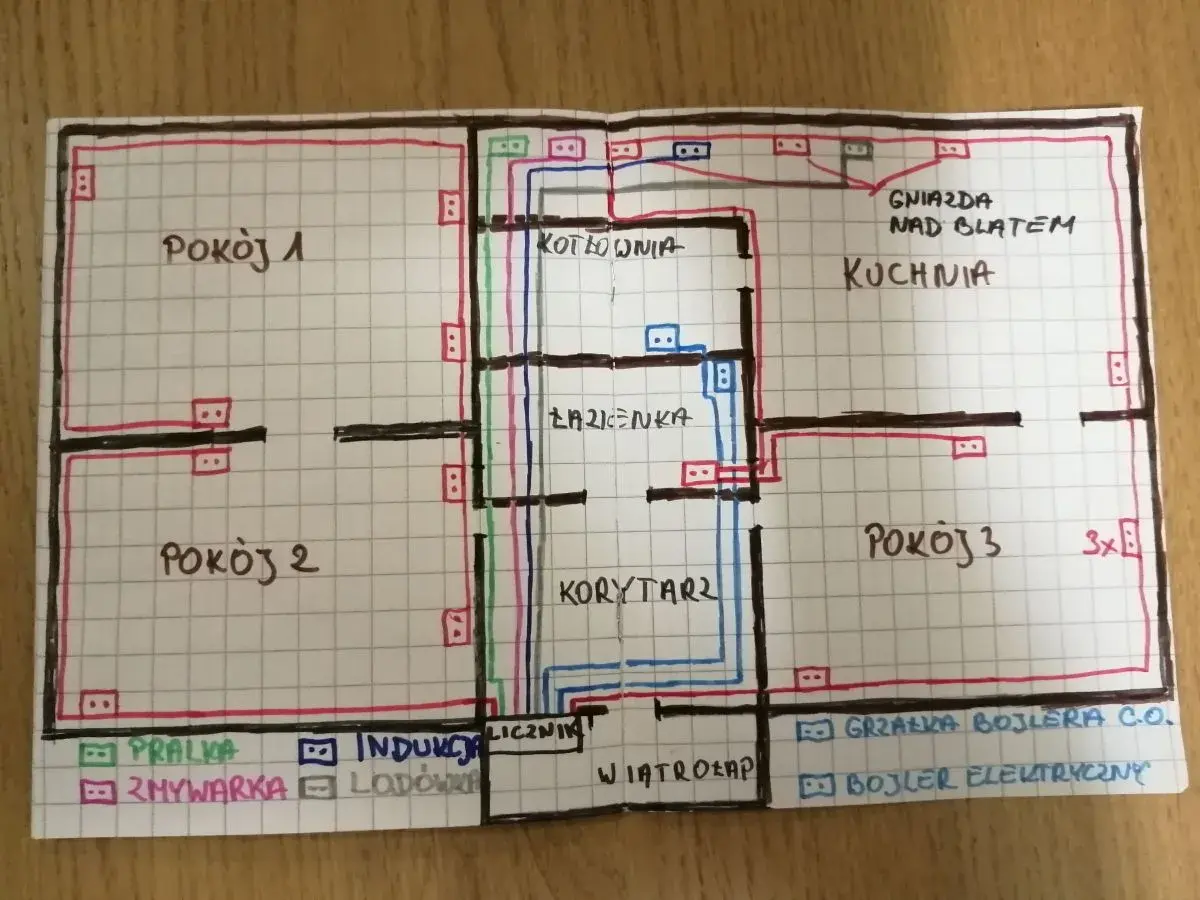

Gdzie osobny obwód jest rozsądniejszy niż dokładanie gniazd
W praktyce najbardziej problematyczne są miejsca, w których sprzęt działa długo albo pobiera dużo mocy jednocześnie. W takich strefach ja nie pytam, czy da się dołożyć jeszcze dwa gniazda, tylko czy to w ogóle ma sens z punktu widzenia bezpieczeństwa i wygody.
- Kuchnia - czajnik, ekspres, mikrofala i drobne AGD szybko sumują moc, więc obwody blatowe warto rozdzielać.
- Pralnia i łazienka - pralka, suszarka, bojler czy suszarka do włosów tworzą obciążenie, którego nie warto mieszać z resztą domu.
- Biuro domowe - komputer, monitor, drukarka, UPS i ładowarki są zwykle lekkie, ale działają długo i potrafią tworzyć stałe obciążenie.
- Garaż i warsztat - elektronarzędzia mają skoki poboru i lubią wspólny obwód, dopóki nie zacznie brakować zapasu.
- Urządzenia stałe - lodówka, zmywarka, klimatyzacja, piekarnik, pompa ciepła czy ładowarka samochodu elektrycznego najlepiej czują się na własnych liniach.
W domu z fotowoltaiką dochodzi jeszcze jeden praktyczny aspekt. Nie zmienia to zasad bezpieczeństwa, ale warto rozdzielić odbiory tak, by urządzenia pracujące w dzień miały własne, sensownie zaplanowane obwody. Dzięki temu łatwiej wykorzystać autokonsumpcję i jednocześnie nie upychać wszystkiego na jednej linii, która i tak nie powinna pracować na granicy możliwości.
To właśnie tutaj najłatwiej popełnić błędy, bo na pierwszy rzut oka wszystko wygląda poprawnie, a problem wychodzi dopiero po uruchomieniu kilku sprzętów naraz.
Najczęstsze błędy, które przegrzewają instalację
Najczęściej widzę nie brak gniazd, tylko błędne założenia. Instalacja może wyglądać estetycznie, a i tak pracować za ciężko, jeśli ktoś od początku źle rozłożył obciążenia.
- Liczenie samych gniazd zamiast mocy - 8 punktów z lekkim sprzętem to co innego niż 8 punktów, do których trafiają urządzenia grzejne.
- Traktowanie gniazda podwójnego jak darmowego bonusu - dwa miejsca na wtyczki nie oznaczają dwóch niezależnych obwodów.
- Łączenie kuchni, pralni i salonu w jeden wspólny obwód - to oszczędność tylko na papierze, bo później pojawiają się wyzwolenia zabezpieczenia.
- Używanie przedłużaczy jako stałej instalacji - to wygodne na chwilę, ale kiepskie jako rozwiązanie na lata.
- Brak rezerwy na przyszłe urządzenia - dziś w pomieszczeniu stoi laptop, a za pół roku dochodzi grzejnik, drukarka albo klimatyzator.
- Mieszanie obwodów gniazd z oświetleniem - wtedy awaria jednego fragmentu potrafi wyłączyć zbyt dużo naraz.
Jeżeli miałbym wskazać jedną rzecz, która najczęściej obniża jakość instalacji, to właśnie brak zapasu. Dom nie kończy się w dniu odbioru, tylko rozwija się przez kolejne lata. Dochodzą nowe urządzenia, rośnie liczba ładowarek, zmienia się sposób pracy i nagle obwód, który był „na styk”, staje się po prostu za słaby.
Zostaw zapas na sprzęty, które dojdą później
Jeśli projektujesz instalację od zera albo robisz większy remont, ja patrzę nie tylko na obecne wyposażenie, ale też na rzeczy, które mogą dojść za rok czy dwa. To dobry moment, by przewidzieć osobne obwody dla klimatyzacji, ładowania roweru albo samochodu elektrycznego, domowego biura, magazynu energii czy sprzętów grzewczych. Przy późniejszej przeróbce koszt i bałagan są zwykle dużo większe niż przy rozsądnym planie na początku.
W praktyce sprawdzam też, czy obwody gniazdowe mają własne zabezpieczenia, czy zastosowano ochronę różnicowoprądową 30 mA i czy przewody nie są dobrane wyłącznie „na oko”. Jeśli mam sprowadzić temat do jednej zasady, to brzmi ona tak: nie liczę gniazd dla samego liczenia, tylko po to, żeby instalacja była bezpieczna, wygodna i odporna na realne użycie. W razie wątpliwości najlepiej policzyć obciążenie z elektrykiem, zwłaszcza wtedy, gdy w grę wchodzi kuchnia, pralnia, garaż albo dom z fotowoltaiką.
