Najważniejsze zasady modernizacji starej instalacji
- Nie myl uziemienia z mostkiem w gniazdku - w starej instalacji to nie to samo, a różnica ma znaczenie dla bezpieczeństwa.
- W układzie TN-C najpierw trzeba ustalić, czy przewód PEN jest ciągły i czy w ogóle nadaje się do dalszego wykorzystania.
- W domu jednorodzinnym zwykle modernizuje się układ przez uziom, GSU, rozdział PEN i osobne przewody PE oraz N.
- W mieszkaniu w bloku nie robi się „własnego” uziemienia na skróty, bo wszystko zależy od układu całego budynku.
- Po modernizacji potrzebne są pomiary: ciągłość przewodów ochronnych, rezystancja izolacji, impedancja pętli zwarcia i test RCD.
- Jeśli planujesz fotowoltaikę, pompę ciepła albo ładowarkę EV, dobrze zrobiona modernizacja instalacji oszczędza później nerwy i pieniądze.
Najpierw ustal, czy masz TN-C, TN-S czy układ mieszany
W starych budynkach punkt wyjścia jest prosty: zanim zaczniesz myśleć o uziemieniu, trzeba rozpoznać, z jakim układem instalacji masz do czynienia. W praktyce najczęściej spotyka się stare TN-C, czyli obwody dwużyłowe, w których jeden przewód pełni jednocześnie funkcję ochronną i neutralną. To właśnie ten przewód nazywa się PEN - przewód ochronno-neutralny, czyli taki, który łączy dwie role w jednym torze.
| Układ | Jak go rozpoznasz | Co to oznacza dla modernizacji |
|---|---|---|
| TN-C | Stara instalacja dwużyłowa, gniazda bez osobnego PE, często aluminiowe przewody i topikowe zabezpieczenia | Trzeba uważać na ciągłość PEN i zwykle planować rozdział albo wymianę obwodów |
| TN-S | Osobne przewody PE i N, nowocześniejsza rozdzielnica, wyraźny tor ochronny | Najłatwiejsza baza do dołożenia RCD, SPD i nowych obwodów |
| TN-C-S | PEN dochodzi do punktu rozdziału, a dalej idą już osobne PE i N | Najczęstszy układ po modernizacji, ale wymaga poprawnie wykonanego punktu rozdziału i pomiarów |
Jeśli widzę w mieszkaniu tylko dwa przewody w obwodach i stare gniazda bez wyraźnie prowadzonego PE, nie zakładam od razu, że „wystarczy dołożyć bolec”. Najpierw sprawdzam, czy budynek ma sensowny punkt uziemienia, czy przewód PEN jest ciągły i czy nie ma śladów prowizorycznych przeróbek. Dopiero na tej podstawie da się powiedzieć, czy potrzebny jest miejscowy rozdział, czy pełna przebudowa. To prowadzi prosto do najczęstszego błędu, czyli robienia uziemienia na skróty.
Dlaczego nie robi się uziemienia na skróty
W starych instalacjach najgroźniejsze są nie same braki, tylko pozorne poprawki. Najczęściej widzę trzy: podłączenie „uziemienia” do przypadkowej rury, mostkowanie przewodów bez zrozumienia układu oraz montowanie zabezpieczeń, które wyglądają nowocześnie, ale nie mają prawidłowego toru ochronnego. To daje złudzenie bezpieczeństwa, a nie realną ochronę przeciwporażeniową.
- Nie traktuj rur gazowych jak uziomu - instalacja gazowa powinna być objęta połączeniami wyrównawczymi, a nie używana jako element uziemienia.
- Metalową instalację wodociągową można wykorzystywać jako uziom tylko w określonych warunkach i po spełnieniu wymagań technicznych, więc to nie jest uniwersalny patent.
- Nie wprowadzaj mostków N-PE tam, gdzie nie ma pewnego układu TN-C albo gdzie za chwilę pracuje wyłącznik różnicowoprądowy.
- Nie zakładaj, że sam „bolec” w gniazdku coś załatwi, jeśli za nim nie stoi poprawny przewód ochronny i skuteczny układ wyłączenia.
W praktyce najprostsza zasada brzmi tak: najpierw robisz prawdziwy tor ochronny, dopiero potem dokładane są kolejne elementy ochrony. W instalacji bez pewnego PE albo z uszkodzonym PEN RCD może działać niestabilnie, a czasem wcale nie rozwiąże problemu, którego właściciel się spodziewa. Tego typu błędy najlepiej widać dopiero wtedy, gdy rozpisze się modernizację krok po kroku.
Jak modernizuję starą instalację krok po kroku
Ja zaczynam od oględzin i pomiarów, bo bez nich każda modernizacja jest zgadywaniem. W starej instalacji trzeba sprawdzić stan przewodów, rozdzielnicy, połączeń wyrównawczych i realnej drogi przepływu prądu przy uszkodzeniu. To jest moment, w którym wychodzi prawda o instalacji: czy można ją sensownie uratować, czy lepiej zrobić ją od zera.

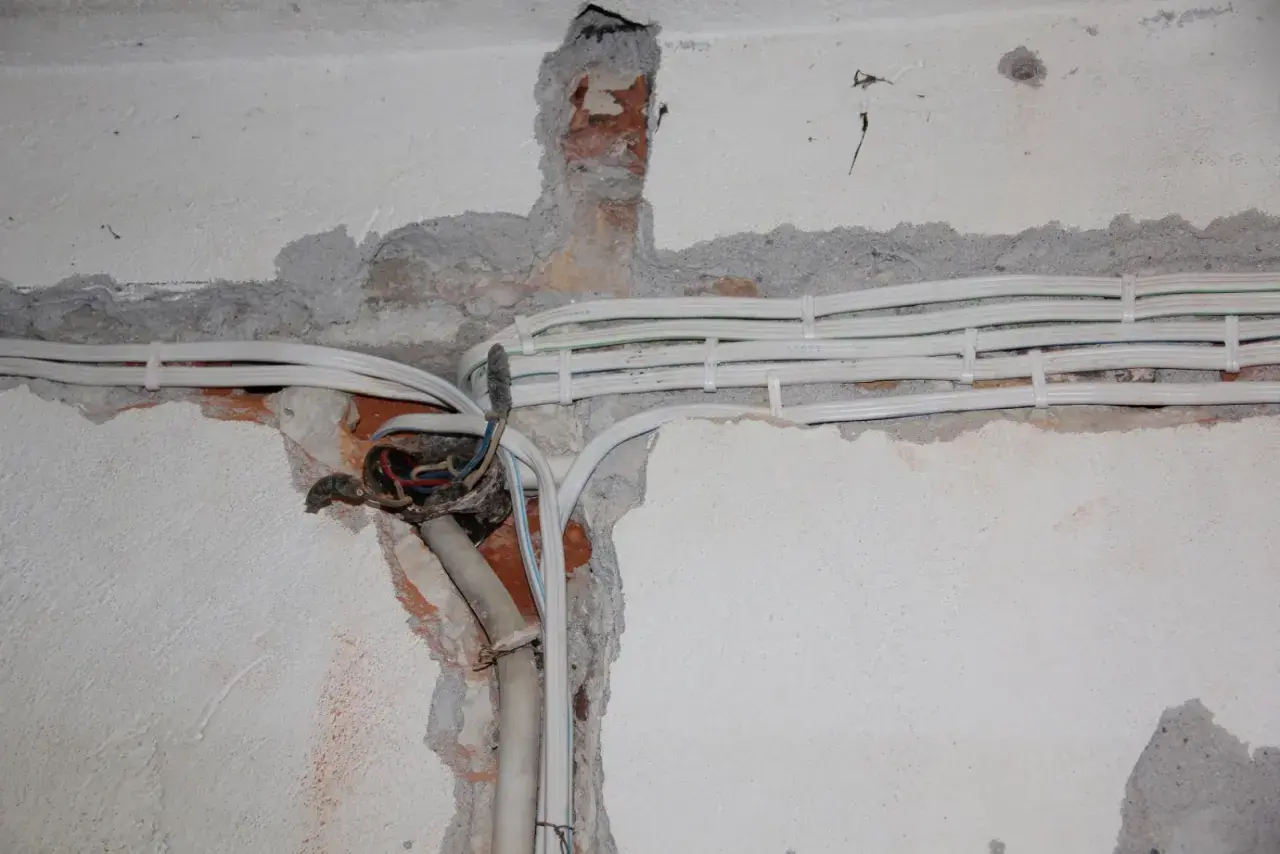

- Oględziny i identyfikacja układu - sprawdza się, czy obwody są dwużyłowe, gdzie dochodzi PEN, jakie są zabezpieczenia i czy przewody nie noszą śladów przegrzewania.
- Ocena możliwości wykonania uziomu - w domu jednorodzinnym najczęściej rozważa się uziom fundamentowy, otokowy albo szpilkowy; w mieszkaniu zakres jest zwykle ograniczony układem całego budynku.
- Wykonanie GSU - główna szyna uziemiająca, czyli punkt zbiorczy dla przewodów ochronnych i połączeń wyrównawczych, porządkuje całą ochronę.
- Rozdział PEN na PE i N - robi się go tylko w punkcie do tego przeznaczonym i tylko wtedy, gdy układ oraz przekrój przewodu na to pozwalają.
- Dołożenie RCD - wyłącznik różnicowoprądowy ma sens wtedy, gdy chroni obwód z poprawnym PE i nie jest obchodzony prowizorycznym mostkiem.

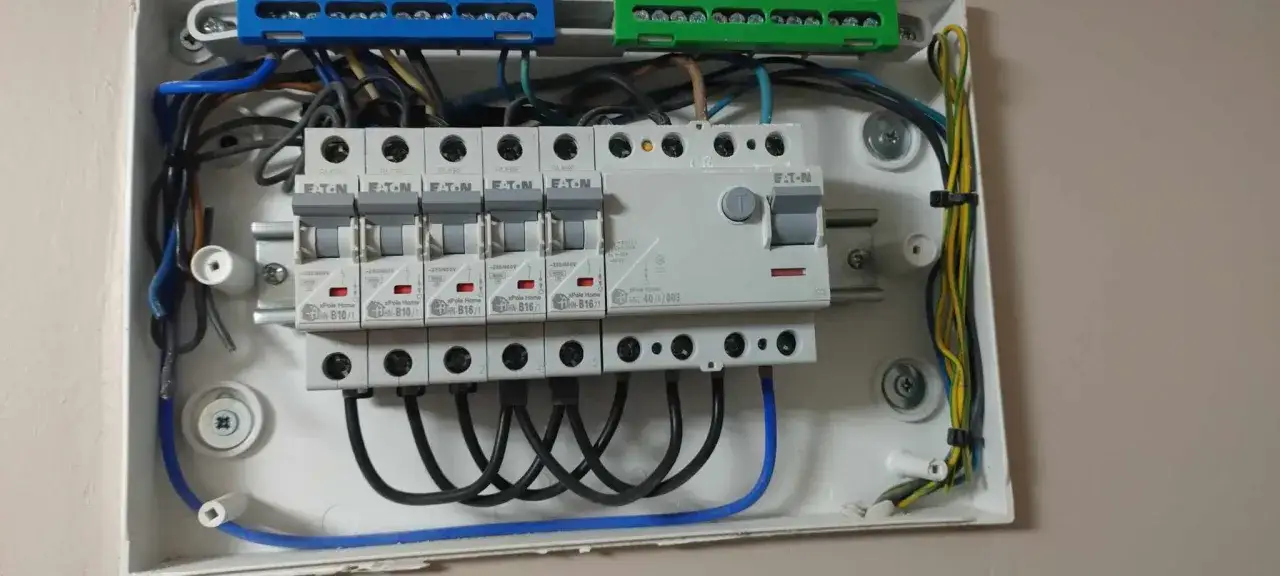

- Wymiana rozdzielnicy i opis obwodów - po modernizacji każdy obwód powinien być czytelnie oznaczony, a zabezpieczenia dobrane do przekrojów przewodów i obciążenia.
- Protokoły pomiarowe - bez nich nie ma pewności, że instalacja rzeczywiście spełnia swoją funkcję ochronną.
Przeczytaj również: Ile zarabia elektryk w USA? Zaskakujące różnice w wynagrodzeniach
Fundamentowy, otokowy czy szpilkowy
Rodzaj uziomu dobiera się do budynku i gruntu, a nie do życzeniowego myślenia. Uziom fundamentowy jest zwykle najlepszy, ale da się go zrobić sensownie głównie przy budowie albo dużym remoncie. Uziom otokowy sprawdza się przy domu jednorodzinnym, gdy można wykonać wykop wokół budynku. Uziom szpilkowy bywa najłatwiejszy do wdrożenia w istniejącym obiekcie, ale jego skuteczność bardzo zależy od warunków gruntowych i sposobu wykonania.
- W domu z ogrodem często najlepiej działa otok albo szpilki połączone z GSU.
- W modernizowanym budynku z odsłoniętymi fundamentami warto rozważyć fundamentowy, bo jest trwały i ma mały opór uziemienia.
- W gotowym mieszkaniu bez dostępu do gruntu nie robi się „lokalnego uziomu dla gniazd” tak, jak wielu osobom się wydaje - trzeba patrzeć na układ całego obiektu.
W dobrze zaplanowanej modernizacji kluczowe jest jeszcze jedno: po rozdziale przewodów nie łączy się N z PE za wyłącznikiem różnicowoprądowym. To jedna z tych rzeczy, które widać dopiero przy pomiarach, a która potrafi całkowicie zniweczyć sens całego remontu. Po takim uporządkowaniu można sensownie zdecydować, czy wystarczy częściowa modernizacja, czy bezpieczniej będzie wymienić instalację szerzej.
Kiedy wystarczy poprawka, a kiedy trzeba iść w pełną wymianę
Nie każda stara instalacja jest skazana na natychmiastową wymianę, ale nie każdą da się też bezpiecznie łatać. Tu patrzę przede wszystkim na trzy rzeczy: stan przewodów, liczbę obwodów i to, czy instalacja ma jeszcze rezerwę pod dzisiejsze obciążenia. Jeśli przewody są aluminiowe, izolacja jest krucha, a bezpieczniki wybijają przy zwykłej kuchence i czajniku, mówimy już raczej o wymianie niż o poprawce.
| Sytuacja | Najrozsądniejsze podejście | Dlaczego |
|---|---|---|
| Jedno mieszkanie po remoncie, ale bez dużych odbiorników | Częściowa modernizacja + pomiary | Da się poprawić bezpieczeństwo bez burzenia wszystkiego, o ile przewody są jeszcze w dobrym stanie |
| Stara instalacja dwużyłowa, liczne przegrzania gniazd, aluminium | Pełna wymiana | Łatanie daje krótkoterminowy efekt, ale nie rozwiązuje problemu starzenia przewodów |
| Dom jednorodzinny przygotowywany pod PV, pompę ciepła lub wallbox | Modernizacja rozdzielnicy, uziomu i obwodów krytycznych | Nowe urządzenia zwiększają wymagania wobec ochrony i selektywności zabezpieczeń |
| Blok z wielkiej płyty i instalacja bez PE | Analiza układu budynku, zgody administracyjne i etapowa wymiana | Własny „domowy uziom” nie zastępuje poprawnej ochrony całego pionu i części wspólnych |
W takich decyzjach nie lubię skrótów myślowych. Jeśli modernizacja ma dotyczyć tylko jednego pomieszczenia, to trzeba od razu ustalić, jak to połączyć z resztą instalacji i czy nie tworzy się układ mieszany, który później będzie trudny do serwisowania. Gdy zakres prac i ryzyko są już jasne, naturalnie pojawia się pytanie o pieniądze.
Ile to kosztuje i gdzie najczęściej przepala się budżet
Ceny w 2026 roku mocno zależą od metrażu, dostępu do ścian, rodzaju budynku i tego, ile trzeba kuć oraz odtwarzać. Największy błąd polega na tym, że wiele osób patrzy tylko na koszt przewodu albo rozdzielnicy, a najwięcej płaci za robociznę, kucie, porządkowanie tras i późniejsze odtworzenie tynków. W praktyce koszt modernizacji to nie jeden rachunek, tylko kilka etapów, które trzeba zsumować.
| Element prac | Orientacyjny koszt | Co najbardziej wpływa na cenę |
|---|---|---|
| Pomiary i protokół po modernizacji | 300-700 zł | Liczba obwodów, rodzaj pomiarów, dojazd, konieczność dodatkowych testów |
| Przebudowa rozdzielnicy z RCD i ochroną przepięciową | 1200-4000 zł | Liczba zabezpieczeń, wielkość rozdzielnicy, konieczność uporządkowania obwodów |
| Lokalny uziom i GSU w domu | 1500-5000 zł | Rodzaj uziomu, warunki gruntu, długość wykopów, dostęp do fundamentów |
| Pełna wymiana instalacji w mieszkaniu ok. 50-60 m² | 11 000-16 000 zł | Stan ścian, liczba punktów, zakres prac wykończeniowych i standard osprzętu |
| Trudny przypadek w wielkiej płycie | 14 000-19 000 zł | Twarde ściany, ograniczone trasy, większa ilość prac pomocniczych |
Jeśli mam wskazać miejsce, na którym nie warto oszczędzać, to są nim pomiary i poprawny projekt wykonania. Bez nich można zapłacić mniej na starcie, ale później dużo więcej za poprawki, przestoje i ponowne rozkuwanie ścian. A jeśli w budynku ma się pojawić fotowoltaika albo inne nowoczesne źródło zasilania, standard ochrony powinien być podniesiony od razu, a nie „przy okazji” za kilka lat.
Co zmienia fotowoltaika, pompa ciepła i ładowarka samochodu
W domu, który ma obsługiwać fotowoltaikę, pompę ciepła albo ładowarkę EV, stara instalacja przestaje być tylko problemem komfortu. Zaczyna być ograniczeniem technicznym. Falownik, elektronika sterująca i dodatkowe zabezpieczenia przepięciowe wymagają porządnego toru ochronnego, sensownie rozdzielonej rozdzielnicy i przewidywalnych warunków pracy całego układu.
- Fotowoltaika zwykle wymaga dobrze zaplanowanej rozdzielnicy, ochrony przeciwprzepięciowej i czytelnego układu PE.
- Pompa ciepła to odbiornik, który nie wybacza słabej jakości połączeń i źle dobranych zabezpieczeń.
- Wallbox potrafi szybko obnażyć słabość starej instalacji, zwłaszcza gdy brakuje osobnych obwodów i rezerwy mocy.
- Im więcej elektroniki w domu, tym ważniejsze stają się połączenia wyrównawcze i ochrona przepięciowa.
Jeżeli ktoś planuje te urządzenia, a ma jeszcze starą dwużyłową instalację, to ja nie odkładałbym modernizacji na później. Najpierw porządek w ochronie przeciwporażeniowej i rozdzielnicy, potem dopiero dokładanie nowych odbiorników. W przeciwnym razie nowoczesna technologia wchodzi na bardzo słaby fundament.
Co sprawdzić przed wezwaniem elektryka, żeby przeróbka miała sens
Najlepsza modernizacja zaczyna się od prostych informacji zebranych przez właściciela. Jeśli mam zleceniobiorcę, który przychodzi z wiedzą o układzie budynku, historii awarii i planowanych urządzeniach, praca idzie szybciej i kończy się lepszym projektem. Warto przygotować kilka rzeczy, bo dzięki temu elektryk nie zgaduje, tylko od razu ocenia realny zakres robót.
- Zdjęcia rozdzielnicy i gniazd, zwłaszcza jeśli widać stare zabezpieczenia albo ślady grzania.
- Informację, czy instalacja jest dwużyłowa, czy były już jakieś przeróbki i czy ktoś wcześniej „mostkował” gniazda.
- Plan przyszłych odbiorników: indukcja, piekarnik, klimatyzacja, pompa ciepła, PV, ładowarka EV.
- Jeśli to mieszkanie, dane o zgodach wspólnoty lub spółdzielni, bo bez tego część prac można zatrzymać w połowie.
- Ostatni protokół pomiarów, jeśli w ogóle istnieje - bywa bezcenny, bo pokazuje, co już było robione.
Jeśli ktoś obiecuje „uziemienie bez kucia, bez pomiarów i bez rozdzielnicy”, traktuję to jako sygnał ostrzegawczy. W elektryce nie chodzi o to, żeby coś wyglądało na nowe, tylko żeby naprawdę odcinało ryzyko porażenia i było zgodne z układem budynku. Gdy te warunki są spełnione, instalacja staje się przewidywalna, a właśnie o to chodzi w porządnej modernizacji.
