W starych instalacjach temat zerowania gniazdka wraca najczęściej wtedy, gdy trzeba bezpiecznie zasilić sprzęt z metalową obudową albo po prostu uporządkować obwody po latach prowizorek. Problem w tym, że dawny sposób ochrony bywa mylony z nowoczesnym uziemieniem, a to dwie różne rzeczy o zupełnie innym poziomie bezpieczeństwa. Poniżej wyjaśniam, na czym ten układ polega, kiedy jeszcze ma sens, jakie niesie ryzyko i co zrobić, gdy instalacja wymaga już modernizacji.
Najważniejsze fakty w skrócie
- W dawnych instalacjach ochronę realizowano przez połączenie styku ochronnego z przewodem PEN, czyli wspólnym przewodem ochronno-neutralnym.
- Taki układ ma sens tylko w sieci TN-C i po potwierdzeniu tego pomiarami, a nie „na oko”.
- W sieci TT mostkowanie bolca z przewodem roboczym jest błędem i może zwiększyć zagrożenie porażeniowe.
- Największe ryzyko starej ochrony to przerwa lub poluzowanie przewodu PEN, bo wtedy na obudowach urządzeń może pojawić się niebezpieczne napięcie.
- Przy modernizacji lepszym kierunkiem jest rozdział PEN w rozdzielnicy, osobny PE i N oraz wyłącznik różnicowoprądowy 30 mA.
- Próbnik neonowy nie wystarcza do oceny bezpieczeństwa; potrzebne są pomiary ciągłości i impedancji pętli zwarcia.
Na czym polega zerowanie i gdzie kończy się stara logika ochrony
W praktyce chodzi o połączenie styku ochronnego gniazda z przewodem PEN, czyli wspólnym przewodem ochronno-neutralnym. W dawnych instalacjach taki układ miał sprawić, że przy uszkodzeniu izolacji prąd popłynie drogą o małej impedancji, a zabezpieczenie nadprądowe odłączy zasilanie. To rozwiązanie działa tylko wtedy, gdy PEN jest ciągły, dobrze dobrany i faktycznie stanowi część układu TN-C.
Najczęstsze nieporozumienie polega na tym, że ktoś traktuje to jak prosty „mostek bezpieczeństwa” dla każdego starego gniazdka. Ja patrzę na to ostrożniej: to był sposób ochrony dopuszczalny w określonym układzie sieci, a nie uniwersalny przepis na poprawę bezpieczeństwa w każdej instalacji. Jeśli układ sieci jest inny niż TN-C, ten sam zabieg może przestać chronić, a zacząć szkodzić.
To ważne, bo zrozumienie różnicy między PEN, PE i N od razu pokazuje, czy mówimy o rozwiązaniu przejściowym, czy o błędzie instalacyjnym. Dzięki temu łatwiej ocenić, czy problemem jest samo gniazdo, czy cała instalacja prowadząca do rozdzielnicy.
Kiedy taki układ jeszcze ma sens, a kiedy jest tylko prowizorką
Z perspektywy praktycznej nie każdy stary obwód trzeba od razu skreślać. Są mieszkania i domy, w których instalacja TN-C nadal działa, ale tylko pod warunkiem, że została poprawnie wykonana, nie jest nadmiernie zużyta i została zweryfikowana pomiarami. Wtedy zerowanie bywa elementem istniejącej ochrony, a nie samowolną poprawką.
| Układ instalacji | Co dzieje się ze stykiem ochronnym | Czy lokalny mostek ma sens | Właściwy kierunek |
|---|---|---|---|
| TN-C | Styk ochronny łączy się z przewodem PEN | Tylko jako część istniejącej ochrony i po potwierdzeniu układu | Modernizacja do rozdziału PEN i osobnych żył PE oraz N |
| TN-C-S | W gnieździe pracuje już osobny przewód PE | Nie, lokalne zwieranie PE i N nie jest tu rozwiązaniem | Rozdział PEN w rozdzielnicy, a nie przy samym gnieździe |
| TT | Styk ochronny powinien być związany z uziemieniem instalacji | Nie, mostkowanie z przewodem roboczym jest błędem | Właściwe uziemienie i ochrona dobrana do układu TT |
Wniosek jest prosty: w starych mieszkaniach zerowanie bywa elementem istniejącej ochrony, ale nie jest powodem do pozostawiania instalacji bez planu modernizacji. Jeśli obwód ma być używany przez kolejne lata, trzeba już myśleć o pełnym rozdziale funkcji ochronnej i roboczej, bo właśnie do tego prowadzi nowoczesna instalacja.

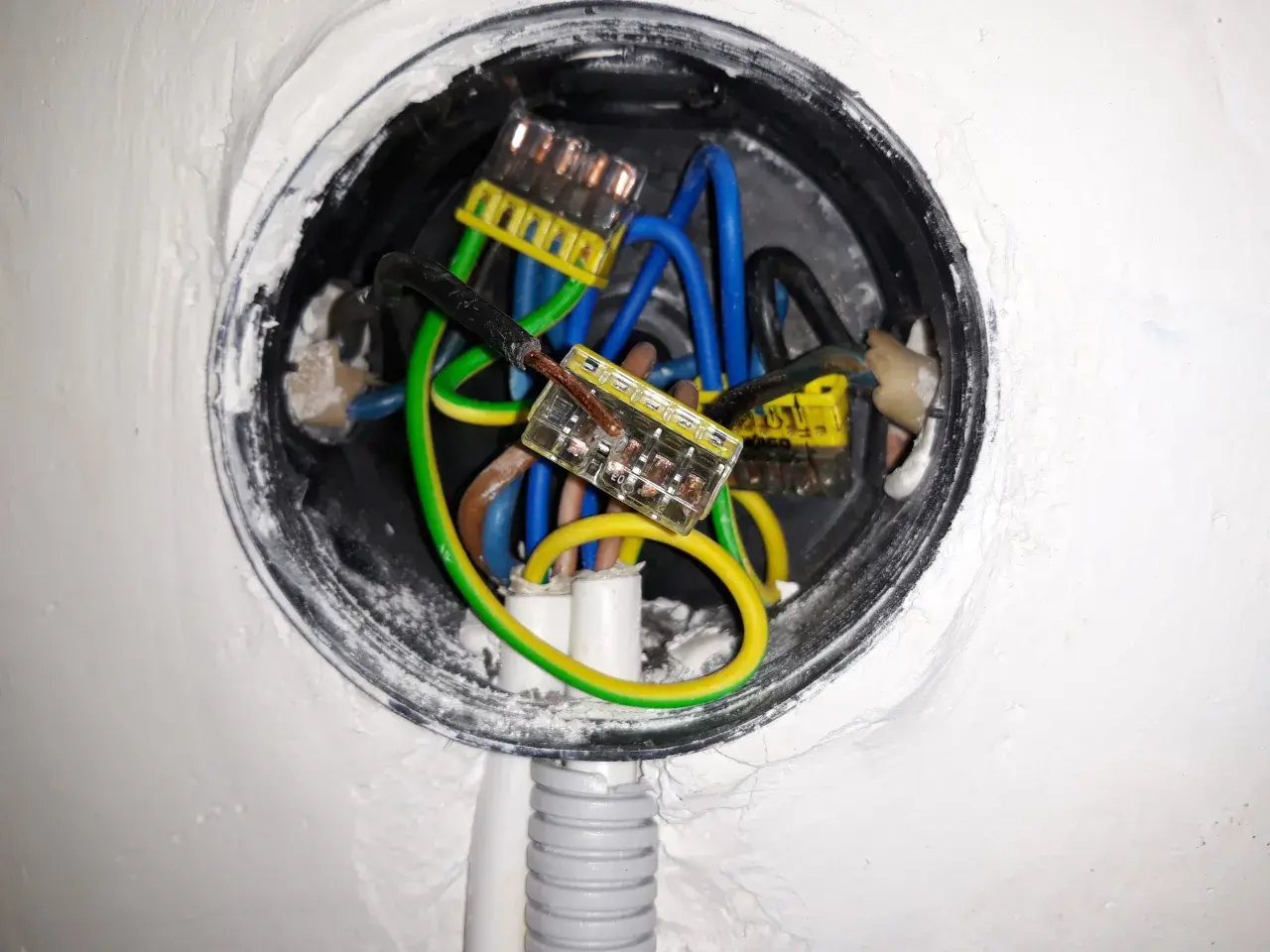

Jak rozpoznać, czy instalacja nadaje się do oceny na bazie zerowania
Nie zaczynam od koloru przewodów, bo w starych obwodach bywały mieszane naprawy, a barwy nie zawsze odpowiadają dzisiejszym standardom. Najpierw trzeba ustalić układ sieci, stan rozdzielnicy i to, czy przewód PEN rzeczywiście jest wspólny dla danego obwodu.
- Sprawdzenie dokumentacji lub schematu budynku, jeśli istnieje.
- Ocena, czy do obwodu dochodzą 2 czy 3 żyły.
- Weryfikacja, czy w rozdzielnicy następuje rozdział PEN na PE i N.
- Pomiary ciągłości przewodu ochronno-neutralnego.
- Pomiar impedancji pętli zwarcia i ocena warunku samoczynnego wyłączenia zasilania.
- Sprawdzenie, czy nie ma wyłącznika różnicowoprądowego w miejscu, w którym nie powinien pełnić roli „plastra” na starą instalację.
Z mojego doświadczenia największy błąd to ufanie samemu próbnikowi albo „na oko” oceniać, że skoro bolec jest połączony, to wszystko jest dobrze. To za mało, bo o bezpieczeństwie decyduje nie sam wygląd gniazda, lecz parametry całego obwodu. Właśnie dlatego tego typu ocena należy do elektryka z pomiarami, a nie do domowej prowizorki.
Najczęstsze błędy, które zamieniają ochronę w pozór bezpieczeństwa
Najbardziej ryzykowne błędy widzę zwykle w trzech miejscach: przy samym gnieździe, w rozdzielnicy i przy późniejszych „poprawkach” po poprzednich właścicielach. Jeden luźny zacisk albo przypadkowy mostek potrafi unieważnić ochronę całego obwodu.
- Mostkowanie bolca w sieci TT - to nie jest wersja „z ostrożności”, tylko błąd systemowy.
- Poluzowany albo utleniony przewód PEN - wtedy na obudowach urządzeń może pojawić się niebezpieczne napięcie.
- Mieszanie gniazd z bolcem i bez bolca w jednym obwodzie bez jasnej logiki modernizacji.
- Zakładanie, że RCD rozwiąże problem starej instalacji bez rozdziału i bez przewodu ochronnego.
- Oparcie się wyłącznie na kolorach izolacji - w starszych przewodach bywa to mylące, zwłaszcza po naprawach wykonywanych przez różnych fachowców.
W praktyce właśnie te błędy robią największą różnicę między ochroną, która ma szansę zadziałać, a instalacją dającą tylko wrażenie porządku. To dobry moment, żeby przejść od diagnozy do tego, co rzeczywiście warto zrobić podczas modernizacji.

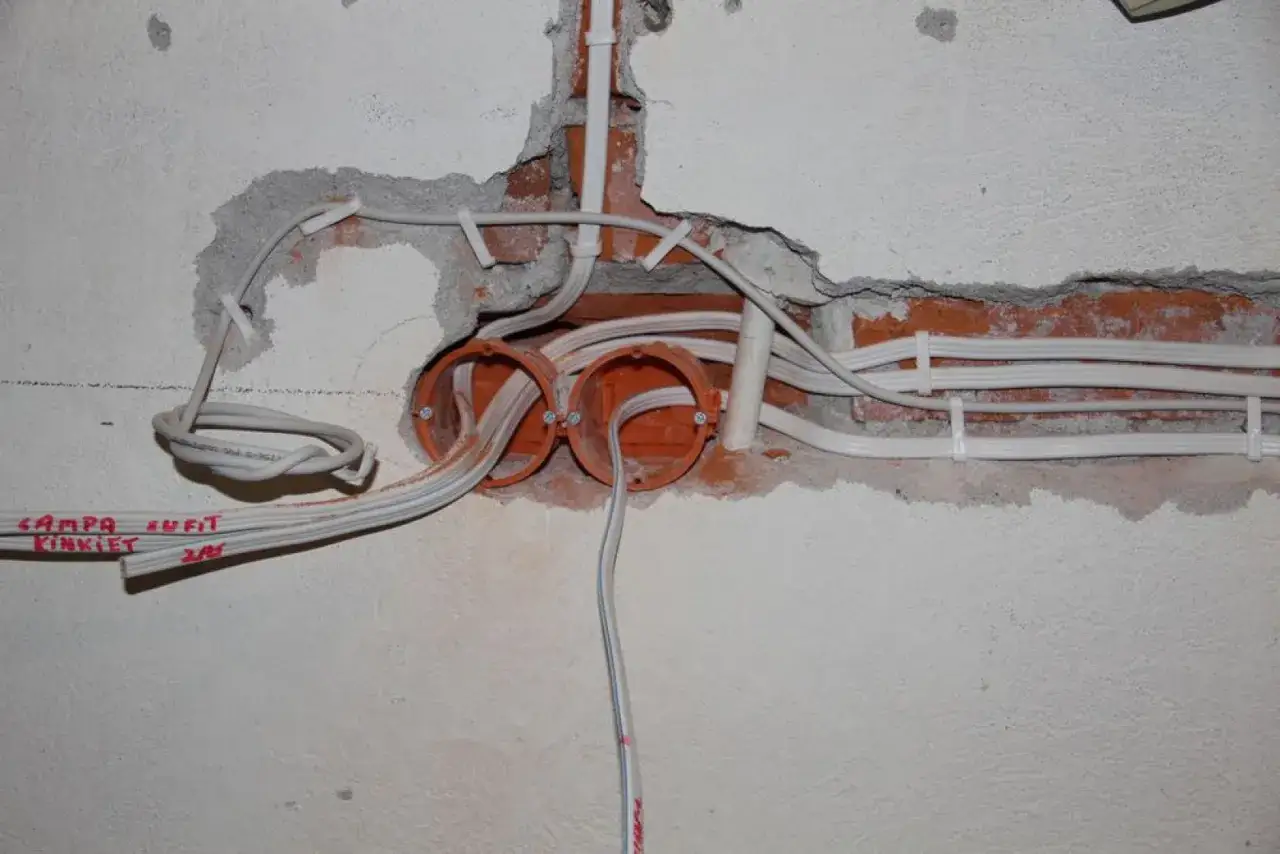

Co zrobić podczas modernizacji, żeby nie wracać do starego problemu
Jeśli instalacja ma zostać z Tobą na lata, ja nie celowałbym w kosmetykę gniazdek, tylko w uporządkowanie całego układu. Najrozsądniejszy scenariusz wygląda zwykle tak:
- Ustalenie układu sieci i stanu przewodu PEN przez elektryka z pomiarami.
- Rozdział PEN w rozdzielnicy głównej, jeśli pozwala na to stan instalacji i warunki przyłącza.
- Prowadzenie do gniazd osobnych żył PE i N zamiast lokalnych mostków.
- Dobór wyłącznika różnicowoprądowego 30 mA tam, gdzie jest to uzasadnione projektem i układem ochrony.
- Sprawdzenie połączeń wyrównawczych i wykonanie pomiarów końcowych.
Taki kierunek ma jeszcze jedną zaletę: łatwiej go potem rozwinąć, gdy w domu pojawi się fotowoltaika, magazyn energii, pompa ciepła albo ładowarka do auta. Wtedy porządna rozdzielnica i przewidziane obwody są po prostu wygodniejsze, a nie tylko „bardziej zgodne z przepisami”.
Jak zamknąć temat tak, żeby nie został tylko półśrodkiem
Jeżeli miałbym wskazać trzy rzeczy, które naprawdę warto sprawdzić, byłyby to: stan przewodu PEN, obecność i miejsce rozdziału PEN oraz wyniki pomiarów ochronnych. Bez tego nawet dobrze wyglądające gniazdko nie daje pewności. W starszym domu lepiej przyjąć zasadę, że jeden poprawiony punkt nie naprawia całej instalacji.
- Jeśli obwód jest aluminiowy i mocno zużyty, zwykle bardziej opłaca się modernizacja niż lokalne poprawki.
- Jeśli w rozdzielnicy nie ma jasnego rozdziału funkcji ochronnej i roboczej, warto zacząć właśnie tam.
- Jeśli sprzęt ma pracować w kuchni, łazience albo przy urządzeniach o większym poborze, standard ochrony nie powinien być „na styk”.
Dlatego zerowanie gniazdka traktuję jako pojęcie z historii instalacji i rozwiązanie przejściowe, a nie standard docelowy. W praktyce najbezpieczniej myśleć nie o samym mostku w gnieździe, tylko o całym obwodzie, jego stanie i o tym, czy warto go już przygotować pod nowoczesną ochronę.
