Stare gniazdko bez przewodu ochronnego nie musi od razu oznaczać katastrofy, ale zwykle sygnalizuje, że instalacja nie spełnia dzisiejszych oczekiwań bezpieczeństwa. W praktyce pytanie, jak uziemić gniazdko bez uziemienia, sprowadza się do wyboru między dołożeniem przewodu ochronnego, modernizacją obwodu i bezpiecznym ograniczeniem użycia starego punktu. Poniżej rozpisuję, co ma sens, czego nie robić samodzielnie i kiedy zwykła wymiana osprzętu w ogóle nie rozwiązuje problemu.
Najważniejsze zasady przy gniazdku bez przewodu ochronnego
- Nie twórz uziemienia na skróty przez przypadkowe mostkowanie z N, rurą albo kaloryferem.
- Jeśli w obwodzie jest przewód PEN, rozwiązanie musi być zgodne z układem instalacji i potwierdzone pomiarami wykonanymi przez elektryka.
- Wyłącznik różnicowoprądowy poprawia bezpieczeństwo, ale nie zastępuje przewodu ochronnego.
- Najbezpieczniejsza droga to dołożenie PE lub modernizacja całego obwodu do aktualnych standardów.
- Urządzenia klasy II, z podwójną izolacją, mogą pracować bez bolca ochronnego, ale to nie rozwiązuje problemu całej instalacji.
- W łazience, kuchni i przy sprzęcie z metalową obudową nie warto iść na kompromisy.

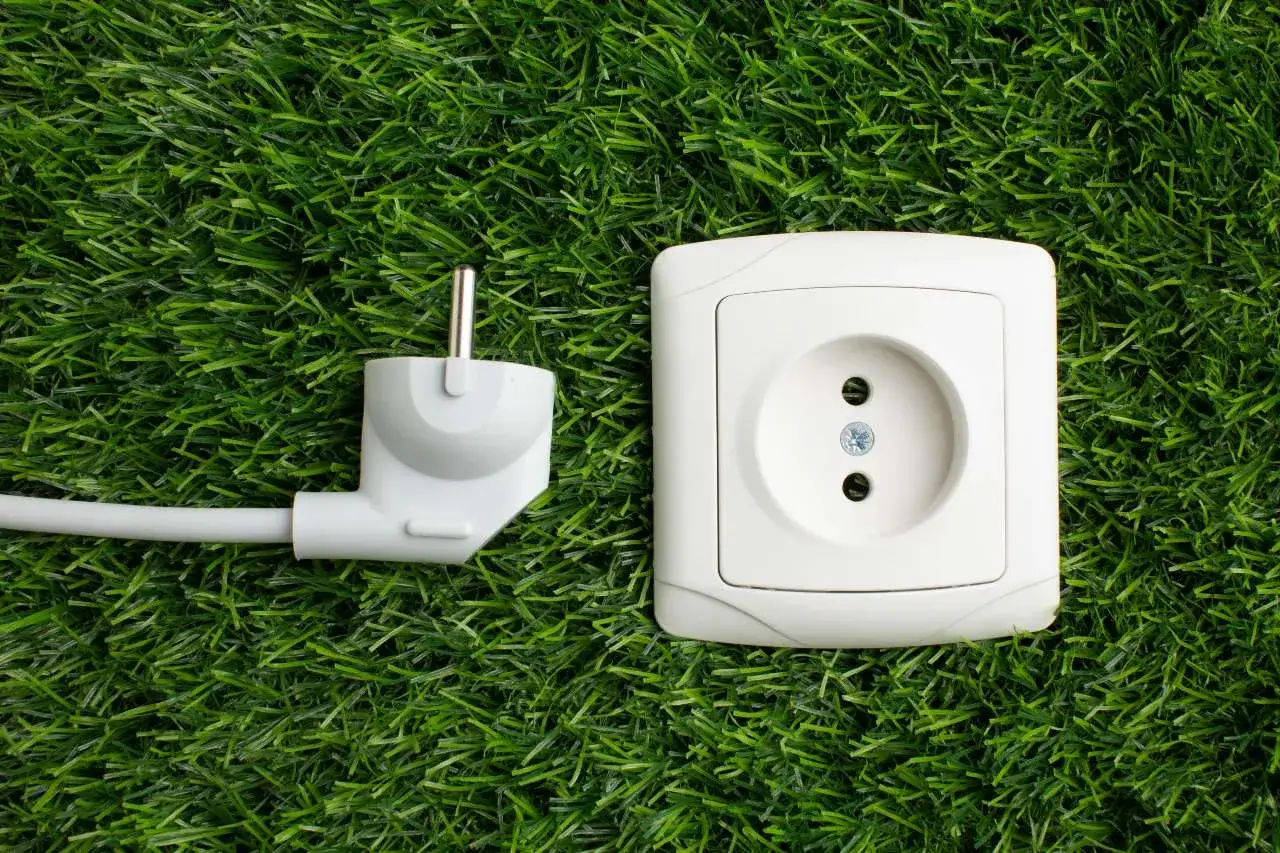

Co naprawdę oznacza brak uziemienia w gniazdku
Najpierw porządkuję pojęcia, bo tutaj bardzo łatwo o mylenie rzeczy, które w praktyce działają zupełnie inaczej. Gniazdko bez bolca nie zawsze oznacza, że instalacja jest „zepsuta”, ale oznacza, że nie ma w nim przewodu ochronnego PE albo nie został on doprowadzony do punktu zasilania. W starszych instalacjach spotyka się też przewód PEN, który łączy funkcję ochronną i neutralną. To rozwiązanie działa według innych zasad niż nowoczesna instalacja z osobnym PE i N.
Ja rozdzielam tu cztery pojęcia, które często wrzuca się do jednego worka:
| Pojęcie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| PE | Osobny przewód ochronny prowadzący do punktu uziemienia | Daje realną drogę dla prądu uszkodzeniowego i uruchamia zabezpieczenia |
| PEN | Jeden przewód pełniący jednocześnie funkcję ochronną i neutralną | Spotykany w starszych układach, ale wymaga spełnienia określonych warunków |
| RCD | Wyłącznik różnicowoprądowy | Wykrywa upływ prądu i odcina zasilanie, zwykle przy 30 mA |
| Klasa II | Sprzęt z podwójną izolacją | Może pracować bez przewodu ochronnego, ale dotyczy to samego urządzenia, nie całej instalacji |
Najważniejszy wniosek jest prosty: brak bolca nie rozwiązuje się „adapterem”. Jeśli instalacja nie ma przewodu ochronnego, to nie powstaje on magicznie po wymianie gniazda. Dopiero ustalenie, czy masz układ z PE, z PEN, czy zwykły obwód dwużyłowy, mówi, co można zrobić dalej. I właśnie od tego zależy kolejny krok.
Czego nie robić, gdy brakuje przewodu ochronnego
To jest część, w której oszczędza się najwięcej kłopotów i pieniędzy, jeśli nie idzie się na skróty. W elektryce wiele „domowych patentów” wygląda rozsądnie tylko do chwili pierwszej awarii. Potem okazuje się, że zamiast ochrony powstał punkt, który daje fałszywe poczucie bezpieczeństwa.
- Nie mostkuj bolca do przypadkowej rury, kaloryfera ani zbrojenia. Takie połączenie nie daje pewnej ochrony, a przy uszkodzeniu może być wręcz niebezpieczne.
- Nie łącz styku ochronnego z neutralnym N na własną rękę, jeśli nie wiesz dokładnie, jaki układ masz w ścianie. W starych instalacjach ochronę przez PEN wykonuje się tylko tam, gdzie system i pomiary to dopuszczają.
- Nie traktuj przejściówki z bolcem jako uziemienia. Sama przejściówka nie tworzy przewodu ochronnego.
- Nie zakładaj, że wyłącznik różnicowoprądowy załatwi wszystko. RCD jest ważny, ale nie zastępuje PE i nie naprawia źle wykonanej instalacji.
- Nie oceniaj bezpieczeństwa po samym wyglądzie gniazdka. To, że z przodu nie widać bolca, nie mówi jeszcze, co dzieje się w puszce i w rozdzielnicy.
- Nie ufaj wyłącznie tanim testerom z marketu. Mogą pokazać obecność napięcia, ale nie potwierdzą jakości ochrony ani tego, czy pętla zwarcia zadziała prawidłowo.
Jeśli jedna rzecz ma zostać w głowie, to ta: uziemienie nie polega na „doklejeniu” bolca do czegokolwiek metalowego. Gdy już wiadomo, czego nie robić, można spokojnie przejść do rozwiązań, które faktycznie poprawiają bezpieczeństwo.
Bezpieczne sposoby na poprawę ochrony
Ja dzielę je na trzy grupy: naprawa samego punktu, modernizacja obwodu i ograniczenie używania gniazd do sprzętu, który nie wymaga PE. Wybór zależy od tego, co masz w ścianie, jak stara jest instalacja i czy punkt zasila sprzęt lekki, czy urządzenia z metalową obudową i dużym poborem mocy.
Dołożenie przewodu ochronnego lub wymiana obwodu
To najlepsze rozwiązanie, bo przywraca prawdziwą ochronę przez samoczynne wyłączenie zasilania. W praktyce oznacza to poprowadzenie nowego przewodu albo wymianę całej linii na przewód trzyżyłowy, a czasem także uporządkowanie rozdzielnicy. Tu nie chodzi o sam osprzęt, lecz o całą drogę, którą prąd zwarciowy ma wrócić do źródła.
Zerowanie tylko tam, gdzie instalacja to dopuszcza
W starszych układach TN-C elektryk może zastosować ochronę przez połączenie styku ochronnego z przewodem PEN, ale tylko wtedy, gdy PEN faktycznie jest obecny, ma odpowiedni przekrój i ciągłość, a pomiary potwierdzają bezpieczeństwo rozwiązania. To nie jest metoda do domowego eksperymentu. Z technicznego punktu widzenia jest to rozwiązanie przejściowe, a nie sposób na „zrobienie uziemienia” z instalacji, która go nie ma.
Wyłącznik różnicowoprądowy jako dodatkowa warstwa
RCD reaguje na różnicę między prądem wpływającym i wypływającym, zwykle przy 30 mA. Dobrze zwiększa bezpieczeństwo, ale nie zastępuje przewodu ochronnego i nie tworzy uziemienia. W praktyce działa najlepiej jako uzupełnienie, nie jako plaster na źle zaprojektowany obwód. Jeśli obwód nie spełnia podstawowych warunków ochrony, różnicówka nie jest magicznym obejściem.
Przeczytaj również: Ile kosztuje oświadczenie elektryka? Sprawdź ceny i tajniki kosztów
Sprzęt klasy II tam, gdzie PE nie jest wymagane
Jeśli gniazdo ma zasilać urządzenie z podwójną izolacją, sytuacja jest prostsza. Taki sprzęt został zaprojektowany tak, by działać bez przewodu ochronnego, więc gniazdko bez bolca nie musi być od razu wymieniane. To sensowne rozwiązanie dla lamp, ładowarek, części elektroniki czy drobnych urządzeń domowych. Nie rozwiązuje jednak problemu całej instalacji, zwłaszcza jeśli w tym samym obwodzie mają pracować pralka, zmywarka, piekarnik albo sprzęt z metalową obudową.
W praktyce najrozsądniej traktować te opcje jak kolejne poziomy interwencji, a nie konkurencyjne „sztuczki”. Gdy wiesz już, co faktycznie poprawia ochronę, łatwiej wybrać rozwiązanie do konkretnej instalacji.
Które rozwiązanie wybrać w starej instalacji
Nie każda stara instalacja wymaga od razu generalnego remontu, ale każda wymaga uczciwej oceny. Ja zaczynam od prostego pytania: czy problem dotyczy pojedynczego punktu, całego obwodu, czy całego mieszkania. To zmienia koszt, zakres prac i poziom bezpieczeństwa po zakończeniu robót.
| Sytuacja | Co zwykle ma sens | Kiedy to działa najlepiej |
|---|---|---|
| Jest przewód PEN i stara instalacja TN-C | Ochrona przez właściwie wykonane zerowanie lub modernizacja obwodu | Gdy elektryk potwierdzi ciągłość i parametry przewodu |
| W ścianie są tylko dwa przewody i brak możliwości dołożenia PE | Modernizacja obwodu lub wyłączenie punktu z użycia dla sprzętu wymagającego ochrony | Gdy nie da się bezpiecznie stworzyć ochrony na miejscu |
| Gniazdo zasila lekki sprzęt klasy II | Można zostać przy obecnym punkcie do czasu modernizacji | Gdy urządzenie nie wymaga przewodu ochronnego |
| Łazienka, kuchnia, pralnia, sprzęt AGD | Pełna modernizacja ochrony | Gdy liczy się bezpieczna praca w wilgoci i przy metalowych obudowach |
To właśnie w takich przypadkach widać różnicę między szybkim „naprawieniem gniazdka” a realnym uporządkowaniem instalacji. Jeśli chcesz znać skutek dla portfela, poniżej masz orientacyjne widełki kosztów.
Ile to zwykle kosztuje i co sprawdzić przed decyzją
Ceny zależą od regionu, dostępu do przewodów, rodzaju ścian i tego, czy trzeba kuć, tynkować i robić pomiary końcowe. Dlatego traktuję je jako orientacyjne widełki z 2026 roku, a nie twardy cennik. Mimo to dają rozsądny punkt odniesienia przed rozmową z elektrykiem.
| Zakres prac | Orientacyjny koszt | Komentarz |
|---|---|---|
| Wymiana samego gniazda w gotowej puszce | 80-200 zł | Dotyczy prostych prac bez przeróbek przewodów |
| Dołożenie lub odtworzenie przewodu ochronnego do jednego punktu | 300-800 zł | Przy łatwym dostępie, bez większego kucia |
| Dołożenie PE z kuciem, naprawą ścian i osprzętu | 800-2000 zł | W praktyce najczęściej koszt rośnie przez roboty wykończeniowe |
| Montaż wyłącznika różnicowoprądowego w rozdzielnicy | 200-600 zł | Sam aparat to tylko część ceny, dochodzi robocizna i ewentualne poprawki |
| Modernizacja całego obwodu lub kilku punktów | 1000-4000 zł+ | Zależy od długości trasy, liczby gniazd i stanu instalacji |
Przed zleceniem prac sprawdzam jeszcze cztery rzeczy: czy w ścianie jest 2 czy 3 przewody, z jakiego materiału są żyły, czy obwód ma już RCD i czy gniazdo zasila sprzęt o dużym poborze mocy. W domu z fotowoltaiką, pompą ciepła, klimatyzacją albo nowoczesną elektroniką to nie są detale, tylko informacje decydujące o bezpieczeństwie i sensowności inwestycji. Jeśli elektryk proponuje tylko szybkie przełożenie przewodów bez pomiarów, traktuję to jako sygnał ostrzegawczy, nie jako oszczędność.
Gdy wszystko to zsumujesz, wybór zwykle staje się oczywisty. Zostaje jeszcze jedna rzecz, czyli praktyczny plan działania bez zbędnego chaosu.
Najkrótsza droga do bezpiecznego gniazdka bez zbędnych kompromisów
Jeśli miałbym streścić temat w jednym zdaniu, powiedziałbym tak: nie próbuj „zrobić uziemienia” z samego gniazdka, tylko uporządkuj ochronę całego punktu lub obwodu. To właśnie daje realne bezpieczeństwo, a nie pozorne poczucie spokoju po wymianie samego frontu osprzętu.
- Najpierw ustal, czy instalacja jest dwużyłowa, czy ma przewód PEN albo PE.
- Następnie zdecyduj, czy punkt ma obsługiwać sprzęt klasy II, czy urządzenia wymagające pełnej ochrony.
- Przy kuchni, łazience i sprzęcie z metalową obudową stawiaj na modernizację, nie na obejścia.
- Poproś o pomiary po wykonaniu prac, bo bez nich ochrona jest tylko deklaracją.
- Jeśli instalacja jest stara i aluminiowa, rozważ szerszą modernizację, bo pojedynczy punkt zwykle nie załatwia problemu na lata.
Tak podchodzę do tego tematu również wtedy, gdy ktoś pyta mnie o szybkie rozwiązanie. W elektryce najtańsza poprawka bardzo często bywa najdroższa, jeśli daje jedynie iluzję ochrony. Lepiej zrobić mniej, ale dobrze, niż udawać, że gniazdko jest bezpieczne tylko dlatego, że ma nową ramkę i bolec, który nie jest do niczego sensownie podłączony.
