Przy podłączeniu żyrandola z trzema przewodami wychodzącymi z sufitu najważniejsze są trzy rzeczy: poprawne rozpoznanie żył, bezpieczne odłączenie zasilania i pewne połączenie L, N oraz PE. W praktyce to zadanie nie jest trudne, ale tylko wtedy, gdy nie zgaduje się po kolorach i nie pracuje na włączonym obwodzie. Poniżej pokazuję, jak podejść do tego spokojnie, co oznaczają przewody i kiedy lepiej zatrzymać się przed ostatnim krokiem.
Najpierw rozpoznaj przewody, potem łącz je zgodnie z oznaczeniami i nie zamykaj oprawy bez testu
- Trzy żyły z sufitu to najczęściej faza L, neutralny N i ochronny PE.
- W polskiej instalacji kolor niebieski zwykle oznacza N, a żółto-zielony PE.
- Jeśli oprawa ma metalową obudowę, przewód ochronny ma znaczenie, a nie jest tylko dodatkiem.
- Przy jednym obwodzie wszystkie źródła światła w żyrandolu świecą razem.
- Do pracy potrzebujesz odłączonego zasilania, wskaźnika napięcia i porządnych złączek.
- W starych instalacjach nie ufam samym kolorom, bo bywają mylące albo przebarwione.

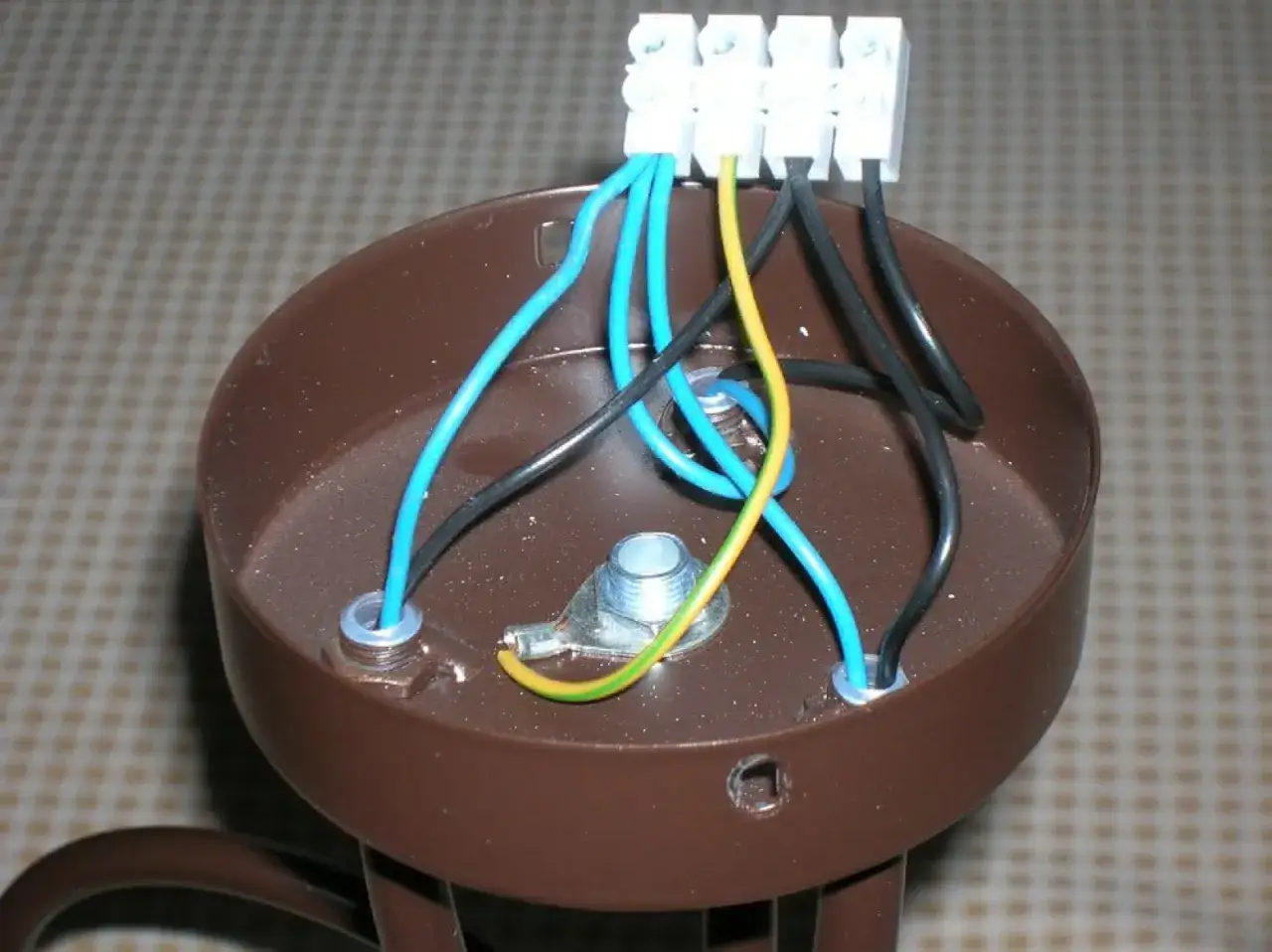

Jak rozpoznać przewody wychodzące z sufitu
Jeśli z sufitu wychodzą trzy żyły, w nowej instalacji zwykle mam do czynienia z układem L, N i PE. ZPE przypomina, że przewód neutralny jest niebieski, ochronny żółto-zielony, a fazowy w instalacji jednofazowej najczęściej brązowy, czarny albo szary. To dobry punkt wyjścia, ale w starszych mieszkaniach nie traktuję kolorów jako jedynego dowodu, bo izolacja bywa nadtopiona, pożółkła albo po prostu wykonana według dawnych zasad.
| Kolor żyły | Najczęstsza funkcja | Co robię przy montażu |
|---|---|---|
| Niebieski | Neutralny N | Łączę z przewodem N w oprawie |
| Żółto-zielony | Ochronny PE | Łączę z zaciskiem ochronnym lampy albo zostawiam zabezpieczony, jeśli oprawa nie wymaga PE |
| Brązowy, czarny lub szary | Faza L | Łączę z przewodem fazowym oprawy |
| Kolory niejednoznaczne lub stare oznaczenia | Brak pewności co do funkcji | Sprawdzam wskaźnikiem napięcia i nie idę dalej bez potwierdzenia |
Ja zawsze zaczynam od tego, żeby po wyłączeniu bezpiecznika potwierdzić brak napięcia wskaźnikiem. Sam wygląd przewodu nie wystarcza, bo w praktyce ważniejsza od koloru jest jego rola w obwodzie. Kiedy już wiem, który przewód jest który, można przejść do przygotowania montażu bez nerwowego rozkręcania wszystkiego po dwa razy.
Co przygotować, zanim dotkniesz przewodów
Do prostego montażu nie potrzeba warsztatu elektryka, ale kilka rzeczy bardzo ułatwia pracę. Ja wolę mieć wszystko pod ręką, bo wtedy nie zostawiam rozbebeszonej lampy na pół godziny tylko dlatego, że zabrakło jednego śrubokręta.
- Wskaźnik napięcia albo multimetr do potwierdzenia, że obwód jest odłączony.
- Złączki sprężynowe lub porządną kostkę zaciskową.
- Ściągacz izolacji albo nożyk do przewodów, żeby nie uszkodzić miedzi.
- Śrubokręt dopasowany do zacisków oprawy.
- Stabilną drabinę, najlepiej taką, na której da się pracować obiema rękami.
- Latarkę, jeśli punkt świetlny jest słabo doświetlony po wyłączeniu prądu.
Przed rozpoczęciem pracy wyłączam odpowiedni obwód w rozdzielnicy, a jeśli opisy bezpieczników są nieczytelne, nie zgaduję. Zostawiam też włącznik w pozycji wyłączonej i sprawdzam przewody jeszcze raz po stronie sufitu. TAURON Dystrybucja przypomina, że nawet wymiana żarówki powinna odbywać się po odłączeniu zasilania, a to w praktyce oznacza jedno: żadnych skrótów i żadnego podłączania pod napięciem.
Kiedy narzędzia są już przygotowane, sama praca staje się przewidywalna. Następny krok to połączenie przewodów w takiej kolejności, żeby niczego nie pomylić i nie zostawić luźnych końcówek.

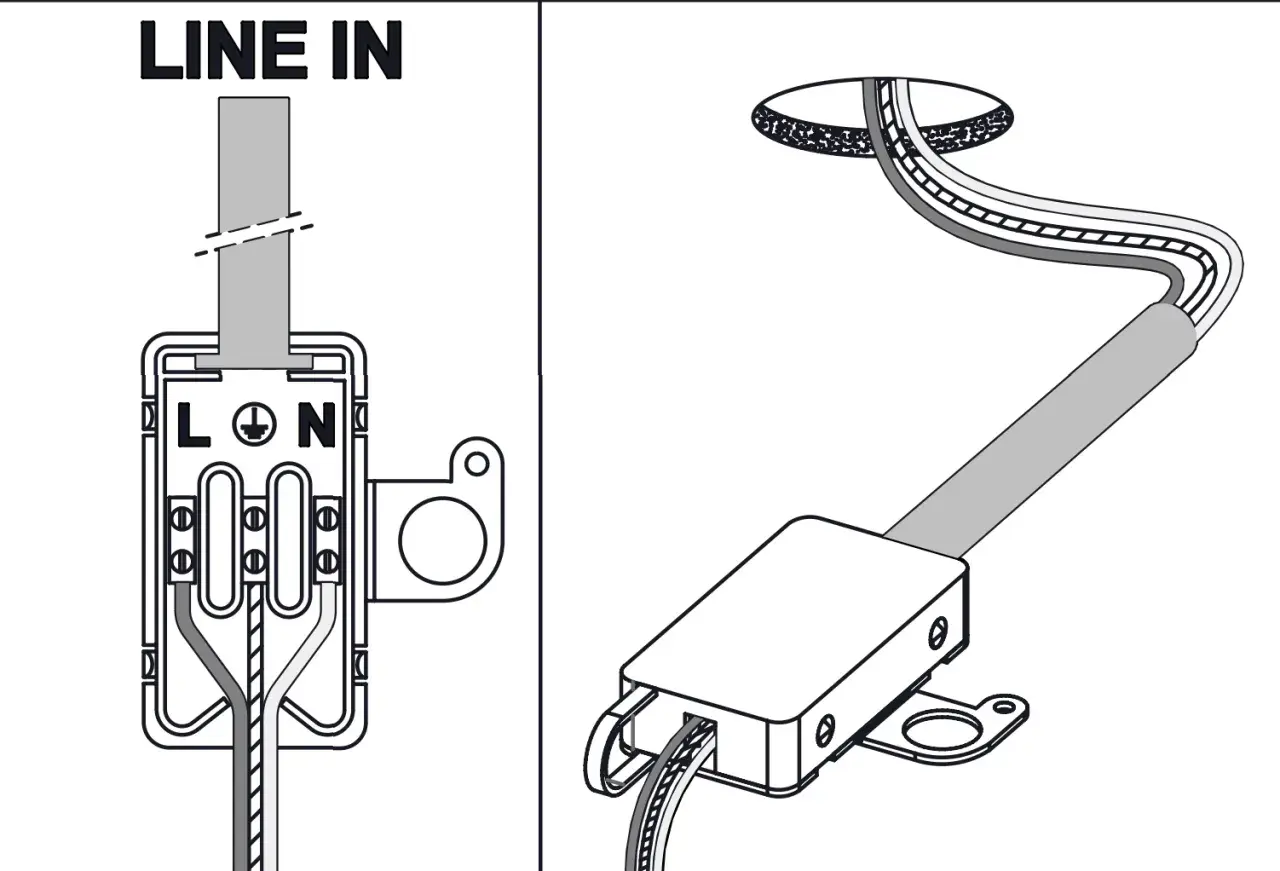

Jak połączyć żyrandol krok po kroku
- Odłącz zasilanie i potwierdź brak napięcia wskaźnikiem przy każdym przewodzie.
- Sprawdź oznaczenia na oprawie. Szukam zacisków L, N i ewentualnie PE.
- Odsłoń końcówki przewodów na około 8-10 mm. Nie więcej, bo nadmiar gołej miedzi zwiększa ryzyko zwarcia.
- Połącz przewód neutralny sufitu z przewodem N lampy.
- Połącz przewód fazowy sufitu z przewodem L oprawy.
- Jeśli oprawa ma zacisk ochronny, podłącz do niego przewód PE. Jeśli nie ma takiego zacisku, przewód ochronny zostaw bezpiecznie zabezpieczony w złączce.
- Ułóż przewody w puszce lub podsufitce tak, żeby nic nie było ściśnięte na siłę i żeby miedź nie dotykała metalowych elementów lampy.
- Przykręć rozetę albo osłonę dopiero wtedy, gdy masz pewność, że połączenia są stabilne.
- Włącz zasilanie i sprawdź działanie włącznikiem.
Jeżeli żyrandol ma kilka grup żarówek, a z sufitu wychodzi tylko jeden przewód fazowy, wszystkie punkty światła będą świecić razem. To nie jest błąd, tylko konsekwencja prostego obwodu. Gdyby oprawa wymagała dwóch niezależnych obwodów, musiałbyś mieć w punkcie świetlnym dodatkowy przewód fazowy oraz odpowiedni łącznik na ścianie.
Ważna rzecz: nie skręcam przewodów „na szybko”, bez złączki. Dobre połączenie ma być mechanicznie pewne i elektrycznie czyste, a nie tylko chwilowo działające. Jeśli po próbie światło miga, najczęściej winny jest luźny styk, zbyt krótko odizolowany przewód albo źle wsunięta żyła.
Kiedy trzy przewody wystarczą, a kiedy potrzeba więcej
W praktyce liczba przewodów w suficie mówi mi, jak elastyczna jest instalacja. Przy trzech żyłach najczęściej mam prosty, jeden obwód oświetleniowy. Jeśli ktoś liczy na dwa niezależne klawisze i podział żyrandola na sekcje, to zwykle potrzebuje czegoś więcej niż standardowe trzy żyły.
| Konfiguracja | Co to zwykle oznacza | Efekt dla użytkownika |
|---|---|---|
| 3 przewody z sufitu | Najczęściej L, N i PE | Żyrandol świeci jako jeden obwód |
| 4 przewody z punktu świetlnego | 2 fazy, N i PE | Możliwy podział na dwie sekcje |
| Stara instalacja z nieczytelnymi kolorami | Brak pewności co do funkcji żył | Trzeba wykonać pomiar albo wezwać elektryka |
Jeżeli oprawa ma metalową obudowę, a w suficie nie ma przewodu ochronnego, traktuję to jako sygnał ostrzegawczy. W takim układzie nie chodzi już tylko o wygodę świecenia, ale o realne bezpieczeństwo użytkowania. To właśnie tutaj najłatwiej odróżnić prosty montaż od pracy, którą lepiej zostawić fachowcowi.
Najczęstsze błędy, które widzę przy takich montażach
Przy tak prostym z pozoru zadaniu problemy zwykle wynikają nie z braku wiedzy technicznej, ale z pośpiechu. Najczęściej powtarza się kilka błędów, które później kończą się migotaniem światła, wybijaniem zabezpieczenia albo po prostu koniecznością rozbierania lampy od nowa.
- Podłączanie przewodów bez wcześniejszego odłączenia zasilania.
- Ufanie wyłącznie kolorom w starej instalacji.
- Zostawianie odsłoniętej miedzi poza złączką.
- Mieszanie przewodu ochronnego PE z neutralnym N.
- Skręcanie przewodów bez złączki i bez docisku mechanicznego.
- Wieszanie ciężkiego żyrandola na samych przewodach zamiast na właściwym mocowaniu.
Najgorszy scenariusz to taki, w którym lampa „działa”, ale po kilku dniach zaczyna grzać się podsufitka albo wyzwala zabezpieczenie. Wtedy problemem nie jest sam żyrandol, tylko jakość połączeń. Jeśli widzę ślad nadtopienia, zapach spalenizny albo uszkodzoną izolację, przerywam pracę i nie próbuję tego maskować taśmą.
W takich sytuacjach zawszę wolę zrobić krok w tył niż ryzykować. Instalacja ma działać stabilnie, a nie tylko zapalić się po pierwszym włączeniu. Dlatego ostatnią decyzją nie powinno być „czy świeci”, tylko „czy jest to naprawdę zrobione poprawnie”.
Co jeszcze sprawdzam po montażu, żeby instalacja była sensowna i oszczędna
Po podłączeniu patrzę nie tylko na to, czy światło działa, ale też na to, ile energii taka oprawa będzie zużywać na co dzień. To szczególnie ważne, jeśli żyrandol ma kilka źródeł światła i właściciel chce go używać codziennie przez kilka godzin. Przykładowo pięć halogenów po 40 W daje łącznie 200 W, a pięć dobrych źródeł LED po 5 W to już tylko 25 W. Różnica jest duża i bardzo szybko czuć ją w zużyciu prądu.
Jeśli oprawa jest ściemniana, sprawdzam jeszcze zgodność z LED-ami. Nie każdy zamiennik zachowuje się dobrze na starym ściemniaczu, a migotanie albo buczenie zwykle oznacza niedopasowanie, a nie wadliwy montaż. W praktyce lepiej od razu dobrać właściwe źródło światła niż później walczyć z przypadkowymi efektami.
Na końcu zostawiam sobie prosty test: włączam światło, patrzę na styki, dotykam obudowy tylko wtedy, gdy mam pewność, że nic się nie grzeje, i sprawdzam, czy wszystkie przewody są schowane w osłonie. Jeśli po takim sprawdzeniu wszystko działa równo i bez migotania, uznaję temat za zamknięty. To zwykle wystarcza, żeby lampa była nie tylko dobrze podłączona, ale też rozsądna energetycznie i bezpieczna w codziennym użyciu.
