Najczęściej zaczynam od prostej obserwacji: jeśli urządzenie raz działa, a raz nie, problem często nie leży w logice sterownika, tylko w samym połączeniu. W praktyce zimne luty potrafią wywołać restarty falownika, zrywanie komunikacji z kontrolerem ładowania albo miejscowe grzanie w skrzynce przyłączeniowej. W tym tekście pokazuję, jak rozpoznać objawy, skąd biorą się takie usterki, jak je diagnozować i kiedy naprawa ma sens, a kiedy lepiej wymienić moduł.
Co trzeba wiedzieć o wadliwych połączeniach lutowanych
- Najczęściej zaczyna się od drobnej niestabilności: urządzenie przerywa pracę, resetuje się albo reaguje tylko w określonej temperaturze.
- W elektronice mocy i PV problem zdradzają restarty, spadki mocy, błędy komunikacji oraz lokalne przegrzewanie złącza lub sekcji zasilania.
- Sam wygląd spoiny nie wystarcza do oceny, bo luty bezołowiowe bywają matowe i to nie musi oznaczać wady.
- Najpewniejsza diagnostyka łączy oględziny, test pod obciążeniem, pomiar temperatury i - gdy trzeba - X-ray.
- Naprawa jest opłacalna przy pojedynczym punkcie, ale przy spalonych padach, pęknięciach laminatu albo układach BGA często rozsądniejsza jest wymiana modułu.
- W PV największą różnicę robi odciążenie przewodów, poprawny montaż, wentylacja i okresowa kontrola termiczna.
Czym jest wadliwe połączenie lutowane i dlaczego psuje elektronikę
Połączenie lutowane ma dwa zadania naraz: ma przewodzić prąd i trzymać mechanicznie element w miejscu. Gdy cyna nie zwilży poprawnie pada albo pęknie po czasie, rośnie opór styku, pojawiają się spadki napięcia i niestabilna praca całego układu.
W zawodowym montażu patrzy się na to przez pryzmat wymagań IPC-A-610 i J-STD-001, bo sam „ładny wygląd” nie wystarcza. Jedna słaba spoina potrafi uziemić cały ciąg funkcji - od zasilania po komunikację z monitoringiem. W elektronice mocy szczególnie szybko widać to tam, gdzie płynie większy prąd albo pracuje dużo ciepła.
Najważniejsze jest to, że taki defekt nie musi od razu oznaczać całkowitego braku połączenia. Często jest to wada „na granicy”: raz przewodzi, raz nie, raz nagrzewa się bardziej, raz mniej. I właśnie dlatego objawy bywają mylące. To prowadzi do pytania, po czym w ogóle poznać, że problem jest lutowniczy, a nie programowy.
Jak rozpoznać usterkę w sprzęcie i instalacjach PV
Najbardziej mylące jest to, że problem nie musi występować stale. Ja podejrzewam go wtedy, gdy urządzenie wraca do życia po ostygnięciu, lekkim stuknięciu obudowy albo poruszeniu przewodu.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Losowy restart falownika lub kontrolera ładowania | Pęknięta spoina w sekcji zasilania albo na linii sterującej | Radiator, stabilizatory, główne złącza i elementy ciężkie mechanicznie |
| Zanik komunikacji RS485, CAN albo monitoringu | Przerywany styk sygnałowy lub masa o podwyższonej rezystancji | Gniazda, przewody, ekranowanie i punkty lutownicze przy złączu |
| Urządzenie działa dopiero po schłodzeniu | Defekt ujawniający się po rozszerzalności cieplnej materiałów | Test po rozgrzaniu i obserwacja, czy błąd pojawia się po 15-30 minutach pracy |
| Miejscowe grzanie w skrzynce przyłączeniowej | Wysoka rezystancja styku, luźny terminal lub uszkodzony lut | Śruby zaciskowe, terminale, przebarwienia izolacji i termowizja |
| Spadek mocy jednego łańcucha PV | Niestabilny styk w złączu, diodzie obejściowej albo połączeniu tabbing ribbon | Junction box, przewody, punkty lutowane w module i pomiar pod obciążeniem |

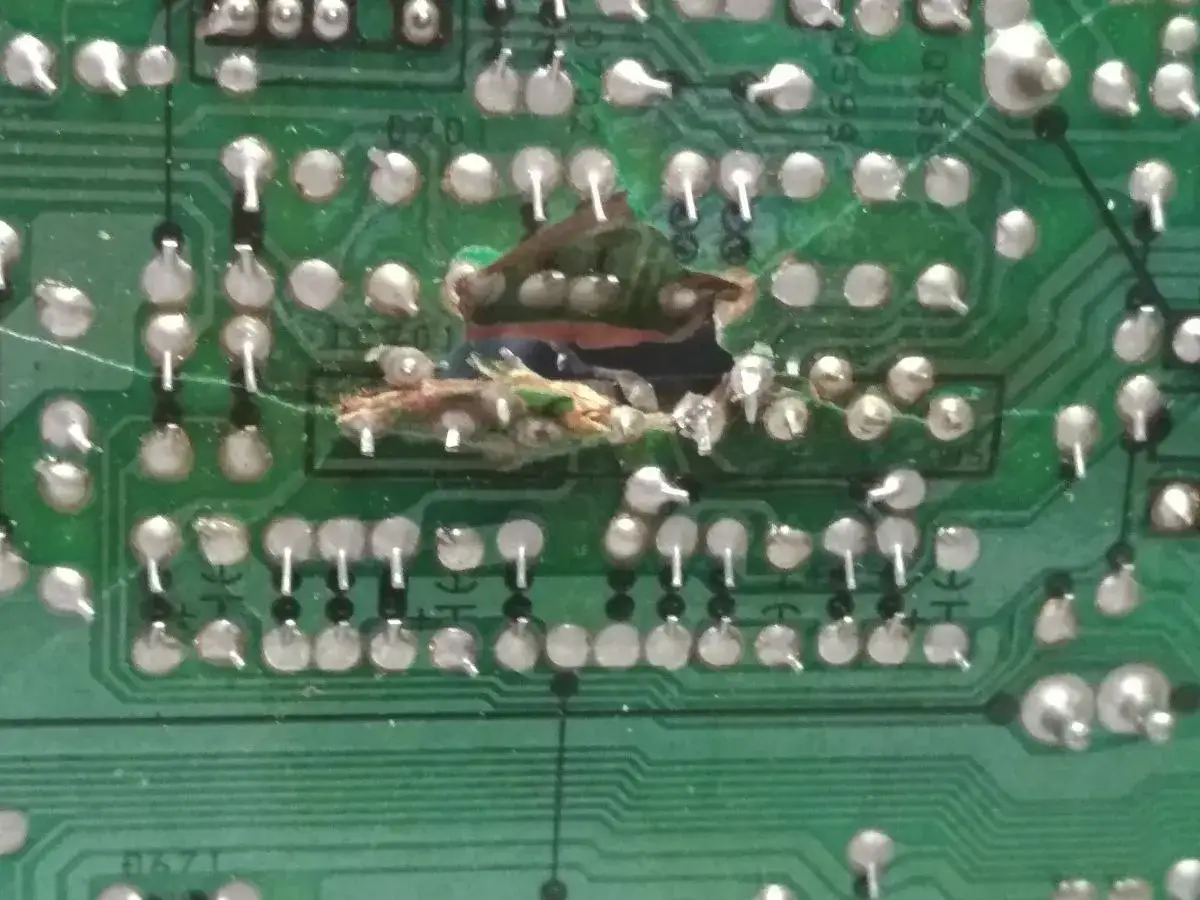

Sam wygląd spoiny też bywa zdradliwy. W lutach bezołowiowych matowa powierzchnia nie jest automatycznie wadą; większe znaczenie mają pęknięcia wokół wyprowadzenia, odspojenia, ślady przegrzania i miejsca, które reagują na nacisk lub temperaturę. Przy układach ukrytych pod obudową często potrzebny jest rentgen, a nie sama lupa. To już naturalnie prowadzi do pytania, skąd takie usterki biorą się w pierwszej kolejności.
Skąd biorą się zimne luty i mikropęknięcia
Najczęściej winne są nie pojedyncze „złe lutowanie”, tylko cały zestaw drobnych błędów. Za słabe nagrzanie, zabrudzony pad, ruch elementu podczas stygnięcia, zbyt mało topnika, naprężenia przewodu czy wibracje potrafią po czasie zrobić dokładnie ten sam efekt: mikropęknięcie i rosnącą rezystancję styku.
W instalacjach PV dochodzi jeszcze środowisko pracy. Jak podaje IEA-PVPS, w skrzynkach przyłączeniowych problem często zaczyna się od niskiej temperatury lutowania albo pozostałości chemicznych, a potem przyspieszają go dobowe i sezonowe cykle termiczne. To zwykle nie jest wada jednego dnia, tylko awaria, która dojrzewa miesiącami.
- Zbyt niska temperatura grotu lub za krótki czas grzania, przez co cyna nie zwilża metalu prawidłowo.
- Utlenione albo zabrudzone powierzchnie, które utrudniają poprawne połączenie.
- Ruch płytki, przewodu albo ciężkiego elementu w trakcie chłodzenia spoiny.
- Przegrzewanie i chłodzenie w cyklach dobowych, zwłaszcza w falownikach, przetwornicach i mikroinwerterach.
- Wibracje, luźne śruby i brak odciążenia przewodów, typowe w obudowach zewnętrznych.
Jeśli chcę przewidzieć awarię, pytam najpierw o temperaturę, obciążenie i sposób montażu, dopiero potem o sam lut. Właśnie dlatego diagnoza bez kontekstu bywa zgadywaniem, a nie serwisem.
Jak diagnozuję problem krok po kroku
Diagnostykę prowadzę od najprostszych kroków do tych bardziej kosztownych. Multimetr jest przydatny, ale sam pomiar ciągłości przy wyłączonym układzie nie daje pełnego obrazu, bo spękana spoina potrafi przewodzić „na stole”, a przerywać dopiero po rozgrzaniu albo pod obciążeniem.
| Metoda | Co daje | Ograniczenie |
|---|---|---|
| Lupa lub mikroskop | Pokazuje pęknięcia, odspojenia, przebarwienia i źle uformowaną spoinę | Nie zobaczy ukrytych połączeń pod BGA ani wewnątrz zwartego modułu |
| Test pod obciążeniem | Ujawnia przerwy zależne od temperatury i wzrostu prądu | Wymaga realnego obciążenia, a nie tylko krótkiego włączenia |
| Termowizja | Pokazuje gorące punkty w złączach, terminalach i sekcji mocy | Działa dobrze dopiero wtedy, gdy układ pracuje pod obciążeniem |
| X-ray | Pomaga ocenić ukryte spoiny, voidy, pęknięcia i zwarcia w gęstych układach | Wymaga sprzętu i doświadczenia w interpretacji obrazu |

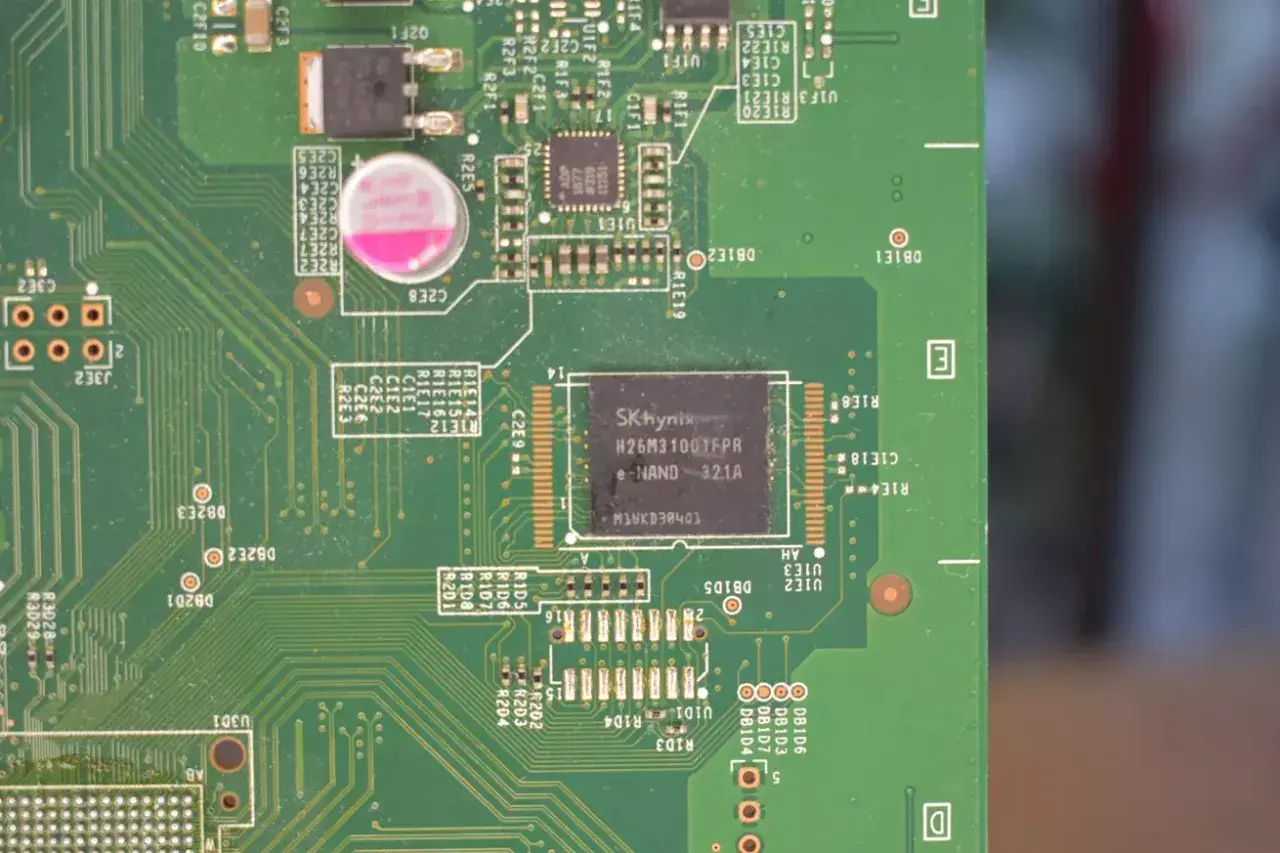

BGA to układ z kulkami lutowniczymi pod spodem, a QFN to płaski układ bez klasycznych nóżek na bokach. W obu przypadkach nie da się dobrze ocenić stanu połączenia samą lupą od góry. W takich urządzeniach jak falowniki i sterowniki ładowania łączę zawsze obraz, temperaturę i pomiar pod obciążeniem. Sam wynik jednego testu rzadko mówi całą prawdę. To już prowadzi do praktycznego pytania: kiedy naprawa naprawdę się opłaca.
Jak naprawić połączenie i kiedy lepiej wymienić płytę
Naprawa ma sens wtedy, gdy wada jest lokalna i nie zdążyła zniszczyć laminatu. Ja zwykle przelutowuję pojedynczy punkt tylko wtedy, gdy pad jest zdrowy, a problem wygląda na odosobniony; jeśli złącze jest luźne, nadpalone albo pracuje pod dużym prądem, wymieniam je zamiast dolewać cyny „na siłę”.
| Usługa | Orientacyjny koszt w Polsce | Kiedy ma sens |
|---|---|---|
| Diagnostyka | 100-300 zł | Gdy nie wiadomo, czy winne jest lutowanie, zasilanie czy logika sterowania |
| Przelutowanie jednego punktu lub złącza | 80-250 zł | Przy pojedynczej, dobrze zlokalizowanej wadzie |
| Wymiana gniazda, przekaźnika lub terminalu | 150-400 zł | Gdy element jest zużyty mechanicznie, luźny albo przegrzany |
| Rework układu BGA lub gęstej elektroniki | 300-900 zł | Tylko przy większej wartości urządzenia i dobrym dostępie do testów po naprawie |
Reballing, czyli odtworzenie kulek lutowniczych pod układem BGA, traktuję jako operację serwisową wysokiego ryzyka, a nie szybki trik. Jeśli laminat jest zwęglony, pady odchodzą razem z cyną albo usterka wraca po kilku cyklach nagrzewania, naprawa kosmetyczna przestaje mieć sens. Wtedy bardziej opłaca się wymienić moduł, a w sprzęcie pod gwarancją uruchomić procedurę serwisową, zanim ktoś poprawi temat na własną rękę. Po takiej decyzji zostaje jeszcze ważniejsza rzecz: jak nie dopuścić do powrotu awarii.
Jak ograniczyć ryzyko awarii w elektronice mocy i PV
Najtańsza naprawa to ta, której nie trzeba robić drugi raz. W praktyce oznacza to kontrolę temperatury obudowy, właściwe odciążenie przewodów i rozsądny montaż, bo większość usterek lutowanych nie bierze się z „pecha”, tylko z połączenia ciepła, drgań i słabego projektu mechanicznego.
- Zadbaj o wentylację falownika i nie zabudowuj go ciasno przy ścianie, suficie lub na gorącym poddaszu.
- Dokręcaj zaciski zgodnie z momentem z dokumentacji, a nie „na wyczucie”.
- Odciążaj przewody tak, żeby ciężar kabla nie pracował na samej spoinie.
- Po uruchomieniu sprawdź newralgiczne punkty termowizją przy realnym obciążeniu.
- W skrzynkach i złączach kontroluj przebarwienia, luz mechaniczny i ślady grzania przynajmniej raz do roku.
W PV szczególnie pilnuję skrzynek przyłączeniowych, mikroinwerterów, regulatorów ładowania i wszystkich miejsc, gdzie elektronika pracuje w podwyższonej temperaturze. Jeśli instalacja stoi w miejscu o dużych wahaniach dobowych, cykle rozgrzewania i stygnięcia przyspieszają zmęczenie spoin szybciej, niż zwykle zakłada inwestor. To prowadzi mnie do ostatniej rzeczy, którą zawsze zapisuję po naprawie.
Co sprawdzam, zanim uznam usterkę za powracającą
Jeśli problem wraca, nie zakładam od razu winy firmware'u albo „słabego urządzenia”. Najpierw pytam, czy awaria pojawia się po 15-30 minutach pracy, po nagrzaniu obudowy, po wibracji lub tylko przy wyższym poborze prądu - to zwykle od razu zawęża pole poszukiwań do konkretnego styku, sekcji zasilania albo złącza sygnałowego.
- Zapisz temperaturę otoczenia i obciążenie w chwili awarii.
- Zrób zdjęcie termowizyjne albo zwykłe zdjęcie przebarwionego miejsca po odłączeniu zasilania.
- Po naprawie wykonaj test pod obciążeniem przez co najmniej 20-30 minut, nie tylko krótkie włączenie.
- W sprzęcie PV sprawdź ponownie po pierwszym gorącym okresie pracy, bo wtedy najczęściej wychodzą ukryte pęknięcia.
Jeśli mam opisać to jednym zdaniem, to nie szukam „ładnego lutu”, tylko stabilnego połączenia, które wytrzyma temperaturę, drgania i czas. Właśnie tak podchodzę do naprawy elektroniki mocy, gdy liczy się nie szybka poprawka, lecz trwały efekt.
