Schemat podłączenia różnicówki - Zrób to dobrze i bez wybić!

Jak działa różnicówka i dlaczego przewody muszą przechodzić przez ten sam aparat

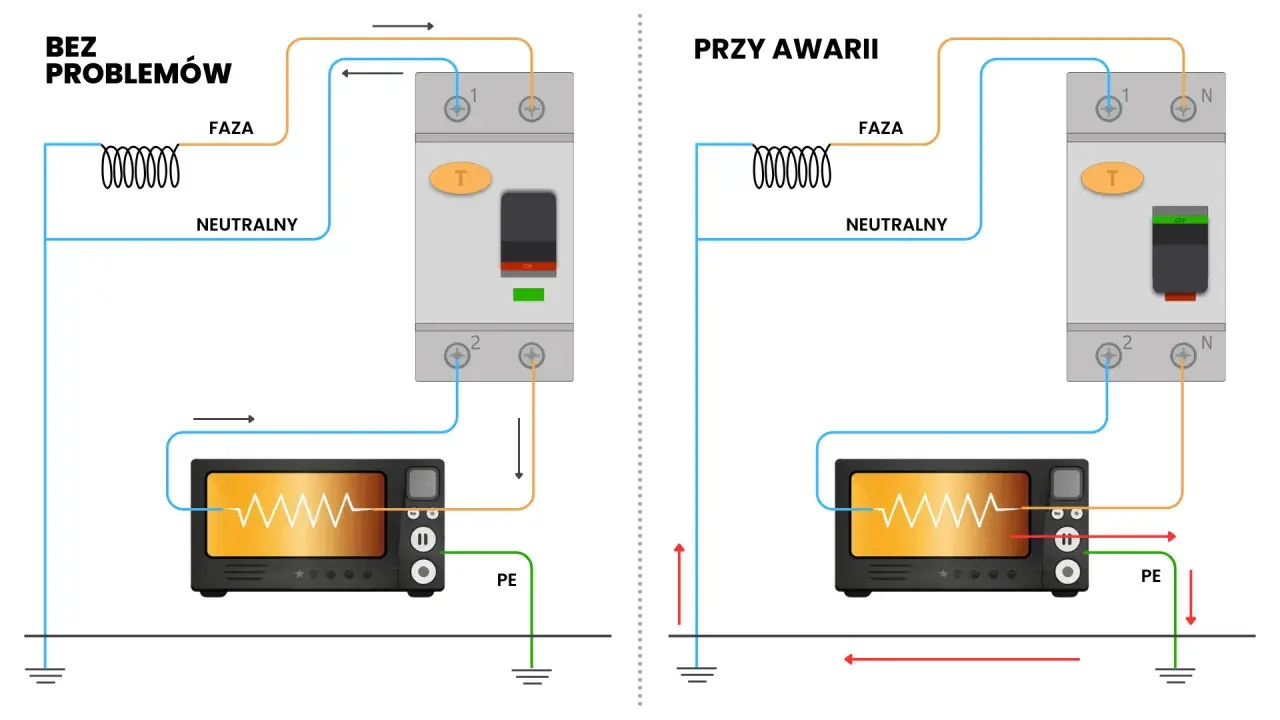

Wyłącznik różnicowoprądowy porównuje prąd, który wypływa z obwodu, z prądem, który do niego wraca. Jeśli część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia albo człowieka, aparat wykrywa różnicę i odcina zasilanie. To właśnie dlatego każdy przewód roboczy danego obwodu musi przejść przez ten sam RCD.

W praktyce oznacza to trzy rzeczy. Po pierwsze, przewód ochronny PE nie przechodzi przez różnicówkę. Po drugie, przewody neutralne po stronie wyjściowej nie mogą wracać do wspólnej listwy, jeśli ta zasila inne obwody z innym RCD. Po trzecie, układ TN-C trzeba wcześniej rozdzielić na PE i N, bo przewód PEN nie jest przewodem, który można po prostu „przeprowadzić” przez aparat. To jedna z tych zasad, których nie wolno traktować jako detalu montażowego.

Jeżeli ta logika jest jasna, sam schemat robi się dużo prostszy, a przy jednofazowym obwodzie widać ją najlepiej.

Jak wygląda schemat podłączenia w instalacji jednofazowej

W instalacji 1-fazowej najczęściej spotkasz wyłącznik 2-biegunowy albo kompaktowy układ 1P+N. Zasada jest ta sama: faza L i neutralny N wchodzą na wejście RCD, a z wyjścia trafiają do chronionego obwodu. Przewód PE omija aparat i idzie bezpośrednio na listwę ochronną.

Ja w takich układach zaczynam od sprawdzenia oznaczeń na aparacie. Wiele nowoczesnych modeli dopuszcza zasilanie od góry albo od dołu, ale nie zakładam tego z automatu. Jeżeli producent wskazał konkretne zaciski wejściowe i wyjściowe, trzymam się tych oznaczeń, bo właśnie tam kryją się różnice między modelami.

1. Wyłącz zasilanie i potwierdź brak napięcia miernikiem.
2. Wprowadź przewód L i N z zasilania na stronę wejściową RCD.
3. Z wyjścia RCD poprowadź L i N do obwodu, który ma być chroniony.
4. PE poprowadź osobno do listwy ochronnej.
5. Sprawdź, czy neutralny tego obwodu nie wraca na wspólną szynę z innymi RCD.
6. Po uruchomieniu użyj przycisku TEST i obserwuj, czy aparat zadziała prawidłowo.

W jednofazie najwięcej problemów rodzi nie sam aparat, tylko pomieszanie neutralnych. Gdy ten układ jest poprawnie rozdzielony, można przejść do wersji trójfazowej, która działa według tej samej logiki, tylko wymaga większej dyscypliny w prowadzeniu przewodów.

Jak podłącza się różnicówkę w instalacji trójfazowej

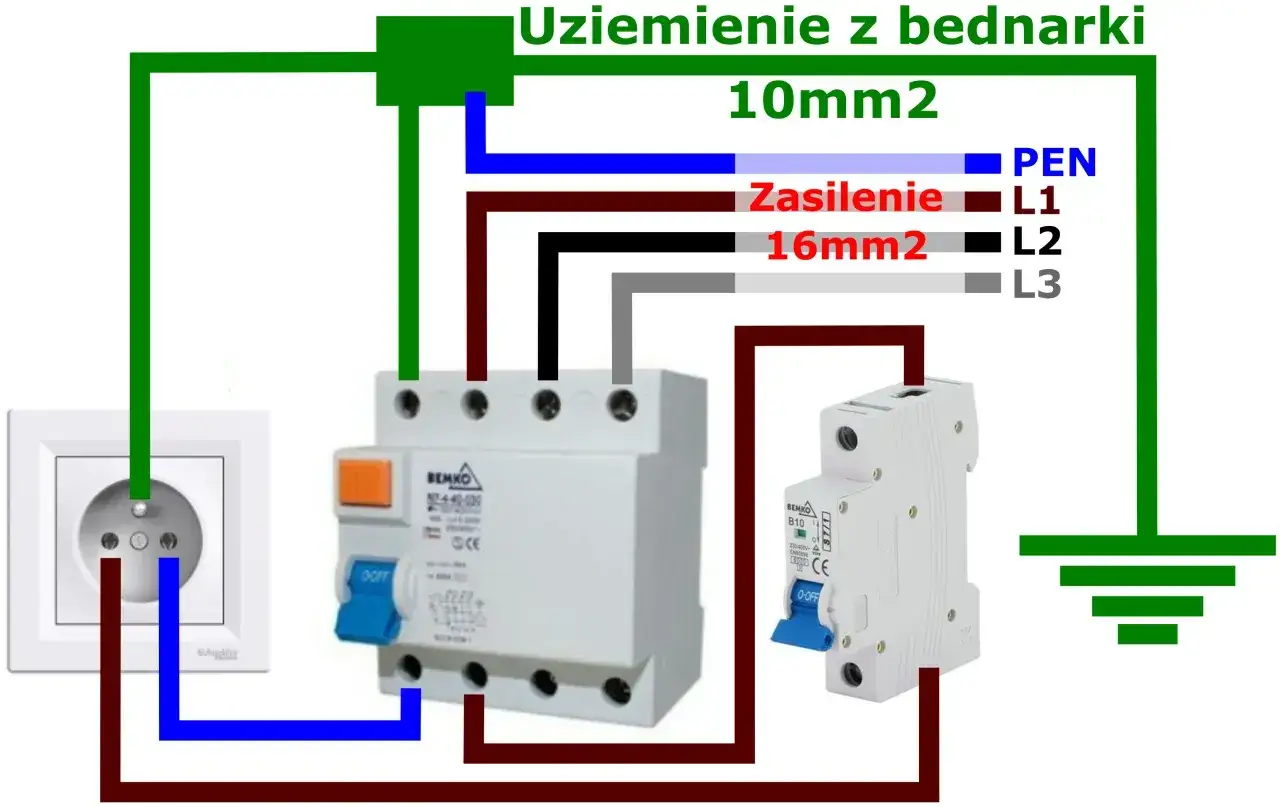

W układzie 3-fazowym stosuje się zwykle aparat 4-biegunowy. Przez RCD przechodzą wtedy L1, L2, L3 oraz N, a przewód ochronny PE nadal idzie osobno na listwę ochronną. To ważne, bo przy trzech fazach łatwo pomylić „więcej przewodów” z „większą swobodą”. W rzeczywistości zasada jest dokładnie ta sama: wszystkie przewody robocze danego obwodu muszą przejść przez ten sam przekładnik pomiarowy.

Jeśli dany odbiornik nie potrzebuje przewodu neutralnego, nie wolno przez to improwizować z mostkami czy wspólnymi listwami. W wielu 4-biegunowych modelach da się zastosować układ także do mniejszej liczby przewodów, ale tylko wtedy, gdy producent przewidział taki wariant i zachowany jest poprawny tor testowy. Tego nie zgaduje się „na oko”.

W rozdzielnicy trójfazowej warto też pamiętać o jednej praktycznej rzeczy: jeśli kilka obwodów jest chronionych przez osobne RCD, każda grupa musi mieć własny neutralny tor. Wspólna szyna N dla kilku różnicówek to prosty przepis na losowe wyzwalanie, zwłaszcza przy urządzeniach z elektroniką i filtrami przeciwzakłóceniowymi.

Gdy instalacja obejmuje jeszcze fotowoltaikę, falowniki albo ładowarkę EV, sam układ przewodów to dopiero połowa decyzji. Druga połowa to dobór odpowiedniego typu różnicówki.

Jak dobrać typ i czułość do domu, fotowoltaiki i urządzeń z elektroniką

W praktyce schemat podłączenia wyłącznika różnicowoprądowego nie wystarczy, jeśli aparat jest źle dobrany do rodzaju obciążenia. Inny typ wybiera się dla prostych obwodów rezystancyjnych, a inny tam, gdzie pracują zasilacze impulsowe, falowniki czy układy z prądem stałym. To właśnie tu najczęściej zaczynają się niepotrzebne wyłączenia albo fałszywe poczucie bezpieczeństwa.

Jeżeli mam wskazać jeden praktyczny kierunek dla nowych obwodów w domu, zwykle zaczynam od typu A, a nie od klasycznego AC. To nie jest moda, tylko reakcja na to, jak bardzo zmieniły się dzisiejsze urządzenia. Zasilacze, sterowniki, inwertery czy ładowarki generują takie przebiegi, których starszy typ aparatów po prostu nie lubi.

Przy fotowoltaice i magazynie energii nie warto zgadywać. Jeśli falownik producenta wymaga konkretnego rodzaju zabezpieczenia różnicowoprądowego, trzeba się tego trzymać. W instalacjach z elektroniką mocy typ B jest często właściwym tropem, ale ostateczna decyzja należy do dokumentacji urządzenia i projektu całej instalacji. To ważniejsze niż jakakolwiek uniwersalna rada z internetu.

Kiedy typ i czułość są już dobrane, zostaje najtrudniejsza część w praktyce: wyeliminowanie błędów, które sprawiają, że nawet poprawny aparat działa niestabilnie.

Najczęstsze błędy, które powodują niepotrzebne zadziałania

W rozdzielnicach najczęściej widzę nie awarię aparatu, tylko błąd w prowadzeniu przewodów. Dla różnicówki to wystarczy, żeby wyzwalała przy każdym większym obciążeniu albo przy starcie urządzenia z elektroniką. Najbardziej typowe problemy są zawsze podobne.

• Neutralny obwodu wraca na wspólną szynę zamiast na własną listwę za danym RCD.
• PE i N są połączone po stronie wyjściowej, co natychmiast zaburza pomiar.
• Przez aparat przeprowadzono tylko fazę, a neutralny „poszedł bokiem”.
• W układzie TN-C ktoś próbował zastosować RCD bez wcześniejszego rozdzielenia PEN na PE i N.
• Dobór typu AC do obwodu z falownikiem, pompą ciepła albo ładowarką EV.
• Brak testu po montażu albo test wykonany tylko „na oko”, bez sprawdzenia toru przewodów.

Objawy też są dość czytelne. Jeżeli aparat wybija od razu po załączeniu całego obwodu, podejrzewam zwarcie, błędny mostek albo źle prowadzony neutralny. Jeżeli wyzwala dopiero przy starcie konkretnego urządzenia, szukam problemu w jego filtrach, upływach albo niepasującym typie RCD. Jeżeli wyłącza się losowo, zwykle winna jest mieszanka neutralnych między obwodami.

Najrozsądniej traktuję to tak: jeśli po poprawnym ułożeniu przewodów różnicówka nadal zachowuje się dziwnie, nie „męczę” aparatu kolejnymi próbami. Wtedy trzeba przejść do pomiarów i sprawdzić całą instalację, a nie sam wyłącznik. To prowadzi już do ostatniego etapu: kontroli przed załączeniem i momentu, w którym lepiej oddać sprawę elektrykowi.

Co sprawdzić przed pierwszym załączeniem i kiedy lepiej zatrzymać się na etapie projektu

Przed pierwszym uruchomieniem robię krótką, ale konkretną kontrolę. To oszczędza czas i zwykle od razu pokazuje, czy układ ma sens, czy tylko wygląda dobrze na schemacie. W instalacjach domowych i PV ta lista naprawdę ma znaczenie, bo większość problemów da się wychwycić jeszcze przed podaniem napięcia.

• Sprawdzam, czy sieć jest TN-S, TN-C-S czy TT i czy PEN został rozdzielony we właściwym miejscu.
• Weryfikuję, czy wszystkie przewody robocze chronionego obwodu przechodzą przez ten sam RCD.
• Kontroluję, czy PE nie został przypadkiem poprowadzony przez aparat.
• Patrzę, czy neutralne za różnymi różnicówkami nie są połączone wspólną szyną.
• Uruchamiam przycisk TEST i sprawdzam, czy aparat reaguje zgodnie z oczekiwaniem.
• Jeśli w obwodzie pracuje falownik, pompa ciepła, magazyn energii albo ładowarka EV, porównuję typ RCD z dokumentacją urządzenia.

Jeżeli któryś z tych punktów budzi wątpliwości, nie traktuję tego jako drobiazg. To właśnie takie detale decydują, czy wyłącznik różnicowoprądowy faktycznie chroni instalację i domowników, czy tylko generuje problemy. W praktyce najbezpieczniej jest zatrzymać się tam, gdzie kończy się pewność, i zlecić dalsze prace osobie z odpowiednimi uprawnieniami oraz miernikami.

Dobrze podłączona różnicówka nie wymaga „poprawiania” po tygodniu użytkowania. Jeśli przewody są poprowadzone zgodnie z zasadą jednego toru dla wszystkich żył roboczych, neutralne są odseparowane, a typ aparatu pasuje do odbiorników, instalacja zwykle pracuje stabilnie i bez niespodzianek.
