Bezpieczeństwo instalacji elektrycznej nie kończy się na bezpiecznikach. To właśnie wyłącznik różnicowoprądowy wychwytuje sytuacje, w których prąd „ucieka” poza normalny tor, i potrafi odłączyć zasilanie, zanim uszkodzenie przerodzi się w porażenie albo pożar. Poniżej wyjaśniam, jak działa, kiedy ma sens, jakie typy spotkasz w rozdzielnicy i na co zwrócić uwagę przy domu, garażu oraz instalacji fotowoltaicznej.
Najważniejsze informacje o ochronie różnicowej w instalacji
- RCD porównuje prąd wypływający i wracający w obwodzie; jeśli pojawi się różnica, odłącza zasilanie.
- Najczęściej chroni ludzi przed skutkami uszkodzenia izolacji, ale nie zastępuje zabezpieczenia nadprądowego.
- W domach najpopularniejsza jest czułość 30 mA, a wyższe wartości stosuje się do innych zadań, np. ochrony przeciwpożarowej.
- W instalacjach z elektroniką, falownikiem lub fotowoltaiką dobór typu ma znaczenie: nie każdy aparat reaguje na te same przebiegi prądu.
- Przycisk testu warto uruchamiać regularnie, zwykle raz w miesiącu, ale zawsze zgodnie z instrukcją konkretnego urządzenia.
- Jednym z najczęstszych błędów jest wspólny przewód neutralny dla kilku obwodów zabezpieczonych osobnymi aparatami.
Co robi różnicówka w instalacji i kiedy naprawdę chroni

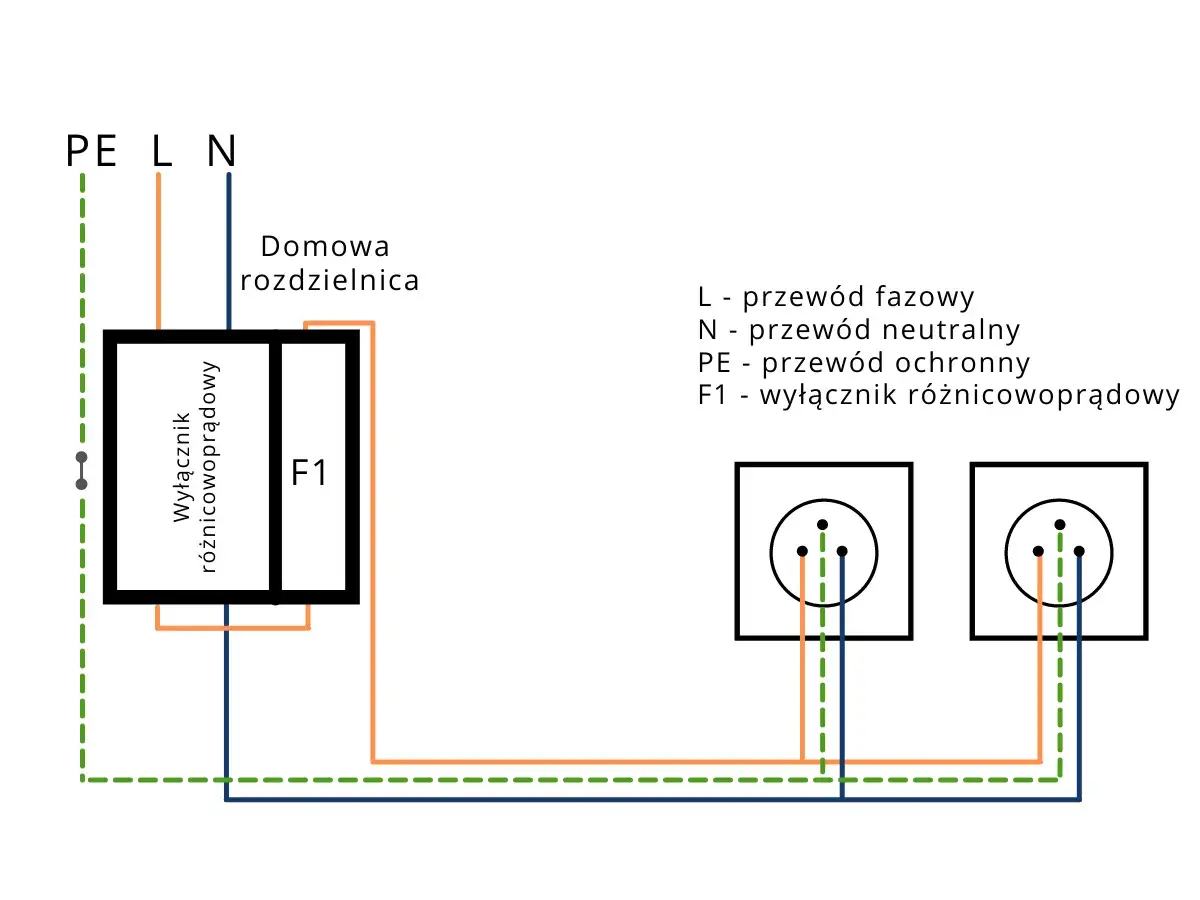

W uproszczeniu działa jak strażnik równowagi. Jeśli do obwodu wpływa 10 A, to tyle samo powinno z niego wrócić. Gdy część prądu „ucieka” przez uszkodzoną izolację, mokre obudowy, człowieka albo przewód ochronny, aparat wykrywa różnicę i odłącza zasilanie.
W praktyce oznacza to ochronę tam, gdzie zwykły bezpiecznik często nie zdąży zadziałać. Bezpiecznik lub wyłącznik nadprądowy reaguje na przeciążenie i zwarcie, a urządzenie różnicowe ma zupełnie inne zadanie: ma wyłapać niebezpieczny upływ do ziemi. Dlatego oba elementy zwykle pracują razem, a nie zamiast siebie.
Ja zawsze tłumaczę to klientom tak: jeśli przewód zostanie uszkodzony, a metalowa obudowa urządzenia znajdzie się pod napięciem, RCD może odłączyć obwód szybciej, niż człowiek zorientuje się, że coś jest nie tak. To właśnie w tym tkwi jego wartość, szczególnie w łazienkach, kuchniach, garażach i na zewnątrz. Z tego prostego mechanizmu wynika też to, czego ta ochrona nie załatwia, więc przechodzę do działania krok po kroku.
Jak działa pomiar prądu upływu
W środku urządzenia znajduje się przekładnik sumujący, przez który przechodzą przewody zasilające obwód. Dopóki prąd wpływający i wypływający są sobie równe, układ pozostaje w spoczynku. Gdy pojawia się upływ, powstaje prąd różnicowy i aparat odłącza obwód.
To rozwiązanie jest skuteczne, ale nie magiczne. Nie chroni przed każdym możliwym scenariuszem porażenia. Jeśli ktoś dotknie jednocześnie przewodu fazowego i neutralnego za aparatem, a prąd wraca tym samym torem, urządzenie może nie zobaczyć istotnej różnicy. Dlatego wciąż potrzebne są poprawne uziemienie, połączenia wyrównawcze, właściwy projekt obwodów i zdrowy rozsądek przy eksploatacji.
Ważna jest też współpraca z innymi zabezpieczeniami. RCD nie zastępuje wyłącznika nadprądowego, bo nie reaguje na klasyczne przeciążenie tak, jak robi to „eska”. Z punktu widzenia praktyki instalacyjnej to ważna różnica: jeden element pilnuje bezpieczeństwa ludzi i wykrywa upływ, drugi chroni przewody przed skutkami zbyt dużego prądu. Gdy rozumie się ten podział, łatwiej wybrać odpowiedni aparat do konkretnego obwodu.
Jak dobrać typ i czułość do obwodu
Dobór nie powinien opierać się na zasadzie „wezmę taki sam jak wszędzie”. Ja zaczynam od pytania, jakie odbiorniki będą podłączone do obwodu i czy pojawia się w nim elektronika, falownik albo składowa stała. To właśnie od tego zależy, czy wystarczy prostszy model, czy potrzebny będzie aparat odporniejszy na bardziej złożone przebiegi.
Czułość mówi, jak ma reagować
Najczęściej spotkasz trzy praktyczne poziomy czułości:
| Czułość | Najczęstsze zastosowanie | Co warto zapamiętać |
|---|---|---|
| 30 mA | Ochrona dodatkowa ludzi w obwodach gniazd, łazienek, kuchni, ogrodu | To najpopularniejszy wybór w budownictwie mieszkaniowym |
| 100 mA | Układy, w których liczy się ochrona przeciwpożarowa lub większa selektywność | Nie zastępuje 30 mA tam, gdzie chodzi o ochronę osób |
| 300 mA | Główne zabezpieczenia przeciwpożarowe i rozwiązania selektywne | Często występuje jako wersja zwłoczna, żeby nie wyłączać wszystkiego przy drobnym upływie |
Jeśli mam wskazać jedną regułę, to jest ona prosta: do ochrony ludzi najczęściej wybiera się 30 mA, a wyższe wartości stosuje się tam, gdzie ważniejsze jest ograniczenie skutków większego upływu lub poprawa selektywności całej instalacji.
Przeczytaj również: Ile zarabia elektryk w Danii? Zaskakujące różnice w wynagrodzeniach
Typ musi pasować do odbiorników
| Typ | Co wykrywa | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| AC | Prąd przemienny sinusoidalny | Starsze, proste obwody bez elektroniki | Bywa zbyt wąski dla nowoczesnych odbiorników |
| A | Prąd przemienny i pulsujący stały | Typowy wybór do mieszkań, sprzętu AGD i wielu nowoczesnych obwodów | Wciąż trzeba sprawdzić wymagania konkretnego falownika lub ładowarki |
| F | Jak typ A, ale lepiej radzi sobie z obciążeniami jednofazowymi z elektroniką | Pompy, klimatyzacja, niektóre urządzenia z przetwornicą | Nie jest automatycznie lepszy w każdej sytuacji |
| B | Także składowe o charakterze stałym i bardziej złożone przebiegi | Falowniki, część instalacji PV, ładowarki EV i układy przemysłowe | Dobór trzeba oprzeć na dokumentacji urządzenia, a nie na domysłach |
W nowych instalacjach bardzo często kończy się na typie A, ale przy fotowoltaice, magazynie energii, pompie ciepła albo ładowarce samochodu elektrycznego nie zgaduję. Sprawdzam instrukcję producenta, bo to ona decyduje, czy potrzebny będzie typ A, F czy B. Taki porządek oszczędza późniejszych problemów z wyzwalaniem lub fałszywymi alarmami.
Gdzie ma największy sens w domu i przy fotowoltaice
W typowym domu najbardziej uzasadnione są obwody, które pracują w wilgoci, na zewnątrz albo obsługują urządzenia przenośne. Łazienka, kuchnia, pralnia, garaż, gniazda ogrodowe i warsztat to miejsca, gdzie ryzyko uszkodzenia izolacji jest po prostu większe. Tam dodatkowa ochrona daje realny efekt, a nie tylko „ładnie wygląda w rozdzielnicy”.
W instalacjach PV temat staje się bardziej złożony. Falownik może wprowadzać zakłócenia i składowe, z którymi prostszy aparat nie radzi sobie tak dobrze jak z klasycznym odbiorem domowym. Z mojego doświadczenia wynika, że najwięcej błędów bierze się nie z samego doboru zabezpieczenia, tylko z założenia, że „jedno rozwiązanie pasuje do wszystkiego”. A tak po prostu nie jest.
Warto też pamiętać o układzie sieci. W starszych instalacjach z TN-C problemem bywa już sam punkt rozdziału przewodu PEN na PE i N. Jeśli ten podział jest wykonany nieprawidłowo, ochrona różnicowa nie będzie działała tak, jak powinna. To jeden z powodów, dla których modernizację starej rozdzielnicy najlepiej traktować jako projekt, a nie szybki zakup urządzenia „na oko”.
W praktyce RCD nie zastępuje również ochrony przepięciowej, połączeń wyrównawczych ani poprawnego uziomu. To element większej układanki, a nie samodzielne rozwiązanie wszystkich problemów. I właśnie dlatego warto go regularnie sprawdzać, zamiast zakładać, że skoro jest zamontowany, to zawsze zadziała.
Jak sprawdzać sprawność bez ryzyka

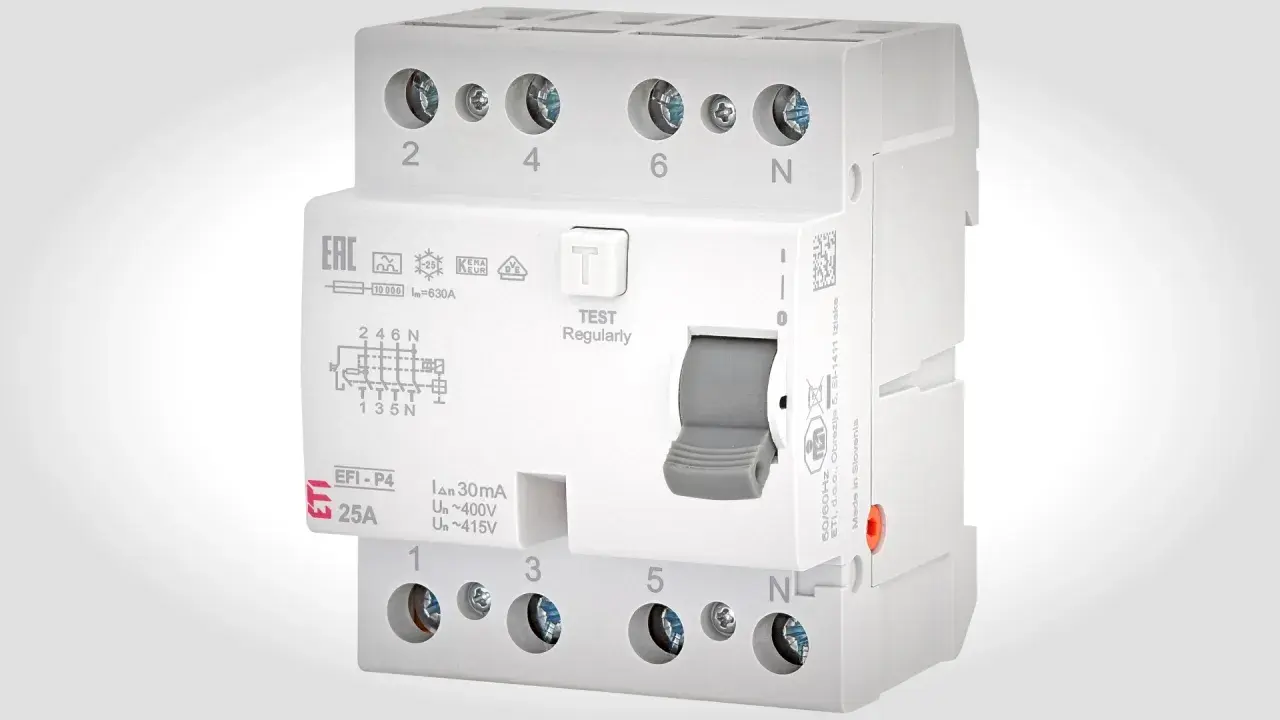

Najprostszy test to przycisk oznaczony zwykle jako TEST albo T. Jego naciśnięcie symuluje niewielki upływ i powinno spowodować natychmiastowe odłączenie obwodu. Jeśli aparat nie reaguje, to dla mnie jest sygnał ostrzegawczy, a nie drobna niedogodność.
Regularność ma znaczenie. W praktyce instalacyjnej najczęściej przyjmuje się sprawdzenie raz w miesiącu, ale zawsze trzeba trzymać się instrukcji konkretnego producenta. To szybka czynność, która nie zastępuje pełnego pomiaru, ale pozwala wykryć sytuację, w której mechanizm wyzwalający przestał działać albo zaczął się zacinać.
- Test wykonuj przy normalnie zasilonej instalacji, zgodnie z opisem na obudowie.
- Po zadziałaniu przywróć aparat do stanu gotowości i sprawdź, czy obwód wrócił do pracy.
- Jeśli test wybija zasilanie tylko czasami, nie uznawaj tego za „normę pracy”.
- Gdy urządzenie nie reaguje na przycisk testu, wezwij elektryka i nie odkładaj tematu.
Ważne rozróżnienie: test przyciskiem to próba funkcjonalna, a nie pełny pomiar parametrów ochrony. Jeśli zależy Ci na pewności, mierzy się czas i prąd zadziałania specjalnym testerem. To szczególnie istotne po modernizacji rozdzielnicy, po zalaniu, po burzy albo po dłuższym okresie nieużywania obiektu.
Najczęstsze błędy, które widzę w praktyce
Najgorszy błąd to przekonanie, że sam aparat załatwia wszystko. W rzeczywistości najwięcej kłopotów powodują drobiazgi montażowe i złe założenia projektowe. Właśnie tam kończy się teoria, a zaczyna praktyka.
- Wybór typu AC tam, gdzie instalacja ma elektronikę, falownik lub inne nieliniowe odbiorniki.
- Mieszanie przewodów neutralnych między kilkoma obwodami zabezpieczonymi osobnymi aparatami.
- Traktowanie RCD jako zamiennika zabezpieczenia nadprądowego.
- Zbyt duża liczba obwodów pod jednym urządzeniem, co kończy się częstym i uciążliwym wyzwalaniem.
- Montowanie ochrony bez wcześniejszego uporządkowania uziemienia i połączeń wyrównawczych.
- Ignorowanie okresowych testów, bo „przecież nic się nie dzieje”.
W instalacjach z fotowoltaiką albo ładowaniem EV najczęściej pojawia się jeszcze jeden problem: dobór na skróty. Jeśli producent falownika wymaga konkretnego typu albo dodatkowego monitoringu składowej DC, to nie jest to sugestia marketingowa, tylko warunek poprawnej pracy. W tym miejscu oszczędzanie zwykle kończy się wyższym kosztem później.
Jeśli aparat wyzwala bez wyraźnej przyczyny, nie zwiększałbym po prostu jego czułości. Najpierw szukam wilgoci, uszkodzonego odbiornika, błędnie rozdzielonego neutralnego albo przeciążonego obwodu. Zmiana na „mniej wrażliwy” model bez diagnozy tylko maskuje problem.
Co warto sprawdzić przed modernizacją rozdzielnicy
Gdy modernizuję starą rozdzielnicę, zaczynam od trzech pytań: jaki jest układ sieci, jakie odbiorniki będą pracowały w obwodach i czy w instalacji pojawiają się urządzenia z elektroniką mocy. Dopiero potem dobieram czułość, typ i liczbę aparatów. Taki porządek jest mniej efektowny niż szybki zakup, ale daje dużo lepszy efekt w eksploatacji.
Jeśli masz dom z fotowoltaiką, pompą ciepła albo ładowarką samochodu, ta ostrożność jest szczególnie ważna. W takich układach nie szukam jednego uniwersalnego rozwiązania, tylko zgodności całego zestawu: rozdzielnicy, przewodów, zabezpieczeń i dokumentacji urządzeń. To właśnie ta zgodność decyduje, czy instalacja będzie spokojnie pracować latami, czy będzie regularnie wybijać przy najmniej wygodnym momencie.
Najkrócej mówiąc: dobrze dobrana ochrona różnicowa ma być niewidoczna na co dzień, ale bezwzględna wtedy, gdy pojawi się upływ. Jeśli chcesz uniknąć przypadkowych wyłączeń i jednocześnie realnie zwiększyć bezpieczeństwo, patrz nie tylko na sam aparat, ale na cały obwód i charakter odbiorników. To podejście w praktyce działa najlepiej.
