Uziom to element, który odprowadza prąd do ziemi i porządkuje działanie całej ochrony przeciwporażeniowej oraz odgromowej. W praktyce nie chodzi o sam metal w gruncie, ale o to, czy układ ma niską rezystancję, dobre połączenia i sensownie współpracuje z zabezpieczeniami. Ten tekst pokazuje, jak to działa w domu, w fotowoltaice, jakie są najczęstsze rozwiązania i jak sprawdza się ich skuteczność.
Najważniejsze rzeczy o uziemieniu, które warto wiedzieć od razu
- Najważniejsza jest ciągłość połączeń i niski opór drogi do gruntu, a nie samo wbicie metalu w ziemię.
- W nowych budynkach najczęściej planuje się uziemienie fundamentowe, a w istniejących obiektach często stosuje się układ otokowy lub pionowe elektrody.
- W instalacjach fotowoltaicznych trzeba uwzględnić ramy modułów, konstrukcję wsporczą, falownik, ograniczniki przepięć i prowadzenie przewodów ochronnych.
- Pomiar rezystancji wykonuje się technicznie, zwykle metodą 3- lub 4-przewodową z sondami pomocniczymi.
- W praktyce często dąży się do wartości poniżej 10 Ω, ale nie jest to uniwersalna granica dla każdej instalacji.
Do czego służy i kiedy naprawdę ma znaczenie
Najprościej mówiąc, układ uziemiający ma stworzyć bezpieczną drogę dla prądu uszkodzeniowego, przepięcia albo ładunku, który nie powinien zostać na obudowie urządzenia. Dzięki temu napięcie dotykowe spada szybciej, a zabezpieczenia mają większą szansę zadziałać tak, jak zaplanował projektant.
W domu widać to głównie przy ochronie przeciwporażeniowej. W praktyce liczy się nie tylko to, że coś jest połączone z gruntem, ale też czy połączenie ma odpowiednią jakość, czy jest ciągłe i czy nie ma po drodze luźnych, skorodowanych styków. Dobrze wykonane uziemienie nie jest dodatkiem, tylko częścią bezpieczeństwa całej instalacji.
W fotowoltaice dochodzi jeszcze druga warstwa. Metalowa konstrukcja, ramy modułów, falownik i ochronniki przeciwprzepięciowe muszą pracować jako jeden układ, bo przy wyładowaniach atmosferycznych i przepięciach liczy się każda przerwa, zbędna pętla i każdy źle poprowadzony przewód. Im lepiej zorganizowana droga dla prądu, tym mniejsze ryzyko uszkodzeń elektroniki i problemów eksploatacyjnych.
Warto też pamiętać, że to nie jest rozwiązanie „na wszelki wypadek” tylko po to, aby było. Jego sens ujawnia się wtedy, gdy instalacja ma realny kontakt z metalowymi obudowami, z konstrukcją nośną, z SPD albo z ochroną odgromową. Kiedy już wiadomo, po co to wszystko robić, łatwiej przejść do doboru odpowiedniego rozwiązania.
To prowadzi wprost do pytania, jakie warianty spotyka się najczęściej i który z nich ma sens w danym budynku.
Jakie rozwiązania spotyka się najczęściej
W praktyce nie ma jednego uniwersalnego układu. Inaczej planuje się go w nowym domu jednorodzinnym, inaczej w starszym budynku po modernizacji, a jeszcze inaczej w instalacji PV na dachu czy na gruncie. Ja patrzę na to zawsze przez trzy pytania: co już jest w obiekcie, jaki jest grunt i jaką ochronę trzeba zbudować.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Fundamentowe uziemienie | Na etapie budowy nowego obiektu, zanim wyleje się i zasypie fundamenty | Bardzo trwałe, zwykle daje dobrą jakość połączenia z gruntem i mało kosztuje na etapie stanu surowego | Trzeba je przewidzieć wcześniej; później jego dołożenie bywa trudne albo nieopłacalne |
| Otokowe uziemienie | Gdy trzeba objąć budynek przewodem prowadzonym wokół obiektu | Dobrze współpracuje z ochroną odgromową i daje czytelny układ wokół bryły budynku | Wymaga miejsca w gruncie i sensownego połączenia z resztą instalacji |
| Pionowe elektrody | Gdy grunt jest słaby, przestrzeń ograniczona albo trzeba dołożyć dodatkową drogę do ziemi | Da się je rozbudować stopniowo, dokładując kolejne pręty | Jeden pręt często nie wystarcza, zwłaszcza w suchym lub piaszczystym gruncie |
| Wykorzystanie elementów naturalnych | Gdy w obiekcie są już metalowe elementy nadające się do włączenia do systemu | Oszczędza materiał i skraca roboty | Nie wolno zakładać skuteczności bez sprawdzenia ciągłości i pomiaru |
Właśnie dlatego sam typ układu nie wystarczy. Trzeba jeszcze wiedzieć, jak ma działać w instalacji jako całość, zwłaszcza gdy pojawia się fotowoltaika i elektronika mocy.
Jak działa w domu i przy fotowoltaice
Po stronie AC
W typowej instalacji domowej przewód ochronny łączy metalowe obudowy urządzeń, rozdzielnic i punktów ochronnych z układem uziemiającym. Gdy dojdzie do przebicia izolacji, prąd uszkodzeniowy ma wtedy krótszą i przewidywalną drogę, co ułatwia zadziałanie zabezpieczenia nadprądowego albo różnicowoprądowego.
To ważne, bo w praktyce nie chodzi wyłącznie o ochronę człowieka przed porażeniem. Układ ma też ograniczać skutki przepięć, stabilizować potencjały i zapewniać punkt odniesienia dla całej instalacji. Bez tego nawet dobrze dobrane zabezpieczenia nie pracują tak pewnie, jak powinny.
Przeczytaj również: Ile zarabia inżynier elektryk w Niemczech? Zaskakujące różnice w wynagrodzeniach
Po stronie DC i konstrukcji PV
W instalacjach fotowoltaicznych sprawa robi się bardziej wymagająca. Jak przypomina UDT, trzeba sprawdzić m.in. uziemienie funkcjonalne po stronie DC, połączenia wyrównawcze ram oraz to, czy przewody ochronne są prowadzone w wiązce równolegle do kabli prądu stałego. Taki układ zmniejsza pętle indukcyjne i pomaga ograniczać napięcia wywołane przez wyładowania atmosferyczne.

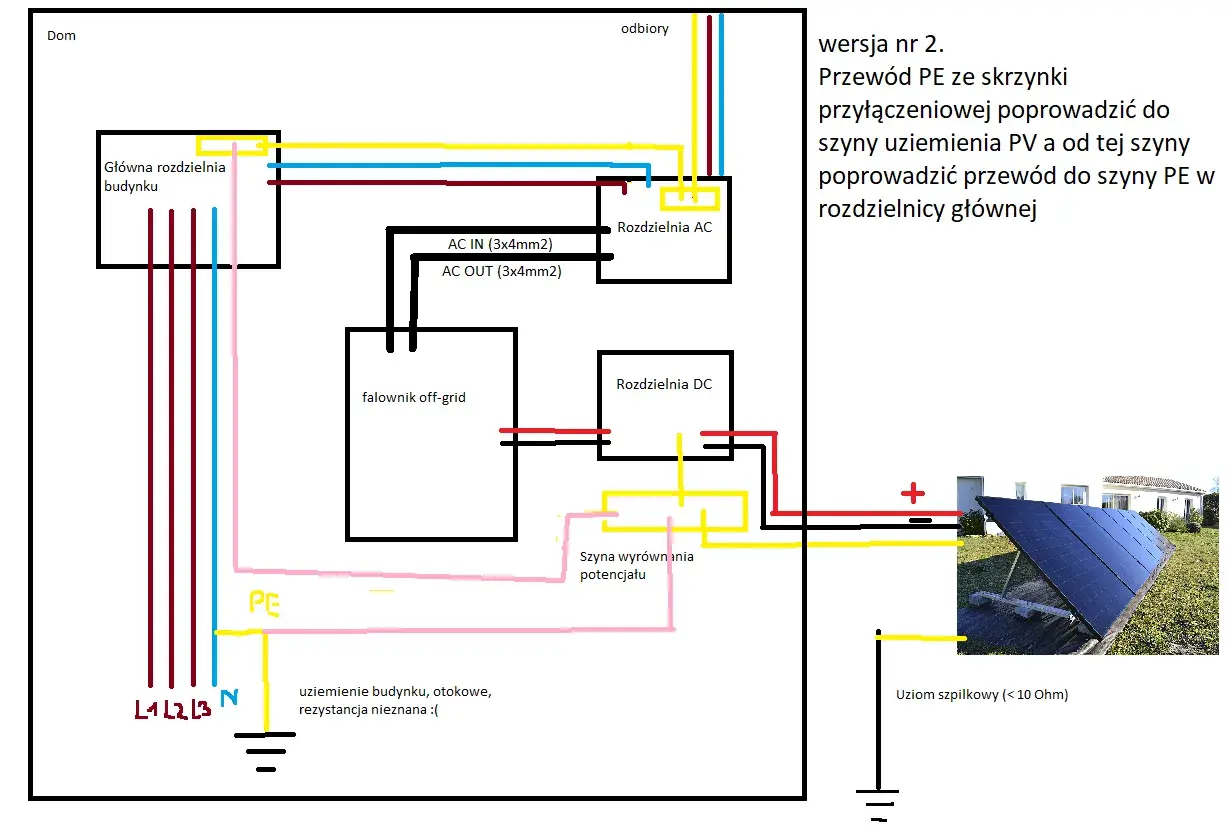

W praktyce włączam do jednego systemu kilka elementów: konstrukcję wsporczą, ramy modułów, obudowę falownika, ograniczniki przepięć oraz, jeśli obiekt ma ochronę odgromową, także elementy tego układu. Największy błąd polega na traktowaniu tych części jak osobnych światów. One muszą współpracować, bo inaczej przepięcie znajdzie sobie drogę tam, gdzie nie powinno.
To szczególnie ważne przy długich trasach kablowych i przy dachach, na których konstrukcja PV jest narażona na pole elektromagnetyczne podczas burzy. W takich miejscach projektant powinien myśleć nie tylko o mocy i okablowaniu, ale też o tym, gdzie wróci prąd udarowy i jak zostanie rozprowadzony potencjał.
Kiedy wiadomo już, co trzeba połączyć, pozostaje najtrudniejsze z punktu widzenia wykonawstwa: zrobić to porządnie, a nie „na szybko”.
Jak projektuje się i wykonuje skuteczny układ
Najlepsze efekty daje prosty porządek prac. Zaczynam od gruntu, potem wybieram typ elektrody, a na końcu pilnuję połączeń i trasy przewodów. Brzmi banalnie, ale właśnie na tych etapach pojawia się najwięcej błędów.
- Sprawdza się warunki gruntu. Suchy piasek, żwir i kamieniste podłoże zwykle pogarszają parametry. W takim miejscu jeden punkt kontaktu z ziemią rzadko wystarcza.
- Dobiera się układ do obiektu. W nowym domu często wystarcza fundamentowe uziemienie, w starszym obiekcie trzeba je dobudować wokół budynku albo rozbudować pionowymi elektrodami.
- Łączy się elementy możliwie krótko i prosto. Każda zbędna pętla i każdy długi odcinek przewodu zwiększa ryzyko problemów przy przepięciach.
- Zabezpiecza się połączenia przed korozją. Sama stal czy miedź nie wystarczy, jeśli zacisk po kilku sezonach poluzuje się albo zżre go wilgoć.
- Uwzględnia się rozbudowę instalacji. Przy PV, magazynie energii albo ładowarce EV lepiej od razu przewidzieć rezerwę niż potem dokładać elementy doraźnie.
- Trzyma się zasad połączeń wyrównawczych. Metalowe części obiektu mają pracować na wspólnym potencjale, a nie tworzyć przypadkową sieć połączeń.
Jeżeli układ ma pracować z fotowoltaiką, dochodzi jeszcze jedna zasada, którą lubię powtarzać klientom: najpierw porządek w połączeniach, dopiero potem estetyka. Krótka i sensowna trasa przewodu ochronnego daje więcej niż długi, efektowny łuk prowadzony „żeby ładnie wyglądało”.
Po wykonaniu instalacji nie da się już zgadywać, czy wszystko działa poprawnie. To trzeba po prostu zmierzyć.
Jak sprawdza się rezystancję i co oznacza wynik
W dokumencie udostępnionym przez Gov.pl zaleca się pomiar metodą techniczną 3- lub 4-przewodową z użyciem uziomów pomocniczych. Sondy ustawia się w jednej linii, zwykle w odległości 10-20 m, a odczyt powtarza się trzy razy, za każdym razem przesuwając elektrodę napięciową. Z tych wyników bierze się średnią.
To ważne, bo taki pomiar eliminuje część przypadkowych błędów i daje bardziej wiarygodny obraz niż jednorazowy odczyt. Jeśli ktoś obiecuje ocenę bez miernika albo wyłącznie na podstawie oględzin, to zwykle skraca drogę nie tam, gdzie trzeba.
| Wynik | Co zwykle oznacza |
|---|---|
| Wartość niska i stabilna | Układ ma dobrą drogę do gruntu, ale nadal trzeba sprawdzić ciągłość połączeń i dokumentację pomiarową. |
| Poniżej 10 Ω | Często jest to bardzo dobry cel projektowy, zwłaszcza tam, gdzie ważna jest ochrona odgromowa i przeciwprzepięciowa. |
| Wyraźnie powyżej 10 Ω | To sygnał do analizy gruntu, liczby elektrod, głębokości montażu i jakości połączeń. |
| Bardzo wysoka wartość lub brak odczytu | Układ może być przerwany, źle połączony albo praktycznie nieskuteczny. |
Nie traktuję granicy 10 Ω jak magicznego progu dla każdej instalacji. W wielu przypadkach jest to sensowny punkt odniesienia, ale ostateczny wymóg zależy od projektu, typu obiektu i systemu ochrony. Właśnie dlatego wynik trzeba czytać razem z dokumentacją, a nie w oderwaniu od niej.
Sam pomiar powinien trafić do protokołu, bo bez zapisu nie ma czego porównać przy kolejnej modernizacji, rozbudowie albo przeglądzie okresowym. I właśnie tu wychodzi na jaw, czy instalacja była zaprojektowana jako całość, czy tylko „zrobiona przy okazji”.
Skoro mamy już projekt, wykonanie i pomiar, pozostaje ostatnia rzecz, czyli kontrola przy odbiorze oraz po zmianach w instalacji.
Na co patrzeć przed odbiorem i po modernizacji PV
Przy odbiorze nie sprawdzałbym tylko samego wyniku pomiaru. Patrzę również na to, czy wszystko jest logicznie połączone, opisane i dostępne do późniejszego serwisu. W fotowoltaice to szczególnie ważne, bo jedna rozbudowa potrafi zmienić warunki pracy całego układu ochronnego.
- Czy wszystkie połączenia są trwałe, dokręcone i zabezpieczone przed korozją.
- Czy ramy modułów, konstrukcja wsporcza, falownik i SPD pracują w jednym systemie ochrony.
- Czy przewody ochronne nie są prowadzone zbyt długo i nie tworzą zbędnych pętli.
- Czy po montażu wykonano pomiar i wpisano go do protokołu.
- Czy po każdej rozbudowie, naprawie albo wymianie elementów powtórzono kontrolę.
- Czy oznaczenia, schemat i opis punktów ochronnych są czytelne dla serwisu i straży pożarnej.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: uziemienie trzeba traktować jak element projektu, a nie jak dodatek do końcowego etapu robót. To podejście szczególnie dobrze działa w fotowoltaice, gdzie od jakości połączeń zależy nie tylko bezpieczeństwo ludzi, ale też trwałość elektroniki i ochrona przeciwprzepięciowa całego systemu.
