Dobrze wykonane uziemienie decyduje o tym, czy instalacja elektryczna bezpiecznie odprowadzi prąd uszkodzeniowy i ograniczy ryzyko porażenia, uszkodzenia sprzętu oraz problemów przy przepięciach. W praktyce chodzi nie tylko o sam uziom, ale też o połączenia wyrównawcze, przewód ochronny PE, główną szynę uziemiającą i poprawny pomiar po montażu. Poniżej wyjaśniam, jak to działa, co trzeba sprawdzić i co ma znaczenie szczególnie w instalacji fotowoltaicznej.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Chodzi o bezpieczne odprowadzenie prądu uszkodzeniowego i szybkie zadziałanie zabezpieczeń.
- Najważniejsze elementy to uziom, przewód PE, główna szyna uziemiająca i połączenia wyrównawcze.
- Same oględziny nie wystarczą, bo skuteczność trzeba potwierdzić pomiarem i protokołem.
- W nowych domach najpraktyczniejszy bywa uziom fundamentowy, a w istniejących budynkach częściej stosuje się otokowy albo pionowe pręty.
- Przy fotowoltaice trzeba uwzględnić także metalowe ramy modułów, konstrukcję montażową, ograniczniki przepięć i dokumentację powykonawczą.
Jak działa połączenie z ziemią i co naprawdę chroni
W dobrze zaprojektowanej instalacji elektrycznej nie chodzi o „wystawienie prądu na ziemię”, tylko o stworzenie kontrolowanej drogi dla prądu awaryjnego. Gdy dojdzie do uszkodzenia izolacji i napięcie pojawi się na metalowej obudowie urządzenia, przewód ochronny i uziom pomagają zbić potencjał oraz uruchomić zabezpieczenie w odpowiednio krótkim czasie.
Najważniejszy efekt jest prosty: zamiast czekać, aż człowiek dotknie obudowy pod napięciem, instalacja ma sama wyłączyć zasilanie albo mocno ograniczyć zagrożenie. To samo dotyczy przepięć i wyładowań atmosferycznych, gdzie układ ochronny ma odprowadzić energię możliwie najkrótszą i najbezpieczniejszą drogą. Nie traktuję tego jako dodatku do instalacji, tylko jako jej element bezpieczeństwa.
| Funkcja | Co daje w praktyce | Gdzie ma największe znaczenie |
|---|---|---|
| Ochrona przeciwporażeniowa | Ogranicza napięcie dotykowe i wspiera szybkie wyłączenie obwodu | Gniazda, obudowy urządzeń, rozdzielnice |
| Ochrona przed przepięciami | Pomaga odprowadzić energię z ograniczników przepięć i wyładowań | Domy jednorodzinne, instalacje na dachu, PV |
| Połączenia wyrównawcze | Zmniejszają różnice potencjałów między metalowymi elementami | Łazienki, kotłownie, metalowe konstrukcje, dachy |
| Stabilizacja odniesienia | Ułatwia poprawną pracę części urządzeń i zabezpieczeń | Automatyka, elektronika, układy pomiarowe |
To właśnie dlatego połączenie z ziemią nie jest jedną częścią, tylko całym układem. I od razu prowadzi to do pytania, z czego taki układ powinien się składać.
Z czego składa się poprawny układ ochronny
Jeśli mam ocenić instalację w praktyce, patrzę na nią jak na łańcuch kilku połączonych elementów. Jeden słaby punkt potrafi zepsuć całość: dobry uziom bez porządnych zacisków niewiele da, a świetny przewód ochronny nie pomoże, jeśli zabraknie połączeń wyrównawczych albo ktoś pozostawi luźne złącza w rozdzielnicy.
W centrum układu zwykle stoi główna szyna uziemiająca (GSU). To punkt, w którym zbiegają się przewody ochronne, połączenia wyrównawcze i połączenie z uziomem. Dzięki temu instalacja ma jedno logiczne miejsce odniesienia, a serwis i pomiary są później dużo prostsze.
| Element | Rola | Gdzie zwykle występuje |
|---|---|---|
| Uziom fundamentowy | Wykorzystuje zbrojenie lub wbudowany w fundament przewodnik jako trwałe połączenie z gruntem | Nowe domy, budynki w fazie budowy |
| Uziom otokowy | Tworzy zamknięty przewodnik wokół budynku i poprawia rozproszenie prądu do gruntu | Istniejące budynki, modernizacje, obiekty z dostępem do opaski fundamentowej |
| Uziomy pionowe | Pomagają tam, gdzie trzeba poprawić parametry gruntu albo nie ma miejsca na otok | Działki z trudnym gruntem, rozbudowa istniejącej instalacji |
| Połączenia wyrównawcze | Łączą metalowe części, żeby wyrównać potencjały i ograniczyć niebezpieczne różnice napięć | Łazienki, kotłownie, dachy, konstrukcje PV, rurociągi |
| Przewód ochronny PE | Zapewnia drogę dla prądu uszkodzeniowego z obudowy do punktu ochrony | Rozdzielnice, gniazda, urządzenia, falowniki |
Dobór konkretnego rozwiązania zależy od budynku, warunków gruntu i tego, czy mówimy o nowej inwestycji, czy o modernizacji. W nowym domu najlepszy bywa uziom fundamentowy, bo jest trwały i zwykle najprostszy do wykonania na etapie budowy; w starszym budynku częściej wygrywa otok albo zestaw prętów pionowych. Ta różnica ma znaczenie, bo od niej zależy nie tylko skuteczność ochrony, ale też koszt i zakres prac ziemnych.
Właśnie dlatego przed decyzją warto przejść do pomiarów i sprawdzić, kiedy system rzeczywiście trzeba weryfikować.
Jak sprawdza się skuteczność i kiedy trzeba wykonać pomiary
W praktyce nie da się ocenić jakości takiego układu „na oko”. Luźny zacisk, korozja albo źle dobrany przewód potrafią wyglądać poprawnie, a mimo to nie zapewniają odpowiedniej drogi dla prądu uszkodzeniowego. Dlatego liczą się pomiary, dokumentacja i okresowa kontrola.
GUNB przypomina, że kontrola okresowa wykonywana co najmniej raz na 5 lat obejmuje również badanie instalacji elektrycznej i piorunochronnej w zakresie sprawności połączeń, osprzętu, zabezpieczeń, środków ochrony od porażeń, oporności izolacji przewodów oraz uziemień instalacji i aparatów. To nie jest formalność dla papieru, tylko realny przegląd tego, czy ochrona nadal działa tak, jak została zaprojektowana.
- Po zakończeniu budowy lub modernizacji - zanim instalacja zacznie normalnie pracować.
- Po montażu fotowoltaiki - bo dochodzą nowe metalowe elementy, okablowanie DC i zabezpieczenia przepięciowe.
- Po burzy, przepięciu albo awarii - szczególnie jeśli wyłączniki lub RCD zaczęły zachowywać się nietypowo.
- Po zalaniu, remoncie lub pracach ziemnych - grunt i połączenia mogą się fizycznie zmienić.
- W ramach kontroli okresowej - żeby potwierdzić stan połączeń i przewodów, a nie tylko polegać na historii instalacji.
Ja zwykle zwracam uwagę na trzy rzeczy: ciągłość przewodów ochronnych, stan wszystkich zacisków oraz faktyczną skuteczność samoczynnego wyłączenia zasilania. Sama rezystancja nie opowiada całej historii, bo wynik pomiaru trzeba odnieść do układu sieci, zabezpieczeń i warunków obiektu. Inaczej mówiąc: poprawny protokół jest ważniejszy niż pojedyncza liczba wyrwana z kontekstu.
Skoro podstawy kontroli są już jasne, warto zobaczyć, co zmienia się wtedy, gdy na dachu pojawia się instalacja PV.

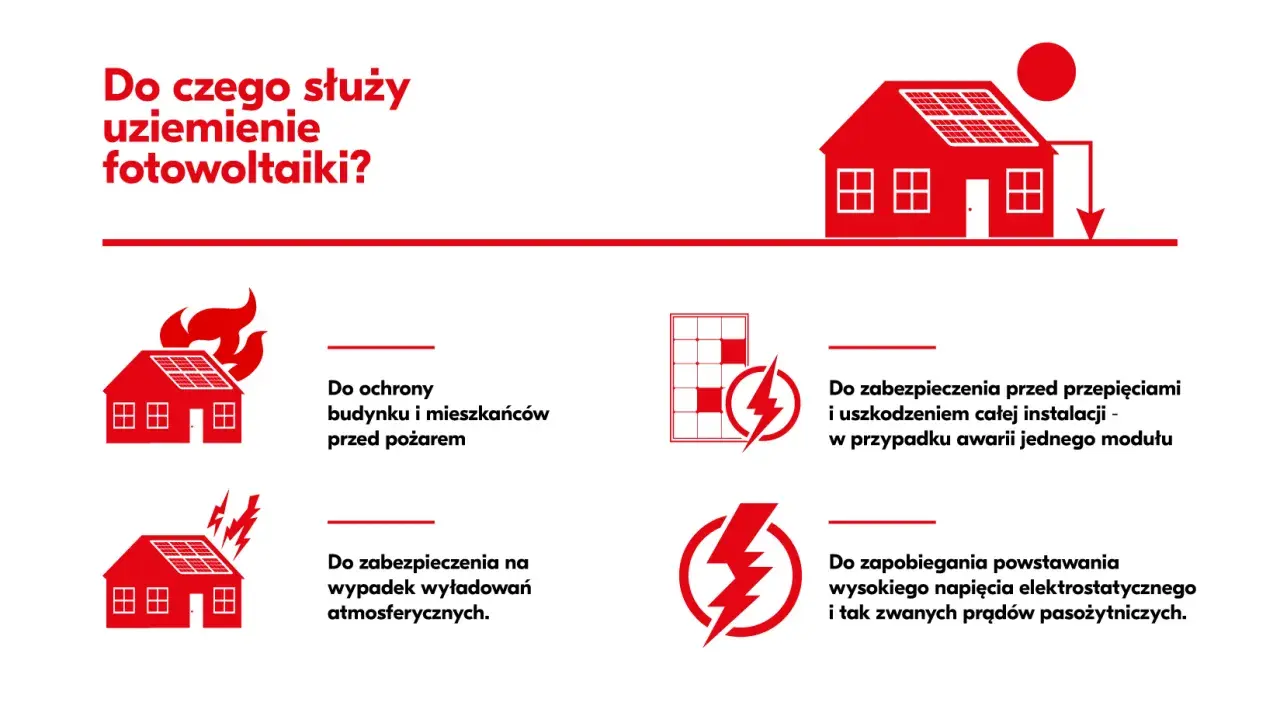

Dlaczego fotowoltaika wymaga osobnej uwagi

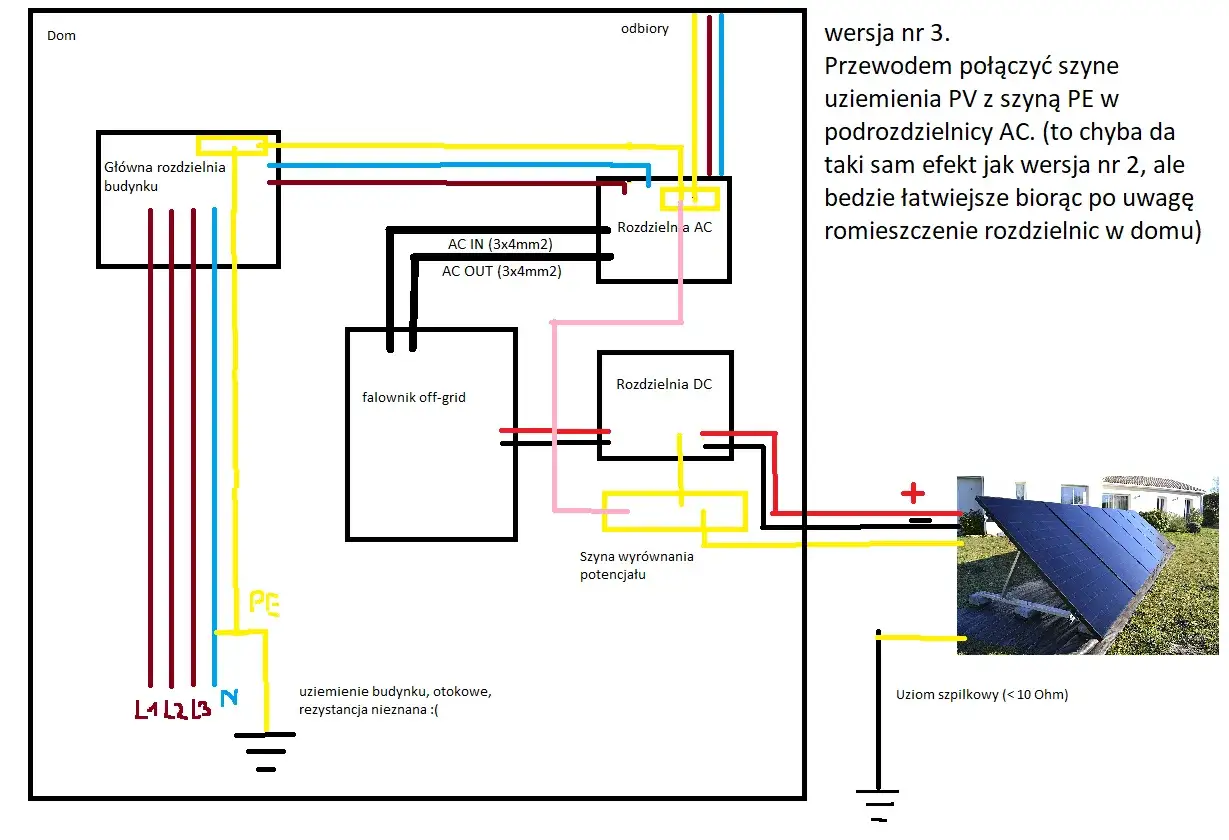

Przy instalacji fotowoltaicznej układ ochronny nie kończy się na rozdzielnicy w domu. Dochodzą metalowe ramy modułów, konstrukcja montażowa, przejścia przez dach, przewody po stronie DC oraz ograniczniki przepięć. To wszystko trzeba ze sobą spiąć tak, żeby nie powstały niekontrolowane różnice potencjałów.
W materiałach UDT dotyczących instalacji PV pojawia się kilka praktycznych wskazówek, które dobrze oddają realny problem: jeśli system wymaga funkcjonalnego połączenia jednego z przewodów DC z ziemią, rozwiązanie musi być zaprojektowane i wykonane zgodnie z wymaganiami, a połączenia wyrównawcze ram powinny być jasno określone. W praktyce oznacza to, że w PV nie wystarczy „przykręcić czegoś do konstrukcji” i uznać temat za zamknięty.
| Obszar | Na co patrzę | Typowy błąd |
|---|---|---|
| Ramy modułów | Czy są włączone do połączeń wyrównawczych i mają trwałe styki | Luźny zacisk albo montaż bez oczyszczenia powierzchni |
| Konstrukcja na dachu | Czy ma ciągłość elektryczną i jest właściwie połączona z resztą układu | Traktowanie konstrukcji jako elementu czysto mechanicznego |
| Falownik | Czy przewód ochronny i ochrona przepięciowa są zgodne z projektem | Dobór „na oko” zamiast zgodnie z dokumentacją producenta |
| Strona DC | Czy przewody są prowadzone poprawnie, z zachowaniem wymagań montażowych | Mieszanie przewodów, brak opisu i brak kontroli po montażu |
W fotowoltaice szczególnie ważna jest też dokumentacja. Dobrze przygotowany schemat jednokreskowy, opis wyłączania awaryjnego i czytelne oznakowanie często oszczędzają mnóstwo czasu przy serwisie. Jeśli tego brakuje, instalacja może działać, ale późniejsza diagnostyka staje się trudniejsza i droższa.
Z tego miejsca łatwo przejść do najczęstszych błędów, bo właśnie one najszybciej psują skuteczność całego układu.
Najczęstsze błędy, które osłabiają ochronę
Największy problem rzadko polega na tym, że ktoś całkiem pomija ochronę. Zwykle chodzi o drobiazgi: źle dobrany przekrój przewodu, słaby styk, brak kontroli po montażu albo zbyt swobodne łączenie różnych funkcji w jednej części instalacji. Taki detal bywa niewidoczny na pierwszy rzut oka, ale w awarii robi całą różnicę.
- Luźne albo skorodowane połączenia - zwiększają opór i mogą przerwać drogę dla prądu uszkodzeniowego.
- Brak połączeń wyrównawczych - szczególnie groźny przy metalowych elementach w łazience, kotłowni i na dachu.
- Mylenie funkcji przewodów - przewód ochronny nie powinien być traktowany jak „dodatkowy kabel od wszystkiego”.
- Pomijanie metalowej konstrukcji PV - dach i stelaż też mogą znaleźć się pod niebezpiecznym potencjałem.
- Brak pomiarów po montażu - instalacja wygląda dobrze, ale nikt nie potwierdził jej skuteczności.
- Nieczytelna dokumentacja - później każdy serwis działa wolniej, a przy awarii łatwo o kosztowne pomyłki.
Gdy oceniam taką instalację, najbardziej niepokoi mnie sytuacja, w której wykonawca nie potrafi pokazać, gdzie kończy się droga ochronna od urządzenia do uziomu. Jeżeli ten ciąg nie jest jasny na papierze i w realnym montażu, to zwykle znak, że trzeba wrócić do projektu albo do samych połączeń. To prowadzi już do ostatniego, praktycznego etapu: odbioru i rozsądnej kontroli dokumentów.
Na odbiorze patrzę na dokumenty, nie tylko na śruby
Jeśli miałbym wskazać jeden nawyk, który naprawdę podnosi bezpieczeństwo, powiedziałbym: nie odbieraj instalacji bez protokołu pomiarów. Poproś o potwierdzenie ciągłości przewodów ochronnych, opis wykonanych połączeń, schemat instalacji i informację, gdzie znajduje się główna szyna uziemiająca. Przy PV dołóż do tego opis strony DC, ochrony przepięciowej, oznakowania oraz procedury awaryjnej.
To właśnie dokumenty pozwalają odróżnić instalację, która została po prostu zamontowana, od instalacji faktycznie przygotowanej do wieloletniej, bezpiecznej pracy. Jeśli wszystko jest podpisane, pomierzone i opisane, późniejszy serwis jest prostszy, a ryzyko kosztownych niespodzianek dużo mniejsze. W praktyce tak buduje się nie tylko bezpieczeństwo, ale też spokój na lata.
