Wyłącznik różnicowoprądowy to jedna z tych rzeczy, których nie widać na co dzień, ale których brak bardzo szybko daje o sobie znać. W praktyce traktuję go jako warstwę ochrony, która ma odciąć zasilanie wtedy, gdy część prądu zaczyna „uciekać” poza normalną drogę przewodów, na przykład do obudowy urządzenia, wilgotnej ściany albo przez człowieka. W tym tekście wyjaśniam, jak działa RCD, gdzie ma największy sens, jak dobrać jego typ i czułość oraz na co uważać przy testach i modernizacji instalacji.
Najważniejsze rzeczy, które warto wiedzieć o wyłączniku różnicowoprądowym
- Reaguje na różnicę prądów między przewodem fazowym a neutralnym, a nie na sam pobór mocy.
- Najczęściej stosowana czułość 30 mA służy ochronie ludzi, ale nie zastępuje zabezpieczenia nadprądowego.
- Typ wyłącznika ma znaczenie - innego rozwiązania wymaga zwykłe gniazdko, a innego fotowoltaika, pompa ciepła czy ładowarka EV.
- Przycisk TEST to nie formalność, tylko szybka kontrola działania mechanizmu.
- Częste wyzwalanie zwykle sygnalizuje błąd w instalacji, zbyt duże prądy upływu albo źle dobrany typ urządzenia.
Jak działa wyłącznik różnicowoprądowy i co realnie wykrywa

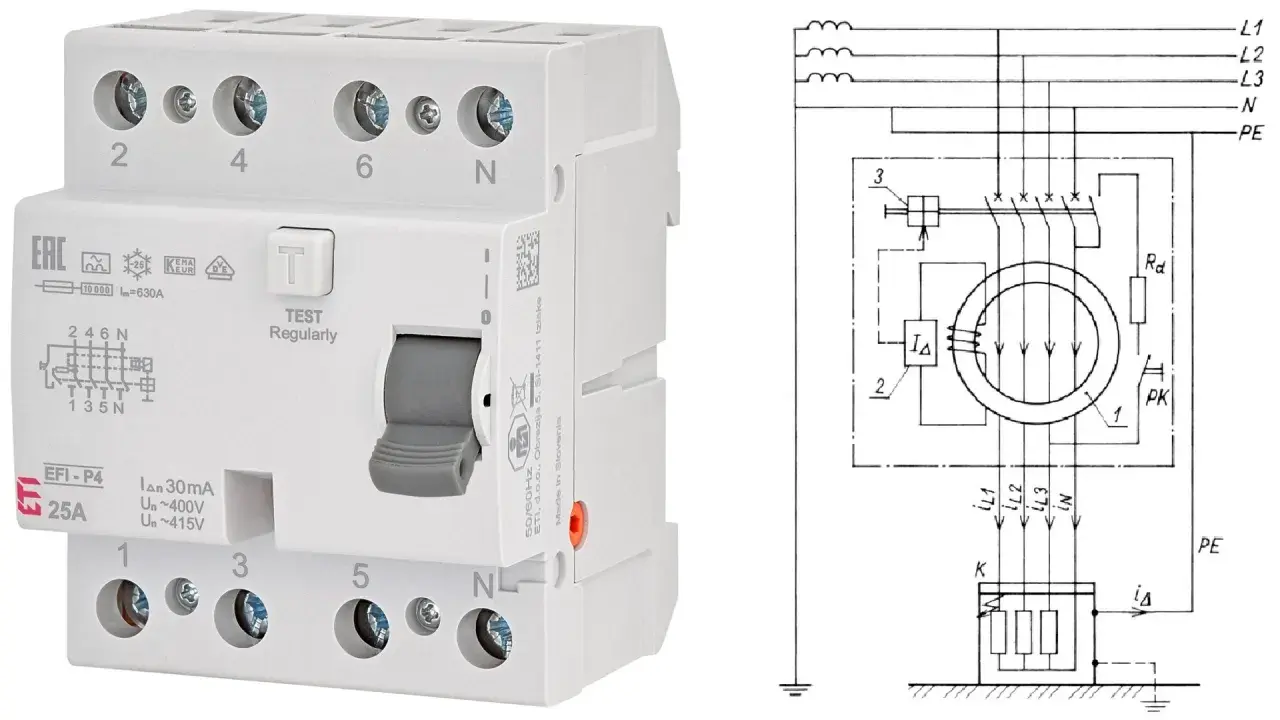

Podstawowa zasada jest prosta: prąd, który wpływa do obwodu, powinien wrócić tą samą drogą. Wewnątrz urządzenia znajduje się przekładnik sumujący, który porównuje prąd w przewodzie fazowym i neutralnym. Jeśli bilans się nie zgadza, bo część energii odpływa do ziemi lub przez uszkodzoną izolację, wyłącznik rozłącza obwód.
To właśnie dlatego różnicówka jest tak skuteczna przy uszkodzonej pralce, narzędziu ogrodowym, przedłużaczu na zewnątrz albo przewierconym przewodzie w ścianie. Ja patrzę na nią jak na urządzenie, które wyłapuje prąd upływowy, czyli taki, który nie powinien pojawić się w normalnej pracy instalacji. Dla użytkownika oznacza to przede wszystkim mniejsze ryzyko porażenia, a w niektórych przypadkach także mniejsze ryzyko pożaru przy długotrwałych upływach.
Warto jednak wiedzieć, czego to urządzenie nie robi. Nie zastępuje bezpiecznika ani wyłącznika nadprądowego, więc nie chroni samo z siebie przed przeciążeniem i zwarciem. Nie jest też cudowną tarczą na każdy scenariusz porażenia - jeśli ktoś dotknie jednocześnie fazy i neutralnego w układzie, w którym prąd nie „ucieka” do ziemi, wyłącznik może nie zadziałać tak, jak intuicyjnie oczekuje laik. Dlatego zawsze traktuję go jako ważny element ochrony, ale tylko jeden z kilku.
To właśnie od tego rozróżnienia zależy sens jego stosowania w konkretnych obwodach, więc dalej przechodzę do praktyki instalacyjnej.
W jakich obwodach ma największy sens
Najwięcej korzyści daje tam, gdzie wzrasta ryzyko kontaktu człowieka z obwodem albo z wilgocią: w łazience, pralni, kuchni, garażu, piwnicy, ogrodzie, na tarasie i przy obwodach zewnętrznych. Z mojego doświadczenia właśnie tam wilgoć, uszkodzona izolacja i przenośne urządzenia najczęściej tworzą sytuacje, w których szybkie odłączenie zasilania naprawdę ma znaczenie.
W praktyce szczególnie ważne są też obwody gniazdowe użytkowane przez osoby niewykwalifikowane, a więc wszędzie tam, gdzie sprzęt podłącza domownik, gość albo ktoś bez technicznego przygotowania. To samo dotyczy remontów i budowy, gdzie przewody są częściej narażone na mechaniczne uszkodzenie, a warunki pracy są gorsze niż w gotowym domu.
Osobny przypadek to instalacje z elektroniką mocy. Fotowoltaika, pompy ciepła, klimatyzacja, zasilacze impulsowe, ładowarki do samochodów elektrycznych i część nowoczesnych urządzeń domowych potrafią generować prądy upływu, które trzeba uwzględnić już na etapie projektu. Tu nie chodzi wyłącznie o bezpieczeństwo, ale także o komfort użytkowania - źle dobrana ochrona będzie wyzwalać zasilanie bez wyraźnej przyczyny.
Skoro miejsca użycia są różne, trzeba jeszcze dobrać sam typ urządzenia, bo nie każda różnicówka reaguje na ten sam rodzaj zakłóceń.
Jak dobrać typ, czułość i liczbę biegunów
Ja zawsze zaczynam od pytania: jaki odbiornik będzie za tym zabezpieczeniem pracował i jaki rodzaj prądu upływu może wytwarzać. Dopiero potem dobieram czułość i typ. Przy zwykłych obwodach domowych najczęściej wystarcza typ A, ale przy urządzeniach z falownikami, ładowarkach EV czy niektórych układach PV wybór bywa bardziej wymagający.
| Parametr | Co oznacza | Praktyczny wybór |
|---|---|---|
| 30 mA | Czułość do ochrony ludzi przed skutkami porażenia | Najczęstszy wybór do obwodów końcowych, gniazd, łazienek, ogrodu i wielu obwodów domowych |
| 100-300 mA | Wyższa czułość, częściej używana selektywnie lub do ochrony przeciwpożarowej | Stosowana raczej w większych układach lub jako zabezpieczenie nadrzędne, a nie jedyna ochrona ludzi |
| Typ AC | Reaguje na sinusoidalny prąd przemienny | Coraz rzadziej dobry wybór do nowych instalacji, bo elektronika domowa generuje bardziej złożone prądy upływu |
| Typ A | Reaguje na AC i pulsujący prąd stały | Najbezpieczniejsza baza dla wielu domowych obwodów |
| Typ F | Lepiej radzi sobie z odbiornikami jednofazowymi z elektroniką mocy i ma większą odporność na niepożądane zadziałania | Dobra opcja przy pompach ciepła, klimatyzacji i części nowoczesnych urządzeń z falownikami |
| Typ B | Wykrywa także gładki prąd stały | Najczęściej tam, gdzie pracują falowniki PV, część ładowarek EV i bardziej wymagające napędy |
| 2P lub 4P | Liczba biegunów zależy od tego, czy obwód jest jednofazowy, czy trójfazowy | 2P do jednofazowych obwodów, 4P do trójfazowych |
Największy błąd widzę wtedy, gdy ktoś kupuje urządzenie „na wszelki wypadek” albo tylko po cenie. To nie jest dobry skrót myślowy. W instalacji z fotowoltaiką, pompą ciepła albo ładowarką do auta elektrycznego producent często określa, czy potrzebny jest typ A, F czy B, a czasem wystarcza typ A, jeśli urządzenie ma własną detekcję składowej stałej 6 mA. Właśnie dlatego dokumentacja konkretnego sprzętu jest ważniejsza niż ogólna zasada z internetu.
Dobór to jedno, ale bez regularnego sprawdzania nawet dobrze dobrane urządzenie może nie spełnić swojej roli wtedy, gdy będzie naprawdę potrzebne.
Jak testować urządzenie i rozpoznać, że coś jest nie tak
Najprostszy test to przycisk TEST na obudowie. Jego naciśnięcie symuluje upływ prądu i powinno spowodować zadziałanie mechanizmu. Jeśli wyłącznik nie odcina zasilania, traktuję to jako sygnał ostrzegawczy, nie jako drobną niedogodność. W praktyce taki test warto wykonywać regularnie, najczęściej raz w miesiącu albo zgodnie z instrukcją producenta.
Niepokojące są także sytuacje, w których urządzenie wyzwala się bez wyraźnego powodu. Czasem winny jest konkretny sprzęt, na przykład zmywarka, pralka, piekarnik z elektroniką albo uszkodzona ładowarka. Innym razem problem leży w instalacji: zawilgocone gniazdo, przetarty przewód, wspólny neutralny dla kilku obwodów albo zbyt duża suma prądów upływu z wielu urządzeń podłączonych do jednego zabezpieczenia.
Jeśli różnicówka wybija zaraz po podłączeniu nowego odbiornika, zwykle nie zaczynam od wymiany zabezpieczenia. Najpierw odłączam wszystkie urządzenia z obwodu, sprawdzam je po kolei i szukam źródła upływu. To oszczędza czas i pozwala uniknąć sytuacji, w której objaw zostaje przykryty, ale przyczyna nadal zostaje w instalacji.
W praktyce większość problemów bierze się jednak nie z samego urządzenia, tylko z błędów montażowych albo z nieprzemyślanej konstrukcji całej rozdzielnicy.
Błędy, które powodują zbędne wyzwalanie albo fałszywe poczucie bezpieczeństwa
Najczęstszy błąd to zbyt duże uproszczenie całej instalacji. Jedna różnicówka na cały dom brzmi rozsądnie tylko do pierwszego przypadkowego wyzwolenia. Wtedy gaśnie wszystko naraz, a użytkownik zaczyna postrzegać zabezpieczenie jako kłopot, nie jako ochronę. Zdecydowanie lepiej działa podział na kilka obwodów, bo awaria jednego urządzenia nie wyłącza od razu całego budynku.
- Mieszanie przewodów neutralnych między różnymi obwodami - to klasyczny powód losowych wyłączeń.
- Brak spójnego podziału obwodów - gdy na jednym zabezpieczeniu wiszą odbiorniki o bardzo różnym charakterze.
- Wybór zbyt czułego albo źle dobranego typu - szczególnie przy elektronice mocy, PV i EV.
- Traktowanie różnicówki jako zamiennika uziemienia - to dwa różne elementy ochrony, a nie jedno i to samo.
- Ignorowanie częstych zadziałań - jeśli coś wybija regularnie, instalacja wymaga diagnostyki, nie tylko resetu.
Drugi częsty problem to przekonanie, że skoro urządzenie jest zamontowane, to cała ochrona jest „załatwiona”. Nie jest. Potrzebne są jeszcze sprawne przewody ochronne, poprawne połączenia wyrównawcze i odpowiednie zabezpieczenia nadprądowe. Ja nigdy nie rozpatruję różnicówki w oderwaniu od reszty układu, bo tylko cały zestaw działa tak, jak powinien.
To szczególnie ważne przy nowoczesnych źródłach energii i odbiornikach, które zmieniają charakter całej instalacji bardziej, niż wielu osobom się wydaje.
Co zmienia fotowoltaika, pompa ciepła i ładowarka do auta
W instalacjach z fotowoltaiką, pompą ciepła albo ładowarką do samochodu elektrycznego nie dobiera się zabezpieczenia „z przyzwyczajenia”. Falowniki i elektronika mocy potrafią generować wyższe harmoniczne, prądy upływu o nietypowym przebiegu i krótkotrwałe impulsy przy starcie. Dlatego przy takich urządzeniach szczególnie ważna jest dokumentacja producenta oraz to, czy sprzęt ma własny układ monitorowania prądu różnicowego.
Wiele nowoczesnych ładowarek i falowników ma wbudowaną detekcję składowej stałej 6 mA, a to zmienia cały dobór ochrony po stronie instalacji. W niektórych przypadkach wystarcza typ A o czułości 30 mA, w innych konieczny jest typ B albo F, a czasem producent wręcz określa minimalną czułość zabezpieczenia nadrzędnego. To nie jest detal techniczny dla elektryka z papierów - to realna różnica między instalacją, która pracuje stabilnie, a taką, która co chwilę się wyłącza.
Ja przy modernizacji z PV zawsze robię jedną rzecz w pierwszej kolejności: sprawdzam, czy wyłącznik różnicowoprądowy ma współpracować z samym falownikiem, czy z całym obwodem budynku. To rozróżnienie zmienia sposób prowadzenia przewodów, podział neutralnych i sens stosowania selektywności. Jeśli do tego dochodzi pompa ciepła lub ładowarka EV, tym bardziej nie warto zgadywać. W takich układach dobrze dobrane zabezpieczenie oszczędza później godzin diagnostyki, niepotrzebne wymiany i nerwy domowników.
Jeśli modernizujesz rozdzielnicę z myślą o fotowoltaice albo innej elektronice mocy, zacznij od dokumentacji urządzenia, a dopiero potem dobieraj typ, czułość i liczbę obwodów. To najkrótsza droga do instalacji, która jest jednocześnie bezpieczna i przewidywalna w codziennym użyciu.
