W instalacji elektrycznej sposób uziemienia decyduje nie tylko o bezpieczeństwie, ale też o tym, jak zadziałają zabezpieczenia i czy modernizacja pod fotowoltaikę będzie prosta. W praktyce układ sieci tt oznacza, że punkt neutralny źródła jest uziemiony, a części przewodzące dostępne w instalacji odbiorczej mają własne, niezależne uziemienie. To system, który wymaga dobrego RCD, porządnego uziomu i poprawnych połączeń wyrównawczych, więc poniżej rozkładam go na czynniki pierwsze.
Najkrótsza wersja tego, co trzeba wiedzieć o TT
- Źródło zasilania ma uziemiony punkt neutralny, a instalacja odbiorcza ma własny, oddzielny uziom.
- W TT sam wyłącznik nadprądowy zwykle nie wystarcza do ochrony przeciwporażeniowej, więc kluczową rolę gra RCD.
- Warunek skuteczności ochrony zapisuje się jako RA × IΔn ≤ 50 V.
- Największe znaczenie mają jakość uziomu, połączenia wyrównawcze i właściwa selektywność zabezpieczeń.
- Przy fotowoltaice i magazynach energii trzeba dodatkowo sprawdzić typ RCD oraz wymagania producenta falownika.
Na czym polega ten układ i jak czytać jego nazwę
W oznaczeniu TT pierwsza litera mówi o stronie źródła, a druga o stronie instalacji odbiorczej. Pierwsze T oznacza, że punkt neutralny źródła jest bezpośrednio uziemiony, a drugie T mówi, że dostępne części przewodzące po stronie odbiorcy są połączone z własnym uziomem, niezależnym od uziemienia źródła. To ważne rozróżnienie, bo nie chodzi tu o „inny kolor przewodu”, tylko o całą filozofię prowadzenia prądu przy uszkodzeniu.
W takim układzie przewód ochronny PE po stronie instalacji nie jest po prostu przedłużeniem uziemienia sieci. Ja zwykle tłumaczę to tak: instalacja ma własną drogę do ziemi, a nie korzysta z tego samego punktu ochronnego co zasilanie. Dlatego połączenia wyrównawcze, ciągłość przewodów ochronnych i stan uziomu są w TT krytyczne, a nie „opcjonalne dla porządku”.
To rozróżnienie brzmi teoretycznie, ale od niego zależy dobór zabezpieczeń, więc dalej pokazuję, jak TT wypada na tle najczęściej spotykanego w Polsce TN-S i TN-C-S.
Czym ten układ różni się od TN-S i TN-C-S
Najprościej: w TT prąd uszkodzeniowy wraca przez ziemię i uziomy, a w TN wraca metaliczną drogą przewodu ochronnego lub PEN. Ta różnica jest fundamentalna, bo w TT impedancja pętli zwarcia bywa zbyt duża, aby zwykły wyłącznik nadprądowy zadziałał w wymaganym czasie. W praktyce właśnie dlatego TT tak mocno opiera się na RCD.
| Cecha | TT | TN-S / TN-C-S |
|---|---|---|
| Uziemienie źródła | Tak, punkt neutralny jest uziemiony | Tak, ale droga ochronna do odbiorów jest inna |
| Uziemienie odbiorcy | Własny, niezależny uziom instalacji | PE lub PEN dostarczany z sieci, zwykle z dodatkowymi połączeniami wyrównawczymi |
| Droga prądu przy zwarciu doziemnym | Przez ziemię, uziomy i elementy ochronne | Metaliczna pętla o małej impedancji |
| Typowe zabezpieczenie przeciwporażeniowe | RCD jako podstawowy element ochrony | Często wystarczają zabezpieczenia nadprądowe, a RCD pełni rolę dodatkową |
| Największa zaleta | Niezależność od jakości przewodu ochronnego sieci zasilającej | Łatwiejsze uzyskanie niskiej impedancji pętli zwarcia |
| Największe ograniczenie | Silna zależność od jakości uziomu i doboru RCD | Wrażliwość na problemy z przewodem PEN w starszych układach |
Właśnie tu wielu inwestorów popełnia błąd: zakłada, że „każde uziemienie działa podobnie”. Nie działa. W TT projektant musi myśleć o całym łańcuchu ochrony, a nie tylko o jednym aparacie w rozdzielnicy. To prowadzi wprost do pytania, jak TT naprawdę chroni człowieka przy uszkodzeniu izolacji.
Jak działa ochrona przeciwporażeniowa w praktyce
W TT nie liczę na to, że prąd zwarciowy będzie na tyle duży, aby „samo się wyłączyło” przez wyłącznik nadprądowy. Wysoka impedancja pętli sprawia, że taki scenariusz często jest po prostu nierealny. Zamiast tego podstawą ochrony jest wyłącznik różnicowoprądowy, który reaguje na prąd upływu do ziemi, zanim napięcie dotykowe stanie się niebezpieczne.
Dlaczego sam wyłącznik nadprądowy zwykle nie wystarczy
Wyłącznik nadprądowy potrzebuje odpowiednio dużego prądu zwarciowego, żeby zadziałać szybko i pewnie. W TT droga powrotu przez grunt bywa zbyt „miękka”, więc prąd uszkodzeniowy nie osiąga wartości potrzebnych do szybkiego wyłączenia. Właśnie dlatego w tym układzie ochrona opiera się nie na sile zwarcia, tylko na czułości RCD i jakości uziomu.
Przeczytaj również: Jak zostać elektrykiem? Ścieżka, koszty, uprawnienia i OZE
Jak czytać warunek RA × IΔn ≤ 50 V
To praktyczny skrót myślowy: iloczyn rezystancji uziemienia instalacji i prądu zadziałania RCD nie powinien przekraczać 50 V. Dzięki temu napięcie dotykowe pozostaje w bezpiecznym zakresie dla warunków zwykłych. Im wyższa czułość RCD, tym większy dopuszczalny opór uziemienia, ale nie traktuję tego jako zachęty do budowania „byle jakiego” uziomu. Zapas zawsze jest lepszy niż minimalne spełnienie wzoru.
| Czułość RCD | Maksymalna wartość RA wynikająca z 50 V | Wniosek praktyczny |
|---|---|---|
| 30 mA | 1667 Ω | To wartość teoretyczna, ale w projekcie i tak warto dążyć do znacznie niższej rezystancji. |
| 100 mA | 500 Ω | Może być użyteczne w wybranych układach jako zabezpieczenie wyższych poziomów, ale wymaga selektywności. |
| 300 mA | 167 Ω | Często spotykane jako zabezpieczenie nadrzędne lub przeciwpożarowe, nie jako jedyna ochrona końcowa. |
| 500 mA | 100 Ω | Bywa stosowane w roli zabezpieczenia wyższego stopnia, ale nie zastępuje czułej ochrony końcowej. |
W praktyce dobrze wykonany uziom daje zwykle wartości rzędu dziesiątek albo setek omów, a nie graniczne „na styk”. Ja zawsze patrzę nie tylko na sam wynik pomiaru, ale też na to, czy instalacja ma rezerwę na starzenie uziomu, sezonową zmianę wilgotności gruntu i przyszłą rozbudowę obciążenia. To szczególnie ważne tam, gdzie później dochodzi fotowoltaika, magazyn energii albo ładowarka EV.
Gdzie ten układ ma sens, a gdzie wymaga większej ostrożności
TT nie jest rozwiązaniem „lepszym” albo „gorszym” z definicji. Jest po prostu bardziej zależny od jakości wykonania po stronie odbiorcy. W dobrze zaprojektowanych instalacjach sprawdza się bardzo solidnie, ale w słabym wykonaniu potrafi ujawnić każdy błąd szybciej niż TN.
| Sytuacja | Dlaczego TT bywa dobrym wyborem | Na co uważać |
|---|---|---|
| Obiekty rozproszone i budynki gospodarcze | Łatwiej oprzeć ochronę na lokalnym uziemie niż polegać na długiej, niepewnej infrastrukturze ochronnej | Trzeba dobrze wykonać połączenia wyrównawcze i regularnie badać uziom |
| Instalacje tymczasowe i sezonowe | TT daje dużą elastyczność przy szybkim uruchamianiu obiektu | RCD i testy okresowe stają się absolutnie obowiązkowe w praktyce |
| Modernizacje starszych obiektów | Czasem łatwiej przebudować ochronę na lokalne uziemienie niż dostosowywać starą sieć do współczesnych wymagań TN | Trzeba sprawdzić, czy nie ma niekontrolowanych połączeń N z PE |
| Fotowoltaika i magazyny energii | TT może działać bardzo dobrze, jeśli projekt uwzględnia charakterystykę falownika i zabezpieczeń | Istotny jest dobór typu RCD, SPD i sposób uziemienia konstrukcji |
| Ładowarki samochodowe | Własny uziom i prawidłowy dobór ochrony dają przewidywalne warunki pracy | Prądy upływu i wymagania producenta urządzenia trzeba sprawdzić przed montażem |
Ja szczególnie zwracam uwagę na obiekty, w których po latach coś już „dopisano” do instalacji: garaż, wiata, magazyn, agregat, falownik, ładowarka. Wtedy TT nadal może być właściwy, ale tylko wtedy, gdy projekt nie udaje, że wszystkie urządzenia zachowują się identycznie. A to prowadzi do najczęstszych błędów, które widzę na budowach i przy modernizacjach.
Najczęstsze błędy przy projektowaniu i modernizacji
W TT problemem rzadko jest sama koncepcja. Częściej psują ją detale wykonawcze. To właśnie dlatego ten układ wymaga dyscypliny w montażu i pomiarach.
- Łączenie N i PE za RCD - potrafi powodować nieprawidłowe zadziałania i fałszywe poczucie bezpieczeństwa.
- Za słaby lub niezweryfikowany uziom - bez pomiaru rezystancji uziemienia nie wiadomo, czy ochrona naprawdę działa tak, jak zaplanowano.
- Zły dobór RCD - zbyt mała odporność na składową DC, zła selektywność albo nieodpowiednia czułość szybko kończą się problemami.
- Brak połączeń wyrównawczych - same pręty uziemiające nie wystarczą, jeśli metalowe elementy w budynku mają różne potencjały.
- Ignorowanie prądów upływu - szczególnie w instalacjach z elektroniką, falownikami i filtrami EMC.
- Brak regularnych testów - przycisk TEST na RCD to nie formalność, tylko podstawowy nawyk eksploatacyjny.
Jeżeli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, to byłaby nią właśnie konsekwencja w detalach: poprawny uziom, brak mostków N-PE, sensownie dobrane zabezpieczenia i protokół pomiarowy. Bez tego TT traci swój największy atut, czyli przewidywalność. A w instalacjach z OZE przewidywalność staje się jeszcze ważniejsza.
Co zmienia TT w instalacji fotowoltaicznej i zasilaniu awaryjnym
W systemach PV, magazynach energii i zasilaniu awaryjnym TT wymaga większej uwagi niż klasyczny obwód oświetleniowy. Powód jest prosty: elektronika energoelektroniczna generuje prądy upływu, a niektóre falowniki mogą wprowadzać składową stałą do obwodu AC. To ma bezpośredni wpływ na dobór RCD.
| Element | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Falownik | Czy producent dopuszcza pracę w TT i jaki typ RCD wskazuje w instrukcji | Nie każdy falownik jest kompatybilny z każdym RCD, zwłaszcza przy składowej DC |
| RCD | Czy potrzebny jest typ A, czy typ B albo inne rozwiązanie zgodne z dokumentacją urządzenia | Gładka składowa DC może osłabić działanie niektórych aparatów różnicowoprądowych |
| Uziemienie konstrukcji PV | Czy rama, konstrukcja montażowa i elementy metalowe są poprawnie połączone z PE | Zmniejsza ryzyko niebezpiecznych potencjałów i poprawia skuteczność ochrony |
| SPD | Czy ograniczniki przepięć są dobrane do układu uziemienia i topologii instalacji | W TT źle dobrany SPD może powodować zbędne zadziałania albo nie zapewnić oczekiwanej ochrony |
| Prądy upływu | Czy suma upływów z falownika, filtrów i długich przewodów nie przekracza bezpiecznego poziomu | Zbyt duży upływ oznacza wyzwalanie RCD i problemy eksploatacyjne |
Najważniejsza praktyczna zasada jest taka: nie zakładaj z góry, że „typ A wystarczy” albo że „zawsze trzeba typ B”. To zależy od konkretnego falownika, jego konstrukcji i tego, co producent przewidział w dokumentacji. Jeśli urządzenie ma własne monitorowanie składowej DC i instrukcja dopuszcza konkretny układ ochrony, można dobrać rozwiązanie bardziej precyzyjnie. Jeśli nie ma takiej pewności, projektuję ostrożniej.

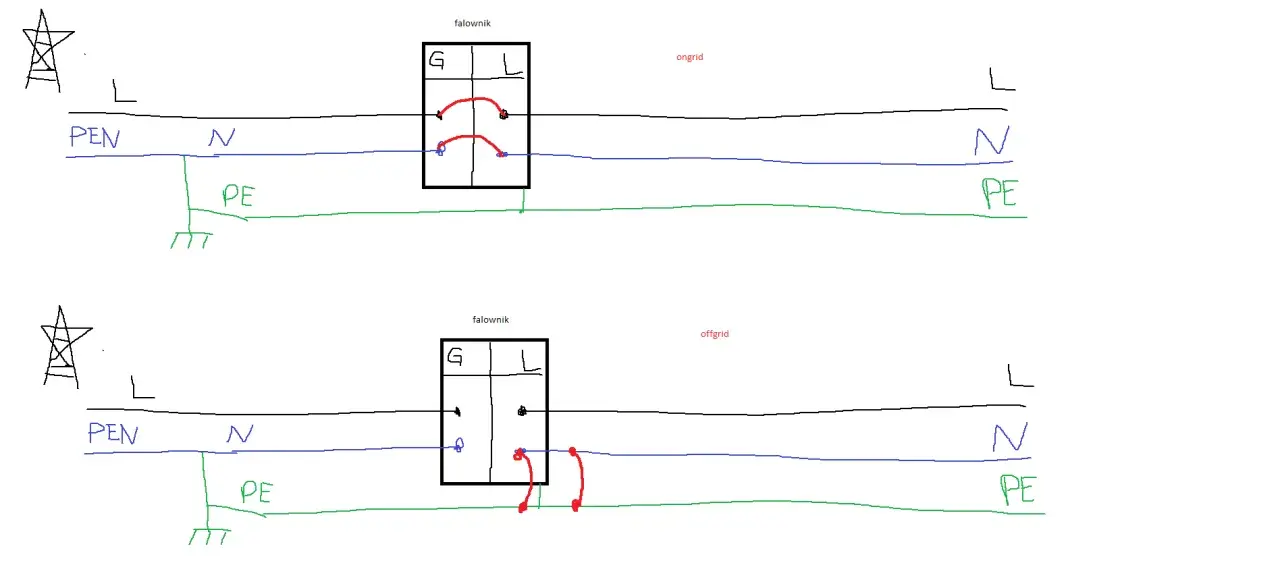

To samo dotyczy zasilania awaryjnego i UPS-ów. W TT trzeba szczególnie pilnować, żeby tryb pracy wyspowej, przełączenie źródła i układ rozłączania nie wprowadzały nowych dróg powrotu prądu, których wcześniej nie było. Właśnie dlatego przy OZE TT nie jest przeszkodą, ale wymaga pełniejszego projektu niż „standardowa rozdzielnica z marketu”.
Co sprawdzam przed odbiorem instalacji z TT
Przed oddaniem takiej instalacji nie patrzę wyłącznie na to, czy „świeci i działa”. W TT ważniejsze jest to, czy zadziała wtedy, kiedy ma zadziałać. Dlatego mój praktyczny checklist wygląda tak:
- mierzę rezystancję uziomu i porównuję ją z założeniami projektu;
- sprawdzam ciągłość przewodów ochronnych oraz połączeń wyrównawczych;
- testuję czasy zadziałania i selektywność RCD;
- upewniam się, że nie ma przypadkowych mostków N-PE za zabezpieczeniami różnicowymi;
- weryfikuję zgodność typu RCD z falownikiem, ładowarką albo UPS-em;
- sprawdzam dobór i lokalizację SPD względem układu uziemienia;
- zostawiam czytelną dokumentację pomiarów, bo bez niej eksploatacja szybko robi się zgadywanką.
Jeżeli mam sprowadzić temat do jednego zdania, to TT nie jest układem trudnym teoretycznie, tylko bezlitosnym dla błędów wykonawczych. Dobrze zaprojektowany i pomierzony działa przewidywalnie, a przy fotowoltaice, magazynie energii czy ładowarce EV potrafi być rozwiązaniem bardzo sensownym. Jeśli chcesz podejść do niego bez ryzyka kosztownych pomyłek, zacznij od uziomu, RCD i dokumentacji producentów, a dopiero potem od samych aparatów w rozdzielnicy.
