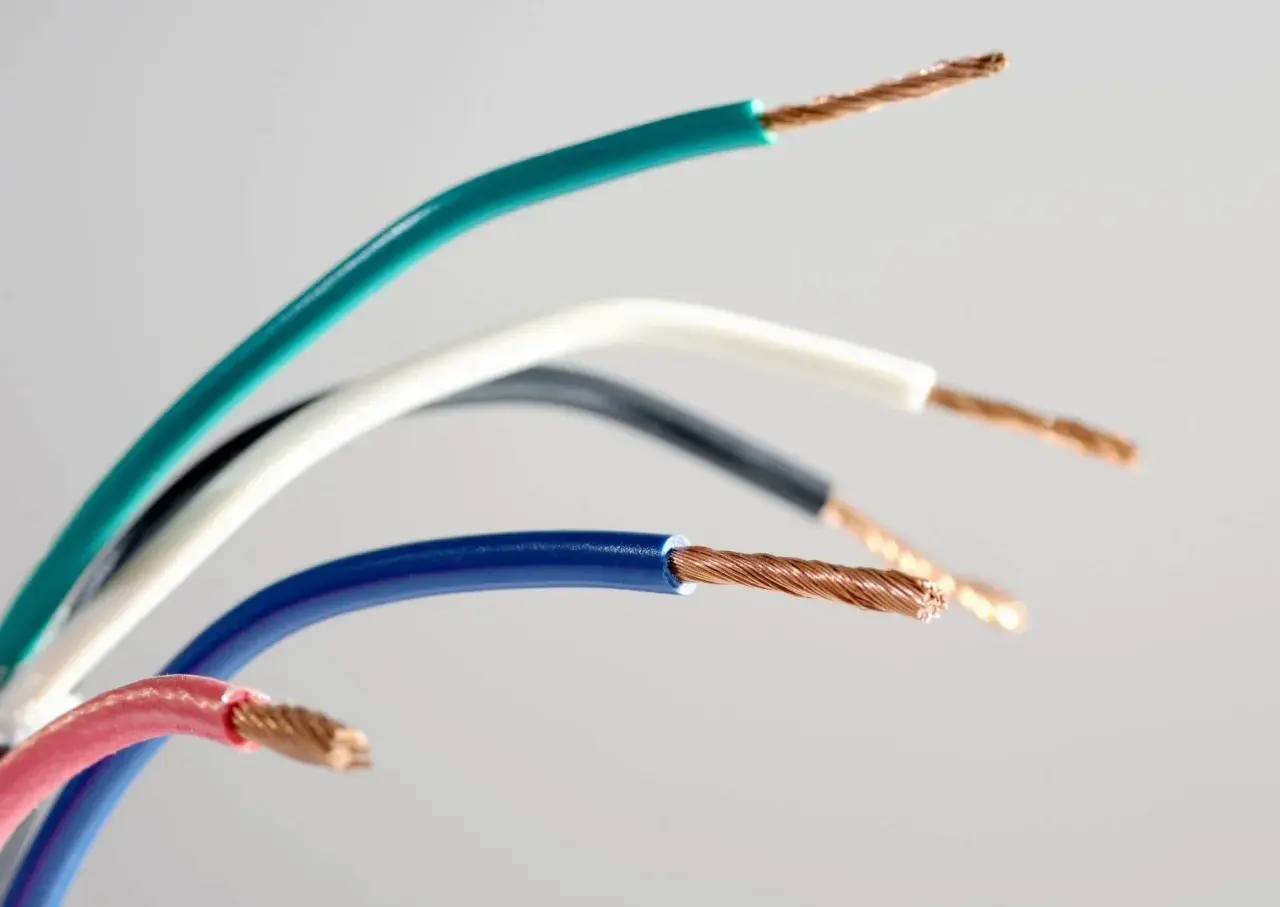

W instalacjach elektrycznych kolor przewodu bywa pomocny, ale nie zawsze rozstrzygający. Najczęstsza wątpliwość brzmi prosto: czy czerwony to plus czy minus? W obwodach stałoprądowych odpowiedź zwykle jest prosta, ale w prądzie przemiennym i w starszych instalacjach już nie. W tym tekście pokazuję, kiedy kolor naprawdę coś mówi, jak rozpoznać polaryzację bez zgadywania i na co uważać w fotowoltaice, akumulatorach oraz zasilaczach.
Oto najważniejsze wnioski, które porządkują temat od razu
- W obwodach DC czerwony najczęściej oznacza plus.
- W AC kolor czerwony nie mówi o plusie ani minusie, tylko może oznaczać przewód fazowy.
- W normie IEC 60445 dla DC czerwony jest barwą przewodu dodatniego, a biały ujemnego.
- W Polsce w starszych instalacjach czerwony mógł być jedną z barw fazy, więc nie wolno oceniać przewodu wyłącznie po kolorze.
- Przed podłączeniem zawsze sprawdzaj schemat i wykonaj pomiar.
Najkrótsza odpowiedź
Najkrócej: w przewodach prądu stałego czerwony zwykle wskazuje biegun dodatni. Jeśli jednak masz do czynienia z instalacją AC, zasilaczem albo starszym okablowaniem, sam kolor nie daje pewnej odpowiedzi i trzeba sprawdzić schemat lub wykonać pomiar.
Ja traktuję kolor jako wskazówkę, nie dowód. To ważne zwłaszcza tam, gdzie jeden błąd może uszkodzić sterownik ładowania, falownik albo akumulator.
Norma IEC 60445 porządkuje oznaczenia w DC właśnie w tym kierunku: czerwony dla przewodu dodatniego i biały dla ujemnego. To dobry punkt odniesienia, ale w praktyce liczy się cały system, nie pojedyncza barwa izolacji.
Kiedy czerwony rzeczywiście oznacza plus
W instalacjach stałoprądowych kolor czerwony jest najczęściej skrótem myślowym dla dodatniego bieguna. Taki układ spotykam w bateriach, ładowarkach, przetwornicach i wielu elementach fotowoltaiki, gdzie od razu trzeba rozróżnić biegun dodatni i ujemny.
| Obszar | Co zwykle oznacza czerwony | Na co uważać |
|---|---|---|
| Akumulatory i banki baterii | Biegun dodatni (+) | Sprawdź także oznaczenia na zaciskach, bo producent może stosować inne kolory pomocnicze. |
| Panele PV i strony DC falownika | Przewód dodatni linii DC | Kolor pomaga tylko wtedy, gdy cały ciąg przewodów jest opisany spójnie. |
| Przewody sterownicze i zasilacze | Najczęściej plus, ale zależy od konstrukcji urządzenia | W małych urządzeniach kolor bywa umowny, więc ważniejsza jest dokumentacja. |
| Oznaczenia zgodne z normą | Dodatni przewód DC | W standardzie dla DC minus może być oznaczany białym przewodem, a nie czarnym. |
W praktyce spotykam też drugi popularny układ: czerwony jako plus, czarny jako minus. To wygodne, czytelne i często stosowane w sprzęcie użytkowym, ale nie należy tego mieszać z prawem natury. Lepiej myśleć o tym jako o konwencji, która działa tylko wtedy, gdy cały zestaw jest wykonany konsekwentnie.
Dlaczego w instalacji AC kolor nie daje pewnej odpowiedzi
W prądzie przemiennym nie szuka się bieguna dodatniego i ujemnego w takim sensie jak w DC, więc kolor przewodu nie rozwiązuje pytania o polaryzację. Zamiast tego patrzy się na funkcję przewodu: faza, neutralny albo ochronny.
W materiałach dydaktycznych Politechniki Warszawskiej czerwony figuruje obok czarnego, brązowego i szarego jako jeden z kolorów przewodu fazowego. To oznacza jedno: w instalacji AC czerwony może być po prostu fazą, a nie żadnym „plusem” do rozpoznania na oko.
W nowych instalacjach najważniejsze są zwykle trzy barwy: niebieski dla przewodu neutralnego, żółto-zielony dla ochronnego i jeden z kolorów fazowych dla przewodu zasilającego. Jeśli widzisz starą tablicę rozdzielczą, stare przedłużacze albo przerabiane obwody, nie zakładaj zgodności z dzisiejszym układem tylko dlatego, że izolacja jest czerwona.
To właśnie dlatego w elektryce nie uczę się „zgadywania po kolorze”, tylko rozumienia funkcji obwodu. Ten nawyk oszczędza czas i zmniejsza ryzyko pomyłki, a dalej pokazuję, jak to sprawdzić bezpiecznie w praktyce.
Jak sprawdzić biegunowość bez zgadywania
Jeśli pracujesz przy fotowoltaice, akumulatorach albo zasilaniu niskonapięciowym, najlepsza metoda jest prosta: nie ufaj wyłącznie barwie, tylko potwierdź ją miernikiem. Ja robię to zawsze tak samo, bo to najkrótsza droga do pewnego wyniku.
- Upewniam się, że wiem, czy badam obwód DC czy AC.
- Sprawdzam oznaczenia na urządzeniu: +, −, L+, L−, DC IN, BAT, PV.
- Ustawiam multimetr na pomiar napięcia stałego, czyli tryb V⎓.
- Czarną sondę przykładam do punktu odniesienia, a czerwoną do badanego przewodu.
- Jeśli na ekranie pojawia się wartość dodatnia, czerwona sonda trafiła na biegun dodatni; wynik z minusem oznacza odwrotne podłączenie sond.
- Dopiero po potwierdzeniu polaryzacji wykonuję docelowe podłączenie.
W obwodach PV i magazynach energii warto zachować jeszcze jedną zasadę: jeśli nie masz pewności co do zakresu napięcia albo kategorii pomiarowej, nie eksperymentuj. Błędy przy DC potrafią być bardziej kosztowne niż przy zwykłej lampie czy gniazdku.
Najczęstsze pomyłki w fotowoltaice i magazynach energii
Najwięcej problemów nie bierze się z samego koloru, tylko z założenia, że kolor zawsze znaczy to samo. W praktyce widzę kilka powtarzalnych błędów, które łatwo wyeliminować na etapie montażu.
- Mieszanie DC z AC - ktoś patrzy na czerwony przewód w rozdzielnicy i traktuje go jak dodatni biegun, choć to zwykła faza.
- Ufanie samemu kolorowi bez pomiaru - szczególnie przy przewodach po naprawach, przedłużkach i adapterach.
- Zakładanie, że czarny zawsze oznacza minus - w wielu urządzeniach tak bywa, ale nie jest to reguła absolutna.
- Ignorowanie etykiet i nadruków na kablu - w PV ważniejsze od izolacji są oznaczenia na przewodzie, złączu i dokumentacji.
- Brak sprawdzenia po przeróbce - po wymianie końcówki albo przedłużeniu kabla łatwo odwrócić biegunowość, choć sam przewód wygląda identycznie.
W fotowoltaice szczególnie zdradliwe są gotowe wiązki i złącza, bo wizualnie wyglądają „poprawnie”, a mimo to mogą mieć zamienione oznaczenia po stronie adaptera. Dlatego po każdej przeróbce wolę wykonać jeszcze jeden szybki pomiar zamiast liczyć na pamięć albo intuicję.
Trzy rzeczy, które sprawdzam przed podłączeniem panelu, akumulatora i falownika
Jeśli miałbym zostawić tylko jedną praktyczną listę, byłaby bardzo krótka. Przed podłączeniem sprawdzam trzy elementy i dopiero potem uznaję przewód za gotowy do pracy.
- Rodzaj prądu - DC czy AC, bo od tego zależy cała interpretacja koloru.
- Oznaczenia funkcjonalne - plus, minus, L1, L2, L3, N, PE, L+ albo L−.
- Potwierdzenie miernikiem - bo kolor i nadruk są tylko punktem startowym, a nie końcową weryfikacją.
To podejście najlepiej działa w instalacjach PV, w systemach akumulatorowych i przy zasilaczach, gdzie pomyłka może zatrzymać cały układ albo uszkodzić elektronikę. Jeżeli choć jedna z tych trzech rzeczy nie jest jasna, traktuję przewód jako nieopisany i wracam do dokumentacji zamiast ryzykować podłączenie „na oko”.
