Wyłącznik nadprądowy B16 to jeden z najczęściej spotykanych elementów domowej i małej instalacji elektrycznej, ale jego montaż wcale nie sprowadza się do prostego „wpięcia kabla”. Liczy się dobór charakterystyki, poprawne podłączenie zacisków, przekrój przewodów i późniejsza kontrola, czy obwód nie pracuje na granicy możliwości. Poniżej wyjaśniam, jak podłączyć bezpiecznik b16 w praktyce, a przy okazji pokazuję, kiedy taki aparat ma sens i jakie błędy najczęściej kończą się problemami.
Najważniejsze zasady przed montażem B16
- B16 to zwykle wyłącznik nadprądowy, a nie klasyczny bezpiecznik topikowy.
- Charakterystyka B dobrze pasuje do standardowych obwodów końcowych, bo zadziała szybciej przy zwarciu niż C lub D.
- Prąd znamionowy 16 A przy 230 V daje około 3,68 kW mocy teoretycznej, ale nie planuję obwodu „na styk”.
- Przed montażem trzeba sprawdzić przekrój przewodów, sposób zasilania, zdolność wyłączania i to, czy aparat współpracuje z RCD.
- Po instalacji ważniejsze od samego załączenia jest sprawdzenie dokręcenia zacisków i pomiary ochronne.

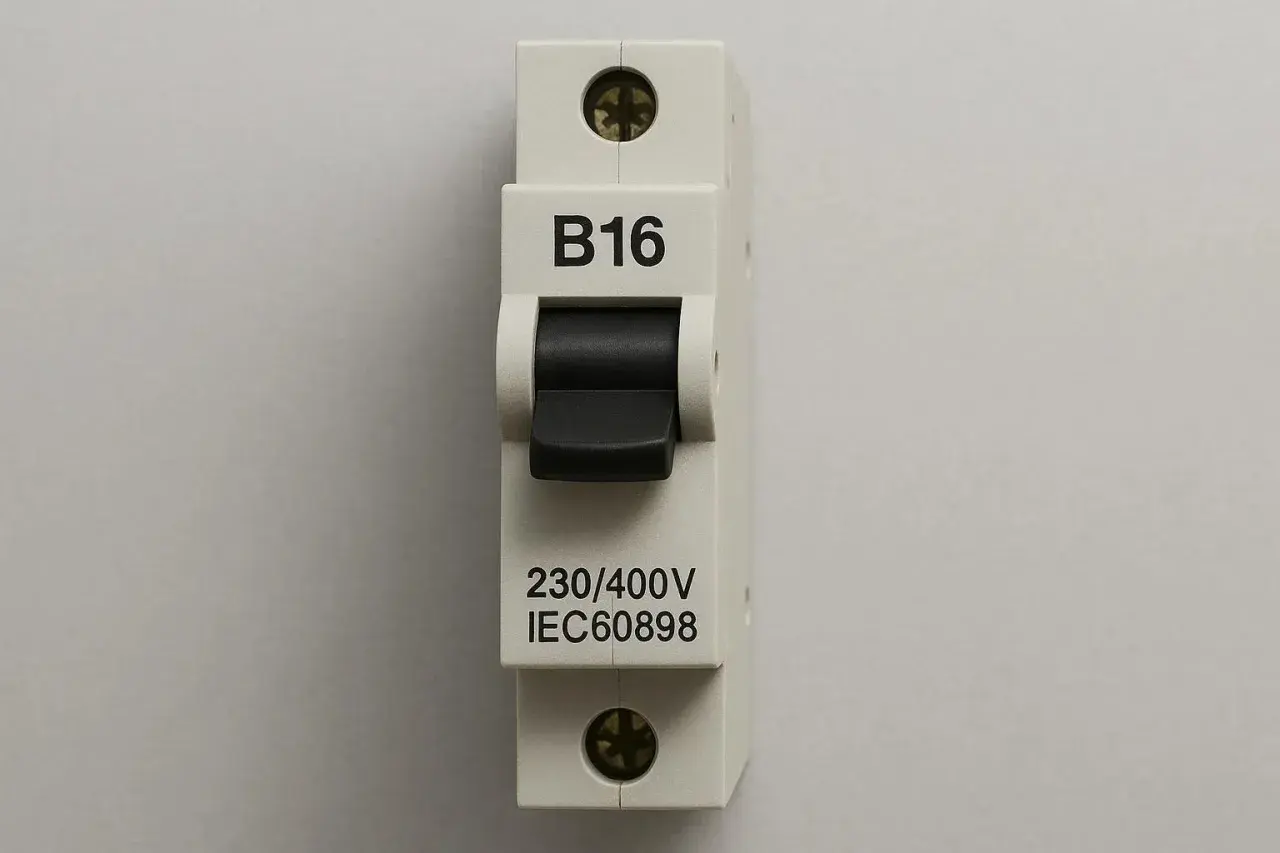

Co naprawdę oznacza B16 i kiedy ma sens
Na pierwszy rzut oka B16 wygląda jak „zwykły bezpiecznik”, ale technicznie chodzi o wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 16 A. Ja zawsze rozdzielam te pojęcia, bo od tego zaczyna się poprawny dobór: bezpiecznik topikowy trzeba wymienić po zadziałaniu, a wyłącznik nadprądowy można ponownie załączyć po usunięciu przyczyny awarii.
W praktyce charakterystyka B jest dość czuła na zwarcia i lepiej sprawdza się w klasycznych obwodach końcowych, gdzie nie ma dużych prądów rozruchowych. Z danych producentów wynika, że taki aparat zwykle wyzwala bezzwłocznie przy prądzie rzędu 3-5 x In, czyli dla B16 mówimy mniej więcej o zakresie od 48 A do 80 A. To właśnie dlatego B16 jest częstym wyborem dla oświetlenia, gniazd i prostych obwodów w domu.
| Oznaczenie | Znaczenie w praktyce |
|---|---|
| B | Szybciej reaguje na zwarcie, mniej toleruje duże prądy rozruchowe. |
| 16 A | Prąd znamionowy aparatu. Przy 230 V to około 3,68 kW mocy teoretycznej. |
| 1P / 1P+N | Wersja jednobiegunowa albo jednobiegunowa z rozłączanym neutralnym. |
| Icn | Zdolność wyłączania, którą trzeba dobrać do spodziewanego prądu zwarciowego. |
W domowych rozdzielnicach najczęściej spotyka się aparaty zgodne z PN-EN 60898-1, czyli przeznaczone do budynków mieszkalnych i komercyjnych. Jeśli obwód ma duży rozruch, długie linie albo zasilasz urządzenia z elektroniką mocy, sam fakt, że „to jest B16”, nie rozwiązuje sprawy. Wtedy przechodzę do następnego kroku i sprawdzam warunki montażu, a nie tylko samą nazwę na obudowie.
Co sprawdzić przed montażem w rozdzielnicy
Zanim dotknę zacisków, chcę wiedzieć trzy rzeczy: czy aparat pasuje do obwodu, czy przewody są dobrane rozsądnie i czy instalacja daje warunki do bezpiecznego odłączenia przy uszkodzeniu. To brzmi prosto, ale właśnie na tym etapie najczęściej popełnia się kosztowne błędy.
- Odłączenie zasilania i potwierdzenie braku napięcia miernikiem dwubiegunowym, a nie „na oko”.
- Dobór przewodu do obciążenia i sposobu ułożenia. W praktyce dla obwodów gniazd często spotyka się 2,5 mm² Cu, dla oświetlenia 1,5 mm² Cu, ale projekt i warunki prowadzenia kabla mają znaczenie większe niż sama reguła z internetu.
- Zdolność wyłączania aparatu, czyli Icn. Jeśli spodziewany prąd zwarciowy jest wyższy niż parametry wyłącznika, instalacja jest źle dobrana.
- Współpraca z RCD, jeśli obwód ma być chroniony różnicówką. B16 nie zastępuje RCD, bo to dwa różne zadania.
- Miejsce w rozdzielnicy i chłodzenie. Upchnięty aparat, do którego dochodzi kilka mocno obciążonych obwodów, potrafi pracować cieplej niż powinien.
Ja zwracam też uwagę na pętlę zwarcia, bo to ona decyduje, czy wyłącznik zadziała szybko w razie uszkodzenia. Jeżeli jest zbyt duża, samo poprawne podłączenie nie wystarczy. Dopiero po takim przeglądzie ma sens sam montaż w rozdzielnicy.

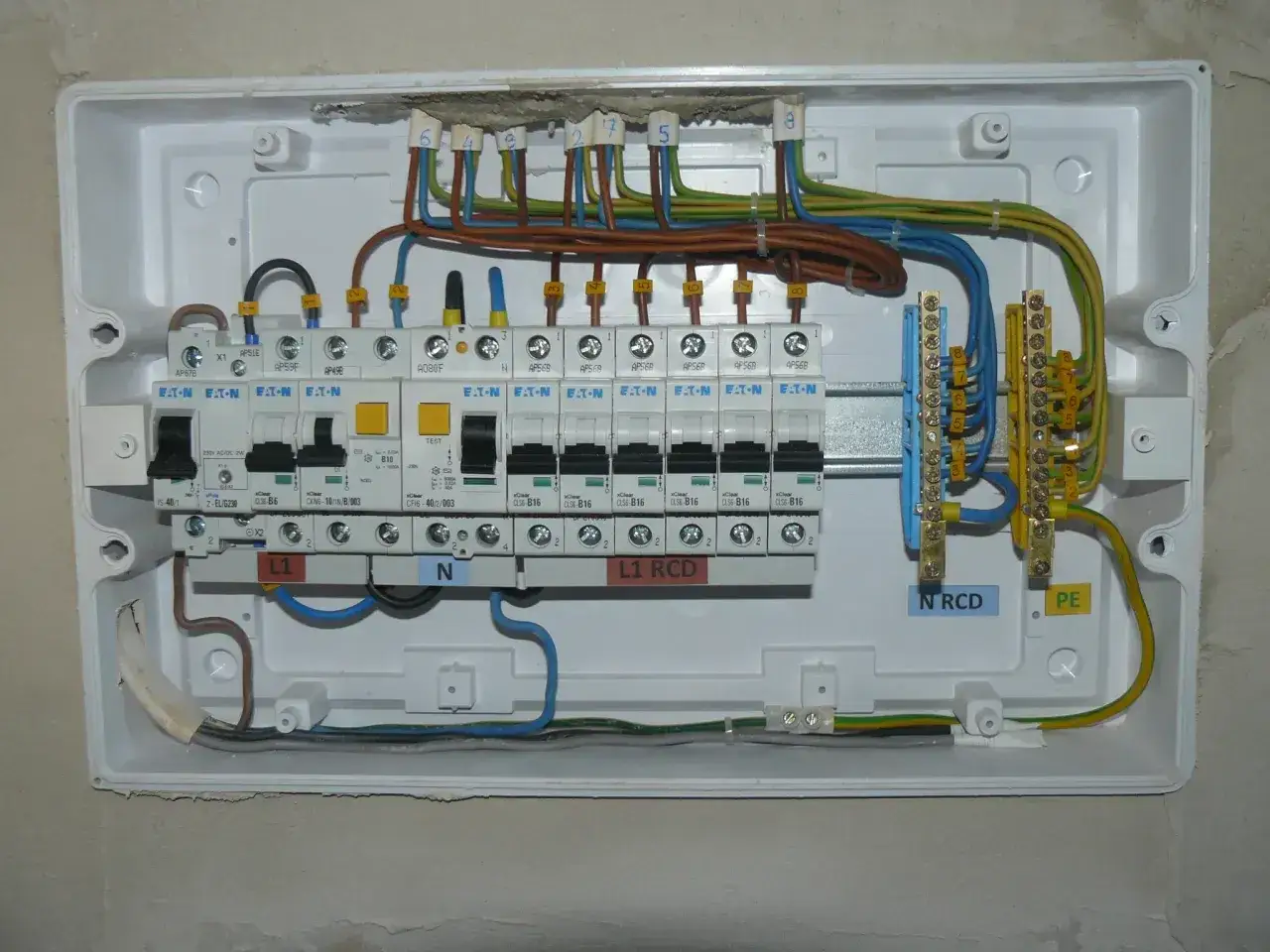

Jak podłączyć wyłącznik B16 krok po kroku
Tu nie ma miejsca na improwizację. Nawet jeśli rozdzielnica wygląda „prosto”, ja traktuję ją jak element instalacji, który musi zostać odłączony, sprawdzony i zmontowany zgodnie z oznaczeniami producenta. W wielu aparatach modularnych zasilanie prowadzi się standardowo od góry, ale nie traktuję tego jako reguły absolutnej - zawsze sprawdzam nadruk L/LINE, LOAD albo schemat na obudowie.
- Wyłącz zasilanie główne i zabezpiecz miejsce pracy przed przypadkowym załączeniem.
- Sprawdź miernikiem brak napięcia na przewodach, listwach i szynie, przy której będziesz pracować.
- Zatrzaśnij aparat na szynie DIN tak, aby siedział stabilnie i nie miał luzu.
- Podłącz przewód zasilający do zacisku wejściowego zgodnie z oznaczeniem producenta.
- Podłącz przewód wychodzący z obwodu do zacisku wyjściowego lub do kolejnego elementu układu, jeśli projekt tak przewiduje.
- Neutralny prowadź na listwę N, a przewód ochronny na PE. W typowym B16 1P nie „przechodzi” przez wyłącznik przewód ochronny.
- Dokręć zaciski momentem podanym na obudowie lub w karcie katalogowej. W praktyce często jest to okolica 2-3 Nm, ale nie zgaduję momentu - sprawdzam go dla konkretnego modelu.
- Ułóż przewody tak, by nie były napięte, nie ocierały o ostre krawędzie i nie blokowały osłony rozdzielnicy.
- Załącz zasilanie, sprawdź pracę obwodu i obserwuj, czy aparat nie nagrzewa się nienaturalnie.
Jeśli pytanie dotyczyło właśnie tego, jak podłączyć bezpiecznik b16, to najkrótsza odpowiedź brzmi: zgodnie z oznaczeniem zacisków, po odłączeniu zasilania i po dobraniu właściwego przekroju przewodu. W praktyce cała różnica między dobrym a złym montażem zwykle kryje się w detalach, dlatego po samym założeniu aparatu przechodzę jeszcze do sprawdzenia wersji wyłącznika i układu zacisków.
Jak czytać wersje 1P, 1P+N i 3P
Tu pojawia się dużo nieporozumień. Sam napis B16 mówi tylko o charakterystyce i prądzie znamionowym, ale nie mówi jeszcze, czy aparat jest jednobiegunowy, czy odłącza również neutralny, ani czy nadaje się do obwodu jednofazowego czy trójfazowego. Ja zawsze patrzę na pełne oznaczenie.
| Wersja | Kiedy jej używam | Co to zmienia |
|---|---|---|
| 1P | Typowy obwód 230 V | Rozłącza fazę, neutralny idzie osobno na listwę N. |
| 1P+N | Gdy chcę odłączyć cały obwód jednym aparatem | Neutralny jest rozłączany, ale nie jest nadprądowo chroniony przez ten biegun. |
| 3P | Obwód trójfazowy bez neutralnego | Stosuję przy odbiornikach 400 V, nie przy zwykłych gniazdach 230 V. |
Warto też pamiętać o kierunku zasilania. W części aparatów jest on obojętny, w innych producent narzuca konkretny układ przyłączy. Jeśli nie ma jednoznacznego oznaczenia, nie opieram się na domysłach, tylko sprawdzam kartę katalogową. To samo dotyczy neutralnego - mieszanie neutralnych między obwodami to prosty przepis na losowe wyzwalanie RCD i trudne do znalezienia usterki. Po takim uporządkowaniu łatwiej zobaczyć, które błędy są naprawdę najgroźniejsze.
Najczęstsze błędy, które powodują grzanie lub wyzwalanie
Przy B16 najwięcej problemów nie bierze się z samego aparatu, tylko z pośpiechu przy montażu. Gdy widzę rozgrzaną rozdzielnicę albo wybijający obwód po podłączeniu kilku urządzeń, zwykle szukam nie „wady wyłącznika”, tylko błędu instalacyjnego.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Za słabe dokręcenie zacisku | Grzanie, przebarwienia izolacji, czasem zapach spalenizny | Moment z dokumentacji i ponowna kontrola po uruchomieniu |
| Dobór B16 „na zapas” bez obliczeń | Przewód może nie być właściwie chroniony | Dobierać aparat do przekroju, długości i obciążenia obwodu |
| Pomylenie neutralnych między obwodami | Nieprzewidziane zadziałanie RCD | Każdy obwód prowadzić logicznie i konsekwentnie |
| Za duży prąd rozruchowy odbiornika | Losowe wyzwalanie przy starcie urządzenia | Sprawdzić, czy nie trzeba charakterystyki C lub innego rozwiązania |
| Brak pomiarów po montażu | Ukryta usterka wychodzi dopiero przy awarii | Wykonać pomiary ochronne i test obciążenia |
Najbardziej niebezpieczna praktyka to wymiana B16 na większy aparat tylko dlatego, że „czasem wybija”. To nie naprawia problemu, tylko go maskuje. Jeśli zabezpieczenie działa zbyt często, trzeba ustalić przyczynę: przeciążenie, uszkodzony odbiornik, za mały przekrój przewodu albo niewłaściwą charakterystykę. I właśnie tu temat zaczyna się łączyć z fotowoltaiką oraz urządzeniami o dużym rozruchu, gdzie B16 nie zawsze jest najlepszym wyborem.
B16 w obwodach fotowoltaiki i urządzeń z dużym rozruchem
Na portalu o energii i oszczędzaniu prądu nie mogę pominąć instalacji PV, bo tam B16 pojawia się częściej, niż wiele osób zakłada. W małych układach bywa dobrym zabezpieczeniem obwodów pomocniczych, monitoringu, gniazd serwisowych czy części obwodów końcowych, ale przy stronie AC falownika wszystko zależy od jego prądu znamionowego, zaleceń producenta i warunków przyłączenia.
Ja patrzę tu przede wszystkim na dwa scenariusze. Pierwszy to zwykłe obciążenia domowe, gdzie B16 często wystarcza i pracuje stabilnie. Drugi to urządzenia z dużym prądem rozruchowym: pompy, sprężarki, niektóre zasilacze, falowniki, klimatyzatory. W takich przypadkach charakterystyka B bywa zbyt „nerwowa”, bo szybciej reaguje na chwilowy skok prądu. Często lepsza okazuje się charakterystyka C, ale nie wybiera się jej w ciemno - trzeba policzyć całą instalację, a nie tylko patrzeć na tabliczkę znamionową odbiornika.
- B16 ma sens tam, gdzie obciążenie jest przewidywalne i nie ma dużych impulsów startowych.
- C16 bywa lepsze przy urządzeniach z rozruchem, ale wymaga sprawdzenia warunków zwarciowych i całego toru zasilania.
- Zwiększanie wartości zabezpieczenia bez analizy obciążenia to zły kierunek, zwłaszcza w instalacjach PV i w obwodach z elektroniką mocy.
W praktyce nie chodzi o to, by „dopasować wyłącznik do wszystkiego”, tylko by dobrać aparat do realnego sposobu pracy obwodu. To samo podejście warto zastosować po montażu, gdy sprawdzasz, czy instalacja działa stabilnie w normalnym obciążeniu i czy nie ma śladów przegrzewania.
Na co patrzę po uruchomieniu i kiedy nie ryzykować samodzielnej pracy
Po załączeniu nie kończę pracy na samym fakcie, że światło się świeci. Sprawdzam, czy wyłącznik nie grzeje się nadmiernie, czy przewody siedzą pewnie, czy obwód nie wyzwala bez powodu i czy cała rozdzielnica jest zamknięta tak, jak przewidział producent. Jeśli mam dostęp do pomiarów, weryfikuję też ciągłość przewodu ochronnego, impedancję pętli zwarcia i izolację.
Jest jeszcze jedna rzecz, którą lubię podkreślać: jeśli B16 wyzwala natychmiast po załączeniu albo po podpięciu konkretnego urządzenia, nie resetuję go bez końca. To nie jest objaw „złego humoru” aparatu, tylko sygnał, że w obwodzie jest problem. Czasem winny jest uszkodzony odbiornik, czasem błędnie dobrana charakterystyka, a czasem po prostu instalacja ma już swoje lata i wymaga gruntownego przeglądu.
Jeżeli rozdzielnica jest stara, obciążona kilkoma dodatkowymi obwodami albo pracuje w instalacji z fotowoltaiką, pompą ciepła czy innymi odbiornikami o wyższym poborze, ja nie traktuję B16 jako „szybkiej poprawki”, tylko jako element większej układanki. Dobrze dobrany aparat ma chronić instalację latami, a nie tylko przejść pierwszy test po montażu.
Najwięcej daje połączenie trzech rzeczy: właściwego doboru charakterystyki, poprawnego przekroju przewodu i porządnego dokręcenia zacisków. Jeśli te trzy punkty są dopięte, reszta sprowadza się już do logicznego montażu i pomiarów. Jeśli nie są, nawet pozornie prosty B16 potrafi sprawiać problemy szybciej, niż się tego spodziewasz.
