Uziemienie w domu nie jest dodatkiem do instalacji, tylko jednym z elementów, które decydują o bezpieczeństwie ludzi i sprzętu. Dobrze wykonany układ współpracuje z przewodem PE, połączeniami wyrównawczymi, wyłącznikiem różnicowoprądowym i ochroną przepięciową, a przy instalacji fotowoltaicznej zyskuje jeszcze większe znaczenie. Poniżej pokazuję, jak to działa, jakie są warianty wykonania, ile to zwykle kosztuje i co warto sprawdzić przed odbiorem.
Najważniejsze rzeczy, które trzeba wiedzieć o uziemieniu w domu
- Uziom nie działa sam - to część całego systemu ochrony przeciwporażeniowej, razem z PE, połączeniami wyrównawczymi i RCD.
- W nowym domu najpraktyczniejszy bywa uziom fundamentowy, bo jest najtańszy do wykonania na etapie budowy.
- W starszym budynku częściej stosuje się uziom otokowy albo szpilkowy, bo da się je dołożyć bez rozkuwania fundamentów.
- Pomiar i protokół są równie ważne jak sam montaż - bez nich nie wiesz, czy układ faktycznie spełnia swoje zadanie.
- Przy fotowoltaice i ochronie przepięciowej poprawne uziemienie ma większe znaczenie, bo wpływa też na bezpieczeństwo falownika i metalowych elementów konstrukcji.
- Najczęstszy błąd to traktowanie RCD jako zamiennika uziomu, a nie jego uzupełnienia.
Jak działa uziom i co naprawdę zabezpiecza
Uziom ma przede wszystkim odprowadzić do gruntu prąd uszkodzeniowy albo część energii przepięcia i wyrównać potencjały metalowych elementów budynku. W praktyce oznacza to, że obudowy urządzeń, szyny ochronne i inne przewodzące części nie „wiszą” w przypadkowym potencjale, tylko są włączone do przewidywalnego układu bezpieczeństwa.
Ja patrzę na to tak: uziemienie nie jest samodzielną tarczą ochronną. Działa dopiero razem z przewodem ochronnym, połączeniami wyrównawczymi, wyłącznikiem różnicowoprądowym i zabezpieczeniami nadprądowymi. ZPE przypomina też, że RCD może pracować tylko w instalacji z przewodami ochronnymi podłączonymi do uziemienia, więc nie da się nim zastąpić całego układu.
| Element | Co robi | Czego nie zastępuje |
|---|---|---|
| Uziom | Odprowadza prąd do gruntu i stabilizuje potencjał instalacji | Nie zastępuje RCD ani poprawnego przewodu PE |
| Przewód PE | Łączy obudowy urządzeń z układem ochronnym | Nie zastępuje połączeń wyrównawczych |
| Połączenia wyrównawcze | Łączą metalowe części, aby wyrównać potencjały | Nie zastępują zabezpieczenia przeciwzwarciowego |
| RCD 30 mA | Odłącza zasilanie przy prądzie upływu | Nie chroni przy każdym scenariuszu porażenia i nie jest zamiennikiem uziomu |
Jeśli chcesz myśleć o instalacji praktycznie, zapamiętaj jedno: bez spójnego układu ochronnego sam uziom niewiele daje. Od tego zależy też wybór konkretnego rozwiązania w domu, więc przechodzę teraz do najczęściej stosowanych wariantów.
Jakie rozwiązanie stosuje się w domu jednorodzinnym

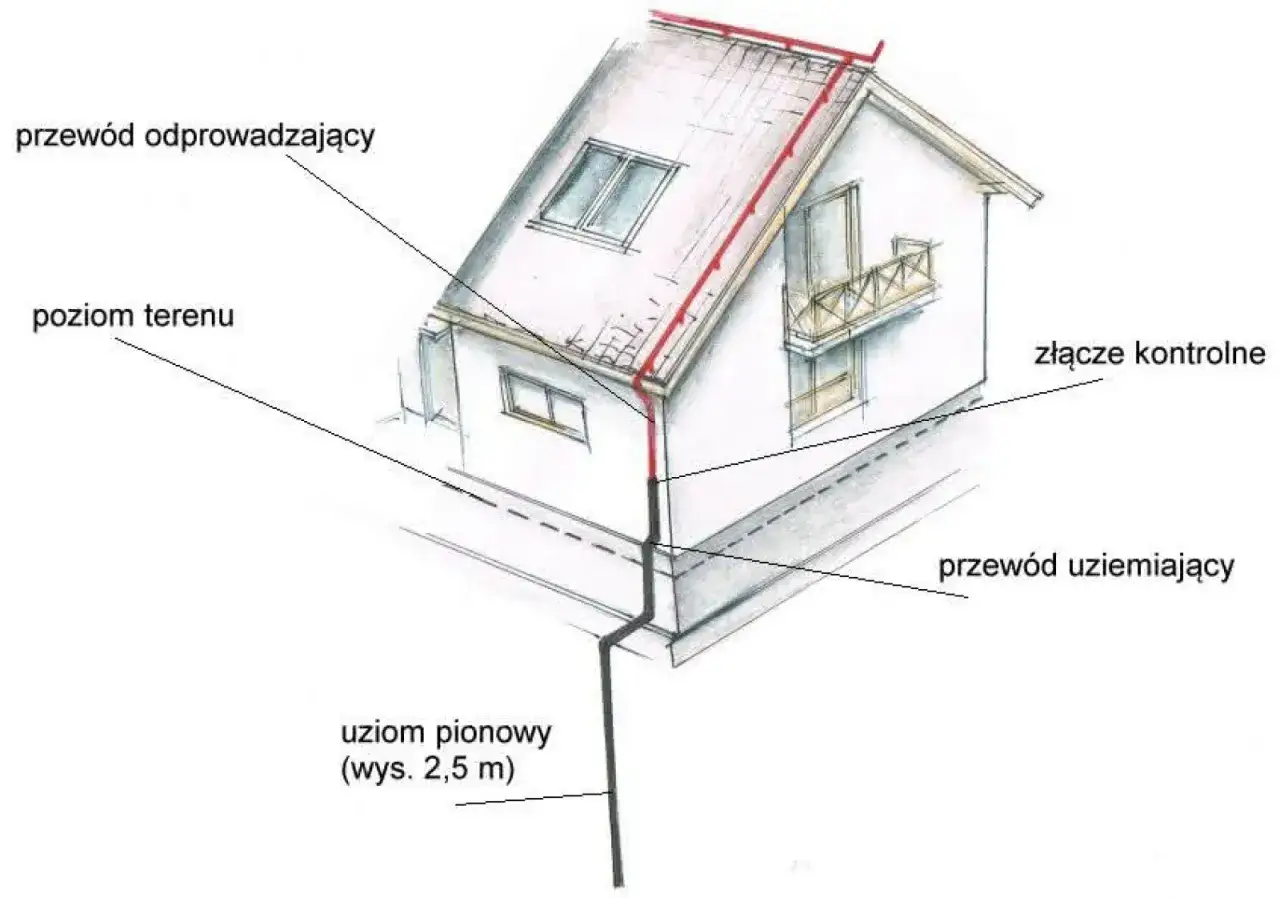

Rodzaj uziomu dobiera się do etapu budowy, gruntu i tego, czy modernizujesz stary dom, czy stawiasz nowy. W budynkach jednorodzinnych najczęściej spotykam trzy podejścia: fundamentowe, otokowe i szpilkowe. Każde ma sens, ale w innym momencie i przy innym budżecie.
| Typ uziomu | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy dom, etap fundamentów | Najlepszy stosunek ceny do efektu, można go wykonać „przy okazji” robót konstrukcyjnych | Trudno dołożyć po zakończeniu budowy |
| Otokowy | Stary dom albo rozbudowa, gdy trzeba obejść budynek w gruncie | Dobrze sprawdza się przy modernizacji, łatwo połączyć go z ochroną odgromową | Wymaga wykopu wokół budynku i dobrego dostępu do gruntu |
| Szpilkowy | Gdy jest mało miejsca albo grunt pozwala na skuteczne pogrążanie elektrod | Szybki montaż, niewielka ingerencja w teren | Skuteczność mocno zależy od warunków gruntowych |
| Naturalny | Gdy projekt dopuszcza wykorzystanie zbrojenia, metalowych elementów lub innych przewodzących części | Może ograniczyć koszty i uprościć układ | Wymaga potwierdzenia ciągłości i zgodności z projektem oraz pomiarów |
W nowych domach uziom fundamentowy jest zwykle najrozsądniejszy, bo beton i zbrojenie dają dobrą bazę dla całego systemu. W starszych budynkach częściej wygrywa otok albo zestaw szpilek, bo nie trzeba ruszać konstrukcji. W każdym przypadku liczy się jedno: rozwiązanie ma być zaprojektowane pod konkretny budynek, a nie „wzięte z internetu”.
Jeśli chcesz, mogę opisać też schemat połączenia uziomu z GSW i rozdzielnicą w prostym domu jednorodzinnym. To zwykle rozwiewa większość wątpliwości przy modernizacji.
Jak wygląda wykonanie krok po kroku
W praktyce nie zaczynam od wbicia pierwszej szpilki, tylko od sprawdzenia, jak cały budynek ma być chroniony. Potem dopiero dobiera się typ uziomu, punkt połączenia i sposób prowadzenia przewodów. To ważne, bo błędy na tym etapie później trudno poprawić bez dodatkowych kosztów.
- Sprawdzenie projektu i układu ochrony - trzeba wiedzieć, gdzie będzie główna szyna wyrównawcza, jakie metalowe elementy trzeba z nią połączyć i czy w budynku przewidziano ochronę odgromową lub fotowoltaikę.
- Dobór uziomu do etapu prac - przy nowej budowie najlepiej działa uziom fundamentowy, a przy modernizacji zwykle otokowy albo szpilkowy.
- Wykonanie połączeń przewodzących - bednarka to stalowa taśma przewodząca, którą często tworzy się uziom fundamentowy lub otokowy; trzeba ją połączyć tak, aby układ był trwały i odporny na korozję.
- Podłączenie do GSW - przewód z uziomu prowadzi się do głównej szyny wyrównawczej i tam spina z PE oraz innymi połączeniami wyrównawczymi.
- Połączenie metalowych instalacji - do układu trafiają elementy przewodzące, które mogą wprowadzać obcy potencjał, na przykład fragmenty instalacji wodnych, metalowe konstrukcje czy elementy ochrony odgromowej, jeśli projekt to przewiduje.
- Pomiar i odbiór - bez pomiaru rezystancji uziemienia i sprawdzenia ciągłości przewodów ochronnych nie warto zamykać tematu.
Najczęstszy błąd wykonawczy polega na tym, że ktoś traktuje uziom jako osobny „dodatek” do rozdzielnicy. Ja wolę myśleć o nim jak o kręgosłupie całej ochrony, bo jeśli jest źle zaprojektowany, to później nawet dobre zabezpieczenia pracują gorzej niż powinny. Z tego powodu pomiary są obowiązkowym etapem, a nie formalnością.
Kiedy pomiar jest obowiązkowy i co powinien obejmować
Nie zakładam, że uziemienie działa tylko dlatego, że zostało wykonane. Trzeba to sprawdzić miernikiem i wpisać do dokumentacji. GUNB wskazuje, że co najmniej raz na 5 lat należy sprawdzać stan techniczny instalacji elektrycznej i piorunochronnej, a w tym również uziemienia instalacji i aparatów.
W praktyce pomiar obejmuje zwykle kilka rzeczy naraz, nie tylko sam uziom:
- rezystancję uziemienia, czyli opór, z jakim układ oddaje prąd do gruntu,
- ciągłość przewodów ochronnych PE,
- ciągłość połączeń wyrównawczych,
- działanie wyłączników różnicowoprądowych, najczęściej 30 mA w obwodach domowych,
- rezystancję izolacji przewodów, jeśli wykonuje się pełny odbiór instalacji.
Najczęściej stosuje się pomiar metodą techniczną z sondami pomocniczymi, a w części modernizacji także metodami cęgowymi, jeśli układ na to pozwala. Tu nie chodzi o wybranie „ładniejszej” metody, tylko o dobranie takiej, która pokaże realny stan instalacji. Jeżeli po przebudowie domu, montażu PV albo większych wykopach wokół budynku nie ma aktualnego protokołu, ja traktowałbym to jako sygnał do ponownego sprawdzenia całego układu.
Ile kosztuje uziemienie i co najbardziej zmienia cenę
Ceny są bardzo zależne od gruntu, długości potrzebnych połączeń, dostępu do budynku i tego, czy robisz wszystko przy nowej budowie, czy dopiero modernizujesz dom. Najtaniej wychodzi etap fundamentów, bo wtedy część prac da się połączyć z innymi robotami budowlanymi. Późniejsza rozbudowa zwykle kosztuje więcej.
| Zakres | Orientacyjny koszt | Kiedy bywa najkorzystniejszy |
|---|---|---|
| Uziom fundamentowy | Najczęściej od kilkuset do około 1500 zł jako osobny element, ale często wchodzi w szerszy zakres robót | Nowa budowa, etap stanu zero |
| Uziom szpilkowy | Około 350-1500 zł w prostych realizacjach | Modernizacja lub ograniczona przestrzeń wokół budynku |
| Uziom otokowy | Około 2500-4500 zł, zależnie od długości i warunków wykopu | Starszy dom, rozbudowa, potrzeba rozprowadzenia uziemienia wokół obiektu |
| Pomiar rezystancji uziemienia | Zwykle około 100-200 zł za pojedynczy punkt, czasem mniej w prostych ofertach | Odbiór, kontrola okresowa, sprawdzenie po modernizacji |
Największy wpływ na cenę mają trzy rzeczy: grunt, dostęp do miejsca pracy i zakres pomiarów. Jeśli instalujesz też fotowoltaikę, pompę ciepła albo ładowarkę do auta, budżet warto planować szerzej, bo wtedy jeden poprawny układ ochronny obsługuje kilka nowych odbiorników. To zwykle tańsze niż późniejsze poprawki na gotowym domu.
Dlaczego przy fotowoltaice i ochronie przepięciowej ma to jeszcze większe znaczenie
W domu z fotowoltaiką uziemienie przestaje być tematem czysto „elektrycznym”, a staje się częścią całej strategii bezpieczeństwa. Mamy falownik, przewody DC i AC, metalową konstrukcję montażową, czasem ogranicznik przepięć i niekiedy zewnętrzną ochronę odgromową. Wszystko to musi pracować jako jeden układ, a nie zbiór przypadkowych elementów.
Tu szczególnie pilnuję czterech rzeczy:
- Połączenia konstrukcji PV z układem ochronnym - metalowe elementy mocujące powinny mieć pewne połączenie z systemem wyrównania potencjałów.
- Dobór ograniczników przepięć - SPD, czyli ogranicznik przepięć, chroni elektronikę przed skokami napięcia; bez dobrego uziemienia jego skuteczność spada.
- Sprawdzenie istniejącej instalacji odgromowej - jeśli dom ma piorunochron albo ma go mieć, trzeba skoordynować go z uziomem i PV już na etapie projektu.
- Ocena całego układu po rozbudowie - sama dokładka falownika nie wystarczy, jeśli reszta ochrony jest stara albo niekompletna.
W praktyce często widzę jeden błąd: ktoś inwestuje w nowoczesną fotowoltaikę, a zostawia stary, niezweryfikowany układ uziemiający. To słaby układ odniesienia dla ochrony przeciwprzepięciowej i niepotrzebne ryzyko dla sprzętu. Lepiej sprawdzić to przed montażem niż po pierwszej większej burzy.
Co dopilnować przed odbiorem i po pierwszej rozbudowie instalacji
Przed podpisaniem odbioru zawsze sprawdzam, czy temat został domknięty technicznie, a nie tylko „zrobiony na oko”. W dobrze przygotowanej dokumentacji powinny się znaleźć konkretne wyniki pomiarów i opis sposobu wykonania uziomu, bo to później ułatwia każdą kolejną modernizację.
- Jest protokół z pomiaru rezystancji uziemienia, a nie tylko ustne zapewnienie wykonawcy.
- Wynik obejmuje także ciągłość przewodów ochronnych i połączeń wyrównawczych.
- Główna szyna wyrównawcza jest dostępna do kontroli, a połączenia są opisane.
- Jeśli dom ma PV, ujęto w dokumentacji również połączenie konstrukcji montażowej i zabezpieczenie przeciwprzepięciowe.
- Po większym remoncie, wykopach wokół budynku albo dobudowie nowych urządzeń elektrycznych układ został ponownie sprawdzony.
Ja przy takich inwestycjach trzymam jedną zasadę: uziom i cała ochrona przeciwporażeniowa mają być nie tylko wykonane, ale też zmierzone, opisane i zrozumiałe dla właściciela domu. To daje spokój na lata, a przy kolejnych zmianach w instalacji nie trzeba zaczynać od zgadywania, co ktoś zrobił wcześniej.
