Dobrze zaprojektowane uziemienie w fundamencie budynku daje spokój na lata: poprawia ochronę przeciwporażeniową, ułatwia współpracę z instalacją odgromową i porządkuje połączenia wyrównawcze. Najlepiej zaplanować uziom fundamentowy jeszcze przed wylaniem ław, bo później każda poprawka robi się droższa i bardziej inwazyjna. W tym artykule pokazuję, z czego powinien składać się poprawny układ, jakie materiały mają sens, kiedy fundament nie wystarczy i na co zwrócić uwagę przy odbiorze.
Najważniejsze rzeczy do zapamiętania przed betonowaniem
- Najlepszy moment na decyzję to etap projektu i zbrojenia. Późniejsza korekta zwykle oznacza dodatkowe prace ziemne.
- W nowym budynku liczy się nie tylko sama stal w betonie, ale też ciągłość połączeń i miejsce wyprowadzenia do głównej szyny wyrównawczej.
- Łączenie drutem wiązałkowym nie daje tego, czego oczekuje się od układu ochronnego.
- Jeśli pod fundamentem jest pełna izolacja albo budynek stoi na płycie odciętej od gruntu, trzeba przewidzieć inne rozwiązanie.
- W domu z fotowoltaiką i ochroną odgromową poprawne uziemienie mocno upraszcza montaż ograniczników przepięć i połączeń wyrównawczych.
Dlaczego fundament daje stabilne uziemienie
W świeżo wznoszonym budynku fundament jest najwygodniejszym miejscem, bo masz dostęp do zbrojenia, wykopu i wyprowadzeń zanim wszystko zostanie zasłonięte. Beton wokół elementów metalowych stabilizuje warunki pracy uziomu: ogranicza wysychanie, osłania przed przypadkowym uszkodzeniem i daje dużą powierzchnię kontaktu z otoczeniem. Z tego powodu ten wariant zwykle wygrywa z późniejszym dokładaniem szpilek czy otoku.
W praktyce nie traktuję go wyłącznie jako elementu ochrony przeciwporażeniowej. Dobrze wykonany układ pomaga też w wyrównaniu potencjałów, współpracy z instalacją odgromową i ograniczników przepięć, a przy domu z fotowoltaiką skraca drogę do sensownego układu ochrony. Najważniejsze jest to, że tę decyzję podejmuje się wtedy, gdy konstrukcja jest jeszcze „otwarta”, a nie po wykończeniu wnętrz.
To, czy wystarczy sama ława, czy potrzebna będzie krata albo wariant zastępczy, zależy od konstrukcji fundamentu i izolacji pod spodem. O tym decyduje już nie intuicja, tylko układ budynku i detal wykonawczy.

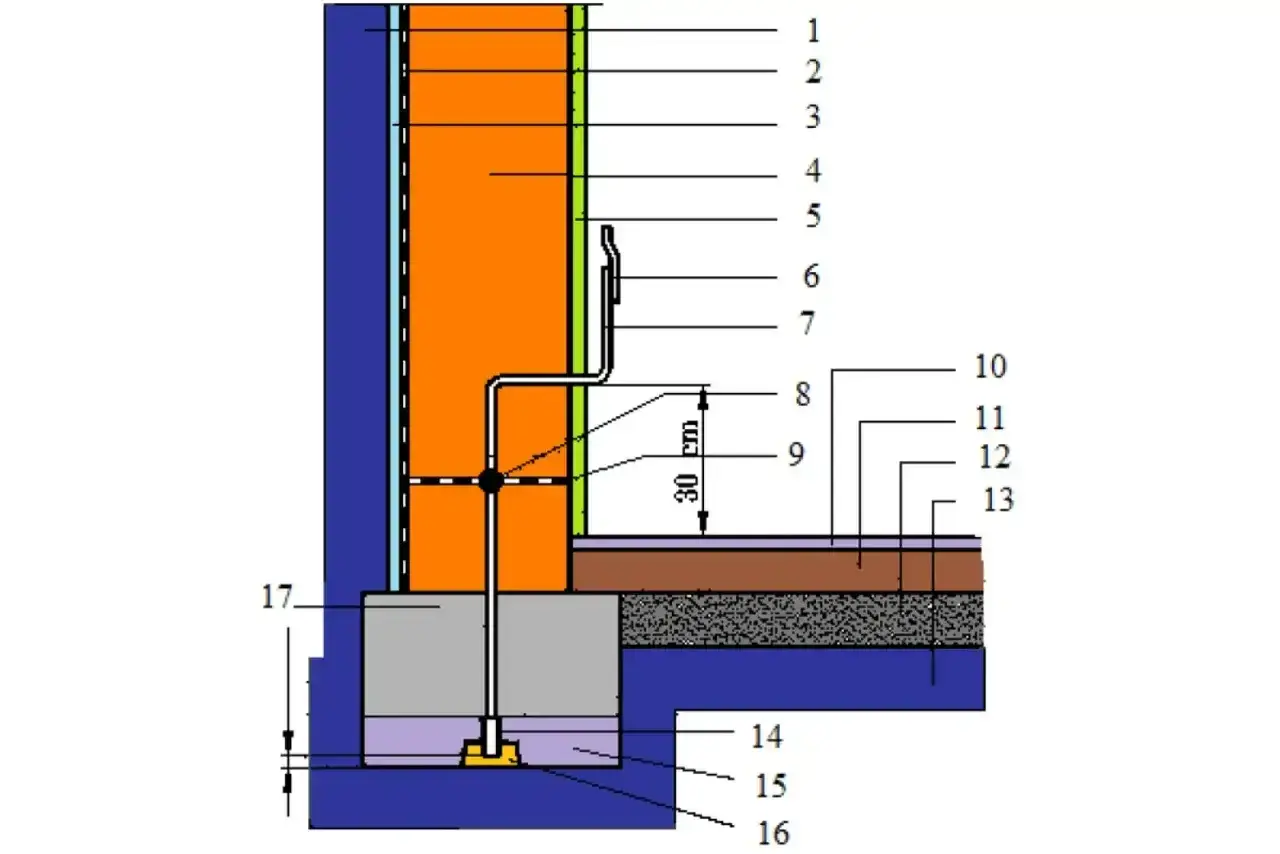

Jak powinien wyglądać poprawny układ w nowym domu
Najbezpieczniej myśleć o nim jak o zamkniętej pętli albo kracie, a nie o pojedynczym odcinku stali wrzuconym do betonu. W małym domu jednorodzinnym zwykle wystarcza obwód wokół ław, natomiast przy większym rzucie budynku, płycie fundamentowej albo kilku kondygnacjach podziemnych układ trzeba zagęszczać. W praktyce spotyka się zasadę, by oczka kraty nie były większe niż 20 × 20 m, a przy wymagającej ochronie odgromowej nawet 10 × 10 m.
| Element układu | Po co go stosuję | Na co patrzę na budowie |
|---|---|---|
| Zamknięta pętla w fundamencie | Zapewnia równy rozkład potencjałów i ciągłość obwodu | Nie może zostać przerwana na narożniku ani „zastąpiona” przypadkowym odcinkiem |
| Wyprowadzenie do GSW | Łączy uziemienie z instalacją elektryczną budynku | Powinno być dostępne, opisane i chronione przed korozją |
| Punkty dla instalacji odgromowej | Ułatwia podłączenie przewodów odprowadzających | Trasa ma być możliwie krótka i przewidywalna |
| Zagęszczenie kraty w większym obiekcie | Poprawia rozkład prądów i wyrównanie potencjałów | Ma sens szczególnie przy dużej płycie albo budynku o dużym rzucie |
Jeżeli budynek ma instalację odgromową, przewody odprowadzające rozmieszcza się zwykle po obwodzie budynku co 10, 15 albo 20 m, zależnie od wymaganego poziomu ochrony. Wtedy fundament przestaje być tylko „uziemieniem pod domem”, a staje się częścią większego systemu ochrony. I właśnie dlatego warto od razu wiedzieć, z jakich materiałów i połączeń ten system ma być zrobiony.
Materiały i połączenia, które naprawdę mają znaczenie
Tu najczęściej rozstrzyga się trwałość całego rozwiązania. W betonie stosuje się stal dobraną do konstrukcji i zabezpieczoną przed korozją, a na wyprowadzeniach ponad beton lepiej sprawdzają się elementy ze stali nierdzewnej albo ocynkowanej, bo tam materiał pracuje już w bardziej agresywnym środowisku. Nie mieszam przypadkowo metali bez kontroli, bo po latach potrafi to skończyć się korozją elektrochemiczną.
W praktyce najważniejsze są trzy rzeczy: ciągłość, trwałość i kontrolowalność połączenia. Najpewniej działa połączenie spawane, ale w wielu sytuacjach stosuje się też atestowane zaciski gwintowe. Drut wiązałkowy służy do wiązania zbrojenia, nie do budowania pewnego połączenia elektrycznego.
| Rozwiązanie | Kiedy ma sens | Najważniejsza uwaga |
|---|---|---|
| Spawanie | Gdy projekt i konstrukcja pozwalają na trwałe połączenie | Zapewnia bardzo dobrą ciągłość, ale wymaga uzgodnienia z konstruktorom |
| Zaciski gwintowe z atestem | Gdy trzeba połączyć elementy bez spawania | Muszą być dobrane do środowiska i zamontowane przed zalaniem betonem |
| Drut wiązałkowy | Do wiązania zbrojenia | Nie traktuję go jako pewnego połączenia uziemiającego |

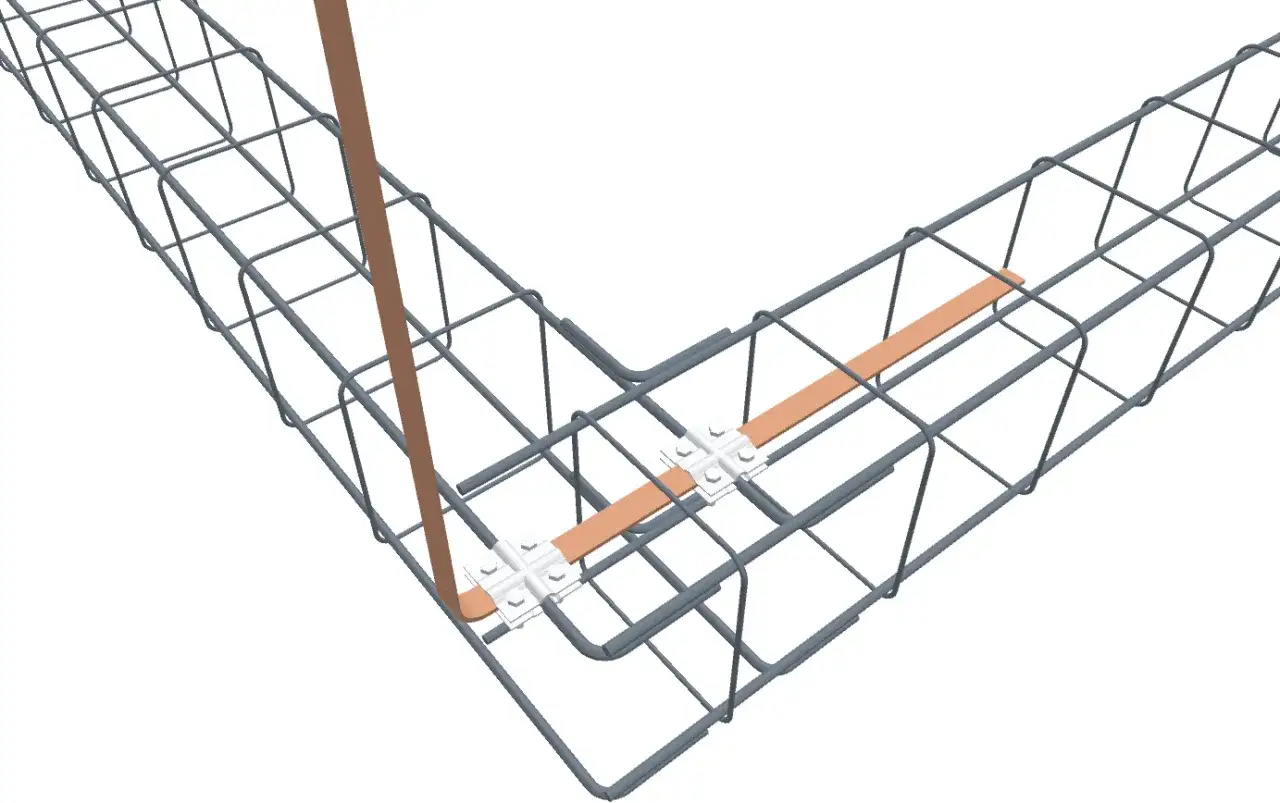

Przy mocowaniu do zbrojenia sensowne jest rozmieszczenie punktów podparcia mniej więcej co 2 m, bo stabilizuje to położenie przewodnika i poprawia kontakt z masą betonu. Wyprowadzenia warto zostawić w miejscu dostępnym do kontroli, najlepiej w strefie przyszłej rozdzielnicy lub pomieszczenia przyłączowego. Jeśli to zrobisz dobrze, następny etap staje się dużo prostszy.
Kiedy fundament nie wystarczy i trzeba zmienić koncepcję
Klasyczny układ przestaje być oczywistym wyborem, gdy fundament jest odcięty od gruntu warstwami izolacji, gdy budynek stoi na płycie z pełną termoizolacją pod spodem albo gdy konstrukcja opiera się na palach. W takich sytuacjach sama stal zatopiona w betonie może nie mieć warunków, by pracować tak skutecznie, jak oczekujesz.
| Rozwiązanie | Kiedy je wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Uziemienie w fundamencie | Nowy dom, dostęp do ław, brak pełnej izolacji od gruntu | Najwygodniejsze na etapie budowy, trwałe, zwykle najtańsze | Wymaga zaplanowania przed betonowaniem |
| Uziom otokowy | Gdy trzeba zrobić układ wokół gotowego budynku albo fundament jest odcięty od gruntu | Da się go wykonać po czasie | Wymaga wykopów i odtworzenia terenu |
| Uziomy pionowe | Gdy grunt lub zabudowa utrudniają wykonanie otoku | Dają dodatkową poprawę parametrów | Są droższe i mniej wygodne w eksploatacji |
| Wariant parafundamentowy | Przy płycie lub pełnej izolacji pod spodem | Można go dopasować do nowoczesnych przegród podziemnych | Wymaga bardziej świadomego projektu |
Jeżeli konstrukcja ma kilka kondygnacji podziemnych albo stoisz na palach, nie warto uparcie trzymać się jednego schematu. W takich realizacjach liczy się funkcjonalność całego układu, a nie sama nazwa rozwiązania. Gdy koncepcja jest już wybrana, trzeba ją jeszcze poprawnie sprawdzić, bo tu wielu inwestorów popełnia kosztowny błąd.
Jak wygląda pomiar i odbiór
Po zalaniu betonu nie kończy się tematu. Trzeba sprawdzić ciągłość połączeń, poprawność wyprowadzeń i w razie potrzeby rezystancję uziemienia. W aktualnej polskiej wersji PN-HD 60364-5-54 z poprawką A1:2023-04 akcent pada na poprawne układy uziemiające i przewody ochronne, a nie na jeden magiczny wynik w omach dla każdego domu.
To ważne rozróżnienie: dla samego uziomu ochronnego nie zawsze istnieje sztywno narzucony limit rezystancji, natomiast przy instalacji odgromowej liczy się też geometria, liczba połączeń i sposób włączenia do całego systemu. W praktyce wynik zapisuje się w protokole, bo później staje się punktem odniesienia na lata.
- Sprawdź ciągłość obwodu między punktami przeciwległymi.
- Zweryfikuj połączenie z GSW i oznaczenie przewodu.
- Upewnij się, że wyprowadzenie nie jest ukryte w miejscu, do którego nie da się wrócić.
- Jeśli budynek ma instalację odgromową, sprawdź punkty przyłączenia przewodów odprowadzających.
- Pamiętaj, że rezystywność gruntu zmienia się sezonowo, więc wyniki mogą się trochę różnić w czasie.
Jeśli pomiar wyjdzie słabiej niż zakładał projekt, lepiej wiedzieć o tym od razu. Wtedy można jeszcze dołożyć uziomy wspomagające albo skorygować układ, zamiast odkrywać problem dopiero po wykończeniu wnętrz.
Błędy, które najczęściej psują efekt
Największy problem widzę zwykle nie w samym materiale, ale w organizacji robót. Ktoś zakłada, że „elektryk potem sobie poradzi”, a potem okazuje się, że beton już wylany, zbrojenie nie ma ciągłości, a wyprowadzenie trzeba robić po kosztownej korekcie. Takie rzeczy najczęściej wynikają z pośpiechu, a nie ze złej woli.
- Łączenie elementów tylko drutem wiązałkowym.
- Brak ciągłości obwodu przed zalaniem fundamentu.
- Wyprowadzenie w miejscu, do którego później nie ma dostępu.
- Odcinanie układu od gruntu przez izolację bez przewidzenia rozwiązania zastępczego.
- Brak ochrony antykorozyjnej na odcinku wyprowadzonym ponad beton.
- Brak dokumentacji zdjęciowej i protokołu z pomiarów.
Na etapie budowy to nadal najtańszy moment. Orientacyjnie w 2026 roku sama robocizna za układanie bednarki bywa wyceniana na 35-60 zł/mb, więc poprawki po fakcie zwykle kosztują nieproporcjonalnie więcej, bo dochodzi odkopywanie, odtworzenie izolacji i ponowny odbiór. Jeśli mam wskazać jeden błąd najdroższy w skutkach, to jest nim odkładanie decyzji „na później”.
Dlaczego ma znaczenie przy fotowoltaice i ochronie odgromowej
W domu z PV uziemienie przestaje być dodatkiem do instalacji, a staje się jej bazą. Falownik, ograniczniki przepięć, metalowa konstrukcja modułów i ewentualna instalacja odgromowa powinny pracować w jednym układzie wyrównania potencjałów, bo wtedy prąd zakłóceniowy ma krótszą i bardziej przewidywalną drogę.
W praktyce najbardziej liczą się trzy rzeczy: krótka droga do GSW, sensowne miejsce na SPD oraz połączenie wszystkich elementów metalowych, które mogą wprowadzać różnicę potencjałów. Jeśli budynek ma LPS, zewnętrzne przewody odprowadzające i uziom muszą być spięte z całością układu, a nie traktowane jako osobne światy. To właśnie dlatego dobrze zrobiona baza w fundamencie tak bardzo ułatwia montaż fotowoltaiki i późniejszy serwis.
Właśnie tutaj widać praktyczny sens całej decyzji: poprawnie wykonane uziemienie zmniejsza liczbę kompromisów przy trasach kabli, ogranicza ryzyko błędów w połączeniach wyrównawczych i porządkuje pracę ochrony przepięciowej. Im wcześniej to zaplanujesz, tym mniej rzeczy trzeba będzie ratować w rozdzielnicy.
Co ustalić z ekipą przed wylaniem betonu
Jeżeli dom jest jeszcze na etapie zbrojenia, to jest najlepszy moment na dopięcie szczegółów. Ja zawsze patrzę na to jak na listę decyzji, które później trudno odkręcić, więc wolę ustalić je od razu niż poprawiać po tynkach.
- miejsce wyprowadzenia do GSW;
- rodzaj materiału i sposób łączenia;
- to, czy izolacja spodnia nie odcina układu od gruntu;
- miejsce przyszłego dostępu kontrolnego;
- to, czy w projekcie przewidziano PV, SPD albo instalację odgromową.
Jeśli te decyzje zapadną przed zbrojeniem, później nie trzeba już improwizować. To dokładnie ten rodzaj instalacyjnej prewencji, który jest niewidoczny po tynkach, ale robi różnicę przez cały okres życia budynku.
