Dobre zabezpieczenie przeciwprzepięciowe nie jest dodatkiem do rozdzielnicy, tylko realną ochroną dla elektroniki, która zwykle psuje się najszybciej po skoku napięcia. W tym tekście pokazuję, jak działa, gdzie je montować w domu i przy fotowoltaice oraz jak odróżnić rozwiązanie sensowne od takiego, które wygląda dobrze tylko w katalogu.
Najważniejsze rzeczy do zapamiętania przed wyborem ochrony przepięciowej
- Ogranicznik przepięć nie zatrzymuje pioruna, ale ogranicza napięcie, które dociera do urządzeń.
- W domu bez instalacji odgromowej najczęściej zaczyna się od typu 2, a przy wrażliwej elektronice dokłada się typ 3.
- W instalacji PV trzeba patrzeć osobno na stronę AC, DC i komunikację falownika.
- Jeśli budynek ma instalację odgromową, dobór ochrony staje się bardziej wymagający i często potrzeba typu 1 albo układu kombinowanego.
- Najważniejsze w karcie katalogowej są: Uc, Up, Iimp, In i Imax, a nie tylko cena.
- Krótki, prosty montaż i poprawne połączenie z GSU są równie ważne jak sam aparat.
Jak działa ochrona i co realnie chroni
W praktyce patrzę na ochronę przeciwprzepięciową jak na zawór bezpieczeństwa w instalacji elektrycznej. Gdy napięcie rośnie ponad bezpieczny poziom, ogranicznik przejmuje energię i odprowadza ją do uziemienia, dzięki czemu falownik, router, sterownik pompy ciepła czy zasilacz elektroniki widzą znacznie łagodniejszy impuls.
Najczęstsze źródła problemu są dwa: wyładowania atmosferyczne oraz przepięcia łączeniowe, czyli krótkie skoki pojawiające się podczas załączania i wyłączania dużych obciążeń albo wskutek zakłóceń w sieci. W domu jednorodzinnym zwykle nie dochodzi do spektakularnego uszkodzenia całej instalacji, tylko do punktowych strat: pada płyta w kotle, przestaje działać sterownik bramy, uszkadza się zasilacz monitoringu albo interfejs komunikacyjny falownika.
Warto też rozdzielić dwie rzeczy, które są często mylone. Ochrona odgromowa ma przejąć bezpośredni prąd pioruna, a ogranicznik przepięć ma zbić do bezpiecznego poziomu to, co „przecieka” do instalacji. Jedno nie zastępuje drugiego. Jeśli budynek ma dachową fotowoltaikę, to ten podział ma jeszcze większe znaczenie, bo przewody DC działają jak antena i potrafią zebrać energię nawet wtedy, gdy sam piorun nie trafi w moduły. To prowadzi do pytania, gdzie takie urządzenie ma sens zamontować.
Gdzie powinien trafić ogranicznik w domu i przy fotowoltaice
Ja zwykle zaczynam od mapy instalacji, a nie od katalogu. Najpierw sprawdzam, gdzie jest rozdzielnica główna, gdzie stoi falownik, jak długie są przewody i czy budynek ma zewnętrzną instalację odgromową. Od tego zależy więcej, niż wiele osób zakłada przy pierwszym zakupie.
Dom bez instalacji odgromowej

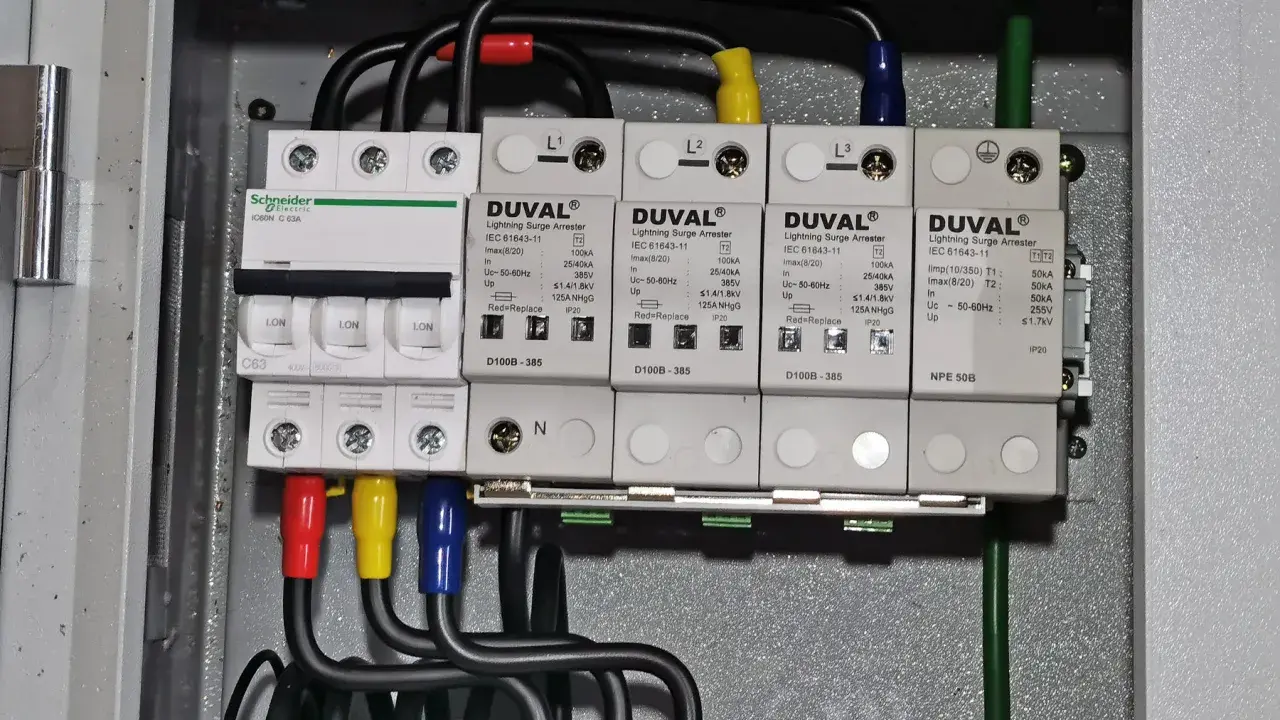

W takim układzie najczęściej pierwszym wyborem jest ogranicznik typu 2 w rozdzielnicy głównej. To on przejmuje typowe przepięcia indukowane i łączeniowe, czyli te, które najczęściej trafiają do domowej elektroniki. Jeśli w domu stoi sprzęt szczególnie wrażliwy, warto dołożyć typ 3 możliwie blisko urządzenia, na przykład przy serwerze, systemie alarmowym, sterowniku automatyki albo zestawie audio.
Dom z instalacją odgromową

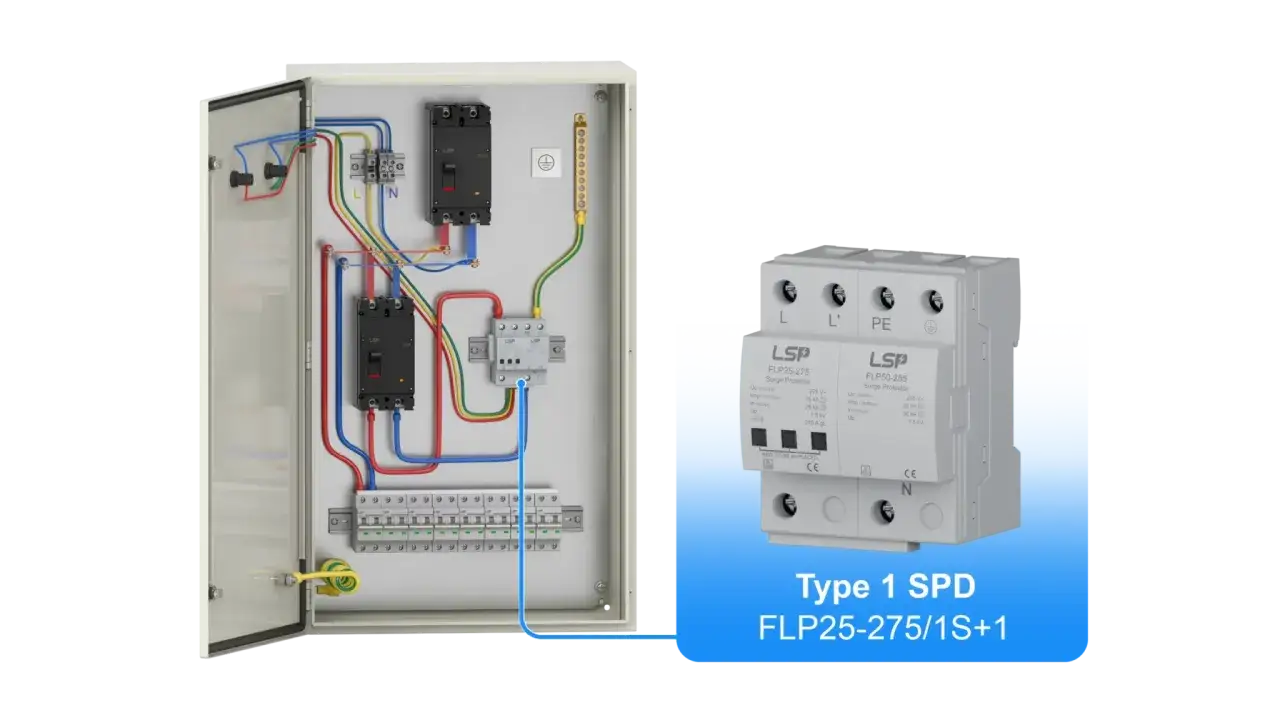

Tu sprawa robi się bardziej techniczna. Jeśli zewnętrzna ochrona odgromowa jest zintegrowana z budynkiem, a dystans separacyjny nie jest zachowany, rosną wymagania wobec całego układu ochrony. W takich obiektach w grę wchodzi typ 1 albo rozwiązanie kombinowane 1+2, zwykle w rozdzielnicy głównej, a dalej kolejne stopnie ochrony w podrozdzielnicach. Mówiąc prościej: im większe ryzyko i im bliżej toru odgromowego, tym mocniejszy aparat trzeba przewidzieć.
Przeczytaj również: Ile zarabia elektryk w Niemczech? Zaskakujące fakty o wynagrodzeniach
Instalacja fotowoltaiczna
Przy PV patrzę osobno na stronę AC i stronę DC. Dobrą praktyką jest montaż ochronnika w pobliżu falownika, bo tam najłatwiej uporządkować cały tor ochrony. Jeśli przewód między falownikiem a rozdzielnicą główną ma 10 m lub więcej, dodatkowy stopień ochrony po stronie AC ma szczególnie dużo sensu. Po stronie DC podobna logika obowiązuje dla przewodów prowadzących do modułów fotowoltaicznych.
Jest jeszcze jeden fragment instalacji, o którym wiele osób zapomina: interfejsy komunikacyjne. Ethernet, RS-485, linie sterujące czy wejścia do regulacji mocy też potrafią wprowadzić przepięcie do elektroniki falownika. Jeśli instalacja ma monitoring albo integrację z automatyką budynku, chronię również te przewody. To drobiazg tylko z pozoru, bo awaria komunikacji potrafi unieruchomić całą funkcję nadzoru nad systemem. Z tego miejsca płynnie przechodzimy do samego wyboru typu urządzenia.
Jakie typy SPD spotkasz najczęściej
W normach i kartach katalogowych przewijają się trzy podstawowe grupy: typ 1, typ 2 i typ 3. W praktyce ważniejsze od samej nazwy jest to, w jakim miejscu instalacji aparat pracuje i jakiego rodzaju impuls ma przejąć. Poniżej zestawiam to możliwie prosto.
| Typ | Gdzie go stosuję | Co przejmuje | Typowe parametry | Orientacyjna cena |
|---|---|---|---|---|
| Typ 1+2 | Rozdzielnica główna, szczególnie przy budynku z instalacją odgromową lub wyższym ryzykiem | Duże impulsy udarowe i przepięcia wtórne | Iimp często 12,5 kA/pole, In 25-30 kA, Uc zwykle 275 V AC | około 211-375 zł |
| Typ 2 | Rozdzielnice główne i lokalne, domy bez LPS, obwody zasilania urządzeń zewnętrznych | Przepięcia indukowane i łączeniowe | In najczęściej 20-40 kA, Uc zwykle 275 V AC | od około 36 zł za proste modele do około 180 zł za domowe 3-/4-polowe wersje |
| Typ 3 | Tuż przy urządzeniu końcowym, w puszce, gnieździe albo dedykowanym module | Końcowy etap ochrony elektroniki | Up zwykle około 1,5 kV lub niżej, zależnie od modelu | około 53-77 zł |
| PV DC typ 2 | Po stronie DC przy falowniku lub wejściu do budynku | Stringi PV i falownik | Uc zależnie od napięcia stringu, często 600-1100 V DC | około 276 zł i więcej |
| PV DC typ 1+2 | Przy budynkach z LPS lub przy wyższym ryzyku udaru | Udar piorunowy i przepięcia wtórne po stronie DC | Wyższa odporność udarowa, parametry dopasowane do napięcia DC | około 292-365 zł |
Jeśli mam wyjaśnić różnice jeszcze prościej, to typ 1 bierze na siebie najcięższy przypadek, typ 2 odpowiada za najczęstsze domowe problemy, a typ 3 domyka ochronę przy wrażliwej elektronice. W rozwiązaniach kombinowanych 1+2 producent łączy zwykle warystor i iskiernik, czyli dwa elementy pracujące inaczej, ale uzupełniające się w tym samym celu. Warystor reaguje bardzo szybko na wzrost napięcia, a iskiernik dobrze znosi duże impulsy prądowe. Dla użytkownika liczy się efekt: mniejsze napięcie trafia do urządzeń i mniejsze jest ryzyko kosztownej awarii. To jednak nie wystarcza, jeśli aparat jest źle dobrany do sieci albo zamontowany bez sprawdzenia parametrów.
W praktyce warto pamiętać jeszcze o jednej rzeczy: cena nie mówi wszystkiego. Prosty jednofazowy typ 2 kupisz już za kilkadziesiąt złotych, ale rozbudowane aparaty z sygnalizacją stanu, wymiennymi wkładami i lepszą odpornością udarową kosztują wyraźnie więcej. I to właśnie ta różnica często ma sens, jeśli instalacja zasila fotowoltaikę, pompę ciepła albo automatykę budynku. Z tego powodu kolejny krok to nie „co jest najtańsze”, tylko „co ma odpowiednie parametry”.
Jak dobrać parametry, żeby ochrona miała sens
Ja patrzę najpierw na trzy rzeczy: układ sieci, obecność instalacji odgromowej i długość tras kablowych. Dopiero później biorę do ręki cenę. Najczęściej wybór rozstrzygają jednak konkretne parametry z karty katalogowej.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Uc | Maksymalne napięcie trwałej pracy | Musi pasować do sieci. Dla wielu instalacji 230/400 V AC spotyka się 275 V AC. |
| Up | Poziom ochrony, czyli napięcie resztkowe | Im niższe, tym lepiej dla elektroniki. |
| In i Imax | Znamionowy i maksymalny prąd wyładowczy | Ważne przy typie 2 i przy ocenie odporności na częste przepięcia. |
| Iimp | Prąd udarowy 10/350 µs | Kluczowy przy typie 1 i przy ochronie narażonej na bezpośredni wpływ wyładowań. |
| Sygnalizacja stanu | Wskaźnik zużycia lub zadziałania modułu | Przyspiesza serwis i pozwala zauważyć, że aparat już nie pracuje prawidłowo. |
| Wymienny moduł | Część robocza dająca się wymienić | Praktyczne po silnym przepięciu, bo nie zawsze trzeba wymieniać całość. |
| Koordynacja z bezpiecznikiem | Informacja, czy potrzebne jest dodatkowe zabezpieczenie nadprądowe | Producent zawsze podaje to w instrukcji. Tego nie warto zgadywać. |
Jeśli mam instalację z fotowoltaiką, weryfikuję też napięcie po stronie DC, bo stringi potrafią pracować na znacznie wyższych wartościach niż zwykła sieć domowa. Dla paneli dachowych nie wystarczy więc spojrzeć na „ogranicznik do PV” jako ogólną etykietę. Liczy się to, czy model jest dobrany do konkretnego napięcia i czy ma odpowiednią liczbę biegunów. W układach AC dodatkowo sprawdzam, czy producent przewidział konfigurację właściwą dla TN-S, TN-C-S albo TT, bo to wpływa na sposób połączenia przewodu neutralnego i ochronnego.
Jest jeszcze jedna rzecz, o której wielu użytkowników zapomina: SPD starzeje się po każdym silniejszym impulsie. Dlatego przy urządzeniach bez wyraźnej sygnalizacji stanu trudno ocenić, czy dalej działają poprawnie. Właśnie dlatego wybieram aparaty z czytelnym wskaźnikiem albo z modułem, który można wymienić bez rozbierania połowy rozdzielnicy. To drobny szczegół, ale po burzy bywa różnicą między szybką kontrolą a kosztowną diagnozą. Skoro wiemy już, jak dobierać parametry, warto spojrzeć na błędy, które najczęściej psują efekt nawet przy dobrym sprzęcie.
Najczęstsze błędy przy montażu i eksploatacji
Najwięcej problemów widzę wtedy, gdy ktoś kupuje dobry aparat, ale montuje go tak, że jego skuteczność spada. Ochrona przepięciowa nie lubi prowizorki. Dobrze dobrany model zamontowany źle potrafi zadziałać gorzej niż prostsze urządzenie zainstalowane porządnie.
- Zbyt długie przewody między SPD a szyną PE lub rozdzielnicą. Każdy niepotrzebny odcinek podnosi indukcyjność i pogarsza efekt ochrony.
- Pętle i zawijanie przewodów. W ochronie przeciwprzepięciowej liczą się krótkie, proste trasy, bez kombinowania „bo tak było wygodniej”.
- Dobór tylko po cenie. Tańszy aparat może mieć gorsze parametry udarowe, brak sygnalizacji albo słabszą koordynację z zabezpieczeniem nadprądowym.
- Ignorowanie strony DC w PV. Falownik bywa chroniony tylko częściowo, jeśli pominie się przewody z modułów albo wejście do budynku.
- Brak ochrony komunikacji. Ethernet, RS-485 czy sygnały sterujące też potrafią przenieść przepięcie do elektroniki.
- Brak kontroli po zadziałaniu. Jeśli wskaźnik pokazuje uszkodzenie albo aparat ma ślady przegrzania, trzeba go sprawdzić i zwykle wymienić.
- Montaż bez uprawnień. Przy rozdzielnicy i instalacji PV nie ma tu miejsca na przypadkowe decyzje, bo błędny montaż może być po prostu niebezpieczny.
W praktyce uczulam jeszcze na jeden kompromis: im bardziej rozbudowany system ochrony, tym ważniejsza jest jego koordynacja. Nie chodzi o to, żeby wrzucić do rozdzielnicy trzy przypadkowe aparaty, tylko żeby kolejne stopnie ochrony działały po kolei. To szczególnie ważne w domu z PV, gdzie po drodze masz AC, DC, uziemienie, falownik i czasem jeszcze automatykę zdalnego nadzoru. Z takiego układu łatwo zrobić chaos, a wtedy nawet dobry sprzęt nie wykorzysta swojego potencjału. Ostatni krok to spojrzenie na całość, zanim uzna się temat za zamknięty.
Co jeszcze warto dopilnować, zanim uznasz temat za zamknięty
Jeśli miałbym zostawić jedną praktyczną zasadę, to byłaby ona prosta: ochrona przepięciowa działa jako system, nie jako pojedynczy element. Liczą się ograniczniki, ale równie mocno liczą się połączenia wyrównawcze, uziemienie, prawidłowy dobór przewodów i sensowne rozmieszczenie aparatów w instalacji. Sam katalog niczego tu nie załatwia.
W domu z fotowoltaiką dopilnowałbym jeszcze trzech spraw: ochrony po stronie AC, ochrony po stronie DC oraz zabezpieczenia linii komunikacyjnych, jeśli falownik jest monitorowany zdalnie. Jeśli budynek ma zewnętrzną instalację odgromową, trzeba też sprawdzić dystans separacyjny i nie zakładać z góry, że typ 2 wystarczy wszędzie. Gdy w grę wchodzi większa instalacja, sens ma konsultacja z elektrykiem albo projektantem, który dobierze układ pod konkretny obiekt, a nie pod ogólną etykietę produktu.Najlepszy efekt daje rozwiązanie, które jest dopasowane do sieci, miejsca montażu i realnych zagrożeń. Dobrze dobrane zabezpieczenie przeciwprzepięciowe działa cicho, ale po burzy albo po zakłóceniu w sieci potrafi oszczędzić sprzęt, czas i pieniądze, które w przeciwnym razie poszłyby na naprawy.
