Przepięcia potrafią uszkodzić falownik, zasilacz, automatykę domową albo sprzęt RTV bez spektakularnego efektu i bez ostrzeżenia. Ten tekst pokazuje, jak wygląda budowa ogranicznika przepięć, jak działa w chwili skoku napięcia i co naprawdę ma znaczenie przy doborze do domu albo instalacji PV. Zwrócę też uwagę na montaż, bo w ochronie przepięciowej przewody i uziemienie często decydują bardziej niż sam napis na obudowie.
Najważniejsze rzeczy o ochronie przeciwprzepięciowej w instalacji
- Ogranicznik przepięć normalnie ma dużą impedancję, a przy impulsie błyskawicznie odprowadza energię do PE lub N.
- W środku pracują zwykle warystory, iskierniki, odłączniki termiczne i wskaźnik stanu.
- Typ T1, T2 lub T3 dobiera się do miejsca montażu i energii przepięcia, a nie tylko do ceny urządzenia.
- W instalacjach domowych i PV kluczowe są: krótki przewód, poprawne uziemienie i zgodność z układem sieci.
- Uszkodzony moduł trzeba wymienić, nawet jeśli instalacja nadal „działa”.
Jak zbudowany jest ogranicznik od środka
W praktyce nie ma jednego uniwersalnego wnętrza, bo konstrukcja zależy od typu urządzenia i poziomu ochrony. Ja patrzę na nie jak na zestaw kilku współpracujących elementów, które mają zrobić jedną rzecz: przejąć nadmiar energii i nie dopuścić do tego, by dotarła do instalacji.
Element ochronny
Najczęściej spotkasz warystor, czyli element o zmiennej rezystancji zależnej od napięcia. W normalnych warunkach praktycznie nie przewodzi, a przy impulsie gwałtownie zmniejsza opór i zaczyna „spuszczać” przepięcie do toru ochronnego. W innych konstrukcjach pracuje iskiernik, czyli element, który przewodzi dopiero po przekroczeniu progu i lepiej radzi sobie z bardzo dużą energią udaru.
Odłącznik termiczny i zabezpieczenie nadprądowe
Dobry ogranicznik nie kończy się na samym elemencie ochronnym. Wewnątrz znajduje się zwykle odłącznik termiczny, który rozłącza moduł po jego przegrzaniu albo zużyciu. To ważne, bo po serii silnych impulsów warystor może się zdegradować, a urządzenie musi bezpiecznie wyjść z obiegu zamiast zrobić zwarcie lub przegrzać rozdzielnicę.

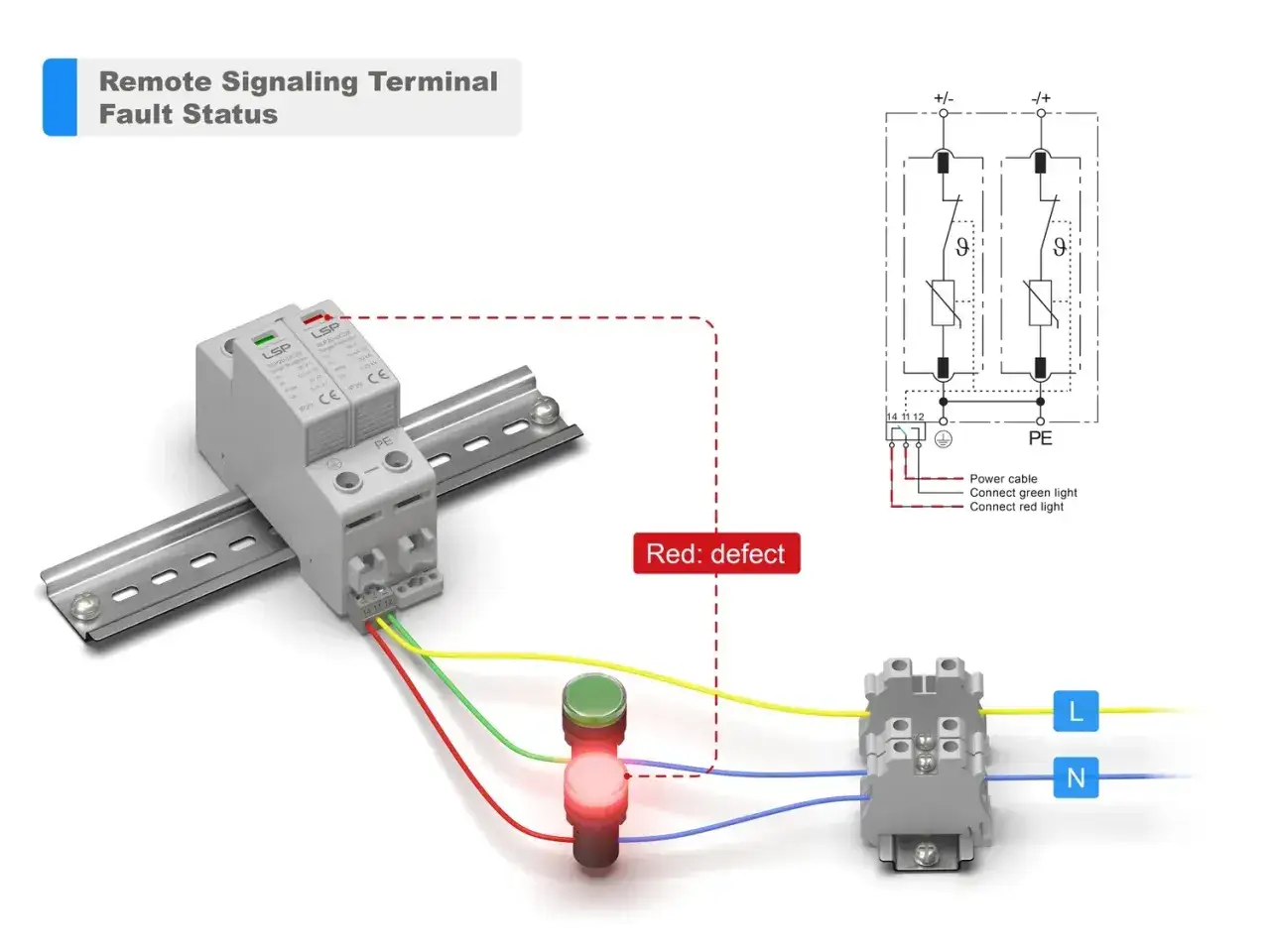

Wskaźnik stanu i moduł wtykowy
Coraz częściej spotykam konstrukcje modułowe: podstawę montowaną na szynie DIN i wymienny wkład ochronny. Do tego dochodzi okienko statusu albo styk zdalnej sygnalizacji, który pozwala podpiąć alarm do automatyki. To nie jest ozdobnik. W praktyce ułatwia serwis i skraca czas reakcji po burzy lub po zadziałaniu ochrony.
Jeśli chce się dobrze zrozumieć działanie takiego urządzenia, trzeba zobaczyć, co dzieje się w ułamku sekundy, kiedy napięcie nagle rośnie. To właśnie wtedy konstrukcja ma wykazać swoją wartość.
Co dzieje się, gdy pojawia się impuls napięciowy
W stanie normalnym ogranicznik ma bardzo dużą impedancję, więc praktycznie nie wpływa na pracę instalacji. Gdy pojawia się przepięcie, jego charakterystyka zmienia się błyskawicznie: element ochronny staje się niskoimpedancyjną drogą dla energii udaru i odprowadza ją do przewodu ochronnego lub neutralno-ochronnego, zanim dotrze do odbiorników.
- Stan spoczynkowy - urządzenie pozostaje „niewidoczne” dla instalacji i nie zakłóca normalnej pracy.
- Impuls przepięciowy - warystor lub iskiernik reaguje w bardzo krótkim czasie i ogranicza napięcie na zaciskach.
- Odwodzenie energii - nadmiar ładunku trafia do PE, N albo układu wyrównania potencjałów.
- Powrót do pracy albo odłączenie - jeśli element nie został nadmiernie obciążony, wraca do gotowości; jeśli został zużyty, odłącznik rozłącza wkład.
W odmianach hybrydowych iskiernik przejmuje cięższy początek impulsu, a warystor dopina ograniczenie napięcia. To dobre rozwiązanie tam, gdzie energia udaru jest wyższa i sama technologia warystorowa byłaby za słaba albo zbyt szybko by się zużyła.
Właśnie dlatego nie patrzę na SPD jak na „jedno pudełko do wszystkiego”. Najpierw trzeba rozumieć typ, a dopiero potem porównywać konkretne modele.
Jak rozumieć typy T1, T2 i T3
Najprościej patrzę na typ przez pryzmat energii impulsu i miejsca montażu. T1 ma przejąć cięższe udary, T2 chroni przed przepięciami indukowanymi i łączeniowymi, a T3 jest ochroną końcową, blisko wrażliwego sprzętu. W praktyce często stosuje się też rozwiązania łączone, na przykład T1+T2.
| Typ | Do czego służy | Gdzie zwykle go montuję | Kiedy ma sens |
|---|---|---|---|
| T1 | Obsługuje bardzo duże impulsy, także po bezpośrednim lub bliskim wyładowaniu | Przy wejściu do budynku, w rozdzielnicy głównej | Gdy obiekt ma zewnętrzną ochronę odgromową albo wysokie ryzyko silnych udarów |
| T2 | Chroni przed przepięciami indukowanymi i łączeniowymi | W rozdzielnicy głównej i podrozdzielnicach | W większości instalacji domowych bez ciężkich warunków przepięciowych |
| T3 | Daje ochronę końcową dla czułej elektroniki | Blisko odbiornika, gniazda lub urządzenia | Przy sprzęcie wrażliwym, gdzie liczy się niższy poziom ochrony napięciowej |
| T1+T2 | Łączy cechy ochrony przed dużym udarem i przepięciami wtórnymi | Najczęściej w głównej rozdzielnicy | Gdy chcę ograniczyć liczbę stopni ochrony bez rezygnacji z odporności |
W uproszczeniu: T1 kojarzę z testem 10/350 µs, T2 z 8/20 µs, a T3 z ochroną końcową przy odbiorniku. To nie są marketingowe skróty, tylko informacja o tym, jaką energię urządzenie potrafi bezpiecznie przejąć. Dobór zawsze zależy jednak od konkretnego układu sieci i projektu instalacji, a nie od samej etykiety.
W domu bez zewnętrznej instalacji odgromowej często zaczynam od T2, a T3 dokładam tam, gdzie pracuje bardziej wrażliwa elektronika. Gdy budynek ma LPS, zasilanie napowietrzne albo wyraźnie wyższe ryzyko udarów, sens ma T1 lub zestaw 1+2. Następny krok to już dopasowanie ochrony do konkretnego obiektu, a tu decydują parametry z karty katalogowej.
Jak dobrać ochronę do domu i fotowoltaiki
Ja zaczynam od trzech pytań: jaki jest układ sieci, czy budynek ma zewnętrzną ochronę odgromową i gdzie dokładnie ma pracować SPD. W instalacji domowej chodzi zwykle o ochronę rozdzielnicy głównej i wybranych obwodów końcowych, a w PV dochodzi osobny tor DC po stronie stringów i falownika.
Instalacja domowa
Jeżeli budynek nie ma LPS, a zasilanie jest typowe dla domu jednorodzinnego, najczęściej sens ma dobrze dobrany T2 w rozdzielnicy głównej. Gdy w instalacji są bardzo czułe urządzenia, dokładam ochronę T3 bliżej odbiornika. W układach z wyższym ryzykiem udaru albo przy ochronie odgromowej budynku rozważam T1 albo T1+T2.
Instalacja fotowoltaiczna
W PV nie stosuję jednego uniwersalnego ochronnika do wszystkiego. Po stronie AC patrzę tak samo jak w zwykłej instalacji budynku, ale po stronie DC potrzebny jest ogranicznik przeznaczony do napięcia systemu fotowoltaicznego, najczęściej 600, 1000 albo 1500 V DC, zależnie od projektu. Liczy się też sposób uziemienia i odległość między generatorem, falownikiem i rozdzielnicą.
Przeczytaj również: Ile bierze elektryk za godzinę? Sprawdź, ile naprawdę kosztuje praca elektryka
Parametry, które naprawdę mają znaczenie
| Parametr | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Uc | Ciągłe napięcie pracy | Musi być dopasowane do napięcia instalacji, inaczej urządzenie zużyje się zbyt szybko |
| In / Imax / Iimp | Odporność na prąd udarowy | Mówi, ile energii SPD może przejąć bez uszkodzenia |
| Up | Poziom ochrony napięciowej | Im niższy, tym lepiej dla elektroniki po drugiej stronie ochrony |
| Liczba biegunów i układ sieci | TN-S, TN-C-S, TT albo DC PV | Błędny wariant może obniżyć skuteczność albo utrudnić poprawne podłączenie |
| Sygnalizacja stanu | Wskaźnik mechaniczny albo styk zdalny | Ułatwia serwis i pozwala szybko wykryć zużyty moduł |
W praktyce największą różnicę robi nie tyle „mocniejszy” model, ile jego poprawne osadzenie w układzie. Ochronnik bliżej punktu wprowadzenia zasilania i z krótką drogą do PE działa skuteczniej niż drogi model zmontowany byle jak. To prowadzi prosto do najczęstszych błędów, które widuję na budowach i w modernizowanych rozdzielnicach.

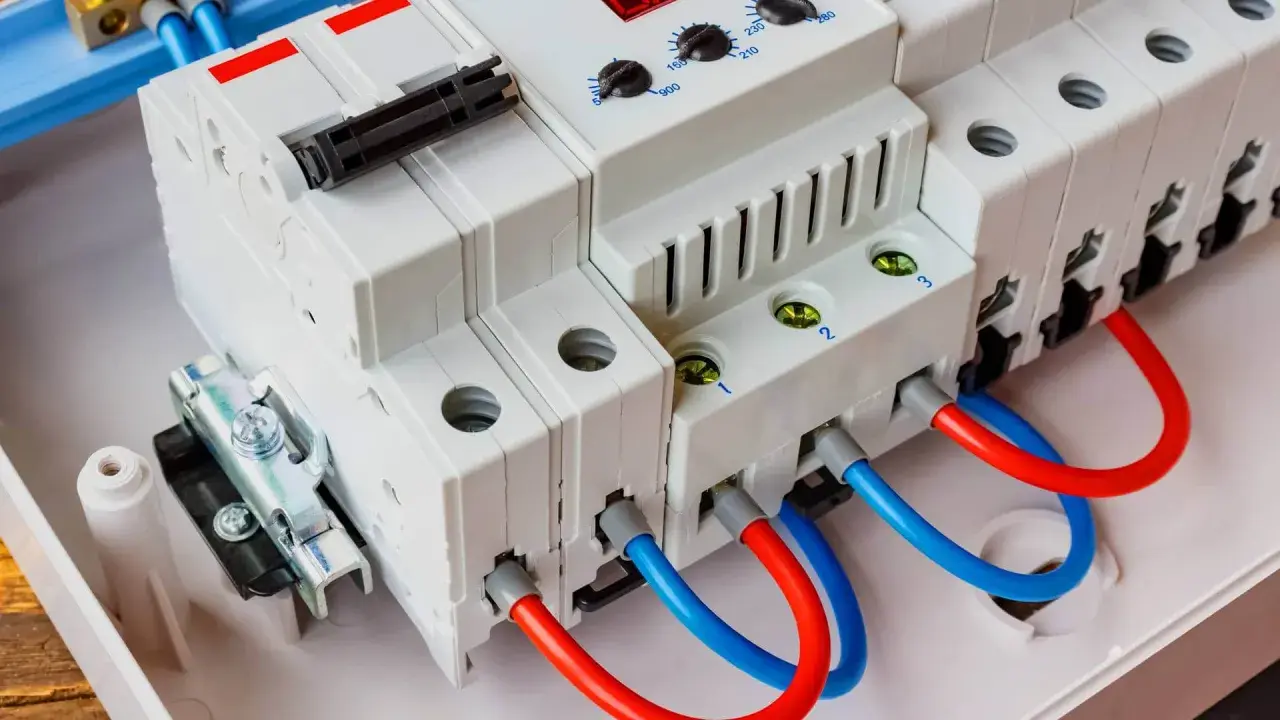

Błędy montażowe, które najczęściej psują efekt
Najbardziej niedocenianym problemem są przewody przyłączeniowe. Zbyt długa droga między fazą, ogranicznikiem i szyną PE zwiększa impedancję układu i podnosi skuteczne napięcie na chronionych obwodach. W praktyce staram się trzymać zasadę: przewody mają być możliwie najkrótsze, a łączna długość połączeń do punktu wyrównania potencjałów nie powinna przekraczać 0,5 m.
- Zbyt długie przewody - osłabiają ochronę i podbijają napięcie resztkowe.
- Zły typ SPD - T2 zamiast T1 w miejscu, gdzie potrzebna jest większa odporność, albo T3 użyty jako jedyna bariera.
- Brak koordynacji z zabezpieczeniem nadprądowym - ogranicznik musi współpracować z bezpiecznikiem lub wyłącznikiem, a nie działać obok niego przypadkiem.
- Słabe połączenie wyrównawcze - bez dobrego uziemienia nawet dobry moduł nie pokaże pełnej skuteczności.
- Traktowanie SPD jak zamiennika innych zabezpieczeń - różnicówka nie zastępuje ochrony przepięciowej, a SPD nie zastępuje ochrony odgromowej.
- Brak kontroli stanu po zadziałaniu - jeśli wskaźnik pokazuje uszkodzenie, wkład trzeba wymienić, a nie „obserwować jeszcze chwilę”.
W instalacjach PV szczególnie pilnuję, żeby ochronnik był jak najbliżej falownika albo punktu wejścia do rozdzielnicy DC. Długie odcinki kabli na dachu albo w trasie do inwertera potrafią odebrać dużą część skuteczności nawet dobremu urządzeniu. Tu nie ma drogi na skróty: poprawny projekt i porządny montaż dają większy efekt niż sam zakup modelu o wyższej liczbie w katalogu.
Co w tej ochronie robi największą różnicę
Jeśli mam wskazać jedną rzecz, która najmocniej decyduje o skuteczności ochrony, to nie jest nią logo na obudowie, tylko dobór typu i krótka, niskoimpedancyjna droga do PE. Drugą sprawą jest regularna kontrola stanu po burzach i po zadziałaniu sygnalizacji, bo ogranicznik nie jest elementem „na zawsze”. Po kilku silnych udarach może nadal wyglądać poprawnie, a już nie spełniać swojej roli.
W instalacjach domowych i fotowoltaicznych najlepiej działa układ warstwowy: ochrona główna przy wejściu, ochrona uzupełniająca bliżej wrażliwej elektroniki i dobre wyrównanie potencjałów. Jeśli projekt ma być naprawdę odporny, traktuję ochronę przepięciową nie jako dodatek, lecz jako integralną część bezpieczeństwa całej instalacji.
