Podłączenie podwójnego gniazda wydaje się proste, ale w praktyce decydują drobiazgi: poprawne rozpoznanie L, N i PE, porządne zaciśnięcie przewodów oraz sprawdzenie, czy konkretny model ma wspólne zaciski. Najprostsza odpowiedź na pytanie, jak podłączyć gniazdko podwójne schemat, prowadzi przez trzy rzeczy: odłączenie zasilania, poprawny układ przewodów i montaż bez luzów w puszce. Pokażę też, kiedy mostkować zaciski, jak czytać kolory żył w polskiej instalacji i w jakich sytuacjach lepiej zatrzymać się przed samodzielną pracą.
Najważniejsze zasady, które porządkują montaż podwójnego gniazda
- Zawsze wyłącz zasilanie właściwego obwodu i sprawdź brak napięcia testerem.
- W typowej instalacji w Polsce brązowy lub czarny to L, niebieski to N, a żółto-zielony to PE.
- Podwójne gniazdo pracuje równolegle, a nie szeregowo.
- Jeśli model ma osobne zaciski, łączy się je krótkimi mostkami zgodnie z instrukcją producenta.
- Nie dorabiaj uziemienia na oko w starej instalacji dwuprzewodowej.
- Po montażu sprawdź dokręcenie, osadzenie w puszce i brak nagrzewania styków.
Co w praktyce oznacza podwójne gniazdo
Ja rozdzielam tu dwa przypadki, bo właśnie one najczęściej się mieszają. Pierwszy to nowoczesne gniazdo podwójne jako jeden mechanizm z dwoma punktami poboru energii. Drugi to sytuacja, w której producent przewidział osobne zaciski dla obu torów i trzeba je połączyć krótkimi mostkami. Elektrycznie oba punkty mają dostać to samo napięcie 230 V, więc mówimy o połączeniu równoległym, nie szeregowym.
Gdy zaciski są wspólne
W wielu modelach wystarczy doprowadzić do gniazda jeden komplet przewodów: fazę, neutralny i ochronny. Wewnętrzna konstrukcja osprzętu rozprowadza zasilanie na oba otwory, więc nie trzeba dokładać dodatkowych przewodów między połówkami. To rozwiązanie jest wygodne, ale tylko wtedy, gdy producent rzeczywiście tak zaprojektował dany model.
Przeczytaj również: Wyłącznik nadprądowy - jak dobrać, by instalacja była bezpieczna?
Gdy trzeba zrobić mostek
Jeżeli widzisz dwa zestawy zacisków, mostek robi się krótkim odcinkiem przewodu o takim samym typie jak instalacja obwodu. Łączy się wtedy L z L, N z N i, jeśli konstrukcja tego wymaga, PE z PE. Ja zawsze sprawdzam instrukcję konkretnego osprzętu, bo niektóre gniazda mają już wewnętrzne połączenie i dokładanie dodatkowego mostka nic nie poprawi, a tylko zrobi bałagan w puszce.
Kiedy już wiadomo, jaki to model, można przejść do samego schematu przewodów i przestać zgadywać po kolorach. To właśnie tam najczęściej zaczynają się błędy.
Jak czytać schemat przewodów L, N i PE

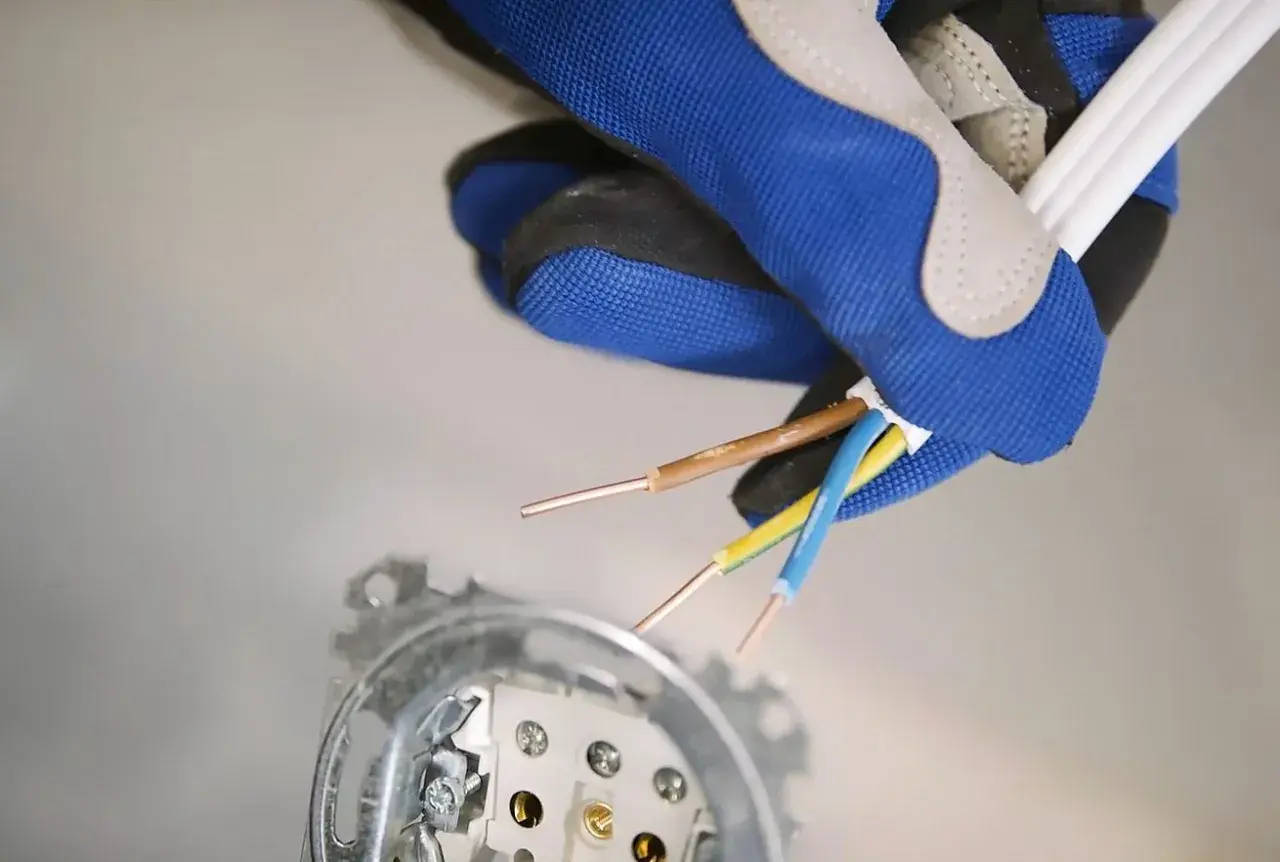

W polskiej instalacji domowej standard jest prosty: przewód fazowy oznacza się jako L, neutralny jako N, a ochronny jako PE. Patrząc na gniazdo od przodu, z bolcem u góry, faza trafia zwykle na lewy zacisk, neutralny na prawy, a przewód ochronny na styk ochronny. W nowoczesnych instalacjach domowych pracujemy na 230 V i 50 Hz, więc tu nie ma miejsca na przypadkowe podłączenie.
| Przewód | Zacisk | Co warto zapamiętać |
|---|---|---|
| Brązowy lub czarny | L | Przewód fazowy, zwykle po lewej stronie przy patrzeniu od frontu. |
| Niebieski | N | Przewód neutralny, zwykle po prawej stronie. |
| Żółto-zielony | PE | Przewód ochronny, podłączany do styku ochronnego lub bolca. |
Kolor pomaga, ale nie zastępuje pomiaru. Jeśli instalacja jest stara, przewody były już przerabiane albo kolory są nieczytelne, używam dwubiegunowego testera napięcia, a nie samego próbnika „na oko”. To drobiazg, który robi dużą różnicę, bo źle rozpoznany przewód potrafi później grzać zaciski i psuć cały efekt montażu.
Znając schemat, można już przejść do montażu. Tu najważniejsza jest kolejność, bo przy elektryce pośpiech zwykle kończy się powtarzaniem pracy od początku.
Montaż krok po kroku bez chaosu w puszce
- Wyłącz zasilanie właściwego obwodu w rozdzielnicy. Jeśli nie masz pewności, który bezpiecznik odpowiada za gniazdo, odłącz cały obwód, a potem sprawdź brak napięcia testerem.
- Zdejmij stary osprzęt albo przygotuj nowy mechanizm. Obejrzyj przewody, bo nadpalona miedź, pęknięta izolacja albo utlenione końcówki to sygnał ostrzegawczy.
- Usuń izolację tylko na taką długość, jaką przewidział producent. Zbyt długie odizolowanie przewodu kończy się wystającą miedzią i ryzykiem zwarcia.
- Podłącz najpierw PE, potem N, a na końcu L. W praktyce ułatwia to układanie żył i zmniejsza ryzyko przypadkowego wysunięcia przewodu podczas pracy.
- Dokręć zaciski pewnie, ale bez przesady. Miedź ma siedzieć stabilnie, nie może się wysuwać po lekkim pociągnięciu, ale też nie należy jej miażdżyć.
- Jeśli model wymaga mostków, załóż je teraz i ułóż przewody tak, by nie były napięte. W podwójnym gnieździe każdy dodatkowy milimetr ma znaczenie, bo w puszce szybko robi się ciasno.
- Osadź mechanizm w puszce, wypoziomuj go i dopiero wtedy przykręć. Na końcu załóż ramkę i sprawdź, czy osprzęt nie odstaje od ściany.
- Włącz zasilanie i przetestuj oba gniazda osobno. Jeśli pojawia się iskrzenie, luźna wtyczka albo wyczuwalne grzanie, wróć do połączeń.
Po takim montażu gniazdo jest gotowe do testu, ale zanim uznasz pracę za zakończoną, warto jeszcze sprawdzić kilka rzeczy, które najczęściej psują efekt lub bezpieczeństwo całej instalacji.
Najczęstsze błędy, które widzę przy takich podłączeniach
W praktyce największy problem nie leży w samym schemacie, tylko w detalach. To one decydują, czy gniazdo będzie działało latami, czy zacznie się grzać po kilku tygodniach.
| Błąd | Co może się stać | Jak temu zapobiec |
|---|---|---|
| Mylenie N z PE | Nieprawidłowa ochrona i ryzyko porażenia | Sprawdzać oznaczenia zacisków i nie opierać się wyłącznie na kolorze. |
| Zbyt słaby docisk przewodów | Grzanie się styków, iskrzenie, w skrajnym przypadku uszkodzenie osprzętu | Dokręcać zaciski zgodnie z instrukcją i po montażu wykonać próbę wyciągnięcia przewodu. |
| Upychanie zbyt wielu żył w płytkiej puszce | Mechanizm odstaje, przewody się klinują, ramka nie siada równo | Użyć głębszej puszki albo uporządkować prowadzenie przewodów przed montażem. |
| Robienie mostków „na skręt” | Niestabilny styk i szybkie grzanie po obciążeniu | Stosować poprawne zaciski i przewód o właściwym typie. |
| Ignorowanie starej instalacji dwuprzewodowej | Fałszywe poczucie bezpieczeństwa i błędne uziemienie | Najpierw ustalić układ sieci, a dopiero potem dobrać osprzęt. |
Jeśli którykolwiek z tych problemów pojawia się już na starcie, nie warto „ratować” montażu na siłę. Lepiej zatrzymać pracę niż później poprawiać instalację pod napięciem. To szczególnie ważne tam, gdzie kilka urządzeń pracuje na jednym obwodzie i każde grzanie styków oznacza niepotrzebne straty energii.
Kiedy lepiej zatrzymać się i wezwać elektryka
Są sytuacje, w których sam schemat podłączenia nie wystarcza, bo trzeba jeszcze ocenić stan całej instalacji. Ja nie brnę dalej, jeśli widzę jeden z poniższych sygnałów:
- w puszce są tylko dwa przewody, a nie trzy,
- instalacja pochodzi z okresu sprzed 2003 roku i nie ma pewności, czy jest pełne uziemienie,
- przewody są aluminiowe, kruche albo wyraźnie przegrzane,
- gniazdo ma trafić do łazienki, kuchni, garażu lub na zewnątrz,
- obwód już teraz zasila kilka mocnych odbiorników, takich jak czajnik, piekarnik, zmywarka lub grzejnik.
W takich miejscach nie chodzi tylko o wygodę, ale o bezpieczeństwo całej instalacji. Stare obwody potrafią wyglądać niewinnie, a w praktyce nie dają takiej ochrony, jakiej oczekuje się dziś od domowej elektryki. Jeśli nie masz pewności, czy dany układ jest TN-S, TN-C czy już przerabiany, lepiej oddać temat fachowcowi.
Po odłączeniu zasilania i obejrzeniu przewodów zwykle widać już, czy montaż da się dokończyć bez ryzyka. Jeśli nie, to dokładnie ten moment, w którym oszczędzasz sobie późniejszej naprawy i niepotrzebnych strat.
Ostatni test, który robi różnicę po montażu
Na koniec robię prostą kontrolę, bo to właśnie ona odróżnia „działa” od „działa bezpiecznie”. Nie potrzebujesz do tego rozbudowanej aparatury, ale warto przejść przez kilka punktów metodycznie.
- Sprawdź, czy gniazdo siedzi równo w puszce i nie ma luzu przy ramce.
- Upewnij się, że przewód ochronny jest dobrze osadzony i nic go nie napręża.
- Wsuń i wyjmij wtyczkę kilka razy, żeby ocenić docisk styków.
- Po kilku minutach pracy z obciążeniem dotknij delikatnie obudowy i ramki, aby sprawdzić, czy nic się nie nagrzewa.
- Jeśli pojawia się jakiekolwiek iskrzenie, wyłącz obwód i wróć do połączeń zamiast liczyć, że „samo się ułoży”.
Dobrze zamontowane gniazdo nie zwraca na siebie uwagi. I właśnie tak powinno być: bez grzania, bez luzów i bez prowizorki w puszce. Jeśli po kilku minutach pracy wszystko pozostaje chłodne i stabilne, montaż został wykonany poprawnie, a instalacja będzie bezpieczna w codziennym użyciu.
