Najważniejsze informacje w skrócie
- To zabezpieczenie chroni obwód przed przeciążeniem i zwarciem, ale nie zastępuje ochrony przeciwporażeniowej.
- Najczęściej spotkasz charakterystyki B, C i D, a ich dobór zależy od prądu rozruchowego odbiorników.
- Na obudowie kluczowe są: prąd znamionowy, charakterystyka, zdolność wyłączania, liczba biegunów i napięcie pracy.
- W domach zwykle wystarcza 6 kA, ale w mocniejszych rozdzielnicach trzeba sprawdzić, czy nie potrzeba 10 kA albo 15 kA.
- W fotowoltaice strona AC i DC wymagają innych aparatów, bo na DC nie ma naturalnego przejścia przez zero.
- Jeśli potrzebujesz także ochrony przed prądem upływu, sam aparat nadprądowy nie wystarczy.
Co robi to zabezpieczenie i kiedy odcina zasilanie
To urządzenie ma dwa podstawowe zadania. Pierwsze to odcięcie obwodu przy przeciążeniu, czyli wtedy, gdy przez dłuższy czas płynie za duży prąd. Drugie to szybka reakcja na zwarcie, kiedy prąd rośnie gwałtownie i może uszkodzić instalację w ułamku sekundy.
Ja patrzę na ten aparat jak na strażnika przewodu, a nie samego odbiornika. Jeśli coś jest źle dobrane, problem zwykle zaczyna się od temperatury kabla, luźnego połączenia albo zbyt dużego poboru mocy, a nie od „kaprysu” zabezpieczenia. Dlatego nie wystarczy wiedzieć, ile amperów ma obwód. Trzeba jeszcze znać profil obciążenia i warunki pracy całej rozdzielnicy.
W praktyce przeciążenie i zwarcie są obsługiwane inaczej, więc nie każde chwilowe zwiększenie poboru oznacza awarię. To właśnie prowadzi do pytania, jak ten mechanizm działa wewnątrz i dlaczego jedne obwody tolerują rozruch, a inne wyłączają się natychmiast.
Jak działa termiczny i elektromagnetyczny człon wyzwalający
W środku pracują dwa elementy. Człon termiczny reaguje na długotrwałe nagrzewanie bimetalu i odpowiada za przeciążenie. Człon elektromagnetyczny działa błyskawicznie przy zwarciu, bo wykorzystuje pole magnetyczne wywołane bardzo dużym prądem.
To połączenie jest sensowne z punktu widzenia bezpieczeństwa. Krótki skok prądu przy starcie silnika, zasilacza albo transformatora nie powinien od razu wyłączać obwodu. Natomiast sytuacja, w której przewody zaczynają się grzać zbyt długo, musi zakończyć się odcięciem zasilania.
Przykładowo, przy charakterystyce B niewielkie przeciążenie rzędu 13% może przejść przez ponad godzinę bez zadziałania, ale już wzrost o około 45% powinien doprowadzić do rozłączenia w czasie do godziny. To dobry przykład, bo pokazuje, że aparat nie działa „zero-jedynkowo”, tylko według krzywej czasowo-prądowej. Kiedy to rozumiesz, łatwiej dobrać właściwy typ dla konkretnego obciążenia.
Jak dobrać charakterystykę i prąd znamionowy
Najczęściej patrzę najpierw na prąd znamionowy In, a dopiero potem na charakterystykę. In mówi, jaki prąd aparat ma przenosić w normalnych warunkach, bez niepotrzebnego wyłączania. Charakterystyka pokazuje z kolei, jak szybko zareaguje na chwilowy pik prądu.
| Charakterystyka | Typowe zachowanie | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| B | Najszybsza reakcja przy niskich prądach rozruchowych, zwykle około 3-5 x In | Oświetlenie, gniazda, proste obwody domowe | Może być zbyt czuła dla odbiorników z większym rozruchem |
| C | Wyższy próg zadziałania, zwykle około 5-10 x In | Silniki, pompy, zasilacze, część obwodów warsztatowych | Lepsza tolerancja rozruchu, ale nadal trzeba pilnować warunków zwarciowych |
| D | Najwyższy próg, zwykle około 10-20 x In | Transformator, większe silniki, odbiorniki o bardzo dużym prądzie startowym | Nie wybiera się jej „na zapas” do zwykłych obwodów, bo może być zbyt mało czuła |
W praktyce największy błąd polega na zawyżaniu In tylko po to, żeby obwód przestał „wybijać”. To zły kierunek, bo zamiast naprawić przyczynę, osłabiasz ochronę przewodów. Lepiej sprawdzić, czy problemem nie jest zbyt duży rozruch, zbyt mały przekrój kabla albo błędny podział obciążeń.
Jeśli mam jedną zasadę, to jest ona prosta: prąd roboczy ma mieścić się w bezpiecznym zakresie przewodu, a rozruch nie powinien wyzwalać zabezpieczenia. Z tym wprost łączy się odczyt symboli na obudowie, bo bez niego łatwo kupić aparat, który wygląda poprawnie, ale nie pasuje do instalacji.

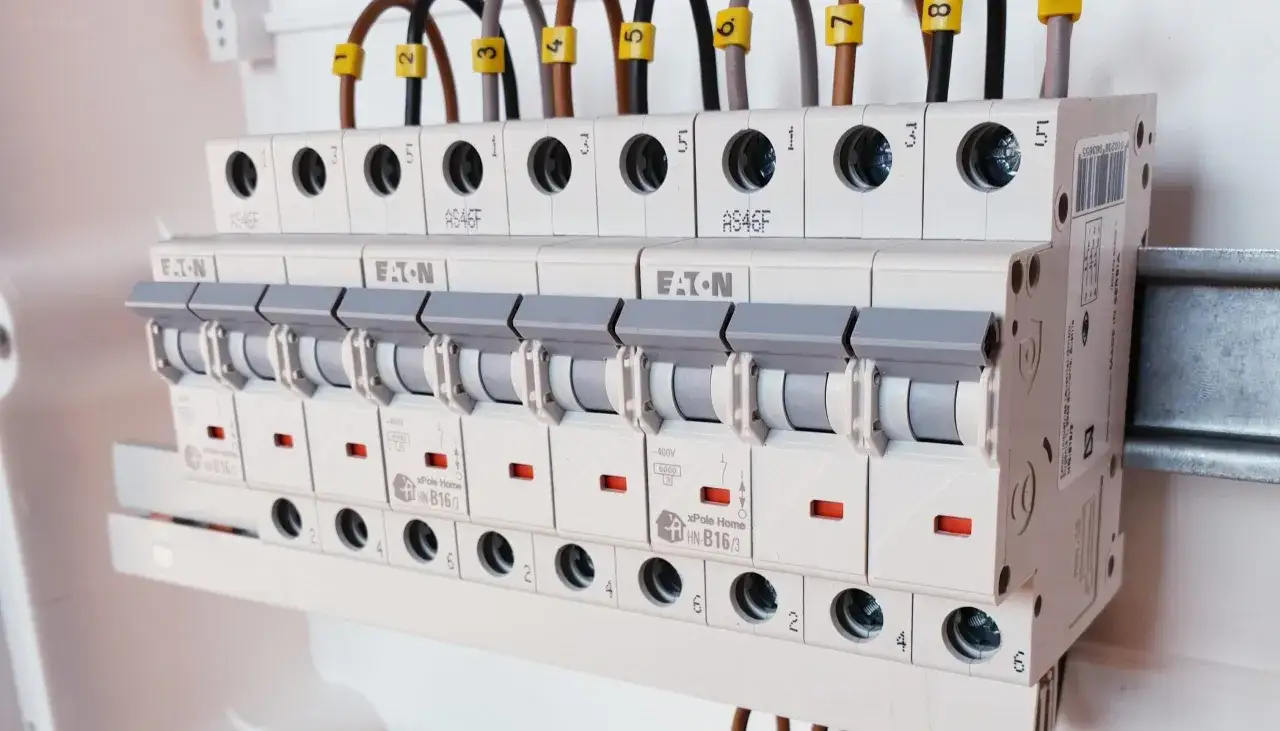

Jak czytać oznaczenia na obudowie
Na pierwszy rzut oka wiele aparatów wygląda podobnie, ale różnice kryją się w symbolach. To one mówią, do jakiego obwodu nadaje się dany model i jaką ma zdolność pracy w trudniejszych warunkach. W katalogach Hagera zwykły 1P B16 jest pokazany w okolicach 26,50-27,70 zł, ale wersje o większej zdolności wyłączania i modele specjalne kosztują wyraźnie więcej.
| Oznaczenie | Co znaczy w praktyce |
|---|---|
| 1P, 2P, 3P, 4P | Liczba torów rozłączanych przez aparat. W instalacji jednofazowej najczęściej spotkasz 1P lub 1P+N, a w trójfazowej 3P albo 4P. |
| B16, C20, D32 | Litera oznacza charakterystykę, a liczba prąd znamionowy w amperach. |
| 6 kA, 10 kA, 15 kA | Zdolność wyłączania zwarcia. Im wyższa, tym lepiej aparat radzi sobie z dużą energią zwarciową w rozdzielnicy. |
| Icn / Icu | Parametry wyłączania według norm. W praktyce pomagają ocenić, czy aparat nadaje się do warunków panujących w danym punkcie instalacji. |
| 230 V / 400 V | Napięcie, dla którego deklarowana jest praca urządzenia. |
| 50/60 Hz | Częstotliwość sieci, w której aparat może pracować zgodnie z parametrami katalogowymi. |
Jeżeli widzisz 6 kA, to nie jest ozdobny detal, tylko realna granica bezpieczeństwa. W zwykłych instalacjach mieszkaniowych to często wystarcza, ale w miejscach o większym potencjale zwarciowym lepiej sprawdzić projekt albo pomiar pętli zwarcia. Nie ma tu miejsca na zgadywanie.
To szczególnie ważne w systemach fotowoltaicznych, gdzie strona AC i DC pracują w zupełnie innych warunkach. I właśnie tam trzeba przejść od samej identyfikacji aparatu do jego rzeczywistego zastosowania.
Gdzie ma sens w domu i przy fotowoltaice

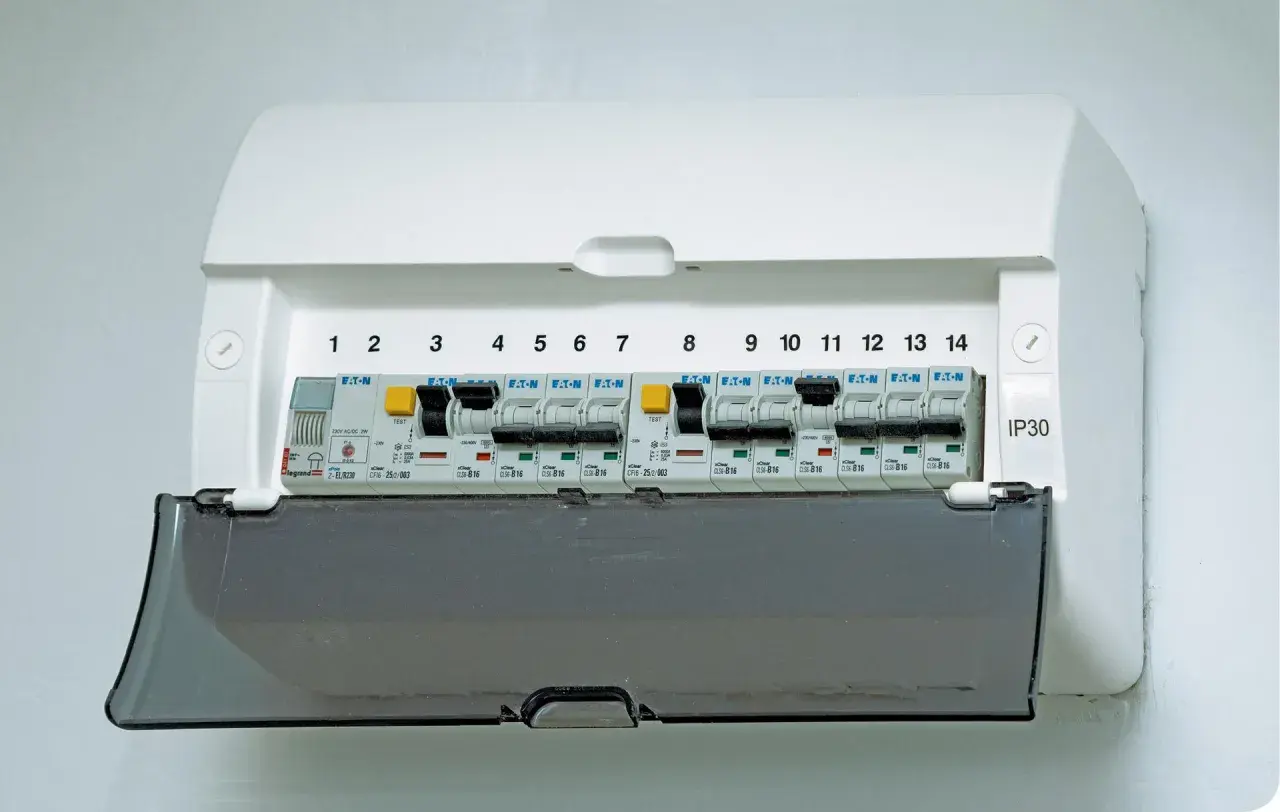

W domu ten aparat najczęściej pracuje w rozdzielnicy końcowej. Zabezpiecza obwody oświetlenia, gniazd, klimatyzacji, pompy ciepła, bojlera czy ładowarki samochodowej. W takich miejscach zwykle liczy się prostota, selektywność i odpowiedni zapas względem prądu rozruchowego.
W instalacji PV sprawa jest bardziej złożona. Na stronie AC falownika można stosować standardowe zabezpieczenia nadprądowe, ale po stronie DC trzeba użyć aparatury o odpowiednim napięciu i zdolności wyłączania. Legrand pokazuje w swojej ofercie wersje PV 800/1000 VDC, co dobrze oddaje różnicę między zwykłym obwodem domowym a obwodem stałoprądowym.
Na DC nie ma naturalnego przejścia przez zero, więc gaszenie łuku jest trudniejsze. To oznacza, że zwykły aparat AC nie jest zamiennikiem dla wersji DC. Jeśli ktoś próbuje uprościć temat do hasła „byle zadziałało”, ryzykuje nie tylko awarię, ale też pożar albo trwałe uszkodzenie osprzętu.
W praktyce przy PV patrzę jeszcze na dostęp do rozłącznika, długość przewodów i miejsce, w którym może powstać łuk. Im trudniej odłączyć źródło, tym większe znaczenie ma poprawny dobór całego toru zabezpieczeń. To prowadzi do kolejnego pytania: czym to zabezpieczenie różni się od innych elementów ochronnych w rozdzielnicy.
Czym różni się od RCD, RCBO i bezpiecznika topikowego
Najwięcej pomyłek bierze się stąd, że kilka różnych aparatów wrzuca się do jednego worka. To błąd, bo każdy chroni przed innym zagrożeniem. Jeden nie zastępuje drugiego, a czasem sens ma dopiero ich połączenie.
| Urządzenie | Co chroni | Czego nie robi | Kiedy ma sens |
|---|---|---|---|
| Aparat nadprądowy | Przeciążenie i zwarcie | Nie wykrywa prądu upływu | Podstawowa ochrona obwodów końcowych i zasilających |
| RCD | Prąd upływu i porażenie przy uszkodzeniu izolacji | Nie chroni przed przeciążeniem i zwarciem | Gdy priorytetem jest ochrona przeciwporażeniowa |
| RCBO | Prąd upływu, przeciążenie i zwarcie | Jest droższy i zajmuje więcej miejsca niż prosty aparat | Gdy chcesz połączyć obie funkcje w jednym module |
| Bezpiecznik topikowy | Szybka ochrona przed dużym prądem | Jest jednorazowy i mniej wygodny w eksploatacji | W niektórych torach zasilania nadal bywa dobrym, prostym rozwiązaniem |
To rozróżnienie jest praktyczne, bo w wielu rozdzielnicach potrzebujesz nie jednego „mocnego” aparatu, tylko zestawu funkcji. Gdy obwód ma być chroniony i przed upływem, i przed zwarciem, RCBO bywa po prostu wygodniejsze. Gdy kluczowa jest prostota i cena, zwykły aparat nadprądowy nadal ma sens, ale trzeba go dobrać świadomie.
Najlepiej widać to wtedy, gdy przechodzimy od teorii do błędów montażowych. Tam właśnie wychodzi, czy dobór był wykonany z głową, czy tylko „na oko”.
Co sprawdzić, zanim aparat trafi do rozdzielnicy
Przed zakupem i montażem zwracam uwagę na kilka rzeczy, które później oszczędzają nerwów i przeróbek. To nie są detale dla perfekcjonistów. To są warunki, od których zależy bezpieczeństwo całej instalacji.
- Dobierz prąd znamionowy do przewodu, a nie odwrotnie.
- Wybierz charakterystykę zgodną z odbiornikiem, szczególnie jeśli ma duży prąd rozruchowy.
- Sprawdź zdolność wyłączania względem potencjalnego prądu zwarciowego w miejscu montażu.
- Ustal, czy obwód pracuje na AC, czy na DC, bo to decyduje o rodzaju aparatu.
- Nie mieszaj ochrony przeciwporażeniowej z nadprądową. Jeśli potrzebujesz obu funkcji, rozważ RCBO.
- Sprawdź moment dokręcenia zacisków i nie lekceważ instrukcji producenta.
Najczęstsze błędy są zaskakująco powtarzalne: zbyt wysoki prąd znamionowy „żeby nie wybijało”, zła charakterystyka dla silnika lub zasilacza, pomyłka między AC i DC oraz brak sprawdzenia, czy aparat poradzi sobie z realnym zwarciem. Ja zawsze traktuję dobór jako decyzję techniczną, nie zakupową. Cena ma znaczenie, ale dopiero po potwierdzeniu parametrów.
Jeśli miałbym zostawić jedną prostą zasadę, byłaby taka: najpierw przewód i obciążenie, potem charakterystyka i zdolność wyłączania, a dopiero na końcu marka czy wygląd modułu. Dobrze dobrane zabezpieczenie ma chronić instalację w realnych warunkach pracy, a nie tylko ładnie wyglądać w rozdzielnicy.
