Porządne gniazdko nie kończy się na estetycznej ramce. Liczy się to, czy przewody są podłączone we właściwe miejsca, obwód został odłączony, a mechanizm nie będzie się grzał po kilku tygodniach używania. W tym poradniku pokazuję, jak podłączyć gniazdko w standardowej instalacji, jak rozpoznać L, N i PE oraz kiedy lepiej przerwać pracę i wezwać elektryka.
Najważniejsze kroki i zasady bezpiecznego montażu gniazdka
- Najpierw odłącz obwód w rozdzielnicy i potwierdź brak napięcia próbnikiem lub multimetrem.
- W typowym gnieździe z uziemieniem faza trafia po lewej, neutralny po prawej, a ochronny do bolca lub styku ochronnego.
- Kolor przewodu pomaga, ale w starszych instalacjach nie zastępuje pomiaru.
- Nadpalone końcówki, krucha izolacja albo dwa stare przewody w puszce to sygnał, że trzeba zatrzymać pracę.
- Po montażu sprawdź, czy osprzęt siedzi równo, nie nagrzewa się i poprawnie zasila podłączone urządzenie.
Zanim zaczniesz, oceń stan instalacji i przygotuj narzędzia
W elektryce zaczynam od rzeczy banalnej, ale najważniejszej: odłączenia zasilania. Sam bezpiecznik nie wystarcza jako dowód, dlatego zawsze sprawdzam brak napięcia dwubiegunowym próbnikiem albo multimetrem. Multimetr to po prostu miernik, który pozwala potwierdzić napięcie i ciągłość obwodu, więc daje znacznie pewniejszy obraz niż zgadywanie po kolorach przewodów.
Do wymiany gniazdka zwykle wystarczą: wkrętak izolowany, próbnik napięcia lub multimetr, ściągacz izolacji, poziomica i nowe gniazdo dopasowane do puszki. Jeżeli w środku widzę nadpalone izolacje, kruche przewody, ślady wilgoci albo bardzo stare okablowanie bez czytelnych oznaczeń, traktuję to jako sygnał stop. To nie jest miejsce na improwizację, bo źle dokręcony styk potrafi się grzać dłużej niż sam remont.Gdy instalacja wygląda zdrowo i masz już przygotowane narzędzia, można przejść do samego montażu.
Podłączenie gniazdka krok po kroku
W typowym gnieździe typu E kolejność prac ma większe znaczenie niż siła dokręcenia śrub. Ja robię to w ten sposób:
- Wyłącz obwód w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź każdy przewód w puszce próbnikiem lub multimetrem. Jeśli choć jeden pokazuje napięcie, przerwij pracę.
- Odkręć stary mechanizm i zapamiętaj układ przewodów, ale nie traktuj go bezkrytycznie, zwłaszcza w starszym mieszkaniu.
- Odsłoń końcówki przewodów na około 8-10 mm. Zbyt krótko odizolowany przewód nie złapie dobrze, a zbyt długi zostawi miedź na wierzchu.
- Najpierw podłącz przewód ochronny PE, potem neutralny N, a na końcu fazowy L. W praktyce chodzi o porządek pracy i mniejsze ryzyko pomyłki.
- Dokręć zaciski zdecydowanie, ale bez miażdżenia żyły. Przewód ma siedzieć pewnie, nie luźno.
- Ułóż przewody w puszce tak, żeby nic się nie zginało pod ostrym kątem i nie było ściśnięte przez mechanizm.
- Wypoziomuj osprzęt, przykręć ramkę i po załączeniu zasilania sprawdź działanie gniazdka na zwykłym odbiorniku.
Ten schemat brzmi prosto, ale właśnie tu najczęściej wychodzą drobne błędy, które później skutkują grzaniem styku albo luźnym osprzętem.
Jak rozpoznać L, N i PE bez zgadywania
W polskiej instalacji jednofazowej najczęściej spotkasz trzy przewody i trzy znaczenia. Kolor pomaga, ale nie daje pełnej pewności, szczególnie w starszych budynkach, po przeróbkach albo w miejscach, gdzie instalacja była naprawiana przez lata bez konsekwentnego oznaczania żył.
| Przewód | Oznaczenie | Typowy kolor | Rola w gniazdku |
|---|---|---|---|
| Fazowy | L | Brązowy, czarny, czasem szary | Doprowadza napięcie do odbiornika |
| Neutralny | N | Niebieski | Zamyka obwód roboczy |
| Ochronny | PE | Żółto-zielony | Chroni użytkownika i obudowę urządzeń |

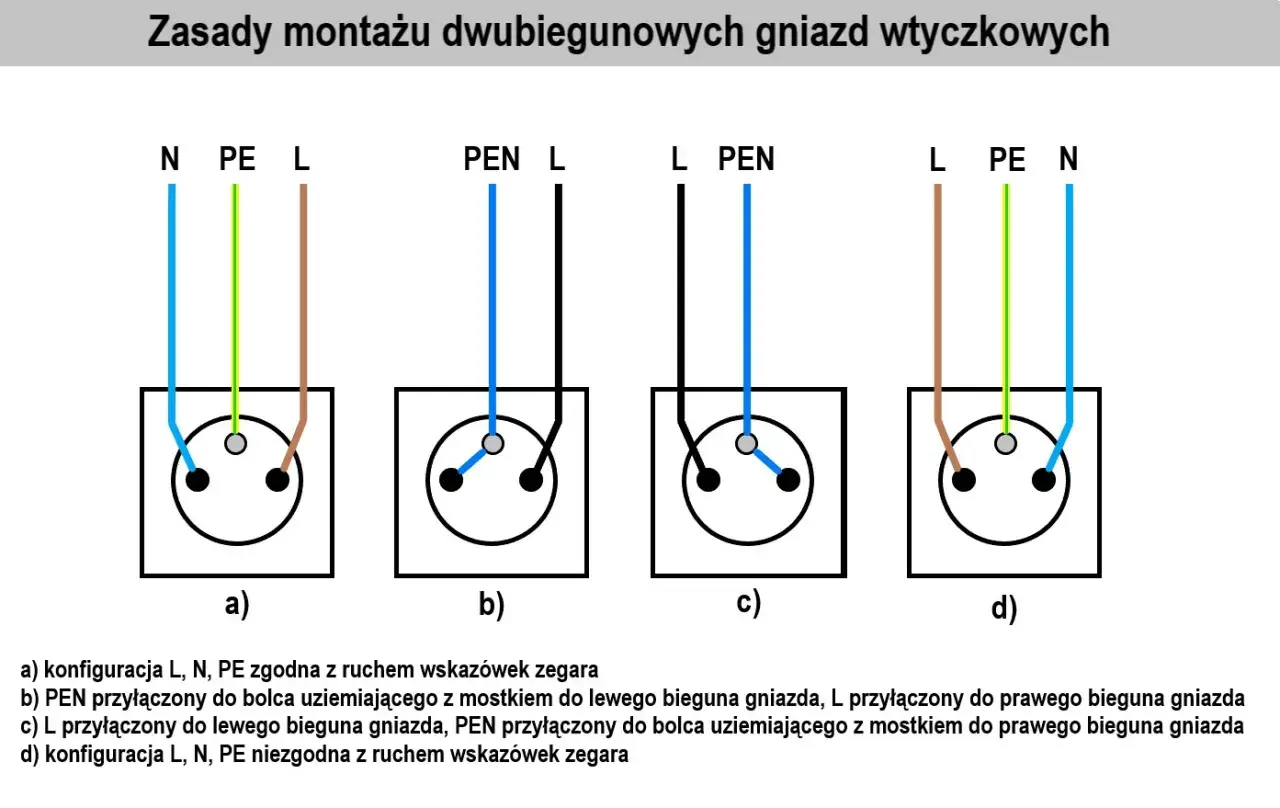

Patrząc na klasyczne gniazdo od frontu, z bolcem u góry, faza zwykle znajduje się po lewej stronie, neutralny po prawej, a ochronny trafia do bolca lub styku ochronnego pośrodku. To wygodny standard roboczy, ale nie powód, żeby ufać samemu układowi przewodów bez pomiaru. W modernizowanych mieszkaniach zdarzają się instalacje, w których kolory nie odpowiadają rzeczywistości, dlatego sprawdzenie miernikiem jest ważniejsze niż pamięć poprzedniego montażu.
Jeżeli w puszce widzisz tylko dwa przewody albo któryś wygląda na stary, utleniony lub aluminiowy, nie zakładam, że da się to „po prostu przepiąć”. Taki układ wymaga oceny całego obwodu, a nie tylko nowej ramki. To dobry moment, by przejść do błędów, które najłatwiej przeoczyć.
Najczęstsze błędy przy montażu, które wychodzą dopiero po czasie
Większość problemów z gniazdkiem nie wynika z samego wyboru osprzętu, tylko z drobnych zaniedbań podczas montażu. W praktyce najczęściej widzę te same potknięcia:
- Pominięcie pomiaru napięcia przed rozpoczęciem pracy. Wyłączony bezpiecznik to za mało, bo obwód mógł zostać źle opisany.
- Zbyt słabo dokręcone zaciski. Taki styk potrafi się grzać, a z czasem nawet przypalić izolację.
- Za długa odsłonięta miedź. To drobiazg, który podnosi ryzyko przypadkowego zwarcia po wsunięciu mechanizmu do puszki.
- Zamiana N z PE. Czasem gniazdko nadal działa, ale bezpieczeństwo już nie jest takie, jak powinno.
- Upychanie przewodów na siłę. Ściśnięta żyła lub ostre zagięcie potrafią po czasie dać przerwę w obwodzie.
- Ignorowanie śladów przegrzania. Czernienie izolacji, zapach spalenizny i stopione tworzywo zawsze traktuję jako ostrzeżenie, nie jako kosmetykę.
Jeśli po samym montażu wszystko wygląda równo, to jeszcze nie znaczy, że jest dobrze. Gniazdko trzeba sprawdzić także w praktyce, a przy tym warto wiedzieć, kiedy różne typy osprzętu wymagają innego podejścia.
Gniazdko pojedyncze, podwójne i stara instalacja to nie to samo
Nie każdy model montuje się identycznie, nawet jeśli z zewnątrz wyglądają podobnie. Różnice widać szczególnie przy gniazdach podwójnych i przy modernizacji starszych instalacji.
| Wariant | Kiedy ma sens | Na co uważać |
|---|---|---|
| Pojedyncze gniazdko | Gdy potrzebujesz jednego punktu zasilania i chcesz zachować prosty układ przewodów | Najważniejsze są właściwe zaciski i równe osadzenie w puszce |
| Podwójne gniazdko | Gdy w jednym miejscu pracują dwa urządzenia i chcesz ograniczyć liczbę przedłużaczy | Nie każdy mechanizm ma taki sam układ mostków; instrukcja producenta ma pierwszeństwo |
| Stara instalacja | Gdy przewody są stare, nieoznaczone albo w puszce widać tylko dwa przewody | Tu nie warto zgadywać. Stan przewodów i układ ochrony powinien ocenić elektryk |
W pomieszczeniach wilgotnych, takich jak łazienka czy pralnia, dochodzi jeszcze kwestia stref i stopnia ochrony osprzętu. Sam schemat połączenia nie wystarczy, jeśli gniazdko ma pracować tam, gdzie warunki są trudniejsze niż w salonie. Z tego powodu przy takich miejscach nie idę na skróty.
W praktyce podwójne gniazdo pomaga uporządkować przestrzeń, ale nie rozwiązuje problemu słabego obwodu. Jeżeli przewody są stare albo instalacja nie ma czytelnego uziemienia, lepiej najpierw poprawić bazę, a dopiero potem dokładać osprzęt.
Co sprawdzić po montażu i kiedy lepiej wezwać elektryka
Po zamocowaniu gniazdka nie kończę pracy od razu. Sprawdzam, czy mechanizm siedzi równo, ramka nie odstaje, przewody nie są ściśnięte, a po załączeniu zasilania gniazdko działa bez iskrzenia i bez wyraźnego nagrzewania. Do pierwszego testu wystarczy zwykła lampka albo ładowarka, bo chodzi o potwierdzenie poprawności połączenia, a nie o sztuczne obciążanie obwodu.
Jeśli w obwodzie jest wyłącznik różnicowoprądowy, czyli RCD, warto użyć przycisku testowego. To prosty sposób, żeby sprawdzić, czy zabezpieczenie nadal reaguje tak, jak powinno. Gdy po włączeniu zasilania wybija bezpiecznik, w gnieździe czuć zapach spalenizny, przewody są aluminiowe albo w puszce widać uszkodzoną izolację, kończę eksperymenty i wzywam fachowca.Szczególnie ostrożny jestem w starych mieszkaniach, w pomieszczeniach wilgotnych i tam, gdzie instalacja była już kilka razy przerabiana. W takich miejscach jedna niewielka pomyłka potrafi uruchomić cały łańcuch problemów, od grzania styków po uszkodzenie podłączonych urządzeń.
Dobrze zamontowane gniazdko ułatwia też sensowne gospodarowanie energią
Na pierwszy rzut oka to drobiazg, ale właśnie od takich detali zależy wygoda korzystania z całej instalacji. W domu, w którym pracują urządzenia o większym poborze mocy, ładowarki, sprzęt RTV, pompy ciepła czy falownik fotowoltaiczny, słabe połączenie szybko staje się punktem zapalnym. Nie tylko bezpieczeństwa, ale też strat energii i awarii, których można było uniknąć.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: nie zakładaj, że poprawny wygląd oznacza poprawne połączenie. Liczą się pomiar, stan przewodów, właściwe zaciski i brak pośpiechu. Gdy którykolwiek z tych elementów budzi wątpliwości, rozsądniej jest przerwać pracę niż poprawiać później skutki błędu.
