Łączenie przewodów bez lutownicy ma sens tam, gdzie liczą się tempo pracy, pewny styk i możliwość późniejszego serwisu. W praktyce chodzi nie o obejście problemu, tylko o dobór właściwego zacisku: innego dla drutu, innego dla linki, innego dla instalacji PV. Poniżej pokazuję, jak połączyć kable bez lutowania tak, żeby złącze było trwałe, bezpieczne i dopasowane do miejsca montażu.
Kluczowe informacje w skrócie
- Najpewniejsze metody bez lutowania to złączki sprężynowe, tulejki zaciskane, konektory zaciskane i systemowe złącza PV.
- Do przewodu drutowego najczęściej wystarczy dobra złączka sprężynowa, a do linki zwykle lepiej założyć tulejkę.
- W połączeniach narażonych na drgania, wilgoć i temperaturę lepiej sprawdza się zacisk niż skręcanie i taśma.
- Przy aluminium, mieszaniu Cu z Al i instalacjach fotowoltaicznych nie wolno dobierać osprzętu przypadkowo.
- Najczęstsze błędy to zła długość odizolowania, zły przekrój złączki i brak testu po montażu.
- W instalacjach 230 V i PV bezpieczeństwo jest ważniejsze niż szybkość pracy.
Metody, które naprawdę działają bez lutownicy
W praktyce nie ma jednej uniwersalnej odpowiedzi. Do różnych przewodów i warunków pracy używa się innych elementów, a najlepszy wybór zależy od tego, czy łączysz drut, linkę, przewód aluminiowy czy okablowanie w instalacji PV.
| Metoda | Kiedy ma sens | Zalety | Ograniczenia | Typowe narzędzie |
|---|---|---|---|---|
| Złączka sprężynowa lub dźwigniowa | Puszki, rozgałęzienia, szybki montaż w domu | Szybka, powtarzalna, łatwa do serwisu | Musi pasować do typu żyły i przekroju | Ściągacz izolacji |
| Tulejka zaciskana + kostka lub listwa zaciskowa | Linka w rozdzielnicy, urządzeniu albo puszce | Porządkuje żyłę, poprawia pewność styku | Wymaga dobrania tulejki i odpowiedniej zaciskarki | Zaciskarka do tulejek |
| Konektor zaciskany typu butt splice | Auto, niskie napięcie, miejsca z drganiami | Kompaktowy, można go uszczelnić termokurczem | Wymaga właściwego rozmiaru i poprawnego zaciśnięcia | Zaciskarka do konektorów |
| Systemowe złącze PV, zwykle MC4 lub zgodne | Łączenie przewodów w instalacji fotowoltaicznej | Odporność na warunki zewnętrzne, przewidywalny montaż | Trzeba użyć zgodnych elementów i narzędzi | Zaciskarka PV |
| Listwa zaciskowa lub złączka śrubowa | Szafy sterownicze, rozdzielnice, proste połączenia stałe | Łatwa kontrola, szybki pomiar, dobra organizacja | Linka zwykle wymaga tulejki, a miejsce musi być dobrze dobrane | Zaciskarka do tulejek, wkrętak |
Najważniejsza zasada jest prosta: połączenie ma być mechanicznie pewne i dobrane do typu żyły, a nie tylko elektrycznie „na chwilę”. Ta różnica decyduje o tym, czy złącze będzie miało niski opór i nie zacznie się grzać. To prowadzi wprost do kolejnego kroku: doboru metody do konkretnego przewodu.
Jak dobrać technikę do typu przewodu
Najwięcej problemów zaczyna się nie od narzędzia, tylko od niezgodności materiału złączki i przewodu. Właśnie dlatego patrzę najpierw na typ żyły, a dopiero potem na markę czy wygląd złączki.
| Typ przewodu | Najbezpieczniejszy wybór | Na co zwrócić uwagę |
|---|---|---|
| Drut miedziany | Złączka sprężynowa lub dźwigniowa | Dobierz przekrój do obciążenia i sprawdź długość odizolowania na obudowie |
| Linka miedziana | Tulejka zaciskana albo złączka dopuszczająca linkę bez tulejki | Bez tulejki druciki łatwo się rozchodzą i pogarszają styk |
| Aluminium | Tylko osprzęt dopuszczony do Al, czasem z pastą kontaktową | Nie łącz aluminium z miedzią przypadkową kostką |
| Przewód PV 4 lub 6 mm² | Złącze systemowe kompatybilne z modułem i kablem | Muszą zgadzać się przekrój, typ złącza i narzędzie zaciskowe |
| Przewód do LED lub niskiego napięcia | Szybkozłączka wire-to-wire albo dedykowana do taśm | Uważaj na biegunowość, zwłaszcza przy zasilaniu DC |
W praktyce producenci złączek jasno rozdzielają przewody lite i linkowe. To nie jest detal marketingowy, tylko kwestia pewnego styku. Jeśli wybierasz złączkę push-in, sprawdź, czy przyjmie gołą linkę, czy dopiero linkę zakończoną tulejką. Przy aluminium trzymaj się wyłącznie elementów, które dopuszczają taki materiał, bo mieszanie Cu i Al bez odpowiedniego osprzętu kończy się korozją kontaktową i wzrostem oporu.
Jeżeli przewód ma pracować na zewnątrz albo w instalacji fotowoltaicznej, myśl nie tylko o przewodzeniu, ale też o UV, szczelności i temperaturze. To właśnie od tego zależy, czy połączenie przetrwa kilka sezonów, czy zacznie sprawiać problemy po pierwszej zimie. Skoro dobór jest już jasny, czas przejść przez sam montaż krok po kroku.
Połączenie krok po kroku bez luźnego styku
Instrukcje producentów sprowadzają się do tej samej logiki: właściwy przekrój, odpowiednia długość odizolowania i pełne zablokowanie żyły w zacisku. Jeśli chcesz zrobić to porządnie, trzymaj się prostego porządku pracy.
- Odłącz zasilanie i sprawdź brak napięcia odpowiednim miernikiem lub próbnikiem.
- Oceń stan przewodu. Jeśli żyła jest nadpalona, utleniona albo uszkodzona, odetnij fragment i pracuj na zdrowym odcinku.
- Dobierz złączkę do przekroju, materiału i rodzaju żyły. Nie zakładaj, że „jakoś wejdzie”.
- Odizoluj przewód dokładnie na długość podaną przez producenta złączki. Zwykle jest ona zaznaczona na obudowie.
- Jeśli pracujesz na lince i dana złączka tego wymaga, załóż tulejkę zaciskaną przed wprowadzeniem przewodu do zacisku.
- Wsuń żyłę do oporu albo zaciśnij konektor właściwą matrycą. Przy PV i konektorach zaciskanych nie używaj przypadkowych kombinerek.
- Zrób test pociągnięcia. Przewód nie powinien się wysunąć, a izolacja nie może wejść w strefę styku.
- Ułóż przewody bez naprężeń i zamknij puszkę, osłonę lub obudowę.
Przy złączach PV szczególnie pilnuję ostatniego punktu, bo tam błąd nie kończy się tylko luźnym przewodem. W instalacji fotowoltaicznej słaby zacisk może podnosić temperaturę połączenia i obniżać uzysk. Instrukcje Stäubli do złączy MC4 są tu bardzo jednoznaczne: żyłę trzeba przygotować zgodnie z kartą produktu i nie uszkadzać pojedynczych drucików podczas ściągania izolacji. Taki detal robi większą różnicę niż sam „ładny” wygląd złącza.
Po wykonaniu tych kroków zostaje jeszcze jedna rzecz, którą wiele osób lekceważy: lista błędów, które na papierze wyglądają niewinnie, a w praktyce psują całą robotę.
Najczęstsze błędy, które psują złącze
Najwięcej awarii wynika nie z samej metody, tylko z niedbałego montażu. Ja najczęściej widzę te same potknięcia, niezależnie od tego, czy chodzi o dom, garaż, samochód czy instalację PV.

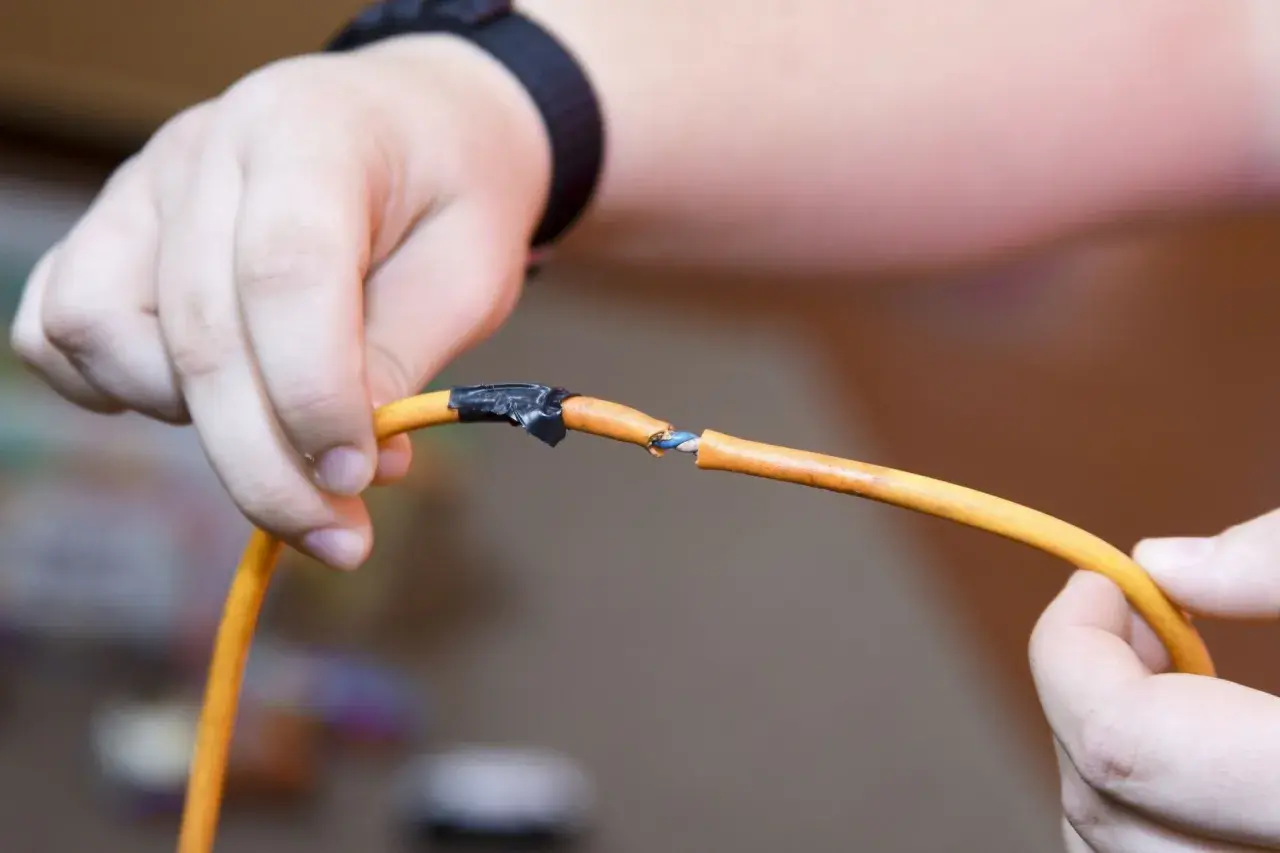

- Skręcanie gołych końców i owinięcie ich taśmą. To wygląda „tymczasowo”, ale nie daje pewnego styku ani odciążenia mechanicznego.
- Za krótkie albo za długie odizolowanie przewodu. W pierwszym przypadku styk jest słaby, w drugim pojawia się ryzyko zwarcia lub odsłoniętej żyły.
- Wpychanie linki do złączki przeznaczonej tylko na drut. Druciki się rozchodzą, a kontakt staje się niestabilny.
- Zastosowanie złączki o złym przekroju. Nawet jeśli przewód fizycznie „wejdzie”, nie oznacza to jeszcze poprawnego połączenia.
- Używanie kombinerek zamiast zaciskarki. Zacisk ma być powtarzalny, a nie „mocno dociśnięty na oko”.
- Mieszanie miedzi i aluminium bez osprzętu dopuszczonego do takiego zestawu. To proszenie się o korozję kontaktową i grzanie złącza.
- Montaż bez miejsca na promień gięcia albo bez odciążenia mechanicznego. Przewód pracuje, a styk powoli się luzuje.
- Brak sprawdzenia połączenia po zaciśnięciu. Krótki test pociągnięcia często od razu pokazuje, czy połączenie jest pewne.
Jeśli złącze ma pracować latami, najbardziej kosztownym błędem jest oszczędzanie na właściwym typie osprzętu. To prowadzi do wyboru innego rozwiązania w domu, innego w aucie i jeszcze innego przy fotowoltaice.
Co wybrać w domu, w aucie i przy fotowoltaice
To nie jest ten sam problem w trzech różnych miejscach. W każdym z nich liczą się inne obciążenia, inny typ przewodu i inna odporność na środowisko pracy. Dlatego dobieram metodę do zastosowania, a nie odwrotnie.
| Miejsce | Najlepszy wybór | Dlaczego to działa |
|---|---|---|
| Domowa puszka lub oprawa | Złączki sprężynowe albo dźwigniowe | Są szybkie, zajmują mało miejsca i dobrze sprawdzają się przy stałej instalacji |
| Oświetlenie LED i niskie napięcie | Szybkozłączki do przewodów lub taśm LED | Ułatwiają montaż, ale trzeba pilnować biegunowości i przekroju żyły |
| Samochód, przyczepa, łódź | Konektory zaciskane z koszulką termokurczliwą albo wersje uszczelniane | Wibracje i wilgoć wymagają połączenia odpornego mechanicznie i szczelnego |
| Instalacja fotowoltaiczna | Złącza MC4 lub zgodne, zaciskane według systemu | Tu liczą się UV, temperatura, szczelność i pewny styk przy napięciu stałym |
| Rozdzielnica lub szafa sterownicza | Listwy zaciskowe i tulejki | Porządkują okablowanie i ułatwiają późniejszy serwis oraz pomiary |
W instalacjach PV nie chodzi tylko o wygodę montażu. Słabe połączenie na stringu potrafi grzać się lokalnie i odbierać energię, zanim problem stanie się widoczny gołym okiem. Dlatego na dachu nie stosuję przypadkowych kostek ani improwizowanych łączeń. W praktyce to właśnie systemowe złącza i poprawne zaciskanie dają największy spokój na lata.
Jeśli pracujesz głównie w domu, złączki sprężynowe i dźwigniowe zwykle wystarczą. Jeśli zajmujesz się też elektroniką, autem albo fotowoltaiką, warto mieć pod ręką kilka różnych rozwiązań, bo jedno narzędzie i jeden typ konektora nie załatwią wszystkiego. To prowadzi do pytania, co faktycznie warto kupić, a z czego można zrezygnować.
Jakie narzędzia warto mieć, a z czego można zrezygnować
Nie trzeba od razu budować warsztatu jak w firmie instalacyjnej. Przy kilku domowych naprawach wystarczy sensowny zestaw podstawowy, ale jeśli planujesz częściej łączyć przewody, pewne narzędzia szybko się zwracają.
- Ściągacz izolacji za około 20-80 zł. To podstawowe narzędzie, które daje równą długość odizolowania i zmniejsza ryzyko uszkodzenia żył.
- Próbnik napięcia lub multimetr za około 20-150 zł. Bez sprawdzenia braku napięcia nie zaczynam pracy.
- Zaciskarka do tulejek za około 50-200 zł. Jeśli często pracujesz na lince, to jedno z najbardziej opłacalnych narzędzi.
- Zaciskarka do konektorów PV lub automotive za około 80-250 zł. Przy MC4 i podobnych systemach zwykłe kombinerki nie zastępują właściwej matrycy.
- Zestaw złączek za kilka do kilkunastu złotych za opakowanie. W praktyce kupuje się je pod konkretny przekrój, a nie „na wszelki wypadek”.
Jeśli miałbym wskazać minimum, które naprawdę pomaga, wybrałbym trzy rzeczy: porządny ściągacz izolacji, tester i zestaw złączek dopasowanych do konkretnego przewodu. Do tego dochodzi zaciskarka, jeśli pracujesz z linką, tulejkami albo instalacją PV. Kombinerki zostawiam do mechaniki ogólnej, bo do zaciskania bywają zbyt przypadkowe.
Przy jednorazowej naprawie nie kupuję wszystkiego naraz. Dobieram narzędzia do zadania, bo lepiej mieć jeden właściwy zacisk i jedno właściwe narzędzie niż pięć przypadkowych elementów, które nie pasują do siebie. To właśnie od takiego podejścia zaczyna się trwałe połączenie.
Dobre połączenie zaczyna się od właściwego zacisku
Najlepsze połączenia są zwykle najmniej spektakularne: mają właściwy przekrój, dobraną złączkę, poprawnie odizolowaną żyłę i prosty test po montażu. Właśnie taka przewidywalność ma znaczenie, kiedy przewód ma działać miesiącami albo latami bez ponownego zaglądania do środka.
Jeśli pracuję przy 230 V, w rozdzielnicy, na aluminium albo na łańcuchu PV, nie wybieram skrótów. W tych miejscach słaby styk oznacza nie tylko kłopot z działaniem, ale też grzanie, spadek sprawności i większe ryzyko awarii. Gdy mam wątpliwość, wolę dobrać rozwiązanie systemowe albo oddać temat elektrykowi, niż liczyć na to, że taśma i przypadkowy docisk załatwią sprawę.
