Najważniejsze rzeczy o TN-S w jednym miejscu
- W układzie TN-S przewody PE i N są rozdzielone, więc ochrona i prąd roboczy mają osobne tory.
- Największa różnica względem TN-C-S to miejsce rozdziału PEN. Jeśli rozdział jest dopiero w budynku, to nie jest to czysty TN-S.
- Ten układ ułatwia pracę zabezpieczeń, zwłaszcza RCD i ograniczników przepięć.
- Przy fotowoltaice i magazynach energii trzeba sprawdzić dopuszczalny typ sieci w instrukcji falownika.
- Najczęstsze błędy to mostki PE-N za różnicówką, mylenie układów i dobór aparatury bez weryfikacji schematu.

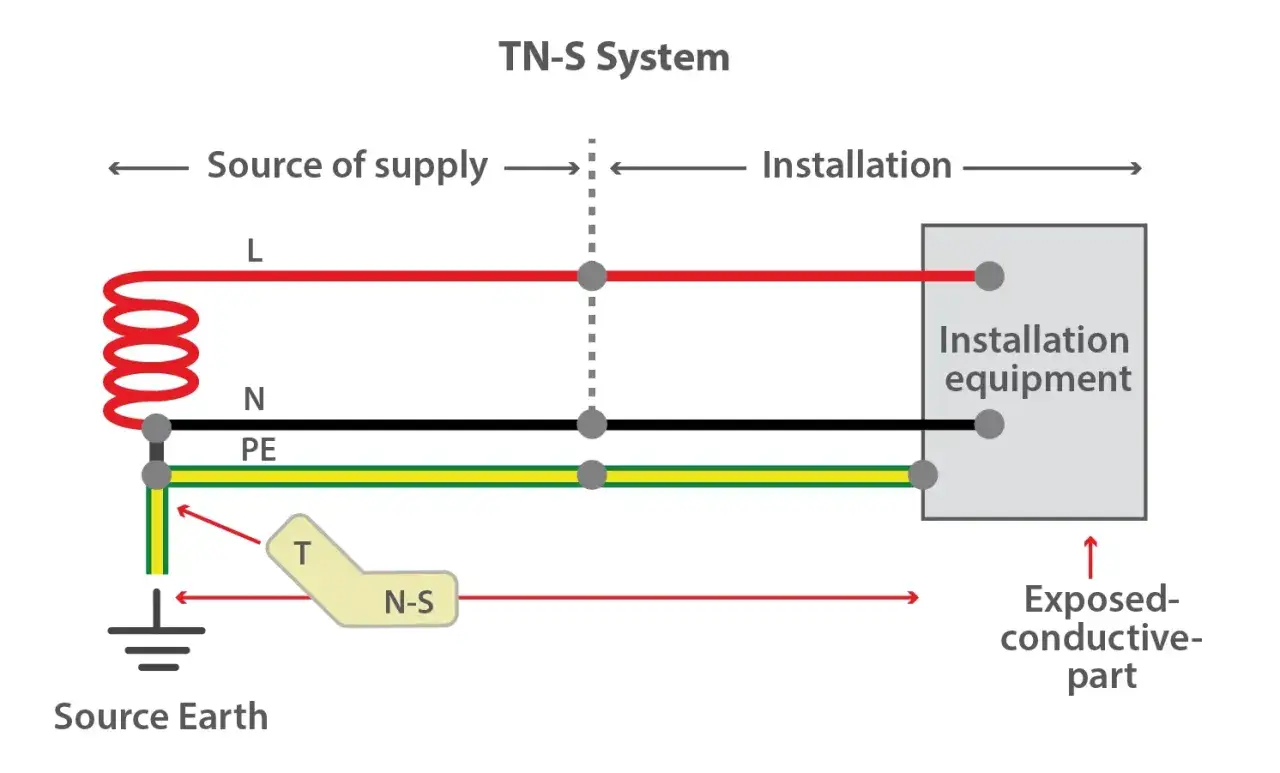

Co naprawdę oznacza układ TN-S
W układach TN punkt neutralny źródła jest uziemiony, a dostępne części przewodzące są połączone z tym punktem przewodami ochronnymi. W wersji TN-S przewód PE nie jest łączony z N w części odbiorczej instalacji, więc prąd roboczy płynie neutralnym, a przewód ochronny ma do odegrania wyłącznie rolę bezpieczeństwa. Ja traktuję to jako najczytelniejszy i najbardziej przewidywalny wariant z całej rodziny TN.
Przy okazji warto pamiętać o zapisie: w dokumentacji technicznej poprawna forma to TN-S. Ten drobiazg nie zmienia działania instalacji, ale pomaga uniknąć nieporozumień przy czytaniu schematów, kart katalogowych i instrukcji producentów. To szczególnie ważne tam, gdzie jeden skrót potrafi wpłynąć na cały dobór ochrony.
Najprościej mówiąc: jeśli PE i N są oddzielone, instalacja zachowuje się bardziej przewidywalnie przy uszkodzeniu izolacji, a zabezpieczenia mają czytelniejszą drogę działania. To prowadzi prosto do pytania, jak taki układ wygląda w samej rozdzielnicy.
Jak działa rozdział przewodów PE i N
Sedno TN-S to rozdzielenie funkcji ochronnej i roboczej. PE ma odprowadzić prąd zwarciowy lub uszkodzeniowy, a N prowadzi normalny prąd odbiorników. Dzięki temu przewód ochronny nie powinien być używany jako tor pracy urządzeń, a neutralny nie powinien pełnić roli ochronnej.
- PE odpowiada za bezpieczeństwo i prowadzi prąd tylko w sytuacji awaryjnej.
- N obsługuje normalną pracę instalacji, czyli powrót prądu z odbiorników.
- Rozdział PE i N powinien być jednoznaczny, zwykle w złączu albo w głównej rozdzielnicy.
- Za punktem rozdziału nie robi się już przypadkowych mostków PE-N, bo to psuje działanie ochrony.
Gdy ten punkt jest jasny, najłatwiej porównać TN-S z innymi układami i zobaczyć, gdzie najczęściej pojawiają się błędne założenia.
Czym TN-S różni się od TN-C i TN-C-S
| Układ | Jak prowadzone są przewody | Co to oznacza w praktyce |
|---|---|---|
| TN-S | PE i N są prowadzone osobno od źródła | Najczytelniejszy układ dla ochrony i pracy aparatury, szczególnie w nowych lub dobrze zaprojektowanych instalacjach |
| TN-C | Jeden przewód PEN łączy funkcję ochronną i neutralną | Rozwiązanie starsze i mniej wygodne dla współczesnych zabezpieczeń; w obwodach końcowych jest dziś niepożądane |
| TN-C-S | PEN jest rozdzielony w jednym punkcie, dalej idą osobne PE i N | To najczęstszy wariant po modernizacji budynku i właśnie on bywa mylony z TN-S |
| TT | Odbiorca ma lokalne uziemienie ochronne, niezależne od uziemienia źródła | Wymaga innego podejścia do zabezpieczeń i pomiarów, ale bywa w praktyce bardzo użyteczny |
W praktyce największa pomyłka dotyczy TN-C-S. Ktoś widzi osobne listwy PE i N w rozdzielnicy, a zakłada, że ma TN-S, choć rozdział PEN nastąpił dopiero w budynku. Dla projektowania i ochrony to nie jest detal, tylko zmiana całej logiki układu.
To porównanie jest szczególnie ważne przy źródłach energii rozproszonych, bo falownik fotowoltaiczny nie zawsze akceptuje każdy układ bez dodatkowych warunków. I właśnie dlatego TN-S warto od razu odnieść do PV, a nie traktować go jak suchą definicję z podręcznika.
Dlaczego TN-S ma znaczenie przy fotowoltaice i magazynie energii
Przy instalacjach PV patrzę na TN-S bardzo praktycznie. Falownik, zabezpieczenia po stronie AC, ograniczniki przepięć i ewentualny tryb backupu muszą być dobrane do realnego układu sieci, a nie do założenia „na oko”. Wielu producentów dopuszcza TN-S, TN-C-S i TT, ale nie każdy model działa w każdej konfiguracji bezwarunkowo, więc instrukcja konkretnego urządzenia zawsze ma pierwszeństwo przed przyzwyczajeniami montażowymi.
| Co sprawdzam | Dlaczego to ważne | Co może pójść źle |
|---|---|---|
| Dopuszczalne typy sieci w instrukcji falownika | Urządzenie musi być zgodne z układem, w którym pracuje | Falownik może nie wystartować albo działać poza zaleceniami producenta |
| Typ i czułość RCD | Elektronika mocy może generować składową DC, więc sam wybór „byle różnicówki” nie wystarczy | Nieprawidłowe zadziałania albo brak właściwej ochrony |
| Dobór SPD | Ogranicznik przepięć musi pasować do topologii sieci i sposobu prowadzenia PE oraz N | Ochrona będzie formalna, ale słabsza niż zakładano |
| Tryb backup lub praca wyspowa | W części instalacji neutral i ochrona mogą być przełączane inaczej niż w normalnej pracy | Błędy w przełączaniu i kłopoty z bezpieczeństwem |
W obwodach końcowych często spotyka się RCD o czułości 30 mA jako ochronę dodatkową, a w niektórych układach pojawiają się aparaty 300 mA jako ochrona przeciwpożarowa. Przy PV nie wybieram jednak zabezpieczeń według samej liczby, tylko według instrukcji falownika, schematu instalacji i sposobu pracy całego układu. To właśnie tu najłatwiej o kosztowny błąd, bo wszystko „na papierze” wygląda poprawnie, a w praktyce urządzenie pracuje inaczej, niż planował projektant.
Jeśli te zależności są dobrze ustawione, instalacja jest stabilna. Jeśli nie, błędy wychodzą zwykle dopiero po uruchomieniu albo przy pierwszym poważniejszym skoku napięcia.
Najczęstsze błędy, które psują bezpieczeństwo instalacji
W praktyce powtarzają się te same pomyłki, tylko w różnych wariantach. Najgorsze jest to, że część z nich nie daje od razu wyraźnych objawów, więc instalacja przez długi czas wygląda na poprawną.
- Mylenie TN-S z TN-C-S - jeśli PEN był rozdzielony dopiero w budynku, to nie ma czystego TN-S. Skutek: zły dobór zabezpieczeń i błędna interpretacja schematu.
- Mostek PE-N za RCD - różnicówka zaczyna „widzieć” prądy tam, gdzie nie powinna. Skutek: losowe zadziałania albo utrata prawidłowej ochrony.
- Dobór aparatury bez instrukcji urządzenia - szczególnie groźny przy falownikach, magazynach energii i ładowarkach EV. Skutek: niezgodność z zaleceniami producenta.
- Ocenianie układu po kolorach przewodów - kolor pomaga, ale nie zastępuje dokumentacji i pomiaru. Skutek: błędne wnioski o rodzaju sieci.
- Ignorowanie jakości połączeń - luźny zacisk PE potrafi być groźniejszy niż nieczytelna etykieta w rozdzielnicy. Skutek: wzrost impedancji pętli zwarcia i słabsza ochrona.
Ja w takich sytuacjach nie ufam pierwszemu wrażeniu. Jeżeli układ ma działać bezpiecznie przez lata, trzeba sprawdzić nie tylko nazwę sieci, ale też realne połączenia, punkty rozdziału i to, czy aparatura została dobrana do rzeczywistego schematu.
To prowadzi do ostatniego, praktycznego kroku: co sprawdzić przed modernizacją rozdzielnicy albo montażem fotowoltaiki.

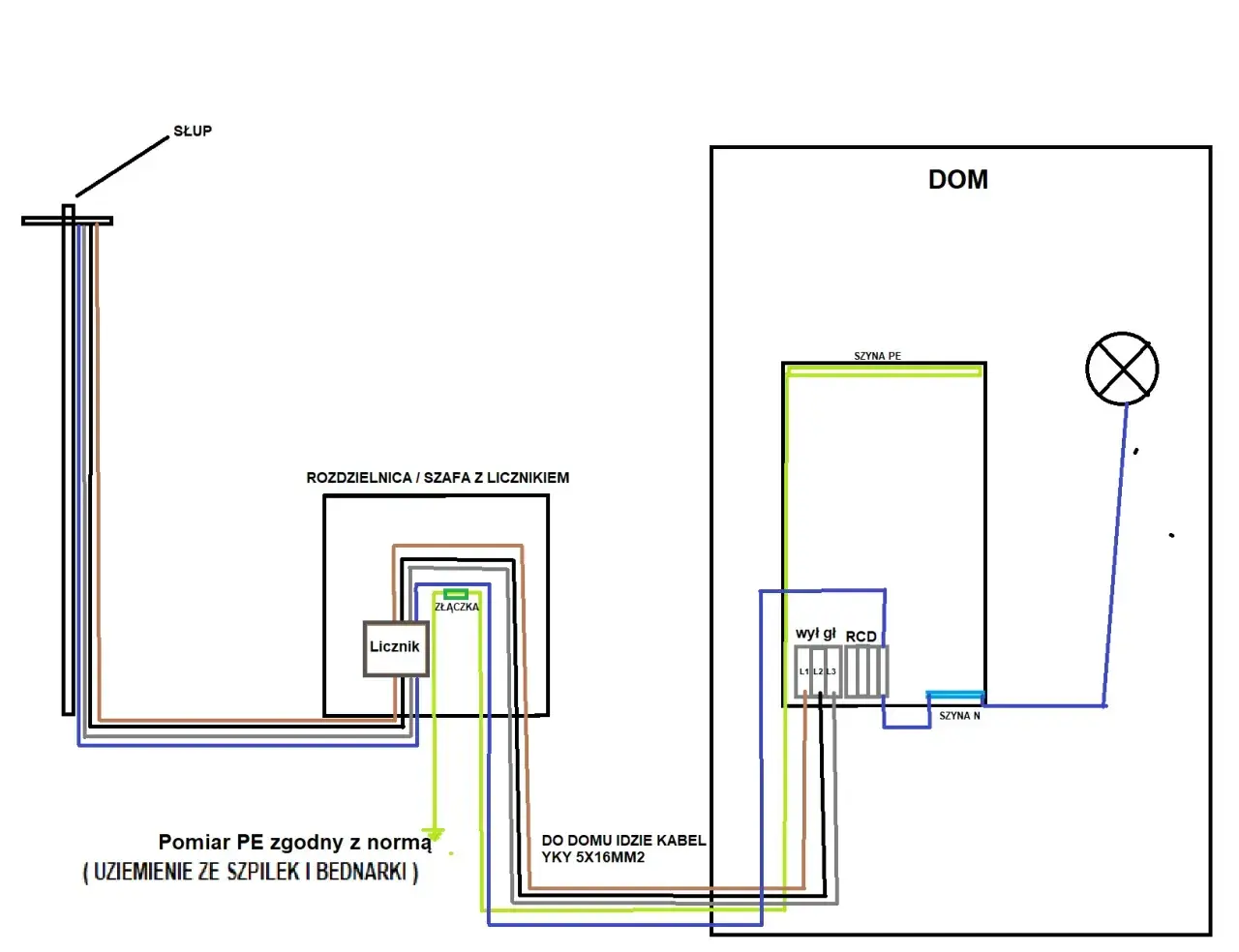

Co sprawdzam przed modernizacją rozdzielnicy i montażem PV
Przed modernizacją nie zakładam, że wszystko jest poprawne tylko dlatego, że instalacja działa. Zaczynam od dokumentacji zasilania, potem szukam punktu rozdziału PEN, sprawdzam ciągłość PE, impedancję pętli zwarcia i testuję RCD. Jeśli dochodzi fotowoltaika, dokładam jeszcze zgodność falownika z układem sieci, sposób pracy w backupie i dobór ograniczników przepięć.- Potwierdzam typ sieci na wejściu do obiektu, a nie tylko w samej rozdzielnicy.
- Sprawdzam, czy rozdział PEN został wykonany tylko w jednym, właściwym miejscu.
- Weryfikuję, czy falownik lub magazyn energii dopuszcza TN-S, TN-C-S albo TT.
- Dobieram RCD i SPD do rzeczywistego układu, a nie do ogólnego opisu z katalogu.
- Zlecam pomiary, bo bez nich nie mam pewności, że ochrona zadziała tak, jak powinna.
Dla mnie TN-S jest przede wszystkim układem przewidywalnym, ale tylko wtedy, gdy jest poprawnie zaprojektowany i konsekwentnie prowadzony. To jedna z tych rzeczy, które rzadko robią wrażenie na papierze, a bardzo mocno wpływają na bezpieczeństwo, trwałość sprzętu i bezproblemową pracę instalacji PV na co dzień.
