Układ TN-C wciąż pojawia się w starszych domach, blokach i częściach sieci zasilających, więc to nie jest temat z podręcznika do szuflady. W praktyce decyduje o tym, czy można bezpiecznie dołożyć nowy obwód, zamontować fotowoltaikę albo zastosować wyłącznik różnicowoprądowy. Poniżej wyjaśniam, jak działa ten układ, gdzie są jego granice i kiedy lepiej przejść na rozwiązanie bardziej zgodne z wymaganiami współczesnej instalacji.
Najważniejsze rzeczy o układzie z przewodem PEN
- W tym układzie jeden przewód PEN łączy funkcję ochronną i neutralną, więc cała ochrona opiera się na jego ciągłości.
- Najczęściej spotyka się go w starszych instalacjach i w części sieci zasilających, a nie w nowych obwodach projektowanych od zera.
- W samej części TN-C nie stosuje się wyłączników różnicowoprądowych, dlatego przy modernizacji zwykle trzeba najpierw rozdzielić PEN.
- Największe ryzyko to przerwanie przewodu PEN, bo wtedy na obudowach urządzeń może pojawić się niebezpieczne napięcie.
- Przy fotowoltaice, ładowarce do auta czy pompie ciepła warto od razu sprawdzić, czy instalacja wymaga przejścia na TN-C-S albo TN-S.

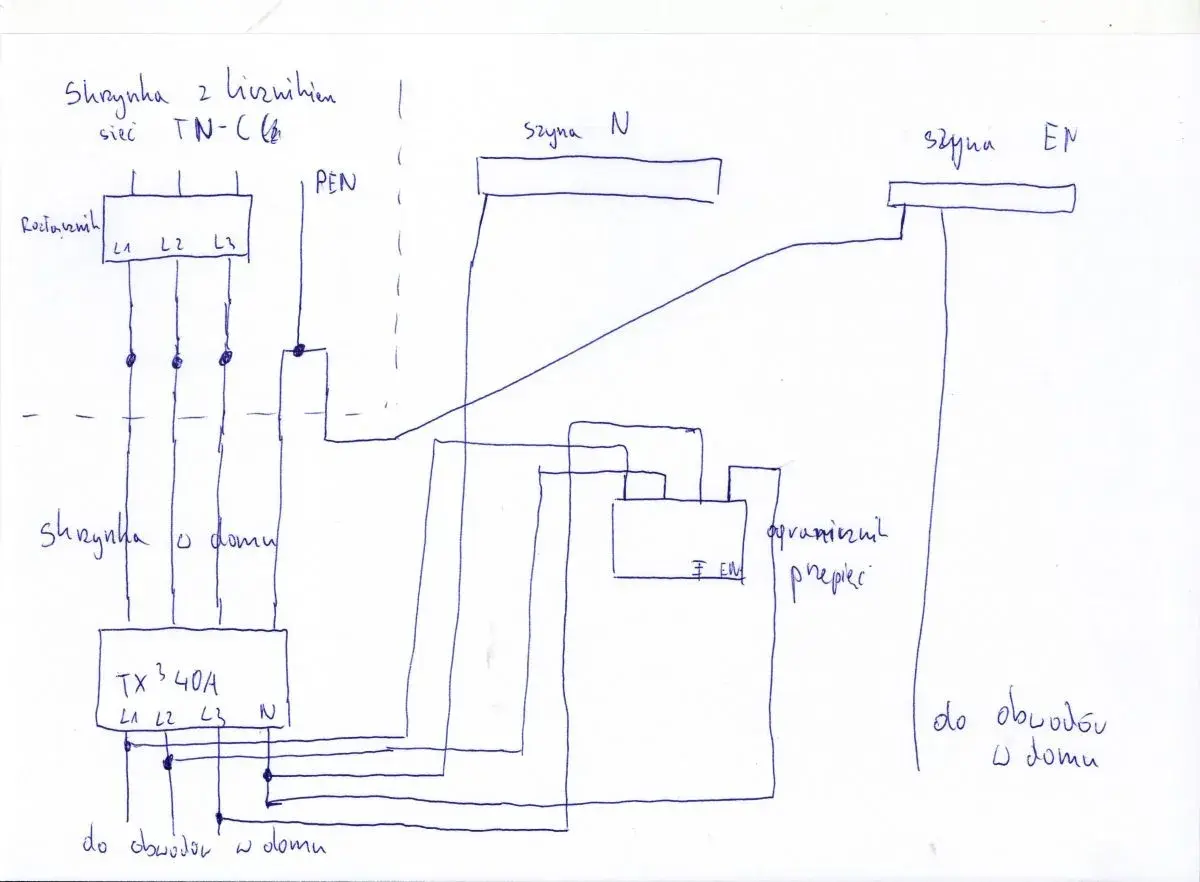

Jak działa układ z przewodem PEN
Patrzę na ten układ przede wszystkim jako na kompromis między prostotą a bezpieczeństwem. Zamiast osobnego przewodu ochronnego i neutralnego występuje jeden przewód PEN, który jednocześnie prowadzi prąd roboczy i pełni funkcję ochrony przeciwporażeniowej. Metalowe obudowy urządzeń są do niego dołączone, więc w normalnych warunkach pozostają na potencjale zbliżonym do ziemi.
To rozwiązanie działa poprawnie tylko wtedy, gdy PEN ma odpowiedni przekrój i dobrą ciągłość. W praktyce przyjmuje się, że mowa o minimum 10 mm² Cu albo 16 mm² Al, bo poniżej tej granicy ryzyko problemów rośnie zbyt mocno. Ja traktuję to jako wyraźny sygnał: jeśli przewód jest za cienki, skorodowany albo wielokrotnie przerabiany, nie ma sensu udawać, że układ nadal jest bezpieczny.
Najważniejsza konsekwencja jest prosta: jeśli PEN zostanie uszkodzony, ochrona i punkt odniesienia napięcia mogą przestać działać tak, jak zakłada projekt. Dlatego w tym układzie nie ma miejsca na przypadkowe łączenia, luźne zaciski czy prowizoryczne poprawki. To prowadzi do pytania, gdzie taki system nadal się spotyka i dlaczego nie zniknął z dnia na dzień.
Gdzie nadal spotyka się ten układ
W Polsce najczęściej widzę go w starszych budynkach mieszkalnych, lokalach modernizowanych etapami i w częściach instalacji zasilanych z dawniej wykonanych sieci. Dotyczy to zwłaszcza miejsc, gdzie ktoś kiedyś wymienił osprzęt, ale nie ruszył całej architektury rozdzielnicy i zasilania.
TN-C nadal pojawia się też w części sieci rozdzielczych, szczególnie tam, gdzie infrastruktura ma dłuższą historię i nie została jeszcze w pełni przebudowana. W praktyce nie oznacza to, że wszystko jest „stare i złe”, ale oznacza, że każdą rozbudowę trzeba oceniać osobno. Inaczej patrzy się na sam punkt zasilania, inaczej na nową rozdzielnicę, a jeszcze inaczej na obwód dla urządzeń, które są bardziej wrażliwe na jakość ochrony.
Jeśli instalacja była projektowana kilkadziesiąt lat temu, nie zakładałbym z góry, że nadaje się do dzisiejszych obciążeń. To ważne zwłaszcza wtedy, gdy w grę wchodzi fotowoltaika, pompa ciepła albo ładowanie samochodu elektrycznego. Z tego wynika pytanie, co ten układ dawał, skoro był tak długo stosowany.
Dlaczego był popularny i co realnie daje
TN-C wygrał prostotą. Mniej żył oznaczało mniej miedzi, mniej pracy przy montażu i łatwiejsze prowadzenie instalacji w czasach, gdy nikt nie projektował domu z myślą o dziesiątkach urządzeń elektronicznych, magazynie energii czy ładowarce na ścianie garażu.
Najważniejsze korzyści można streścić tak:
- niższy koszt wykonania - mniej przewodów to niższy koszt materiału i prostszy montaż,
- mniejsza złożoność sieci - łatwiejsza budowa i serwisowanie starszych odcinków zasilania,
- praktyczność w dawnych realiach - przy prostszych odbiornikach i mniejszej liczbie urządzeń był to sensowny kompromis.
To nie jest argument, żeby ten układ bezrefleksyjnie chwalić. Raczej wskazówka, dlaczego długo dominował i czemu w niektórych miejscach wciąż istnieje. W tamtym modelu priorytetem była prostota, a nie wygoda późniejszej modernizacji. I właśnie tu zaczynają się jego ograniczenia.
Jakie ma ograniczenia i ryzyka
Największy problem jest jeden: cała ochrona zależy od jednego wspólnego przewodu. Jeśli PEN zostanie przerwany, poluzowany albo źle połączony, skutki mogą być bardzo poważne. W skrajnym przypadku na metalowych obudowach pojawia się napięcie, które powinno tam być odcięte przez układ ochronny.
Drugie ograniczenie dotyczy ochrony różnicowoprądowej. W samej części TN-C nie stosuje się wyłączników różnicowoprądowych, więc nie da się po prostu „dorzucić różnicówki” i uznać sprawy za załatwioną. Najpierw trzeba przejść na układ, w którym przewód ochronny i neutralny są rozdzielone.
Do tego dochodzą problemy praktyczne:
- trudniejsza rozbudowa o nowe obwody i nowoczesne odbiory,
- większa wrażliwość na błędy wykonawcze w zaciskach i rozdzielnicach,
- mniejsza elastyczność przy doposażaniu instalacji w ochronę dodatkową,
- konieczność większej dyscypliny pomiarowej i serwisowej.
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią ciągłość PEN. Reszta jest ważna, ale właśnie ten przewód decyduje, czy układ zachowa się przewidywalnie. Żeby dobrze ocenić sytuację, warto zestawić go z nowszymi rozwiązaniami.
Jak wypada na tle TN-S i TN-C-S
W praktyce modernizacyjnej najczęściej porównuję trzy warianty: pełny TN-C, pełny TN-S i układ pośredni TN-C-S. To porównanie szybko pokazuje, dlaczego przy remoncie domu albo doposażaniu instalacji zwykle nie zostawia się starego rozwiązania bez zmian.
| Cecha | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Przewód ochronny i neutralny | Jeden wspólny PEN | Oddzielne PE i N od początku | Najpierw PEN, potem rozdział na PE i N |
| Wyłącznik różnicowoprądowy | Nie stosuje się w części TN-C | Można stosować bez przeszkód konstrukcyjnych | Można stosować po prawidłowym rozdziale PEN |
| Bezpieczeństwo przy uszkodzeniu przewodu | Największe ryzyko | Lepsza separacja funkcji ochronnych | Zależy od odcinka, w którym jeszcze biegnie PEN |
| Modernizacja instalacji | Najtrudniejsza | Najwygodniejsza | Najczęściej rozsądny etap przejściowy |
| Typowe zastosowanie | Stare instalacje i fragmenty sieci | Nowe instalacje wewnętrzne | Modernizowane budynki i rozdzielnice |
Jeżeli modernizuję starą instalację, TN-C-S zwykle traktuję jako sensowny etap pośredni, a TN-S jako kierunek docelowy dla nowych obwodów. Pełny TN-C zostawiam raczej tam, gdzie funkcjonuje w starej sieci i nie ma sensu sztucznie utrzymywać go w nowej części instalacji. To szczególnie ważne przy inwestycjach, które zwiększają wymagania wobec ochrony i jakości zasilania.

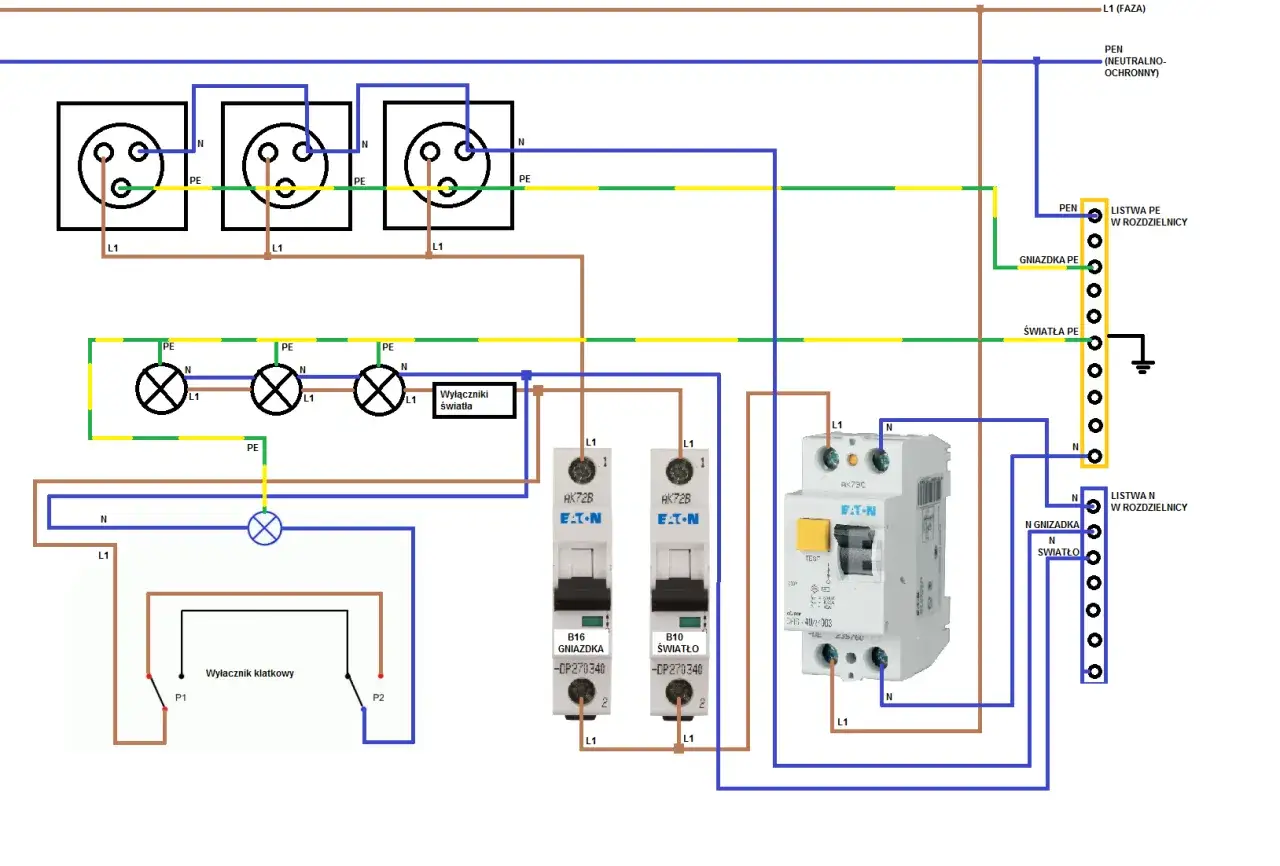

Na co zwracam uwagę przed modernizacją instalacji i montażem fotowoltaiki
Przy fotowoltaice, ale też przy pompie ciepła czy ładowarce do auta, sama wymiana kilku aparatów w rozdzielnicy zwykle nie wystarcza. Najpierw trzeba ustalić, czy instalacja ma bezpieczne warunki do rozdziału PEN i czy dalsza część układu może pracować już jako TN-S. Falownik, zabezpieczenia i dodatkowe odbiory nie naprawią błędnie zrobionej ochrony.
- Sprawdzam miejsce rozdziału PEN - powinno być wykonane w sposób czytelny, trwały i zgodny z projektem, a nie „tam, gdzie akurat było miejsce”.
- Weryfikuję uziemienie punktu rozdziału - chodzi o połączenie z główną szyną uziemiającą i skuteczne połączenia wyrównawcze główne.
- Oceniają stan przewodu PEN - liczy się przekrój, ciągłość, jakość zacisków i to, czy nie ma śladów przegrzania albo korozji.
- Robię pomiary ochronne - impedancja pętli zwarcia, ciągłość przewodów ochronnych i pozostałe badania pokazują, czy układ rzeczywiście zadziała w awarii.
- Dobieram zabezpieczenia do konkretnego układu - wyłączniki nadprądowe, RCD i ochronę przepięciową trzeba dobrać do rozdzielnicy, obciążeń i dokumentacji urządzeń.
W instalacjach PV zwracam też uwagę na to, że rozdział PEN powinien być wykonany tak, by dalsza część instalacji była już spójna i przewidywalna. To ma znaczenie nie tylko dla bezpieczeństwa ludzi, ale też dla poprawnej pracy elektroniki i ograniczenia problemów serwisowych w przyszłości. Zanim jednak zlecisz przebudowę, warto jeszcze sprawdzić kilka praktycznych rzeczy.
Co sprawdzić przed decyzją o przebudowie
W wielu domach największy błąd polega nie na samym istnieniu starego układu, tylko na tym, że nikt nie sprawdził jego rzeczywistego stanu. Ja zawsze zaczynam od prostego pytania: czy problemem jest pojedynczy obwód, czy cała architektura zasilania. To zmienia zakres prac i koszt.
- Czy w budynku są osobne przewody PE i N, czy wspólny PEN występuje jeszcze w obwodach końcowych?
- Czy wykonano poprawne połączenia wyrównawcze i czy GSU jest faktycznie elementem działającej ochrony?
- Czy rozdzielnica ma miejsce na prawidłowy rozdział PEN oraz późniejsze dołożenie ochrony różnicowoprądowej?
- Czy planowane odbiory, takie jak PV, magazyn energii, klimatyzacja albo ładowarka, nie wymuszą szerszej modernizacji niż początkowo zakładano?
- Czy wykonawca przewiduje protokół pomiarów po zakończeniu prac, a nie tylko wymianę osprzętu?
Najrozsądniejsze podejście to nie ratować starego układu półśrodkami, tylko zaplanować modernizację etapami tam, gdzie ma to sens techniczny i ekonomiczny. Jeśli na którymś etapie pojawia się wątpliwość, traktuję to jako zadanie dla elektryka z pomiarami, a nie jako zwykłą wymianę kilku przewodów.
