Wentylator z czujnikiem wilgotności działa najlepiej wtedy, gdy jest podłączony zgodnie z logiką urządzenia, a nie „na czuja”. Poniżej pokazuję, jak podłączyć wentylator łazienkowy z czujnikiem wilgotności, jak rozpoznać przewody, jak ustawić próg zadziałania i na co uważać w łazience, żeby automat nie startował bez sensu ani nie przegapiał pary po kąpieli. To praktyczny poradnik dla osoby, która chce zrobić to raz, dobrze i bez późniejszego poprawiania instalacji.

Najpierw ustal, jaki masz wariant wentylatora

Zanim dotkniesz śrubokrętem zacisków, trzeba wiedzieć, z jakim typem urządzenia masz do czynienia. W praktyce spotykam dwa układy: wentylator, który działa tylko automatycznie po przekroczeniu wilgotności, oraz model z dodatkowym przewodem sterującym, dzięki któremu można go uruchomić także z włącznika światła lub osobnego przełącznika.

To ważne, bo czujnik wilgotności nie zawsze zastępuje zwykłe sterowanie. W wielu modelach potrzebuje stałego zasilania, a czasem także sygnału „włączonego światła”. Bez tego urządzenie może wyglądać na poprawnie podłączone, ale działać nieprzewidywalnie albo wcale.

Jeżeli widzisz tylko L i N, to zwykle oznacza prostszy wariant automatyczny. Jeżeli jest też zacisk sterujący, instalacja daje więcej możliwości, ale wymaga dokładniejszego rozpoznania obwodu. Kiedy ten etap masz już za sobą, można świadomie wybrać sposób podłączenia zamiast zgadywać po kolorach przewodów.

Dwa przewody czy trzy przewody

To jedno z pierwszych pytań, które rozstrzygam przed montażem. W skrócie: jeśli wentylator ma pracować wyłącznie na podstawie wilgotności, wystarczy zasilanie stałe. Jeśli ma też reagować na światło albo mieć ręczne obejście automatu, potrzebny jest dodatkowy przewód sterujący.

Ja zwykle zaczynam od pytania, czy użytkownik chce tylko osuszać łazienkę, czy również mieć wpływ na pracę wentylatora z poziomu włącznika. To drobna decyzja, ale potem bardzo upraszcza dalszy montaż. Kiedy wariant jest już jasny, można przejść do samego podłączenia przewodów.

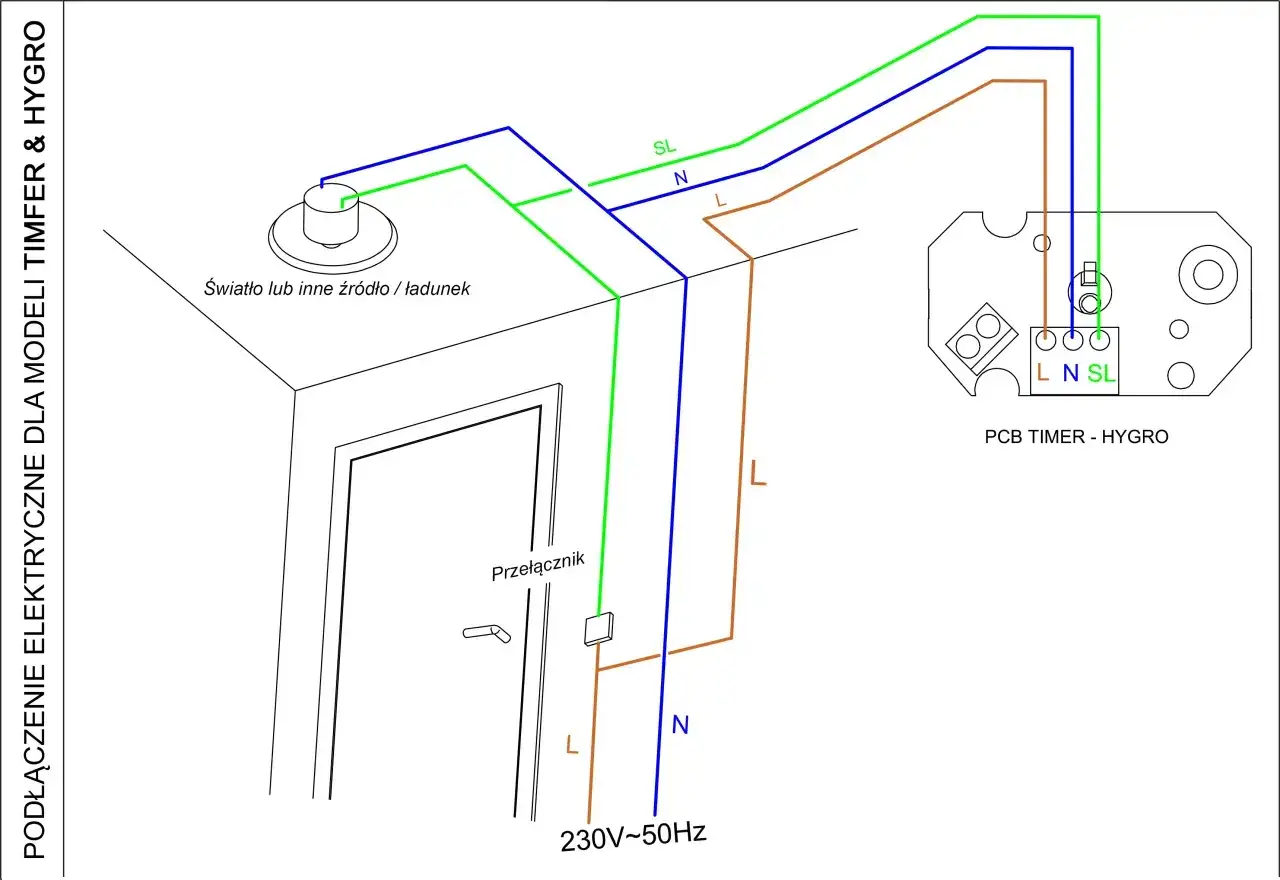

Jak podłączyć przewody krok po kroku

Tu najważniejsza zasada jest prosta: odłącz zasilanie i sprawdź brak napięcia przed rozpoczęciem pracy. Próbnik dwubiegunowy jest tu lepszy niż tani jednoprzewodowy wskaźnik, bo realnie potwierdza, że obwód jest martwy, a nie tylko „wydaje się” martwy.

1. Wyłącz odpowiedni bezpiecznik lub wyłącznik w rozdzielnicy.
2. Sprawdź brak napięcia na przewodach, zanim cokolwiek odkręcisz.
3. Otwórz obudowę wentylatora i odczytaj oznaczenia zacisków.
4. Podłącz N do przewodu neutralnego.
5. Podłącz L do stałej fazy, czyli zasilania, które jest obecne cały czas.
6. Jeżeli urządzenie ma zacisk T, LT albo SL, doprowadź tam przewód sterujący z włącznika światła lub osobnego przełącznika.
7. Przewód ochronny PE podłącz tylko wtedy, gdy producent go przewidział; w wielu modelach z podwójną izolacją nie ma takiego zacisku.
8. Zabezpiecz przewody w dławiku, zamknij obudowę i upewnij się, że żaden przewód nie jest przycięty przez pokrywę.

Jeśli przewody w puszce nie odpowiadają temu, co pokazuje instrukcja, nie próbuję „dopasowywać” ich na siłę. W takich sytuacjach lepiej najpierw sprawdzić obwód miernikiem albo zlecić to elektrykowi, bo pomyłka między fazą stałą a przewodem sterującym potrafi dać dziwne objawy: wentylator działa tylko czasem, nie kończy wybiegu albo w ogóle nie reaguje na wilgoć.

Po poprawnym podłączeniu warto od razu przejść do ustawień, bo sam montaż bez konfiguracji zwykle kończy się zbyt czułą albo zbyt ospałą automatyką.

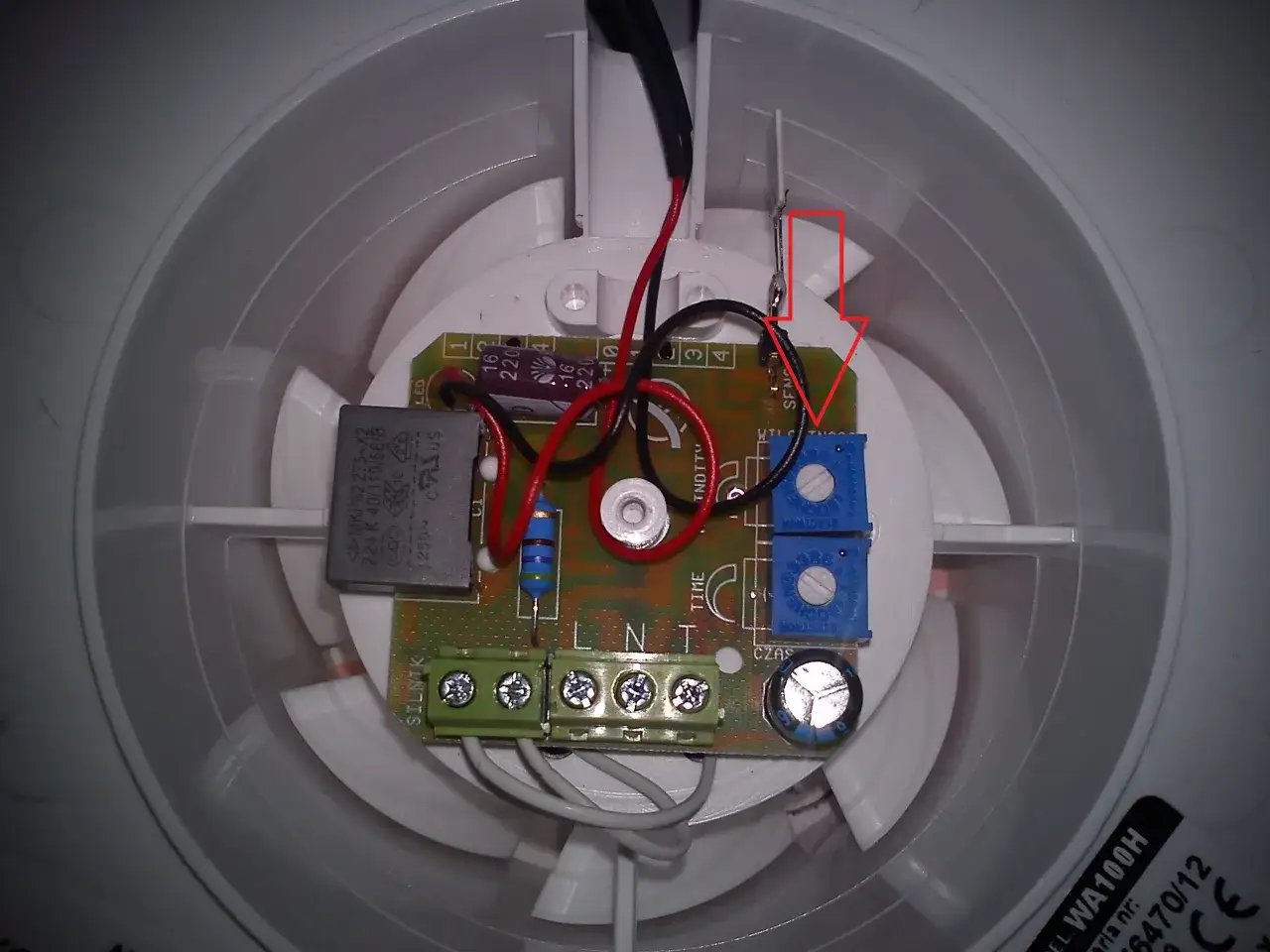

Jak ustawić czujnik wilgotności, żeby nie wariował

Czujnik wilgotności, czyli humidistat, reaguje na wzrost wilgotności względnej w pomieszczeniu. W praktyce większość modeli pracuje w zakresie około 60-90% RH, a niektóre mają kilka wyraźnych progów, na przykład 45%, 65% i 80%. To oznacza jedno: ustawienie ma wpływ nie tylko na to, kiedy wentylator ruszy, ale też jak długo będzie pracował po kąpieli.

Ja zaczynam zwykle od ustawienia średniego, a dopiero później koryguję je o jeden stopień w górę albo w dół. Dla małej łazienki bez okna sensowny punkt wyjścia to niższy próg, około 60-65% RH. W standardowej łazience najczęściej sprawdza się okolica 65-70% RH. Jeśli pomieszczenie ma słabą wentylację albo często pojawia się dużo pary, lepiej nie podnosić progu zbyt wysoko, bo wentylator będzie włączał się za późno.

Warto też pamiętać o czasie wybiegu. W praktyce spotyka się ustawienia od 1 do 30 minut, a czasem także krótką zwłokę startu, która ma ograniczyć fałszywe uruchomienia od jednorazowego skoku wilgoci. To nie jest wada urządzenia, tylko sposób na to, by wentylator nie reagował nerwowo na każdy pięciominutowy prysznic. Jeśli po testach czujesz, że działa zbyt krótko, zwiększ czas wybiegu; jeśli włącza się od razu po uchyleniu drzwi, podnieś próg o kilka punktów.

Gdy ustawienia są już mniej więcej trafione, kluczowe staje się to, gdzie sam wentylator zostanie zamontowany. I tutaj właśnie wiele osób popełnia kosztowny błąd.

Gdzie go zamontować, żeby czujnik nie oszukiwał

W łazience nie liczy się wyłącznie sam wentylator, ale też jego pozycja względem pary, wody i stref ochronnych. W praktyce trzymam się zasady: urządzenie ma zbierać wilgoć z powietrza, a nie dostawać bezpośrednio strumieniem wody albo pracować w miejscu, gdzie ciągle jest przeciąg. W polskich warunkach warto też pamiętać o zasadach wynikających z normy PN-HD 60364-7-701, bo to właśnie ona porządkuje montaż osprzętu w strefach łazienkowych.

Jeśli wentylator ma trafić w miejsce narażone na rozbryzgi wody, wybieram model o stopniu ochrony co najmniej IPX4, często oznaczanym też jako IP44. To nie jest ozdobnik z katalogu, tylko realna bariera przed wilgocią. W praktyce najlepsze miejsce to punkt przy suficie, możliwie blisko strefy, w której zbiera się para, ale bez montażu bezpośrednio nad prysznicem, jeśli producent tego nie dopuszcza.

• Nie montuję wentylatora w miejscu, gdzie dostaje bezpośrednio wodę z prysznica.
• Nie umieszczam czujnika tuż przy grzejniku, bo ciepło potrafi zaniżyć odczyt wilgotności.
• Nie stawiam urządzenia przy oknie, gdzie przeciąg zaburza pomiar i skraca czas pracy.
• Starannie prowadzę kanał wywiewny, bo zbyt długi i poskręcany przewód tłumi wydajność.
• Jeśli kanał ma dużo załamań, liczę się z tym, że wentylator będzie pracował dłużej, a efekt osuszania będzie słabszy.

To właśnie dobór miejsca często decyduje o tym, czy automat będzie działał spokojnie i przewidywalnie, czy będzie się włączał zbyt wcześnie albo zbyt późno. Kiedy lokalizacja jest już rozsądnie zaplanowana, pozostaje sprawdzić, czego unikać, żeby nie zaprzepaścić całego montażu.

Najczęstsze błędy, które psują działanie

W wentylatorach z czujnikiem wilgotności powtarzają się te same pomyłki. Nie są spektakularne, ale właśnie dlatego są tak uciążliwe: urządzenie niby jest zamontowane, a nadal nie robi tego, czego oczekujesz.

• Podłączenie tylko do przewodu z lampy - sensor nie ma wtedy stałego zasilania i nie potrafi pracować samodzielnie.
• Pomylenie L z przewodem sterującym - wentylator działa niestabilnie albo nie kończy wybiegu.
• Brak neutralnego w puszce - przy nowoczesnych modelach to częsty powód, dla którego instalacja wymaga przeróbki.
• Zbyt wysoki próg wilgotności - wentylator startuje za późno i para zostaje na lustrach oraz ścianach.
• Zbyt niskie ustawienie - urządzenie włącza się przy każdej drobnej zmianie warunków i pracuje za długo.
• Zły montaż w strefie łazienkowej - nawet dobry model nie powinien być pchany tam, gdzie producent go nie przewidział.
• Za długi, zakręcony kanał - czujnik działa, ale wentylacja jest po prostu słaba, więc efekt jest marny.

Najbardziej zdradliwe jest to, że część tych błędów wygląda jak „wada fabryczna”. W praktyce problem zwykle leży w okablowaniu, miejscu montażu albo ustawieniach. Jeśli wyeliminujesz te trzy rzeczy, szansa na bezproblemową pracę rośnie bardzo wyraźnie.

Co sprawdzić po uruchomieniu, zanim uznasz pracę za skończoną

Po pierwszym włączeniu nie zakładam od razu, że wszystko jest dobrze. Robię prosty test: wentylator powinien zachowywać się przewidywalnie przy normalnej wilgotności, a potem zareagować na parę z prysznica lub gorącej wody. Jeśli urządzenie ma opóźnienie startu, daj mu chwilę, bo część modeli czeka kilkadziesiąt sekund, zanim ruszy.

• Sprawdź, czy wentylator nie startuje bez powodu zaraz po włączeniu zasilania.
• Po 5-10 minutach intensywnej pary zobacz, czy czujnik faktycznie załącza pracę.
• Oceń, czy czas wybiegu jest wystarczający, by lustro i narożniki zaczęły wysychać.
• Jeśli wentylator działa zbyt agresywnie, podnieś próg o jeden poziom lub skróć ręczny tryb obejścia.
• Jeśli w ogóle nie reaguje, sprawdź zasilanie stałe, neutralny i oznaczenia na zaciskach.
• Gdy instalacja jest stara, przewody są nieopisane albo w puszce brakuje neutralnego, nie kończę pracy na domysłach.

Właśnie tutaj najłatwiej odróżnić poprawny montaż od instalacji, która „jakoś działa”. Dobrze podłączony wentylator ma pracować wtedy, gdy trzeba, i milczeć przez resztę czasu. To oszczędza energię, ogranicza kondensację i realnie wydłuża życie łazienki, a przy okazji zmniejsza ryzyko pleśni oraz zaparowanych powierzchni po każdej kąpieli.
