Bezkontaktowe wykrywanie napięcia to jedno z tych rozwiązań, które potrafi oszczędzić czas i ograniczyć ryzyko, ale tylko wtedy, gdy używa się go z głową. W tym artykule wyjaśniam, czym jest NCV, jak działa taki tester, gdzie sprawdza się w praktyce, kiedy bywa mylący i jak korzystać z niego sensownie przy domowej elektryce oraz przy instalacjach fotowoltaicznych.
Bezkontaktowy tester napięcia przyspiesza wstępną kontrolę, ale nie zastępuje pomiaru kontaktowego
- To narzędzie do szybkiej oceny, czy w pobliżu przewodu lub elementu instalacji jest obecne napięcie przemienne.
- Najlepiej sprawdza się przy gniazdach, oprawach oświetleniowych, rozdzielnicach i wyjściu AC z falownika.
- Większość modeli nie nadaje się do potwierdzania bezpieczeństwa pracy ani do pewnego sprawdzania obwodów DC.
- Fałszywe wskazania zdarzają się przy przewodach ekranowanych, w metalowych rurkach, przy słabej baterii i przy napięciach szczątkowych.
- Przy wyborze modelu ważniejsze od samej czułości są autotest, kategoria CAT i czytelna sygnalizacja.
Czym jest funkcja NCV i kiedy naprawdę się przydaje
W praktyce traktuję to jako szybki filtr bezpieczeństwa, a nie jako ostateczny dowód. Taki tester mówi mi tylko tyle, że w danym miejscu prawdopodobnie jest obecne napięcie przemienne i że nie powinienem od razu dotykać przewodu, listwy albo zacisku. To bardzo użyteczne przy prostych czynnościach: sprawdzeniu gniazda 230 V, rozpoznaniu przewodu w puszce, weryfikacji oprawy oświetleniowej czy ocenie, czy rozdzielnica AC rzeczywiście jest martwa przed dalszym pomiarem.
Największa wartość pojawia się wtedy, gdy nie chcę od razu sięgać po miernik kontaktowy albo kiedy muszę szybko zawęzić obszar poszukiwań. W instalacjach fotowoltaicznych widzę to jeszcze wyraźniej: po stronie AC falownika taki tester bywa bardzo pomocny, ale po stronie DC stringów nie daje mi już tego samego komfortu. Właśnie dlatego najpierw trzeba zrozumieć zasadę działania, a dopiero potem ufać sygnałowi.
- Dobry do szybkiego sprawdzenia obecności napięcia.
- Przydatny przy lokalizowaniu przewodu w puszce lub za osprzętem.
- Pomaga skrócić czas diagnostyki, ale nie zamyka tematu.
Jeżeli rozróżniasz już rolę tego narzędzia, łatwiej zobaczyć, co właściwie wykrywa i dlaczego czasem reaguje zbyt wcześnie albo zbyt późno.

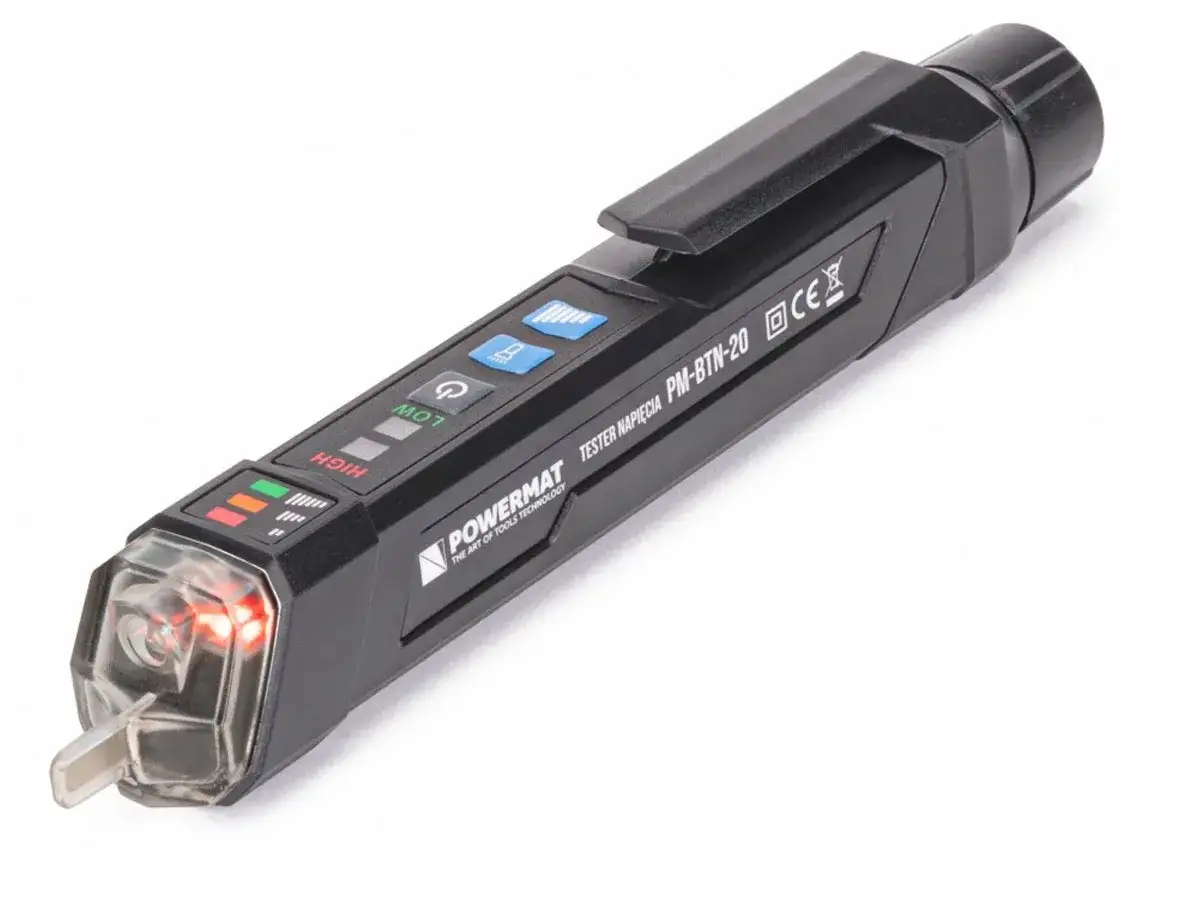

Jak działa bezkontaktowy wskaźnik napięcia i co naprawdę wykrywa
Mechanizm jest prosty, ale często źle rozumiany. Końcówka testera działa jak mała antena, która reaguje na pole elektryczne wokół przewodu pod napięciem. Urządzenie nie „widzi” prądu w sensie elektrycznego przepływu, tylko wychwytuje obecność pola, które powstaje przy napięciu przemiennym. Dlatego większość takich testerów jest nastawiona na AC, a nie na DC.
Tu właśnie wchodzą ograniczenia. Norma IEC 61557-17 opisuje minimalne wymagania dla takich wskaźników i wprost zakłada, że są one narzędziem do wstępnej oceny, a nie do potwierdzania braku napięcia roboczego. Dla mnie to ważna granica: tester bezdotykowy ma pomóc mi szybciej ocenić sytuację, ale nie powinien zastępować pomiaru kontaktowego, gdy stawką jest bezpieczna praca przy instalacji.
Warto też pamiętać o typowych zakresach spotykanych w modelach dostępnych na rynku. Część urządzeń pracuje w zakresie około 90-600 V AC, inne mają szerszy próg, na przykład 12-1000 V AC. Niższy próg bywa przydatny przy obwodach sterowniczych i sygnalizacyjnych, ale zwykle oznacza też większą podatność na przypadkowe wzbudzenia.
- Wykrywa pole elektryczne związane z napięciem przemiennym.
- Nie pokazuje dokładnej wartości napięcia.
- Nie zastępuje miernika przy końcowej weryfikacji.
- Na przewodach DC działa słabo albo wcale.
Gdy znam już zasadę działania, łatwiej przejść do praktyki i oddzielić miejsca, gdzie taki tester pomaga najbardziej, od tych, w których lepiej od razu użyć innego narzędzia.
Gdzie taki tester pomaga w domu, warsztacie i przy fotowoltaice
Najwięcej sensu widzę w prostych, szybkich kontrolach. W domu to gniazda, wyłączniki, oprawy oświetleniowe i przewody zasilające. W warsztacie dochodzi rozdzielnica, listwy zaciskowe i elementy sterowania. W fotowoltaice tester bezkontaktowy ma największą wartość po stronie AC, czyli tam, gdzie falownik oddaje energię do instalacji budynku. Po stronie DC jego użyteczność jest już ograniczona i nie powinien być traktowany jako narzędzie rozstrzygające.
| Sytuacja | Ocena przydatności | Dlaczego |
|---|---|---|
| Gniazdo 230 V, włącznik, lampa | Wysoka | Szybko pokazuje, czy w pobliżu jest napięcie przemienne. |
| Rozdzielnica AC, przewody zasilające, wyjście falownika | Wysoka | Pomaga wstępnie ocenić, czy element nadal jest aktywny. |
| Przewód w metalowej rurce lub ekranowanym peszlu | Ograniczona | Ekran tłumi pole elektryczne i może osłabić sygnał. |
| Stringi PV po stronie DC | Niska | Większość modeli nie wykrywa pewnie napięcia stałego. |
| Obwody sterownicze i niskonapięciowe AC | Zależna od modelu | Tu liczy się próg detekcji i czułość urządzenia. |
To właśnie w tym miejscu najłatwiej popełnić błąd: uznać, że skoro tester nic nie piszczy, to obwód jest bezpieczny. W praktyce problem zaczyna się dopiero wtedy, gdy pojawia się fałszywe poczucie pewności.
Kiedy wynik bywa mylący i skąd biorą się fałszywe alarmy
Fałszywe wskazania nie są wadą egzotyczną, tylko normalnym ryzykiem tej klasy narzędzi. Najczęstszy przypadek to tzw. napięcie szczątkowe albo indukowane: przewód odłączony od zasilania biegnie równolegle do przewodu czynnego i przejmuje część pola elektrycznego. Tester reaguje, choć w praktyce nie ma tam realnego źródła zasilania zdolnego do pracy obciążenia. Dla początkującego wygląda to jak awaria, dla kogoś doświadczonego jest po prostu sygnałem, że trzeba sięgnąć po pomiar kontaktowy.
Równie istotne są sytuacje odwrotne, czyli fałszywe braki wskazania. Tutaj winne bywają przewody ekranowane, metalowe rurki, ciasne wiązki kabli, zbyt duża odległość od żyły, słaba bateria albo warunki środowiskowe. Wilgoć, zabrudzenie czy nietypowe ułożenie przewodu potrafią osłabić pole do tego stopnia, że tester milczy, mimo że obwód nadal jest aktywny. Właśnie dlatego ja nigdy nie oceniam bezpieczeństwa wyłącznie po jednym sygnale.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię dalej |
|---|---|---|
| Tester piszczy przy obwodzie uznanym za wyłączony | Napięcie indukowane lub szczątkowe | Potwierdzam wynik miernikiem kontaktowym. |
| Tester milczy, choć obwód może być aktywny | Ekranowanie, zbyt duża odległość, słaba bateria | Sprawdzam na znanym źródle i powtarzam test bliżej przewodu. |
| Wskazanie zmienia się po przestawieniu dłoni | Wpływ pojemności ciała i układu odniesienia | Zmieniam pozycję i powtarzam pomiar spokojnie, bez pośpiechu. |
Skoro już wiadomo, gdzie tester może wprowadzać w błąd, najważniejsze staje się to, jak używać go tak, żeby zwiększał bezpieczeństwo zamiast dawać złudzenie kontroli.
Jak używać go bezpiecznie krok po kroku
- Najpierw sprawdzam, czy urządzenie działa na znanym, pewnym źródle napięcia.
- Następnie zbliżam końcówkę do badanego przewodu lub elementu instalacji, nie opierając się wyłącznie na sygnale dźwiękowym.
- Jeśli tester reaguje, traktuję to jako wskazówkę do dalszej diagnozy, a nie jako ostateczny werdykt.
- Jeśli tester nie reaguje, nie uznaję od razu obwodu za martwy, tylko weryfikuję to miernikiem kontaktowym.
- Po zakończeniu pomiaru ponownie sprawdzam tester na pewnym źródle, żeby upewnić się, że nie rozładował się ani nie uszkodził po drodze.
Ten prosty schemat live-dead-live naprawdę robi różnicę. W praktyce oznacza on: sprawdź narzędzie, sprawdź obwód, sprawdź narzędzie ponownie. To brzmi banalnie, ale właśnie taka dyscyplina chroni przed sytuacją, w której urządzenie wygląda na sprawne, a w rzeczywistości podaje błędne wskazania. Przy rozdzielnicach i przy instalacjach PV dochodzą jeszcze rękawice, odpowiednie odstępy i procedura odłączenia obu stron instalacji, jeśli pracujesz po stronie DC i AC.
Gdy sam sposób użycia jest już jasny, można spokojnie przejść do wyboru modelu, bo tutaj różnice między urządzeniami są bardziej praktyczne, niż się na pierwszy rzut oka wydaje.
Jak wybrać dobry model i nie przepłacić
Jeśli kupuję taki tester do pracy w domu albo do podstawowej diagnostyki instalacji, patrzę na kilka konkretnych rzeczy. Sama „czułość” nie jest dla mnie najważniejsza, bo bardzo czuły model może łapać zbyt wiele przypadkowych sygnałów. Ważniejsze są: autotest, czytelna sygnalizacja, sensowny zakres detekcji, odpowiednia kategoria bezpieczeństwa i wygoda pracy jedną ręką. W praktyce to te cechy decydują, czy narzędzie będzie używane regularnie, czy wyląduje w szufladzie po dwóch dniach.
| Cecha | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Autotest | Funkcja sprawdzenia działania przed użyciem | Zmniejsza ryzyko pracy z uszkodzonym testerem. |
| Zakres detekcji | Na przykład 90-600 V AC lub 12-1000 V AC | Niższy próg pomaga przy obwodach pomocniczych, wyższy przy standardowych instalacjach. |
| Kategoria CAT | Dopasowanie do środowiska pracy | Przy rozdzielnicach i instalacjach stałych to nie detal, tylko element bezpieczeństwa. |
| Sygnalizacja | Dioda, dźwięk, czasem wibracja | W głośnym miejscu sam dźwięk może nie wystarczyć. |
| Zasilanie | Łatwo dostępna bateria i automatyczne wyłączanie | Rozładowany tester jest gorszy niż brak testera, bo daje fałszywe poczucie gotowości. |
Nie kupuję też modelu z najniższym progiem detekcji tylko dlatego, że „widzi więcej”. W codziennej pracy to nie zawsze jest zaleta. Im czulszy tester, tym większa szansa, że zacznie reagować na pole z sąsiedniego przewodu, a nie na ten, który naprawdę chcę sprawdzić. Dla użytkownika domowego często lepszy jest model prosty, czytelny i stabilny niż najbardziej „wrażliwy” egzemplarz z katalogu.
Na końcu i tak liczy się jedno: czy narzędzie pomaga mi podejmować bezpieczniejsze decyzje, czy tylko robi wrażenie. To dobre kryterium także wtedy, gdy pracujesz przy instalacji fotowoltaicznej i chcesz szybko sprawdzić stronę AC, zanim przejdziesz do dokładniejszych pomiarów.
Co warto zapamiętać przy pracy z elektryką i fotowoltaiką
- Traktuj bezkontaktowy tester jako pierwszy krok, a nie ostatni.
- Na stronie AC sprawdza się bardzo dobrze, ale na stronie DC w fotowoltaice nie jest narzędziem rozstrzygającym.
- Zawsze wykonuj własny autotest albo live-dead-live, zanim zaufasz sygnałowi.
- Jeśli wynik wygląda dziwnie, myśl najpierw o ekranowaniu, napięciu szczątkowym, wilgoci albo słabej baterii.
- Do finalnego potwierdzenia stanu obwodu używaj miernika kontaktowego i właściwej procedury pracy.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: bezkontaktowy tester ma skracać diagnozę, a nie zastępować myślenia. To małe narzędzie jest naprawdę przydatne, ale tylko wtedy, gdy rozumiesz jego granice i nie mylisz szybkiego sygnału z pełnym dowodem bezpieczeństwa.
