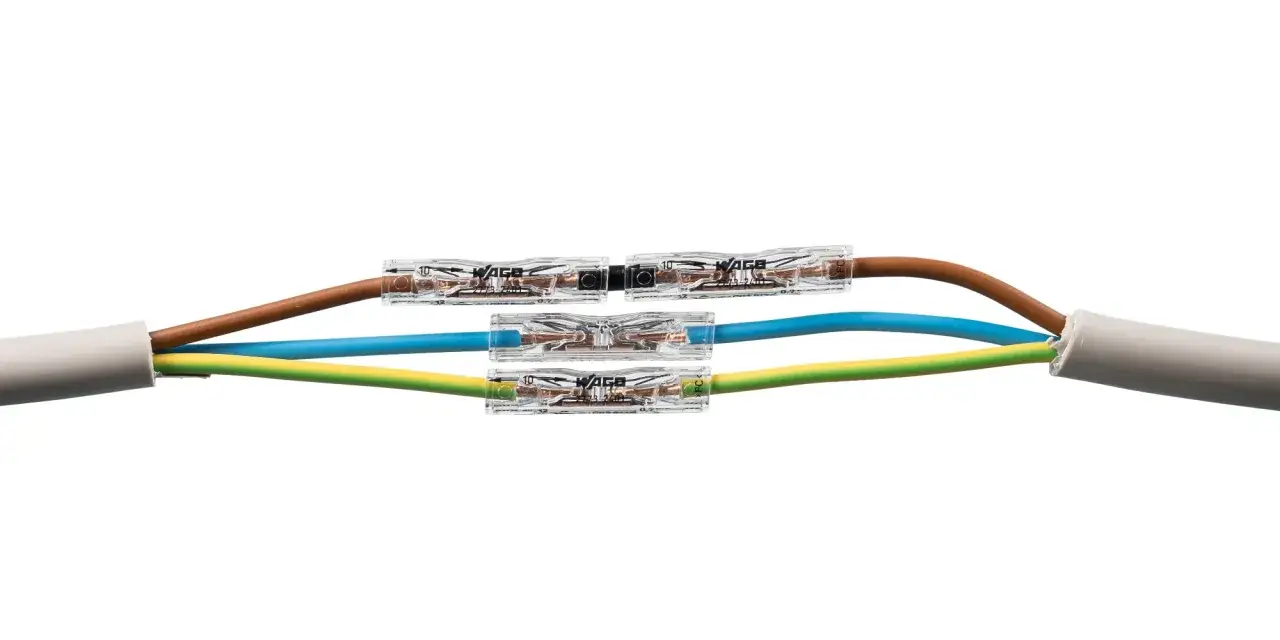

Połączenie przewodów z szybkozłączką wygląda prosto, ale w praktyce liczą się trzy rzeczy: dobór właściwej serii, poprawna długość odizolowania i miejsce, w którym złączka pracuje. W instalacjach domowych używam ich najczęściej przy oświetleniu, modernizacji obwodów i drobnych naprawach w puszkach, bo pozwalają zrobić trwałe połączenie bez niepotrzebnego bałaganu. Poniżej pokazuję, jak dobrać model, jak wykonać montaż krok po kroku i jakich błędów unikać, żeby nie wracać do tej samej puszki po tygodniu.
Najważniejsze zasady montażu szybkozłączek WAGO w skrócie
- Dobieram serię do przewodu: 221 jest najbardziej uniwersalna, 2273 i 773 lepiej pasują do typowych przewodów instalacyjnych, a 224 świetnie sprawdza się przy oprawach oświetleniowych.
- Odizolowuję przewód na właściwą długość - w 221 i 2273 najczęściej 11 mm, a przy innych modelach zawsze sprawdzam oznaczenie na obudowie.
- Łączę przewody tylko w puszkach, skrzynkach zaciskowych, rozdzielnicach lub innych obudowach przeznaczonych do stałego montażu.
- Po wsunięciu przewodu robię test pociągnięcia i nie zamykam obudowy, jeśli coś budzi wątpliwości.
- Przy aluminium używam tylko rozwiązań do tego przewidzianych i nie pomijam pasty stykowej, jeśli producent jej wymaga.
Kiedy szybkozłączka ma sens, a kiedy nie jest dobrym skrótem
Szybkozłączki stosuję tam, gdzie połączenie ma pracować wewnątrz puszki, skrzynki zaciskowej, rozdzielnicy albo innej obudowy przewidzianej do stałego montażu. Najczęściej przydają się przy wymianie opraw, dołączaniu nowego odcinka przewodu, modernizacji oświetlenia LED albo przy naprawach, w których trzeba zrobić połączenie szybko, ale bez utraty kontroli nad jakością styku.
Nie traktuję ich jako sposobu na ukrycie połączenia „w ścianie” lub pod tynkiem. Połączenie ma pozostać dostępne do kontroli, pomiaru i ewentualnego serwisu, bo właśnie wtedy instalacja pozostaje przewidywalna. Jeśli robię naprawę po przewierceniu przewodu albo modernizuję starszy obwód, zakładam z góry, że muszę zostawić sobie dostęp do miejsca łączenia. To rozróżnienie porządkuje całą resztę, bo od razu wiadomo, czy szybkozłączka jest właściwym rozwiązaniem, czy tylko pozornie wygodnym.
W takich warunkach najważniejsze jest dobranie właściwego modelu i techniki montażu, więc przechodzę od razu do wyboru konkretnej serii.
Jak dobrać właściwą złączkę do przewodu i obciążenia
WAGO podaje, że seria 221 obejmuje przewody od 0,14 do 6 mm², 2273 do 2,5 mm², a 773 do 6 mm². To ważne, bo z zewnątrz wiele złączek wygląda podobnie, ale różnią się zakresem żył, sposobem obsługi i tym, gdzie po prostu warto ich użyć. Gdy dobieram złączkę do pracy, patrzę nie tylko na przekrój, ale też na to, czy łączę drut, linkę, czy mieszany zestaw przewodów.
| Seria | Do jakich przewodów | Zakres | Napięcie / prąd | Kiedy wybrać |
|---|---|---|---|---|
| 221 | Wszystkie rodzaje przewodów | 0,14-6 mm² w zależności od wariantu | 450 V / 32 A, a w wersji 6 mm² do 450 V / 41 A | Gdy łączę przewody różnych typów albo chcę mieć najwięcej elastyczności w jednej puszce |
| 2273 | Przewody instalacyjne o mniejszym przekroju | Do 2,5 mm² | 450 V / 24 A | Do klasycznych instalacji z przewodami sztywnymi, zwłaszcza tam, gdzie liczy się mały rozmiar złączki |
| 773 | Przewody instalacyjne o większym przekroju | Do 6 mm² | 400 V / 41 A | Gdy obwód ma większe obciążenie albo pracuję na grubszych żyłach |
| 224 | Po stronie instalacji i po stronie oprawy oświetleniowej | 1-2,5 mm² po stronie instalacji, 0,5-2,5 mm² po stronie oprawy | 400 V / 24 A | Do lamp i opraw, gdzie po jednej stronie mam przewody instalacyjne, a po drugiej przewody oprawy |
Jeżeli nie chcę zgadywać, zwykle wybieram 221. Gdy mam prostą, sztywną instalację i mało miejsca, 2273 bywa wygodniejsza. Przy oprawach oświetleniowych 224 oszczędza mi czasu, bo jest po prostu zrobiona pod taki scenariusz. Ta decyzja ma znaczenie, bo od niej zależy nie tylko wygoda montażu, ale też to, czy przewód da się osadzić bez naprężenia i bez improwizacji przy zamykaniu puszki.
Jak zamontować złączkę krok po kroku
Sam montaż nie jest trudny, ale ja zawsze idę tą samą kolejnością. Dzięki temu ograniczam ryzyko, że przewód wejdzie za krótko, za płytko albo z uszkodzonym końcem.
- Odłączam zasilanie i sprawdzam brak napięcia. Sam wyłącznik nie wystarcza, więc używam próbnika lub miernika.
- Przygotowuję przewód do odizolowania. Końcówka ma być równa, bez nadcięć i bez spłaszczonych żył. Do zdejmowania izolacji używam ściągacza, nie noża, bo łatwo wtedy osłabić żyłę.
- Odizolowuję na właściwą długość. W 221 i 2273 najczęściej jest to 11 mm, a dokładny marker zawsze sprawdzam na obudowie konkretnego modelu.
- Otwieram zacisk albo wprowadzam przewód do oporu. W 221 podnoszę dźwignię, wsuwam żyłę i zamykam dźwignię. W modelach push-in wkładam przewód do momentu wyraźnego oporu.
- Kontroluję osadzenie. W przezroczystych obudowach widzę, czy izolacja zatrzymała się tam, gdzie powinna, a czytelny marker pomaga mi ocenić, czy odizolowanie było trafione.
- Robię test mechaniczny. Lekko pociągam każdy przewód. Jeśli żyła się rusza, poprawiam połączenie od razu, a nie po złożeniu puszki.
- Układam przewody bez naprężenia i dopiero wtedy zamykam obudowę. Połączenie nie może wisieć na kablu ani być dociśnięte na siłę przez pokrywę.

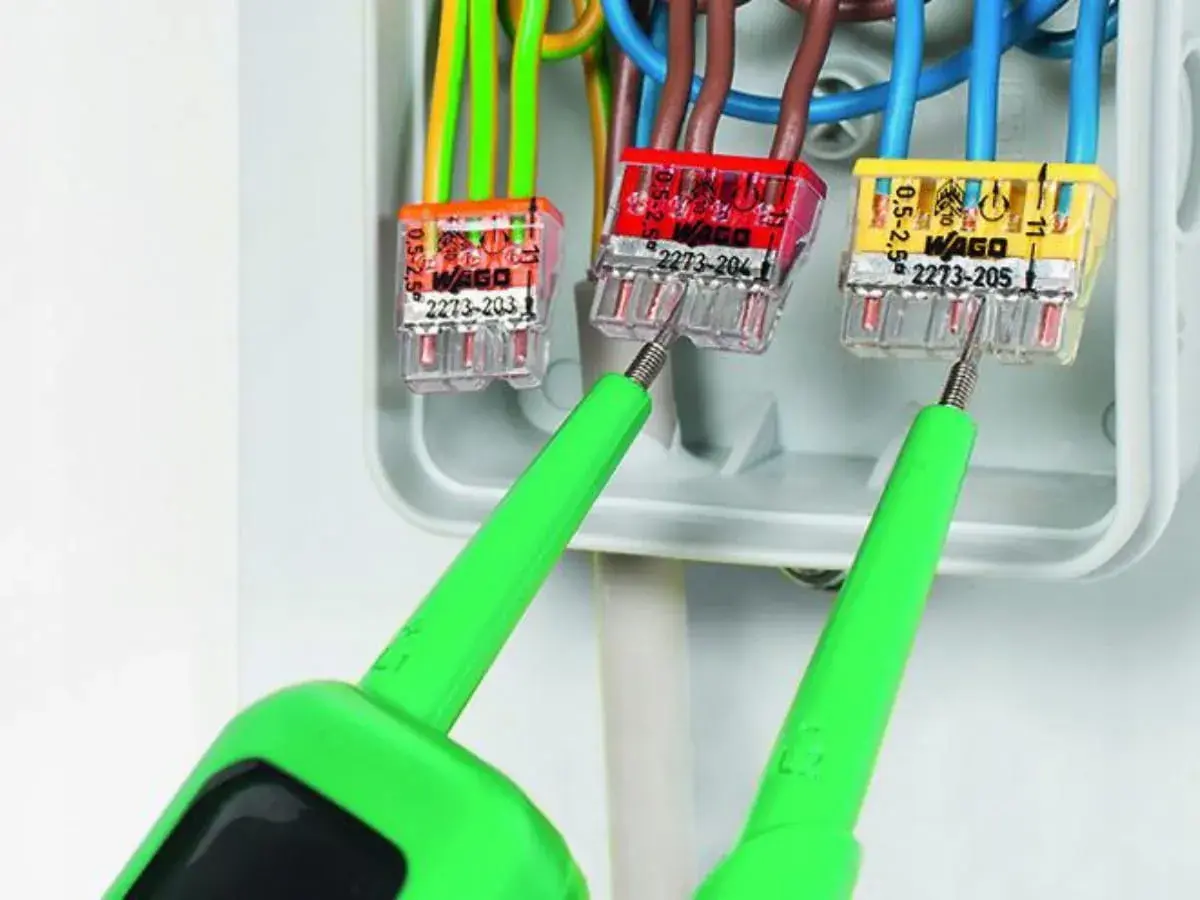

W serii 221 doceniam też dwa otwory pomiarowe, bo pozwalają sprawdzić napięcie bez rozpinania przewodu. To drobiazg, ale w praktyce oszczędza czas i ogranicza liczbę niepotrzebnych manipulacji przy gotowym obwodzie. Następny krok to już nie sam montaż, tylko unikanie błędów, które najczęściej psują nawet dobrze dobrane połączenie.
Jakich błędów unikam, żeby połączenie było trwałe
Większość problemów z szybkozłączkami nie wynika z samej technologii, tylko z pośpiechu albo złego doboru modelu. Najczęściej widzę te same potknięcia.
| Błąd | Co może się stać | Jak robię to lepiej |
|---|---|---|
| Zły dobór serii do rodzaju przewodu | Przewód nie siedzi pewnie albo złączka zajmuje więcej miejsca, niż powinna | Do przewodów mieszanych biorę 221, a do prostych obwodów z przewodami sztywnymi 2273 lub 773 |
| Odizolowanie za krótko lub za długo | Zbyt krótki styk, wystające żyły albo słabszy docisk | Trzymam się znacznika na obudowie i nie zgaduję „na oko” |
| Połączenie poza puszką lub bez obudowy do stałego montażu | Brak dostępu serwisowego i niepoprawny montaż | Łączę przewody tylko w puszkach, skrzynkach zaciskowych, rozdzielnicach lub innych odpowiednich obudowach |
| Użycie starej złączki po nieznanym demontażu | Sprężyna mogła stracić parametry i styk nie będzie pewny | Przy modernizacji cudzej instalacji wolę nowy zacisk |
| Brak testu pociągnięcia | Problem wychodzi dopiero po obciążeniu lub po zamknięciu puszki | Sprawdzam każdą żyłę ręcznie, zanim zamknę obudowę |
W praktyce jeden błąd potrafi pociągnąć za sobą kilka następnych. Jeśli przewód jest źle odizolowany, zaczynają się naprężenia, jeśli złączka jest w złym miejscu, późniejszy serwis robi się niepotrzebnie trudny, a jeśli pominę test, naprawiam problem wtedy, kiedy jest już więcej pracy niż trzeba. Przy aluminium i starszych instalacjach dochodzi jeszcze kilka niuansów, więc tam nie stosuję zasady „każda złączka zrobi robotę”.
Jak podchodzę do aluminium, modernizacji i wilgoci
Aluminium traktuję jako osobny przypadek, nie jako zwykłą odmianę miedzi. WAGO dopuszcza do takich połączeń tylko wybrane serie i wymaga użycia pasty stykowej Alu-Plus albo wersji fabrycznie przygotowanej do tego typu pracy. To ważne, bo przy aluminium nie chodzi wyłącznie o mechaniczne wsunięcie przewodu, ale też o ograniczenie utleniania i utrzymanie pewnego kontaktu na lata.
- Łączę tylko solidne przewody aluminiowe i nie zakładam, że każdy zacisk poradzi sobie z takim materiałem.
- Używam tylko serii przewidzianych do aluminium; w praktyce to wybrane warianty z rodzin 2273, 773, 224, 222, 280, 281 oraz niektóre rozwiązania śrubowe.
- Jeśli producent przewiduje pastę, stosuję ją od razu, bo z aluminium nie warto zwlekać z zabezpieczeniem powierzchni styku.
- Przy modernizacji starej instalacji zakładam nowe złączki, zwłaszcza gdy połączenie wykonywał wcześniej ktoś inny i nie wiem, ile razy zacisk był już użyty.
- W miejscach narażonych na wilgoć nie ufam samej złączce; potrzebuję jeszcze odpowiedniej obudowy, a w praktyce często także osłony ochronnej typu Gelbox.
To właśnie w takich „prawie dobrych” sytuacjach najłatwiej o błąd: ktoś widzi, że połączenie da się zrobić szybko, więc próbuje je zrobić wszędzie. Ja wolę założyć, że szybkozłączka ma ułatwiać poprawny montaż, a nie zastępować myślenie o materiale przewodu, warunkach pracy i dostępie serwisowym. Z tego przechodzę już do ostatniego sprawdzenia, które zamyka temat bez zostawiania sobie miny w puszce.
Trzy ostatnie sprawdzenia przed zamknięciem puszki
Zanim zamknę puszkę, robię jeszcze krótki przegląd. To zajmuje chwilę, ale właśnie wtedy najczęściej wychodzą rzeczy, które później potrafiłyby zepsuć cały montaż.
- Czy seria pasuje do przewodu - typ żyły, przekrój i obciążenie muszą się zgadzać z zastosowaniem.
- Czy przewód jest wsunięty do końca i czy nie widać gołej żyły poza strefą styku.
- Czy połączenie nie pracuje pod naprężeniem i czy po zamknięciu obudowy nic nie będzie dociskane na siłę.
Jeśli te trzy punkty są spełnione, połączenie zwykle wychodzi czysto, szybko i bez późniejszych poprawek. Właśnie tak rozumiem praktyczne stosowanie złączek WAGO: jako prosty, ale wymagający dokładności sposób łączenia przewodów, a nie skrót, który pozwala pominąć zasady montażu.
