W elektryce rodzaje bezpieczników różnią się nie tylko prądem znamionowym, ale też sposobem zadziałania, konstrukcją i miejscem zastosowania. W praktyce to ważniejsze niż sam wygląd, bo inaczej chroni się obwód domowy, inaczej elektronikę, a jeszcze inaczej stringi fotowoltaiczne. W tym tekście porządkuję najczęstsze typy, pokazuję, co oznaczają symbole gG, aM i gPV, oraz podpowiadam, jak nie pomylić bezpiecznika z innymi zabezpieczeniami.
Najważniejsze różnice sprowadzają się do napięcia, prądu i charakterystyki zadziałania
- W polskich instalacjach najczęściej spotkasz wkładki D0/Neozed, NH, małe wkładki cylindryczne i wyłączniki nadprądowe.
- gG to rozwiązanie uniwersalne, aM lepiej znosi duże prądy rozruchowe, a gPV jest przeznaczone do prądu stałego w fotowoltaice.
- Sam amperaż nie wystarcza, bo liczą się też napięcie AC/DC, zdolność wyłączania i typ oprawki.
- W instalacjach PV trzeba uwzględniać nie tylko falownik, ale też liczbę stringów i ryzyko prądu wstecznego.
- Jeśli element ma chronić przewód, nie wolno dobierać go „na zapas”, bo zbyt duża wartość osłabia ochronę całego obwodu.
Jak bezpiecznik chroni instalację i czego od niego nie oczekiwać
Ja traktuję bezpiecznik jak ostatnią linię obrony przewodu i odbiornika. Jego zadanie jest proste: przerwać obwód wtedy, gdy prąd robi się zbyt duży przez zbyt długi czas albo gdy pojawia się zwarcie. Dzięki temu ogranicza się ryzyko przegrzania kabli, uszkodzenia urządzeń i pożaru.
W praktyce chodzi o dwa główne scenariusze. Przeciążenie oznacza zbyt duży prąd, ale niekoniecznie gwałtowny. Zwarcie to nagły skok prądu, zwykle dużo groźniejszy i wymagający szybkiej reakcji. Bezpiecznik nie zastępuje jednak każdego innego zabezpieczenia. Przed porażeniem chroni przede wszystkim wyłącznik różnicowoprądowy, a przed przepięciami ogranicznik SPD.
To rozróżnienie jest ważne, bo w rozmowach o zabezpieczeniach wszystko lubi się zlewać w jeden worek. Kiedy już wiesz, co dokładnie ma chronić dany element, łatwiej przejść do konkretnych konstrukcji i zobaczyć, gdzie która ma sens.
Najczęściej spotykane konstrukcje w domu, warsztacie i samochodzie
W codziennej praktyce najczęściej trafiam na kilka rodzin wkładek i zabezpieczeń, które różnią się wielkością, zakresem prądów i sposobem wymiany. To właśnie forma często podpowiada, do jakiej instalacji dany element został zaprojektowany.
| Typ | Gdzie go spotkasz | Co go wyróżnia |
|---|---|---|
| Wkładka cylindryczna 5x20 mm lub 6,3x32 mm | Elektronika, zasilacze, drobny sprzęt AGD, płyty sterujące | Mała, tania i jednorazowa. Zwykle pracuje przy niskich prądach, często od miliamperów do kilkunastu amperów. |
| D0 / Neozed | Przyłącza, zabezpieczenia przedlicznikowe, mieszkania i małe obiekty | Popularna w Polsce, dość odporna na zwarcia i dostępna w szerokim zakresie prądów. Wymaga właściwej oprawki. |
| NH | Rozdzielnice główne, przemysł, większe instalacje PV i zasilanie o dużym prądzie | Duża zdolność wyłączania i szerokie zakresy prądowe. To rozwiązanie dla instalacji, w których energia zwarcia naprawdę ma znaczenie. |
| Płytkowa blade MINI / MIDI / MAXI | Samochody, maszyny 12/24 V, układy niskonapięciowe | Łatwa wymiana, prosty odczyt amperażu i kompaktowy format. Kolor pomaga, ale nie powinien być jedyną wskazówką. |
| Ceramiczna o podwyższonej wytrzymałości | Falowniki, UPS, elektronika mocy | Lepiej znosi temperaturę i energię zwarcia niż wkładka szklana. Często wybiera się ją tam, gdzie liczy się szybka i pewna reakcja. |
W rozmowach potocznych do tej grupy bywa doliczany także wyłącznik nadprądowy, ale technicznie to już inny element. Ma dźwignię i można go załączyć ponownie, więc zachowuje się inaczej niż wkładka topikowa. To rozróżnienie przyda się za chwilę, bo właśnie tu najczęściej zaczyna się zamieszanie.

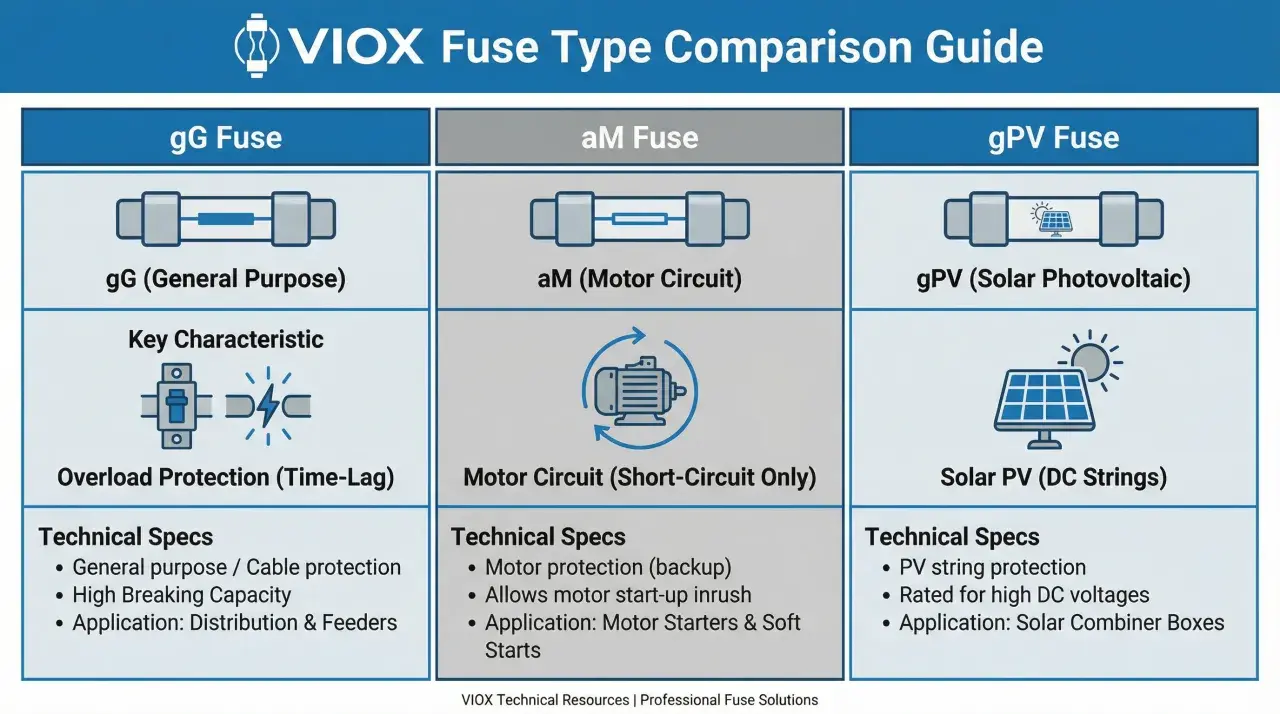

Co oznaczają symbole gG, aM i gPV
Jeśli na obudowie widzisz skróty zamiast prostych opisów, nie chodzi o marketing, tylko o charakterystykę pracy. Ja zawsze czytam je jako podpowiedź, jak bezpiecznik zareaguje na przeciążenie, rozruch i zwarcie.
| Oznaczenie | Co znaczy w praktyce | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| gG, dawniej także gL | Pełnozakresowa ochrona obwodów bez dużych prądów rozruchowych | Uniwersalne instalacje, zasilanie ogólne, wiele obwodów w rozdzielnicach | Przy ciężkim rozruchu może zadziałać zbyt szybko, jeśli charakterystyka nie pasuje do odbiornika. |
| aM | Ochrona głównie przed zwarciem, z większą tolerancją na prądy rozruchowe | Silniki, transformatory, napędy i obwody z dużym prądem startowym | Nie zastępuje ochrony przeciążeniowej. Zwykle trzeba ją uzupełnić przekaźnikiem termicznym lub innym elementem. |
| gPV | Wkładka do obwodów fotowoltaicznych pracujących na prądzie stałym | Stringi PV, skrzynki łączeniowe, część układów magazynowania energii | Musi mieć właściwe napięcie DC, zwykle 1000 V DC albo 1500 V DC, i nie można jej zastąpić zwykłą wkładką do AC. |
| Wkładka szybkiego działania do półprzewodników | Chroni bardzo czułą elektronikę mocy i ogranicza energię przepuszczoną podczas zwarcia | Falowniki, prostowniki, układy z tyrystorami i tranzystorami mocy | Tu liczy się nie tylko amperaż, ale też energia I²t, napięcie i dokładny zakres pracy. |
W katalogach nadal można spotkać oznaczenie gL, ale w praktyce częściej pojawia się nowsze gG. To drobny szczegół, który potrafi jednak oszczędzić pomyłki przy wymianie wkładki albo kompletowaniu części do starszej instalacji.
Czego nie mylić z bezpiecznikiem
Najczęściej mylą się trzy rzeczy: wkładka topikowa, wyłącznik nadprądowy i wyłącznik różnicowoprądowy. Z zewnątrz mogą wyglądać podobnie, ale działają zupełnie inaczej. Ja często widzę sytuację, w której ktoś mówi „wyskoczył bezpiecznik”, a tak naprawdę zadziałało zupełnie inne zabezpieczenie.
- Wyłącznik nadprądowy działa wielokrotnie i łączy zabezpieczenie termiczne z elektromagnetycznym, dlatego po zadziałaniu zwykle wystarczy go ponownie załączyć.
- Wyłącznik różnicowoprądowy reaguje na prąd upływu, więc jego zadanie jest inne niż ochrona przed przeciążeniem.
- Ogranicznik przepięć chroni przed skokami napięcia, ale nie zastępuje zabezpieczenia nadprądowego.
To ważne, bo zły dobór albo zła interpretacja objawów prowadzi do błędnych napraw. Zamiast wymieniać wkładkę „bo się przepaliła”, trzeba najpierw ustalić, co ją zadziałało i czy problem leży w obciążeniu, przewodzie, czy w samej ochronie.
Jak dobrać odpowiedni model do obwodu
Dobór zaczynam zawsze od parametrów instalacji, a nie od ceny czy dostępności w sklepie. To prostsze, niż się wydaje, jeśli przejdziesz przez kilka konkretnych pytań.
- Sprawdź, czy obwód pracuje na AC czy DC. W domu zwykle masz 230/400 V AC, w aucie 12/24 V DC, a w fotowoltaice często 1000 V DC lub 1500 V DC.
- Ustal prąd roboczy i przekrój przewodu. Bezpiecznik ma chronić kabel, więc jego wartość nie może być wyższa niż dopuszcza instalacja.
- Oceń charakter obciążenia. Silnik, transformator, zasilacz LED czy falownik mogą mieć wysoki prąd rozruchowy i wtedy potrzebna jest inna charakterystyka niż w zwykłym obwodzie oświetleniowym.
- Porównaj zdolność wyłączania. To parametr mówiący o tym, jak duży prąd zwarciowy wkładka potrafi bezpiecznie przerwać. W praktyce jest to jedna z rzeczy, które najłatwiej przeoczyć.
- Sprawdź rozmiar i oprawkę. D0, NH, 5x20 mm czy blade MINI to nie są warianty zamienne. Nawet jeśli amperaż wygląda podobnie, konstrukcja może być całkiem inna.
Jeśli muszę wybrać między dwoma wartościami, nie podnoszę amperażu „na wszelki wypadek”. Najpierw patrzę na dokumentację odbiornika i przewodu, bo zbyt mocna wkładka nie poprawia bezpieczeństwa, tylko przesuwa problem dalej w instalację. To prowadzi już prosto do zastosowań w fotowoltaice, gdzie takie pomyłki bywają szczególnie kosztowne.
W fotowoltaice i magazynach energii prąd stały zmienia zasady gry
W instalacjach PV logika z klasycznej sieci 230 V nie wystarcza. Prąd stały trudniej przerwać, łuk elektryczny gaśnie inaczej niż w AC, a przy kilku równoległych stringach może pojawić się prąd wsteczny, który potrafi uszkodzić moduły lub przewody. Dlatego po stronie DC nie stosuję przypadkowych wkładek, tylko rozwiązania przeznaczone specjalnie do tego środowiska.
| Obszar | Co zwykle stosuję | Dlaczego to ma znaczenie |
|---|---|---|
| Strona DC paneli | Wkładki gPV, często w klasie 1000 V DC lub 1500 V DC | Chronią stringi i skrzynki łączeniowe w warunkach, w których zwykła wkładka AC może nie zadziałać prawidłowo. |
| Strona AC falownika | gG lub wyłącznik nadprądowy dobrany do układu | Tu pracujesz już w standardowym środowisku sieciowym, ale nadal trzeba pilnować prądu i zdolności wyłączania. |
| Magazyn energii | Wkładki DC albo szybkie bezpieczniki zależne od projektu producenta | Przy bateriach liczy się nie tylko wartość prądu, ale też energia zwarciowa, temperatura i zalecenia konkretnego systemu. |
W praktyce przy kilku stringach często zabezpiecza się każdą gałąź osobno, bo w razie awarii jedna sekcja może zasilać drugą prądem wstecznym. Przy pojedynczym stringu sytuacja bywa prostsza, ale i tak nie wolno zakładać, że „jakiś bezpiecznik” rozwiąże temat. Ja w PV zawsze sprawdzam jeszcze temperaturę pracy, sposób montażu i to, czy wkładka pasuje do oprawki użytej w skrzynce stringowej.
Jeśli coś z tej sekcji ma zostać w pamięci, to jedno zdanie: w układach DC liczy się nie tylko amperaż, lecz także zdolność gaszenia łuku i zgodność z napięciem obwodu. To prowadzi już do ostatniej, bardzo praktycznej checklisty przed wymianą albo zakupem.
Co sprawdzam przed wymianą albo zakupem nowej wkładki
Gdy mam wymienić zabezpieczenie, przechodzę przez prostą checklistę. Zajmuje to chwilę, ale pozwala uniknąć pomyłek, które później wychodzą przy pierwszym zwarciu albo przeciążeniu.
- Prąd znamionowy obwodu i przewodu, a nie tylko wartość z poprzedniej wkładki.
- Napięcie pracy, zwłaszcza czy to AC, czy DC.
- Charakterystykę, czyli gG, aM, gPV albo inną klasę dobraną do konkretnego odbiornika.
- Zdolność wyłączania i zgodność z oprawką.
- Warunki otoczenia, bo wysoka temperatura i słaba wentylacja potrafią zmienić realne zachowanie zabezpieczenia.
Jeśli mam zachować jedną zasadę, to jest ona prosta: najpierw parametry elektryczne, dopiero potem cena i dostępność. W ochronie instalacji „mocniejszy” element prawie nigdy nie oznacza lepszego wyboru, a najczęściej tylko słabszą ochronę przewodu albo fałszywe poczucie spokoju.
