Badanie skuteczności ochrony przeciwporażeniowej przez sprawdzenie pętli zwarciowej to jeden z tych pomiarów, które wyglądają na formalność, a w praktyce decydują o bezpieczeństwie całej instalacji. W tym artykule pokazuję, jak odczytać wynik, jak przebiega procedura, kiedy trzeba ją wykonać oraz jak ocenić ją w układach TN, TT i IT. Dorzucam też błędy, które najczęściej psują wynik albo prowadzą do złej interpretacji.
Najważniejsze informacje w skrócie
- Wynik mówi, czy zabezpieczenie odetnie uszkodzony obwód w czasie wymaganym przez normę.
- W Polsce okresowa kontrola instalacji elektrycznej obejmująca takie badania jest wykonywana co najmniej raz na 5 lat.
- W układzie TN liczy się przede wszystkim warunek Zs ≤ U0 / Ia i wymagany czas wyłączenia.
- W układzie TT wynik trzeba czytać razem z RCD i warunkiem RA × IΔn ≤ 50 V.
- Przy obwodach chronionych RCD stosuje się tryb bez wyzwalania albo pomiar małym prądem.
- Dobry protokół zawiera punkt pomiaru, rodzaj zabezpieczenia i interpretację wyniku, a nie samą liczbę.
Co naprawdę sprawdza badanie pętli zwarciowej
Ja patrzę na ten pomiar jak na test drogi, którą popłynie prąd w chwili zwarcia: faza, miejsce uszkodzenia, przewód ochronny lub PEN, uziemienie i źródło zasilania. Jeśli ta droga ma zbyt dużą impedancję, prąd zwarciowy będzie za mały, a zabezpieczenie nadprądowe może nie zadziałać w czasie wymaganym przez normę.
Impedancja pętli to nie tylko rezystancja. Dochodzi do niej także reaktancja, czyli składnik związany z właściwościami indukcyjnymi przewodów i aparatury. Dlatego w praktyce lepszy jest miernik pętli zwarciowej niż prosty omomierz, nawet jeśli na pierwszy rzut oka oba odczyty wydają się „zbliżone”.
W uproszczeniu chodzi o to, by sprawdzić, czy przy zwarciu powstanie na tyle duży prąd, aby zadziałał bezpiecznik, wyłącznik nadprądowy albo inny element ochrony. Ja zawsze porównuję wynik z konkretnym zabezpieczeniem, a nie z jakąś abstrakcyjną liczbą z katalogu. To właśnie ta różnica decyduje, czy instalacja jest rzeczywiście bezpieczna, czy tylko wygląda poprawnie na papierze.
Od tego punktu warto przejść do pytania, kiedy takie badanie jest potrzebne i w jakich obiektach nie wolno go traktować jako opcjonalnego dodatku.
Kiedy ten pomiar jest potrzebny i gdzie ma największe znaczenie
W Polsce taki pomiar wchodzi w skład okresowej kontroli instalacji elektrycznej wykonywanej co najmniej raz na 5 lat. W praktyce robię go też po każdej większej ingerencji w rozdzielnicę, po wymianie zabezpieczeń, po zmianie przekrojów przewodów, po zalaniu, po zwarciu i po modernizacji obwodów, bo wtedy najłatwiej o zmianę parametrów pętli.

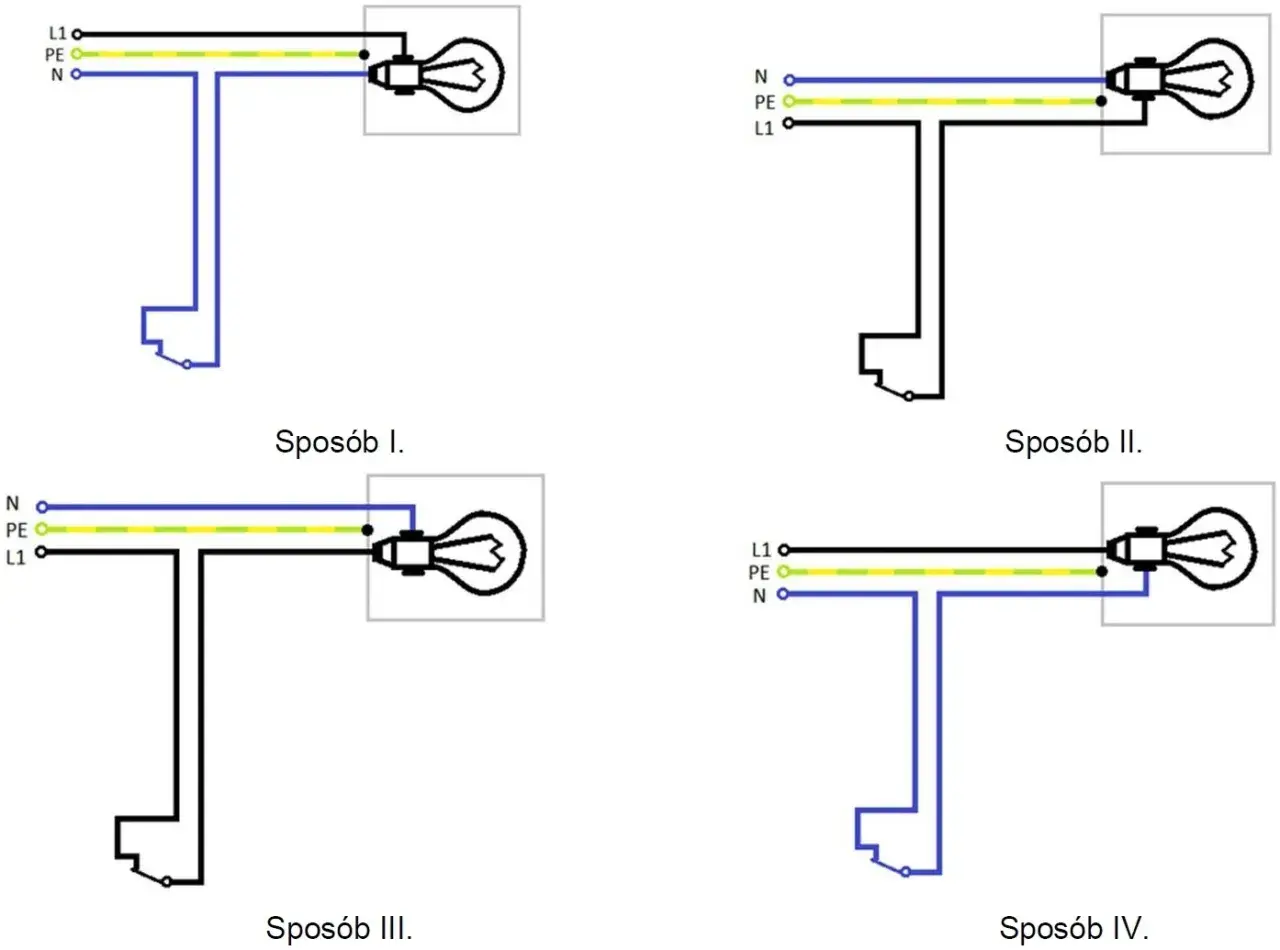

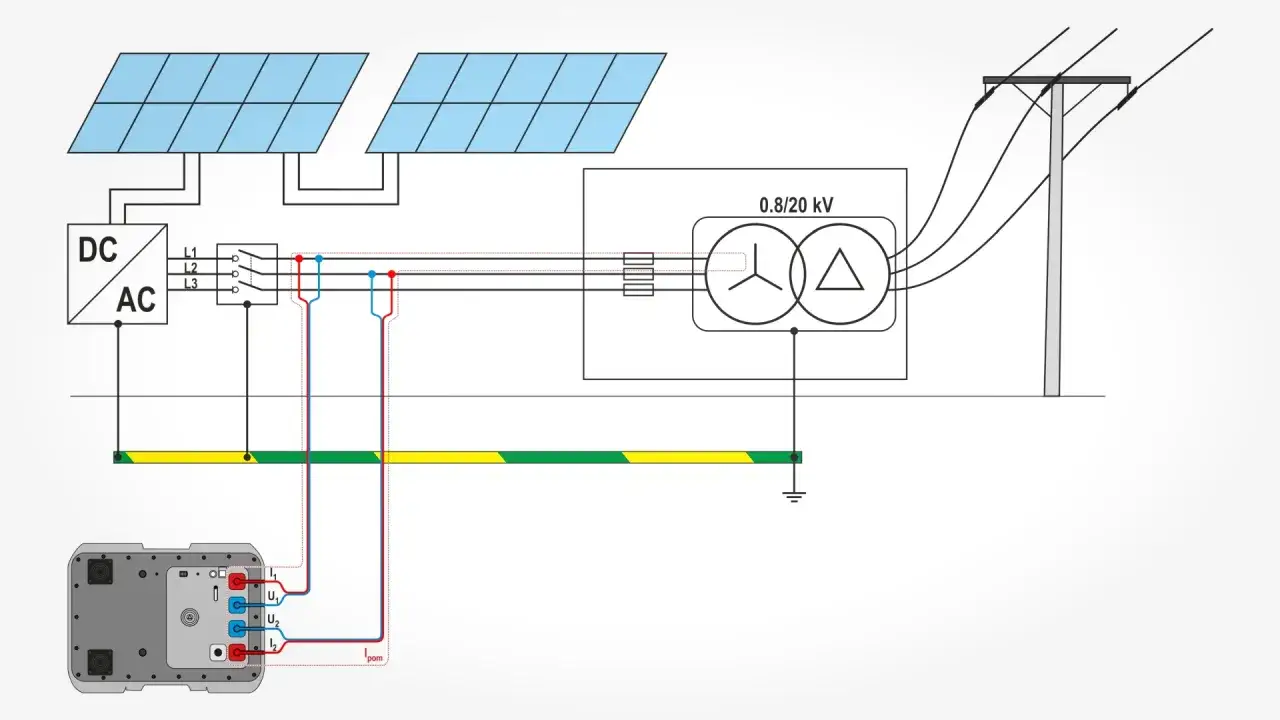

Szczególnie ważny jest w obiektach, gdzie obwody są rozbudowane, a połączeń jest dużo. Długie linie, stare rozdzielnice, kilka puszek po drodze i dodatkowe aparaty ochronne potrafią podnieść impedancję bardziej, niż inwestor się spodziewa. W instalacjach fotowoltaicznych badanie jest równie istotne po stronie AC falownika, zabezpieczeń i dodatkowych rozdzielnic, bo to właśnie tam pracuje układ ochrony przeciwporażeniowej całego systemu.
- W nowych instalacjach sprawdza się, czy układ został wykonany zgodnie z projektem i czy zabezpieczenia zadziałają tak, jak zaplanowano.
- W obiektach po modernizacji weryfikuję, czy nowe przewody, złącza i aparaty nie pogorszyły warunków wyłączenia.
- W instalacjach PV zwracam uwagę przede wszystkim na stronę AC, ponieważ po stronie DC stosuje się inny zestaw badań.
- W budynkach z wieloma RCD sprawdzam, czy dobór aparatury nie wymusza osobnej procedury pomiarowej.
To ważne, bo samo „jest zrobione” nie znaczy jeszcze, że zadziała w warunkach zwarcia. Żeby to ocenić rzetelnie, trzeba przejść przez właściwą procedurę, a nie tylko odczytać wartość z ekranu.
Jak przebiega badanie krok po kroku
Najpierw identyfikuję układ i zabezpieczenia
Zanim podłączę miernik, sprawdzam, czy obwód pracuje w układzie TN, TT czy IT, jaki ma typ zabezpieczenia nadprądowego, jaki jest prąd znamionowy i czy w obwodzie jest RCD. Bez tej informacji sam odczyt Zs niewiele mówi. Dla mnie to punkt wyjścia, nie formalność.
Potem wybieram punkt najbardziej niekorzystny
Ja zawsze mierzę w najdalszym punkcie obwodu albo w miejscu, które realnie jest najbardziej obciążone długością przewodu. To tam impedancja zwykle jest najwyższa i tam najłatwiej o przekroczenie dopuszczalnej wartości. Pomiar przy rozdzielnicy daje ładniejszy wynik, ale rzadko mówi prawdę o całej linii.
Ustawiam odpowiedni tryb miernika
Przy obwodach z RCD korzystam z trybu bez wyzwalania albo z pomiaru małym prądem, jeśli przyrząd go obsługuje. W nowoczesnych miernikach spotyka się pomiar prądem 15 mA dla obwodów zabezpieczonych RCD, co pozwala zachować ciągłość zasilania podczas testu. W praktyce zwracam też uwagę, czy urządzenie jest zgodne z PN-EN 61557-3 i czy ma sensowną rozdzielczość, zwykle na poziomie 0,01 Ω lub lepszą.
Odczytuję nie tylko Zs, ale też prąd zwarciowy
Najważniejszy jest nie sam wynik impedancji, tylko to, jaki prąd zwarciowy z niego wynika. W uproszczeniu liczę Ik = U0 / Zs, czyli spodziewany prąd zwarcia na podstawie napięcia znamionowego i zmierzonej impedancji. Jeśli ten prąd nie wystarczy do szybkiego zadziałania zabezpieczenia, obwód wymaga korekty.
Przeczytaj również: Jak zrobić uprawnienia elektryka - krok po kroku do certyfikacji
Na końcu zapisuję wynik do protokołu
Sam odczyt bez opisu punktu pomiaru, układu sieci i rodzaju zabezpieczenia jest mało wartościowy. W dobrym protokole wpisuję też metodę, stan instalacji, informację o RCD i interpretację zgodności. To właśnie różni rzetelne badanie od „odhaczenia” pomiaru.
Gdy procedura jest poprawna, można przejść do najważniejszego pytania: co właściwie oznacza wynik w różnych układach sieciowych i kiedy jest wystarczający.
Jak czytać wynik w układach TN, TT i IT
Interpretacja nie jest uniwersalna. Ta sama liczba może oznaczać bardzo dobry stan obwodu w jednym układzie, a problem w innym. Ja zawsze odnoszę ją do sposobu ochrony i do konkretnego zabezpieczenia, a nie do jednego „magicznego” progu.
| Układ | Co jest kluczowe | Jak czytam wynik |
|---|---|---|
| TN | Warunek samoczynnego wyłączenia zasilania i czas zadziałania zabezpieczenia | Im mniejsza Zs, tym większy prąd zwarciowy i większa szansa na spełnienie warunku Zs ≤ U0 / Ia. Dla obwodów końcowych 230/400 V zwykle patrzę na czas wyłączenia rzędu 0,4 s. |
| TT | RCD, uziemienie i warunek bezpieczeństwa napięcia dotykowego | Sama pętla nie wystarcza. Sprawdzam też RA × IΔn ≤ 50 V. Przy RCD 30 mA daje to orientacyjnie 1667 Ω, ale to nadal nie zwalnia z oceny całego układu. |
| IT | Postępowanie przy pierwszym i drugim uszkodzeniu | W IT wynik pętli trzeba czytać ostrożnie, bo pierwszy doziemny uszkodzenie zwykle nie powoduje natychmiastowego wyłączenia. Ważna jest sygnalizacja, nadzór izolacji i procedura dla drugiego uszkodzenia. |
W układzie TN odczyt jest najprostszy do przełożenia na praktykę: jeśli Zs jest zbyt wysoka, prąd zwarciowy spada i wyłącznik może nie zadziałać w czasie wymaganym przez normę. W TT sytuacja jest bardziej zależna od uziemienia i RCD, dlatego nie lubię oceniać tego układu po jednej liczbie. W IT z kolei trzeba myśleć bardziej o strategii ochrony niż o samym „zaliczeniu” wyniku.
To prowadzi do kolejnej rzeczy, która często psuje dobre pomiary: błędy techniczne i ograniczenia samej metody.
Najczęstsze błędy i ograniczenia, które fałszują wynik
- Pomiar w złym miejscu. Jeśli nie biorę najdalszego punktu obwodu, wynik bywa zbyt optymistyczny i nie pokazuje realnego ryzyka.
- Ignorowanie RCD. Zwykły tryb pomiaru może wyzwolić wyłącznik różnicowoprądowy albo dać niepełny obraz, więc w takich obwodach korzystam z odpowiedniego trybu lub miernika małoprądowego.
- Luźne zaciski i utlenione połączenia. Czasem problem nie leży w kablu, tylko w jednym niedokręconym zacisku w rozdzielnicy albo puszce.
- Zbyt proste urządzenie. W rozdzielnicach przemysłowych i długich liniach potrzebna bywa większa rozdzielczość oraz pomiar silnoprądowy, bo wartości potrafią zejść do poziomu miliomów.
- Wnioskowanie z samej liczby. Niska impedancja nie znaczy jeszcze, że cały układ jest poprawny, jeśli nie zgadza się typ zabezpieczenia, ciągłość PE albo czas wyłączenia.
Ja zawsze uwzględniam też warunki chwilowe. Temperatura przewodów, rzeczywiste napięcie sieci i stan obciążenia mogą zmienić wynik na tyle, że dwa pomiary tego samego obwodu nie będą identyczne. Dlatego ważniejsza od „ładnej” liczby jest powtarzalność i poprawna metoda.
Żeby zamknąć temat uczciwie, trzeba jeszcze spojrzeć szerzej: pętla zwarciowa jest tylko jednym z elementów całego badania instalacji, zwłaszcza tam, gdzie pracuje fotowoltaika lub rozbudowana rozdzielnica.
Co sprawdzam razem z pętlą zwarciową w instalacjach domowych i PV
W praktyce nie robię tego badania w oderwaniu od reszty. Jego wynik ma sens dopiero wtedy, gdy obok mam potwierdzoną ciągłość przewodów ochronnych, rezystancję izolacji, poprawną polaryzację i test RCD. W instalacjach fotowoltaicznych dochodzi jeszcze osobny zestaw prób po stronie DC, a badanie pętli dotyczy głównie strony AC falownika, rozdzielnic i obwodów pomocniczych.
- Ciągłość PE i połączeń wyrównawczych. Bez tego nawet dobry wynik pętli nie daje pełnego obrazu ochrony.
- Rezystancja izolacji przewodów. Pozwala wykryć uszkodzenia, które nie muszą od razu zmieniać impedancji pętli.
- Czas i prąd zadziałania RCD. To szczególnie ważne w układzie TT oraz w obwodach z ochroną różnicowoprądową.
- Dobór zabezpieczeń nadprądowych. Zły aparat potrafi unieważnić nawet dobrze poprowadzony obwód.
- Stan uziomu. W TT to jeden z głównych elementów całego układu ochrony.
- Po stronie PV. Sprawdzam połączenia przy falowniku, ochronniki przepięć, dodatkowe rozdzielnice i ewentualny układ z magazynem energii.
To właśnie połączenie kilku prostych testów daje pełny obraz. Sam miernik pętli pokazuje tylko jeden fragment układanki, ale często to wystarczy, żeby znaleźć źle dokręcony zacisk, niedopasowany bezpiecznik albo problem po modernizacji rozdzielnicy.
Co zostaje po dobrze wykonanym badaniu pętli zwarciowej
Po dobrze wykonanym badaniu zostaje mi coś więcej niż liczba na ekranie. Mam odpowiedź, czy dany obwód spełnia warunek samoczynnego wyłączenia, gdzie leży margines bezpieczeństwa i czy instalację można zostawić bez poprawek, czy trzeba szukać przyczyny zawyżonej impedancji. W praktyce to oszczędza czas bardziej niż późniejsze poprawki „na oko”.
- Jeśli wynik jest na granicy, sprawdzam połączenia, zaciski i długość obwodu.
- Jeśli wynik jest wyraźnie za wysoki, szukam przerwy w PE, złego doboru zabezpieczenia albo słabego uziemienia.
- Jeśli wszystko się zgadza, wpisuję do protokołu nie tylko wartość, ale też punkt pomiaru, metodę i rodzaj ochrony.
Taki sposób pracy daje sensowny protokół i realną informację o stanie instalacji, a nie tylko kolejny dokument do odłożenia do segregatora. I właśnie o to chodzi w pomiarach ochronnych: mają potwierdzić bezpieczeństwo, a nie jedynie wypełnić obowiązek.
