Potoczny odgromnik to zwykle ogranicznik przepięć, czyli element, który ma przejąć nagły skok napięcia zanim uszkodzi falownik, automatykę, zasilacze albo domową elektronikę. W praktyce nie chodzi tylko o sam piorun, ale też o przepięcia indukowane i łączeniowe, które potrafią narobić szkód równie skutecznie. Poniżej rozkładam temat na proste części: jak to działa, jaki typ wybrać, gdzie go montować i ile realnie kosztuje sensowna ochrona, zwłaszcza w instalacji fotowoltaicznej.
Najważniejsze rzeczy o ochronie przed przepięciami
- Ogranicznik przepięć nie zastępuje instalacji odgromowej, tylko ją uzupełnia i chroni elektronikę przed skutkami przepięć.
- Typ 1 chroni przed prądem piorunowym, typ 2 przed przepięciami indukowanymi i łączeniowymi, a typ 3 działa najbliżej wrażliwego urządzenia.
- W instalacjach PV po stronie DC stosuje się aparaty zgodne z IEC 61643-31, dobrane do napięcia 600, 1000 lub 1500 V DC.
- Jeśli budynek ma zewnętrzną ochronę odgromową albo długie trasy kablowe, ochrona musi być skoordynowana na kilku poziomach.
- W dobrym projekcie liczy się nie tylko sam aparat, ale też miejsce montażu, długość przewodów i jakość uziemienia.
Czym naprawdę zajmuje się ten element ochrony
Najprościej mówiąc, ogranicznik przepięć ma zbić impuls napięcia do bezpiecznego poziomu i odprowadzić nadmiar energii tam, gdzie nie uszkodzi instalacji. Działa błyskawicznie, bo w środku ma element nieliniowy, który przy normalnej pracy praktycznie nie przeszkadza, a przy skoku napięcia gwałtownie zmienia swoje zachowanie. To ważne, bo sama obecność pioruna w okolicy nie oznacza jeszcze awarii, ale już krótki impuls może spalić elektronikę, uszkodzić falownik albo rozstroić automatykę budynkową.
Ja patrzę na ten temat pragmatycznie: to nie jest ochrona przed „pełnym” uderzeniem pioruna w dach, tylko część większego systemu bezpieczeństwa. Jeśli budynek ma instalację odgromową, uziemienie i wyrównanie potencjałów, ochronnik przepięciowy pracuje razem z nimi. Jeśli tego systemu brakuje, sam moduł w rozdzielnicy nie załatwi całego problemu, choć nadal może uratować sprzęt przed częścią uszkodzeń. W instalacjach fotowoltaicznych stawka jest wyższa, bo jeden impuls potrafi zatrzymać produkcję energii i narzucić kosztowny serwis. To prowadzi prosto do pytania, jakie typy ochrony są w ogóle dostępne.
Jak czytać typy 1, 2 i 3 bez technicznego chaosu
W praktyce najczęściej spotkasz trzy klasy ochrony, czasem opisywane też jako rozwiązania łączone. Starsze materiały nadal używają oznaczeń B, C i D, ale dziś lepiej trzymać się nowszego podziału na typ 1, 2 i 3. To ułatwia dobór, bo każdy typ ma inne zadanie i inne miejsce w instalacji.
| Typ | Co chroni | Gdzie zwykle się go montuje | Kiedy ma sens |
|---|---|---|---|
| Typ 1 | Przed prądem piorunowym i bardzo dużą energią udarową | Na wejściu instalacji, zwykle w głównej rozdzielnicy | Gdy budynek ma zewnętrzną instalację odgromową albo jest mocno narażony |
| Typ 2 | Przed przepięciami indukowanymi i łączeniowymi | W rozdzielnicach wewnętrznych, przy falowniku, przy string boxie | W większości domów i w dużej części instalacji PV |
| Typ 3 | Przed resztkami przepięć, tuż przy urządzeniu końcowym | Blisko czułej elektroniki, gniazd, sterowników, automatyki | Gdy chronisz sprzęt bardzo wrażliwy albo chcesz domknąć kaskadę ochrony |
| Typ 1+2 | Łączy funkcję obu powyższych | Najczęściej tam, gdzie potrzebujesz mocniejszej ochrony w jednym module | Przy budynkach z LPS, przy PV i tam, gdzie projekt ma być prostszy, ale solidny |
Najkrócej: typ 1 bierze na siebie ciężar dużego impulsu, typ 2 dopracowuje ochronę, a typ 3 domyka temat przy samym urządzeniu. W starych opisach spotkasz jeszcze klasy B, C i D, ale przy zakupie i rozmowie z elektrykiem lepiej operować aktualnymi typami. Ta różnica nie jest kosmetyczna, bo pomylenie typów kończy się zwykle źle dobranym aparatem i złudnym poczuciem bezpieczeństwa. Z tego powodu sam typ to dopiero początek, a nie decyzja końcowa. Następny krok to dopasowanie ochrony do konkretnego budynku i instalacji PV.
Jak dobrać ochronę do domu i fotowoltaiki
Dobór zaczynam zawsze od dwóch pytań: czy budynek ma zewnętrzną ochronę odgromową i jak wygląda strona DC w instalacji PV. Od odpowiedzi zależy, czy wystarczy typ 2, czy trzeba od razu iść w typ 1+2. W praktyce liczy się także długość tras kablowych, bo im dłuższy przewód między panelem, falownikiem i rozdzielnicą, tym większa szansa na indukowanie przepięć.
Dom bez zewnętrznej ochrony odgromowej
W zwykłym domu jednorodzinnym, gdzie nie ma instalacji odgromowej, najczęściej wystarcza dobrze dobrany typ 2 w głównej rozdzielnicy i ewentualnie dodatkowy stopień przy falowniku lub w rozdzielnicy PV. To nie jest luksusowy dodatek, tylko praktyczna warstwa ochrony, zwłaszcza gdy w domu pracują pompka ciepła, automatyka bramy, routery, sterowniki i elektronika użytkowa. Przy fotowoltaice warto od razu sprawdzić ochronę po stronie DC, bo to właśnie tam wrażliwość układu rośnie najszybciej.
Dom z instalacją odgromową
Jeżeli budynek ma zewnętrzną ochronę odgromową, sytuacja robi się poważniejsza. Trzeba uwzględnić wyrównanie potencjałów, możliwą współpracę z uziomem oraz to, czy zachowany jest odstęp separacyjny między przewodami odgromowymi a instalacją PV. Gdy odstęp jest zachowany, projekt zwykle opiera się na połączeniu typu 1 i typu 2 w odpowiednich punktach instalacji. Gdy odstęp nie jest zachowany, wymagania rosną i przypadkowy dobór aparatu przestaje mieć sens. Wtedy dobry projekt jest ważniejszy niż „mocniejszy model z katalogu”.
Przeczytaj również: Ile zarabia inżynier elektryk? Zaskakujące różnice w wynagrodzeniach
Co zmienia fotowoltaika

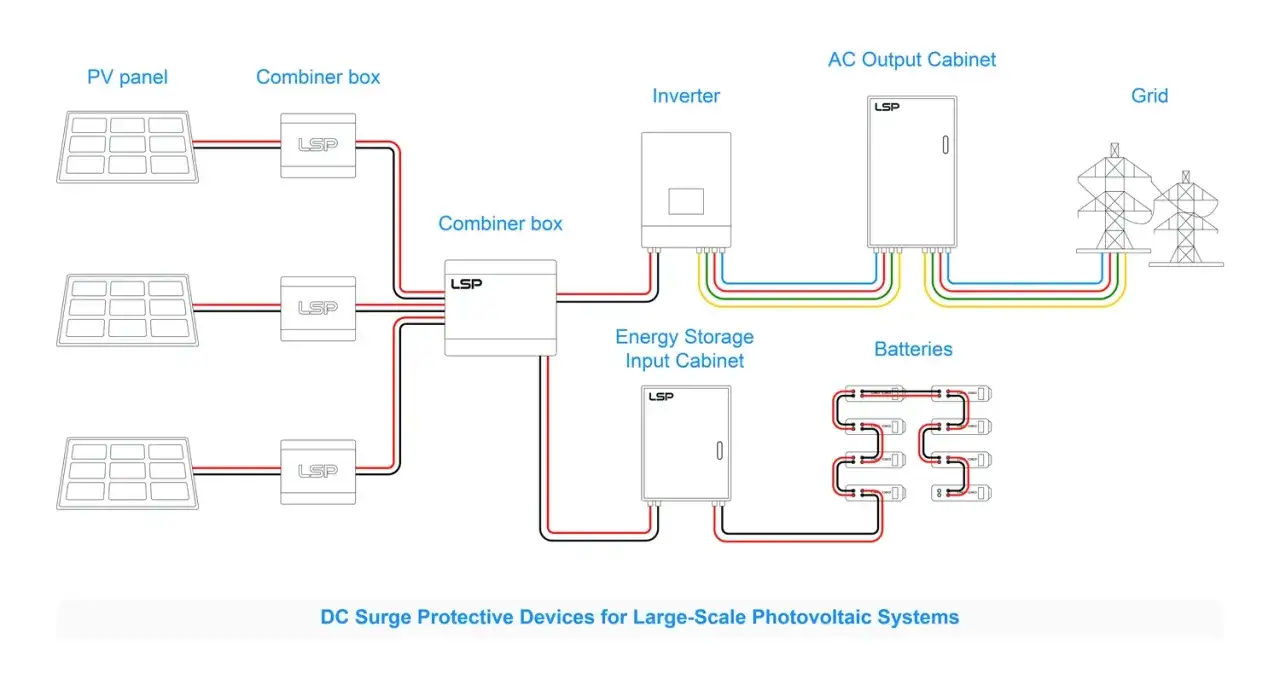

Instalacja PV wnosi dwa dodatkowe ryzyka: długie odcinki kabli na dachu i elektronikę falownika, która nie lubi impulsów napięciowych. Po stronie DC stosuje się aparaty zgodne z normą IEC 61643-31, przeznaczone właśnie do instalacji fotowoltaicznych. W praktyce spotkasz rozwiązania na 600 V, 1000 V i 1500 V DC, a wybór zależy od parametrów stringów i maksymalnego napięcia pracy systemu. Tu nie ma miejsca na zgadywanie: ochrona musi mieć odpowiedni zapas względem napięcia otwartego obwodu i warunków pracy instalacji.
Jeśli chcesz prostej zasady, biorę ją tak: bez LPS zwykle startuję od typu 2, z LPS i zachowanym odstępem separacyjnym rozważam typ 1 przy wejściu i typ 2 dalej w instalacji, a przy braku odstępu separacyjnego projekt staje się mocniejszy na obu stronach, AC i DC. To prowadzi do kolejnej rzeczy, którą wiele osób bagatelizuje, czyli do samego montażu.
Gdzie montaż ma największe znaczenie
Ochronnik przepięciowy działa dobrze tylko wtedy, gdy ma krótką i sensowną drogę do uziemienia oraz wyrównania potencjałów. Długi, poskręcany przewód do PE potrafi zepsuć efekt lepiej niż słaby dobór aparatu. W praktyce najbardziej liczy się miejsce przy falowniku, wejściu instalacji i w rozdzielnicy, a nie samo „gdzieś w szafce”.
Przy instalacjach PV zwracam uwagę na trzy rzeczy. Po pierwsze, pętla kablowa między panelami a falownikiem powinna być możliwie mała, bo duża pętla działa jak antena i zbiera energię z impulsu. Po drugie, jeśli na dachu jest zewnętrzna instalacja odgromowa, trzeba pilnować odstępu separacyjnego. Po trzecie, nie wolno zapominać o liniach komunikacyjnych: Ethernet, RS-485, sygnały sterujące czy monitoring pogodowy też potrafią wprowadzić przepięcie do elektroniki.
- Zbyt długie przewody połączeniowe osłabiają skuteczność ochrony, nawet jeśli sam aparat jest dobry.
- Montaż po niewłaściwej stronie falownika bywa prosty do wykonania, ale nie daje pełnej ochrony całego toru.
- Pomijanie sygnałów i komunikacji kończy się awarią monitoringu albo sterowania, mimo że tor mocy wygląda dobrze.
- Brak koordynacji z uziemieniem sprawia, że prąd udarowy nie ma gdzie sensownie odpłynąć.
Najczęstszy błąd, jaki widzę, to traktowanie ochrony przepięciowej jak pojedynczego modułu, zamiast jak układ. Kiedy myślisz o tym systemowo, od razu widać, dlaczego ceny i konfiguracje tak bardzo się różnią. To naturalnie prowadzi do kosztów.
Ile kosztuje sensowna ochrona przepięciowa
Ceny w 2026 roku mocno zależą od typu, liczby biegunów, wersji PV i producenta, ale da się podać rozsądne widełki. Najtańsze aparaty typu 2 do instalacji domowych zaczynają się zwykle w okolicach 100-250 zł brutto za prostsze wersje, a rozbudowane modele 3-fazowe potrafią dojść do około 350-400 zł. Wersje typu 1+2 dla instalacji AC częściej mieszczą się w przedziale 300-950 zł brutto, zależnie od wykonania i prądów udarowych.
| Rozwiązanie | Orientacyjny koszt brutto | Kiedy zwykle się je wybiera |
|---|---|---|
| Typ 2 AC | 100-400 zł | Większość domów bez zewnętrznej ochrony odgromowej |
| Typ 1+2 AC | 300-950 zł | Budynek z LPS, wyższa ekspozycja, potrzeba mocniejszej ochrony |
| Typ 2 PV DC | 245-360 zł | Strona DC w instalacjach PV bez mocniejszego ryzyka udarowego |
| Typ 1+2 PV DC | 318-955 zł | Instalacje PV z większą ekspozycją lub z ochroną odgromową budynku |
W praktyce najbardziej nieopłacalne jest oszczędzanie na złym typie aparatu, a nie na samym brandzie. Jeśli zaoszczędzisz 100-200 zł, ale wybierzesz ochronę niedopasowaną do systemu, rachunek za awarię falownika albo sterownika szybko to zje. Przy PV szczególnie ważne jest, by sprawdzić napięcie maksymalne DC, poziom ochrony Up/Ucpv, sygnalizację zużycia i zgodność z odpowiednią normą. To nie jest detal techniczny, tylko element realnej ochrony majątku. Gdy już wiesz, co kupić, pozostaje ostatni krok: sprawdzenie przed montażem i po uruchomieniu.
Co sprawdzić przed zakupem i po uruchomieniu
Przed zakupem patrzę przede wszystkim na oznaczenie normy. W obiegowych opisach nadal pojawia się PN-EN 61643-11, ale w 2026 roku w dokumentacji technicznej coraz częściej pojawia się już nowsze oznaczenie PN-EN IEC 61643-11:2026-04. Dla fotowoltaiki ważna jest z kolei norma IEC 61643-31. To sygnał, że aparat nie jest przypadkowym modułem, tylko urządzeniem przewidzianym do konkretnego zastosowania.
- Sprawdź, czy typ SPD odpowiada miejscu montażu: wejście instalacji, rozdzielnica, falownik, string box.
- Porównaj maksymalne napięcie pracy z parametrami sieci lub stringów PV.
- Wybierz model z czytelną sygnalizacją stanu albo wymiennym wkładem, jeśli ma pracować w trudniejszych warunkach.
- Upewnij się, że liczba biegunów pasuje do układu sieci i konfiguracji falownika.
- Po montażu skontroluj długość przewodów i jakość połączeń wyrównawczych.
Po uruchomieniu instalacji nie traktuję ochrony jako elementu „na zawsze bezobsługowego”. Jeśli w rozdzielnicy pojawi się sygnalizacja uszkodzenia albo instalacja była po silnej burzy, aparat trzeba sprawdzić i w razie potrzeby wymienić wkład lub cały moduł. W systemach bardziej narażonych warto robić okresowy przegląd, najlepiej razem z kontrolą połączeń, uziemienia i stanu falownika. To właśnie ten etap najczęściej decyduje, czy ochrona działa naprawdę, czy tylko wygląda na kompletną. Z tego powodu ostatnia rzecz, którą zostawiam do zapamiętania, jest ważniejsza niż sam model z katalogu.
Układ ochrony jest ważniejszy niż pojedynczy moduł
Jeżeli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, powiedziałbym: dobrze zaprojektowany układ ochrony zawsze wygrywa z przypadkowym „mocnym” aparatem. W domu i w fotowoltaice trzeba myśleć o całości, czyli o uziemieniu, wyrównaniu potencjałów, doborze typu SPD, miejscu montażu i ochronie linii pomocniczych. Sama wymiana jednego modułu rzadko rozwiązuje problem, jeśli reszta instalacji została zrobiona skrótowo.
Najlepszy efekt daje prosta zasada: dobra rozdzielnica, krótki tor połączeń, właściwy typ ochronnika i zgodność z warunkami budynku. Wtedy instalacja nie tylko lepiej znosi burze, ale też pracuje stabilniej na co dzień. A przy energii z dachu to właśnie stabilność najbardziej się liczy.
