Dobór przewodu do gniazd nie sprowadza się do samej średnicy żyły. Liczą się też długość obwodu, obciążenie, zabezpieczenie i sposób ułożenia, bo to właśnie one decydują o bezpieczeństwie i komforcie użytkowania. Gdy planuję instalację, najkrótsza odpowiedź na pytanie, jaki kabel do gniazdek, brzmi: w typowym domu miedź 3x2,5 mm², ale to dopiero punkt wyjścia.
Najbezpieczniejszy punkt startu jest prosty, ale nie zawsze wystarczający
- Do zwykłych gniazd 230 V najczęściej wybiera się miedziany przewód 3x2,5 mm².
- 3x1,5 mm² zostawiam zwykle dla oświetlenia, nie dla standardowych gniazd w nowych instalacjach.
- Przy dłuższych trasach, większym obciążeniu lub kuchni często trzeba rozważyć 3x4 mm².
- Sam przekrój nie wystarczy, jeśli zabezpieczenie i sposób prowadzenia przewodu są źle dobrane.

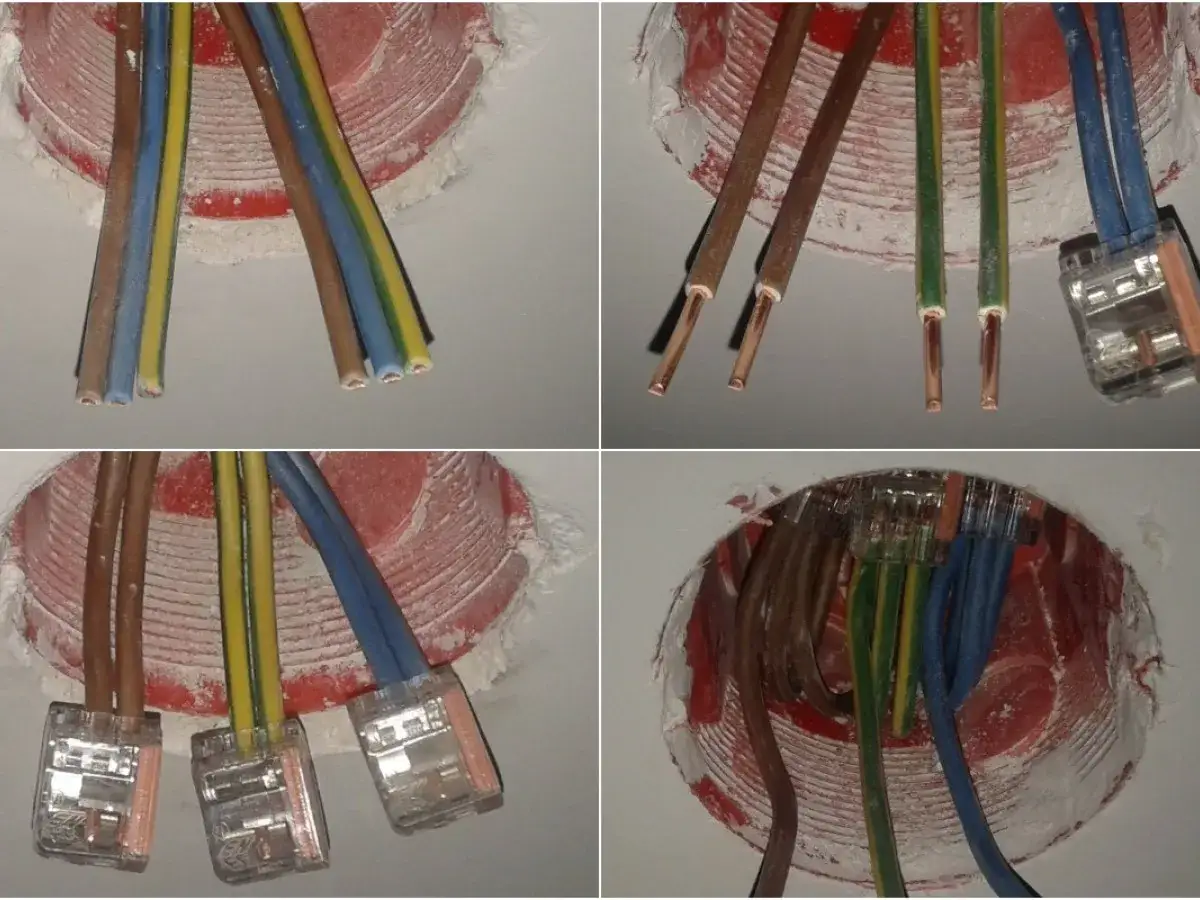

- W nowej instalacji ważne są też RCD 30 mA, liczba obwodów i jakość połączeń w puszkach.
- W starych mieszkaniach z aluminium nie warto zgadywać, tylko sprawdzić stan instalacji pomiarami.
Najczęściej do gniazd wybiera się miedź 3x2,5 mm²
W praktyce domowej nie kombinuję bez potrzeby: dla zwykłych gniazd ściennych standardem jest przewód miedziany 3x2,5 mm², najczęściej w wersji instalacyjnej podtynkowej, czyli YDYp. To rozwiązanie daje sensowny zapas dla gniazd 230 V, które z założenia mają obsłużyć sprzęt o zmiennym poborze mocy, a nie jedno, ściśle określone urządzenie.
Warto tu rozróżnić dwie rzeczy. Potocznie mówimy o kablu, ale w ścianie najczęściej chodzi o przewód instalacyjny. W domowych obwodach gniazdowych ważna jest też obecność trzeciej żyły ochronnej PE, bo bez niej mówimy o instalacji niepełnej z punktu widzenia bezpieczeństwa użytkowania.
| Przewód | Najczęstsze zastosowanie | Moja uwaga |
|---|---|---|
| 3x1,5 mm² Cu | Oświetlenie, lekkie obwody | Do zwykłych gniazd w nowych instalacjach zwykle nie traktuję go jako pierwszego wyboru. |
| 3x2,5 mm² Cu | Standardowe gniazda 230 V/16 A | To najczęstszy i najbardziej rozsądny punkt startu. |
| 3x4 mm² Cu | Dłuższe trasy, większe obciążenie, kuchnia | Ma sens, gdy obwód jest długi albo pracuje bliżej granicy możliwości. |
| 3x6 mm² Cu | Bardzo obciążone lub długie dedykowane obwody | To już temat do obliczeń i projektu, nie do decyzji „na oko”. |
Jeśli ktoś chce krótkiej odpowiedzi, to właśnie ona brzmi: 3x2,5 mm² dla zwykłych gniazd w typowym mieszkaniu i domu. Gdy jednak obwód ma zasilać kuchnię, łazienkę albo długi odcinek, ta odpowiedź przestaje być wystarczająca.
Kiedy sam 3x2,5 mm² nie wystarczy
Najczęściej robi się za mało miejsca na zapas, a za dużo wiary w to, że „przecież działa”. Ja patrzę przede wszystkim na to, co będzie podłączane jednocześnie, a nie na pojedyncze urządzenie. Czajnik, mikrofalówka, ekspres i toster potrafią razem zrobić z obwodu gniazdowego zupełnie inny problem niż laptop, lampka i ładowarka telefonu.
- Kuchnia - drobny sprzęt AGD, który działa równolegle, szybko podnosi obciążenie. W praktyce często rozdzielam tu gniazda na więcej niż jeden obwód.
- Łazienka - pralka, suszarka czy grzałka wymagają większej ostrożności niż gniazdo w pokoju. Tu nie chodzi tylko o moc, ale też o warunki wilgotne.
- Długi odcinek - im dłuższa trasa przewodu, tym ważniejszy staje się spadek napięcia. Przy kilkudziesięciu metrach 3x2,5 mm² może być już za mało komfortowe, nawet jeśli „na papierze” jeszcze się broni.
- Większe odbiory - klimatyzacja, pompa ciepła, ładowarka EV, piekarnik czy płyta indukcyjna to zwykle nie są zwykłe gniazdka, tylko osobne, dedykowane obwody.
- Stare instalacje - w mieszkaniach z aluminium albo po wielu przeróbkach stan połączeń bywa ważniejszy niż sam opis przekroju. Tam nie zgaduję, tylko sprawdzam instalację pomiarami.
Właśnie dlatego nie da się uczciwie odpowiedzieć na temat przewodu jednym zdaniem bez spojrzenia na zastosowanie. Następny krok to ustalenie, co naprawdę wpływa na wybór przekroju.
Co naprawdę decyduje o doborze przewodu
Obciążalność prądowa długotrwała to prąd, który przewód może bezpiecznie przenosić przez dłuższy czas bez nadmiernego nagrzewania. To pojęcie trzeba rozumieć praktycznie: nie chodzi o chwilowy pik, tylko o realne użytkowanie obwodu dzień po dniu. Właśnie dlatego ten sam przekrój może być sensowny w jednym układzie, a za słaby w innym.
- Moc i jednoczesność - liczy się nie tylko moc pojedynczego urządzenia, ale suma sprzętów, które mogą pracować w tym samym czasie.
- Długość obwodu - im dłuższa trasa od rozdzielnicy do najdalszego gniazda, tym większe znaczenie ma spadek napięcia.
- Sposób ułożenia - przewód w ścianie, w peszlu, w ociepleniu albo w wiązce z innymi obwodami oddaje ciepło inaczej, a to zmienia realne możliwości pracy.
- Temperatura otoczenia - na poddaszu, przy źródle ciepła albo w ciasnych przestrzeniach przewód ma trudniejsze warunki niż w zwykłej ścianie.
- Rodzaj materiału - w nowych instalacjach domowych wybieram miedź; aluminium zostawiam raczej dla istniejących układów, które trzeba najpierw ocenić technicznie.
- Plan rozbudowy - jeśli za rok mają dojść klimatyzacja, biuro domowe albo magazyn energii z dodatkowymi odbiorami, nie projektuję obwodu „na styk”.
To właśnie te czynniki decydują, czy 2,5 mm² wystarczy, czy warto od razu pójść krok dalej. Na tej samej zasadzie dobiera się też zabezpieczenie, bo przewód i zabezpieczenie muszą do siebie pasować.
Jak dobrać zabezpieczenie do obwodu gniazd
W typowej instalacji domowej do obwodu gniazdowego bardzo często dobiera się wyłącznik nadprądowy B16. To nie jest przypadek: 3x2,5 mm² i B16 to zestaw, który najczęściej daje rozsądny kompromis między bezpieczeństwem, wygodą i praktyką wykonawczą. Sama „eska” nie zastępuje jednak poprawnego doboru przewodu, a przewód nie usprawiedliwia źle dobranego zabezpieczenia.
- B16 - standardowy punkt odniesienia dla zwykłych gniazd 230 V w domu.
- B10 - częściej kojarzy się z oświetleniem niż z klasycznymi gniazdami.
- RCD 30 mA - podstawowa ochrona przeciwporażeniowa w nowoczesnych instalacjach; szczególnie ważna w gniazdach, łazienkach i miejscach o podwyższonym ryzyku.
- Oddzielne obwody - jeśli jedno urządzenie wyzwoli zabezpieczenie, nie powinno od razu gasić połowy mieszkania.
- Strefy wilgotne - w łazience i na zewnątrz sam przekrój przewodu nie wystarczy; liczy się też odpowiedni osprzęt i właściwy stopień ochrony obudowy.
Ja zawsze zakładam, że poprawnie dobrane zabezpieczenie ma chronić przewód i użytkownika, a nie maskować błędy w projekcie. To prowadzi prosto do najczęstszych pomyłek, które widzę przy remontach.
Najczęstsze błędy, które widzę w remontach
W instalacjach gniazdowych problem rzadko zaczyna się od jednego spektakularnego błędu. Zwykle to seria drobnych decyzji, które razem robią z obwodu układ pracujący zbyt blisko granicy. Poniżej zestawiam te, które pojawiają się najczęściej.
| Błąd | Co z tego wynika | Lepsze rozwiązanie |
|---|---|---|
| Użycie 3x1,5 mm² do zwykłych gniazd | Większe ryzyko przegrzewania i problemów przy obciążeniu | Do nowych gniazd przyjmować 3x2,5 mm² jako punkt wyjścia |
| Jeden obwód dla całego mieszkania | Awaria lub przeciążenie wyłącza zbyt wiele pomieszczeń naraz | Rozdzielić gniazda na kilka obwodów, zwłaszcza w kuchni i łazience |
| Ignorowanie długości trasy | Spadek napięcia i gorsza praca odbiorników | Przy dłuższych odcinkach rozważyć 4 mm² i zrobić obliczenia |
| Łączenie starego aluminium z nową miedzią bez kontroli | Luźne połączenia, grzanie się zacisków, awarie | Sprawdzić stan złącz, osprzętu i wykonać pomiary |
| Brak pomiarów po remoncie | Ukryte usterki wychodzą dopiero po czasie | Sprawdzić ciągłość PE, impedancję pętli zwarcia i działanie RCD |
Najbardziej kosztowne są zwykle błędy, których nie widać od razu. Dlatego po uporządkowaniu samego obwodu warto jeszcze pomyśleć o przyszłych odbiornikach, bo to one najczęściej zmieniają wymagania instalacji.
Jak zostawić zapas na sprzęt, który dojdzie później
W domu z fotowoltaiką, pompą ciepła, klimatyzacją czy ładowarką do auta elektrycznego instalacja elektryczna rzadko pozostaje „taka sama jak w projekcie”. Nie dlatego, że panele same zmieniają przekrój przewodu, tylko dlatego, że wraz z nimi zwykle rośnie liczba i moc odbiorników. Ja właśnie tu widzę największą wartość dobrego planu: nie w dokładaniu mocy na siłę, tylko w unikaniu przeróbek za dwa lata.
- Zostaw rezerwę w rozdzielnicy - kilka wolnych modułów potrafi uratować remont, gdy dojdzie nowy obwód.
- Rozdziel obciążenia - kuchnia, pralnia, łazienka i pomieszczenie techniczne nie powinny wisieć na jednym, wspólnym obwodzie.
- Planuj peszle i trasy - jeśli przewidujesz rozbudowę, lepiej od razu przygotować drogę dla przyszłego przewodu niż później kuć ściany.
- Nie oszczędzaj na najdłuższym odcinku - to właśnie tam najłatwiej zobaczyć różnicę między bezpiecznym zapasem a instalacją „na styk”.
- Myśl o rzeczywistym użyciu - dom energooszczędny nie zawsze znaczy dom o małym obciążeniu; nowoczesny sprzęt potrafi pobierać sporo energii mimo dobrych wyników efektywności.
Jeśli miałbym wybrać jeden praktyczny wniosek, byłby prosty: do zwykłych gniazd biorę miedź 3x2,5 mm², a wszystko, co ma większe obciążenie, dłuższą trasę albo plan rozbudowy, traktuję jako osobny przypadek do policzenia. To zwykle tańsze niż poprawki po remoncie i znacznie bezpieczniejsze niż cięcie kosztów na przekroju przewodu.
