Ja patrzę na ten temat tak: pionowy uziom ma sens wtedy, gdy trzeba zejść głębiej niż warstwa gruntu przesychająca przy powierzchni. W praktyce uziemienie szpilkowe jest więc nie tyle zamiennikiem wszystkiego, ile rozsądnym narzędziem do poprawy rezystancji i dołożenia bezpieczeństwa tam, gdzie nie da się wykonać uziomu otokowego. Najlepiej sprawdza się przy domach modernizowanych, małych działkach, parkingach, kostce brukowej i wszędzie tam, gdzie szeroki wykop byłby po prostu niepraktyczny.
Najważniejsze informacje o uziomie z prętów
- Skuteczność zależy od gruntu, głębokości i liczby prętów, a nie od samego wbicia jednej szpilki.
- To rozwiązanie jest szczególnie przydatne przy modernizacji istniejących budynków i na małych działkach.
- W instalacjach odgromowych praktycznym punktem odniesienia bywa poziom około 10 Ω, ale ostateczny cel zawsze zależy od projektu i warunków obiektu.
- Najtrwalsze efekty daje dobrze dobrany materiał, solidne połączenia i późniejszy pomiar rezystancji.
- Przy fotowoltaice liczy się nie tylko sam uziom, ale też krótka i sensowna droga do GSU oraz poprawnie dobrane ograniczniki przepięć.
Jak działa pionowy uziom i kiedy ma sens
Pionowy uziom to metalowy pręt lub zestaw prętów wbijanych w grunt tak głęboko, aby dotrzeć do warstw o bardziej stabilnej wilgotności i lepszej przewodności. Dzięki temu prąd ma łatwiejszą drogę do rozproszenia w ziemi, a instalacja zyskuje niższą rezystancję uziemienia. Najważniejsze jest tu jedno: jeden krótki pręt nie załatwia sprawy w każdym gruncie, zwłaszcza jeśli podłoże jest suche, piaszczyste albo kamieniste.
W praktyce najczęściej korzysta się z niego w dwóch sytuacjach. Pierwsza to nowa lub istniejąca instalacja, w której trzeba poprawić parametry ochrony przeciwporażeniowej albo odgromowej. Druga to budynki, przy których nie ma miejsca na wykop pod uziom otokowy lub nie da się sensownie wykorzystać uziomu fundamentowego. Właśnie dlatego ten rodzaj uziemienia tak dobrze pasuje do modernizacji, garaży, altan technicznych i domów, gdzie układ terenu jest po prostu niewygodny.
Warto też rozróżnić dwa pojęcia: rezystywność gruntu i rezystancję uziomu. Pierwsze mówi, jak „trudny” jest grunt dla przepływu prądu, drugie opisuje wynik całego układu po montażu. Te dwie wartości nie są tym samym, ale w praktyce pierwsza bardzo mocno wpływa na drugą. To prowadzi do prostego pytania: jak ten wariant wypada na tle pozostałych rozwiązań?

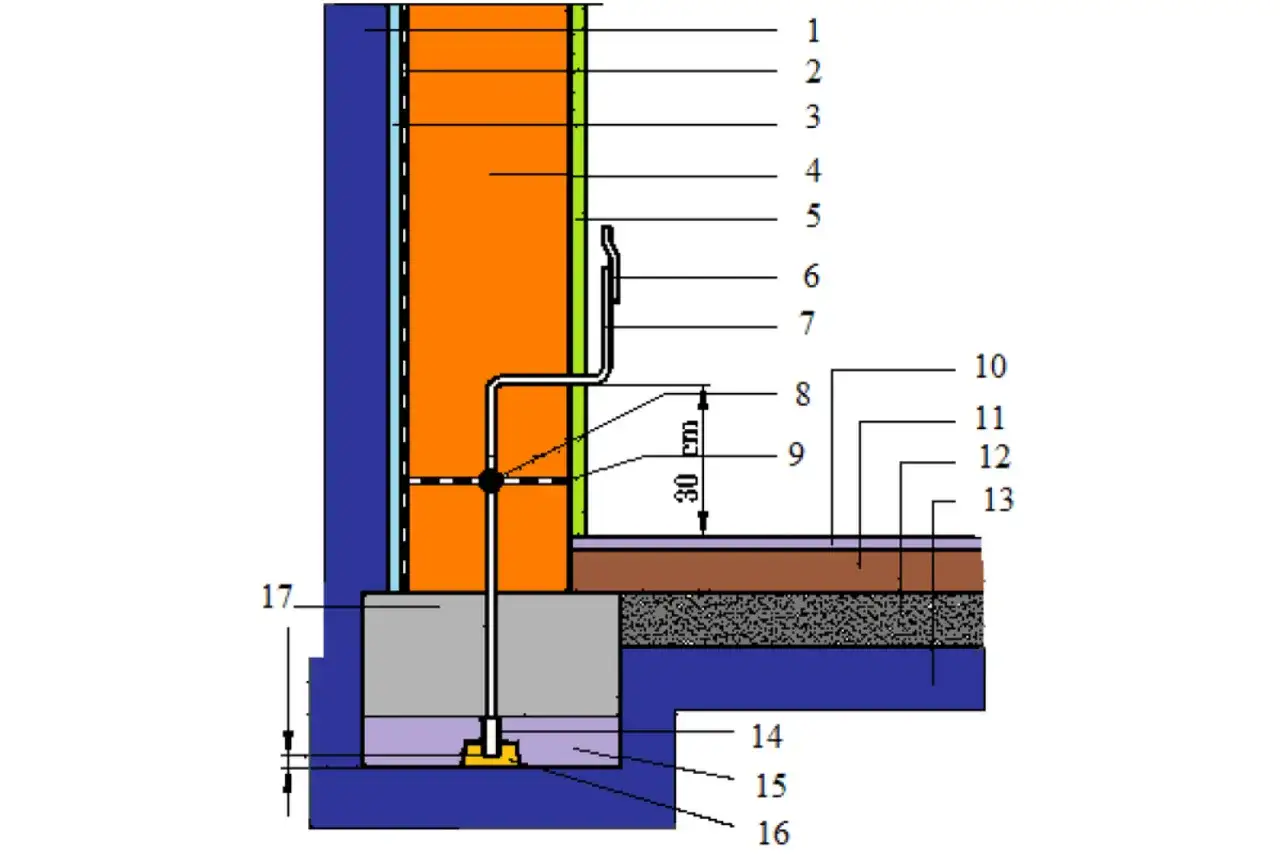

Jak wypada na tle uziomu fundamentowego i otokowego
Najczęściej porównuję trzy układy: fundamentowy, otokowy i pionowy z prętów. Każdy z nich ma sens, ale w innym momencie inwestycji i przy innych ograniczeniach. Poniższa tabela pokazuje to bez zbędnego teoretyzowania.
| Rozwiązanie | Kiedy ma najlepszy sens | Największa zaleta | Ograniczenie | Orientacyjny koszt robocizny |
|---|---|---|---|---|
| Uziom fundamentowy | Nowy dom, etap budowy, dostęp do zbrojenia | Bardzo stabilne parametry i mało prac ziemnych | Trudny do wykonania po zakończeniu budowy | Około 39-58 zł/mb |

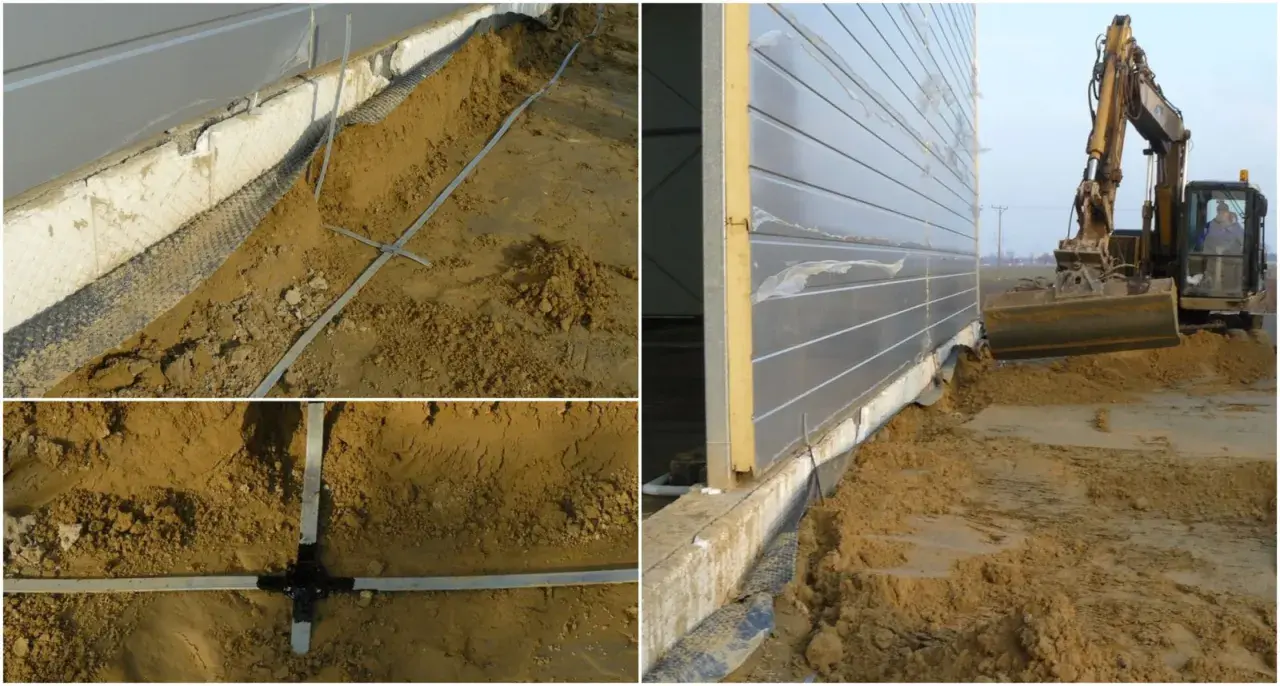

| Uziom otokowy | Jest miejsce wokół budynku i można kopać wokół obrysu | Dobra powierzchnia kontaktu z gruntem | Wymaga wykopu i wolnej przestrzeni | Około 40-58 zł/mb |
| Uziom pionowy z prętów | Modernizacja, mała działka, trudny dostęp, poprawa parametrów | Szybka rozbudowa w głąb gruntu | Efekt zależy od gruntu i liczby prętów | Około 377-480 zł za sztukę |
W praktyce koszt całego małego układu przy domu jednorodzinnym często zamyka się w widełkach 800-2500 zł, jeśli trzeba dołożyć kilka prętów, połączenia i pomiar. W trudnym gruncie cena rośnie, bo rośnie też liczba elementów potrzebnych do uzyskania sensownego wyniku. Jeżeli budujesz od zera, fundament nadal zwykle wygrywa prostotą i trwałością. Jeśli modernizujesz istniejący obiekt, pionowy układ bywa po prostu najszybszym i najbardziej realistycznym wyborem.
Gdy już wiadomo, po co go wybierać, trzeba przejść do samego montażu i pomiaru, bo to właśnie tam najłatwiej popełnić kosztowny błąd.
Jak wygląda montaż i pomiar skuteczności
Sam montaż wygląda prosto tylko z daleka. Najpierw ocenia się grunt i istniejący układ uziemiający, potem wybiera miejsce z dala od fundamentów, instalacji podziemnych i przeszkód terenowych, a następnie wbija pierwszy pręt. W domach jednorodzinnych często stosuje się segmenty o długości 1,5 m lub gotowe zestawy 3 m, które można rozbudowywać o kolejne odcinki.
- Sprawdza się, czy w budynku nie ma już uziomu fundamentowego lub otokowego, który da się wykorzystać albo rozbudować.
- Wybiera się miejsce montażu tak, aby połączenie z główną szyną uziemiającą było możliwie krótkie i logiczne.
- Wbija się pierwszy pręt pobijakiem lub młotem udarowym, pilnując, by nie uszkodzić końcówek i powłoki ochronnej.
- Jeśli rezystancja nadal jest za wysoka, dokłada się kolejne pręty, zamiast liczyć na cud po jednym elemencie.
- Łączy się układ z GSU, czyli główną szyną uziemiającą, przez odpowiednie złącze kontrolne lub zacisk.
- Na końcu wykonuje się pomiar rezystancji uziemienia i sporządza dokumentację.
Tu ważna uwaga: nie ma jednego magicznego wyniku, który działa dla każdej instalacji. W praktyce dla ochrony odgromowej często przyjmuje się poziom około 10 Ω jako sensowny punkt odniesienia, ale projekt i wymagania obiektu mogą wskazać inną wartość. W instalacjach PV i w budynkach z ochroną przepięciową nie chodzi tylko o samą liczbę, lecz o cały układ połączeń, wyrównanie potencjałów i właściwą drogę dla prądu piorunowego lub przepięciowego. Jeżeli wynik pomiaru jest zbyt wysoki, zwykle dodaje się kolejne pręty albo szuka lepszego miejsca w gruncie, zamiast zostawiać układ „na styk”.
Sam montaż to jednak nie wszystko, bo o trwałości decyduje również materiał i osprzęt.
Jakie materiały i akcesoria warto wybrać
Wybór materiału ma większe znaczenie, niż wielu inwestorów zakłada na początku. Nie chodzi wyłącznie o cenę zakupu, ale o odporność na korozję, trwałość połączeń i zachowanie parametrów po kilku sezonach w gruncie. Najczęściej spotyka się trzy warianty.
| Materiał | Co daje | Kiedy go wybieram |
|---|---|---|
| Stal ocynkowana ogniowo | Jest ekonomiczna i łatwo dostępna | Przy standardowych warunkach gruntowych i ograniczonym budżecie |
| Stal miedziowana | Łączy dobrą przewodność z wyraźnie lepszą odpornością korozyjną | Gdy chcę rozsądny kompromis między ceną a trwałością |
| Stal nierdzewna | Najwyższa odporność na korozję | Do trudnych gruntów, obiektów bardziej wymagających i miejsc, gdzie trwałość jest priorytetem |
Do tego dochodzi osprzęt, który często decyduje o jakości całego układu bardziej niż sam pręt. Przygotowuję zawsze złącze kontrolne, bo bez niego pomiary i serwis są po prostu mniej wygodne. Używam też odpowiedniej bednarki lub przewodu uziemiającego, dopasowanego do przekroju i warunków obiektu, a całość prowadzę możliwie krótko do GSU. Przy fotowoltaice zwracam uwagę szczególnie na to, żeby droga między konstrukcją, falownikiem, ochronnikami przepięć i uziomem była sensowna elektrycznie, a nie tylko „gdzieś poprowadzona”. Krótsze i prostsze połączenia zwykle oznaczają mniej problemów z przepięciami.
Nawet dobry zestaw można zepsuć kilkoma błędami wykonawczymi, dlatego warto wiedzieć, czego unikać już na starcie.
Najczęstsze błędy, które obniżają skuteczność
- Jeden pręt na siłę w suchym lub słabym gruncie. Taki układ wygląda na prosty, ale często nie daje akceptowalnego wyniku.
- Zbyt mały odstęp między kolejnymi prętami. Jeśli wbijesz je zbyt blisko, ich strefy wpływu nakładają się i zysk jest mniejszy, niż oczekujesz.
- Słabe połączenia mechaniczne lub korozyjnie nieprzemyślane. W uziemieniu liczy się ciągłość, a luźny zacisk szybko robi się problemem.
- Brak pomiaru po montażu. Bez protokołu nie wiesz, czy układ faktycznie działa zgodnie z założeniem.
- Oderwanie uziemienia od reszty instalacji. Sam pręt nie wystarczy, jeśli nie ma dobrego połączenia wyrównawczego z GSU i pozostałymi elementami instalacji.
- Ignorowanie warunków gruntowych. W glinie lub wilgotnej ziemi efekt bywa dobry szybciej, ale w piasku, żwirze czy gruncie kamienistym trzeba zwykle większej rozbudowy.
Najbardziej podstępny błąd widzę wtedy, gdy ktoś zakłada, że „skoro pręt jest wbity, to temat jest załatwiony”. Nie jest. Dopiero pomiar pokazuje, czy układ ma sens, a przy instalacji PV albo odgromowej ma to znaczenie podwójne, bo od jakości uziemienia zależy także praca ochronników przepięć. Z tego miejsca już tylko krok do pytania, co jeszcze warto sprawdzić przed samym montażem.
Co sprawdzić przed montażem przy domu lub instalacji PV
Zanim wbije się pierwszy pręt, robię krótką listę kontrolną. To oszczędza czas, pieniądze i niepotrzebne poprawki.
- Sprawdzam, czy w budynku istnieje już uziom fundamentowy albo otokowy, który można rozbudować zamiast tworzyć wszystko od zera.
- Oceniając grunt, biorę pod uwagę nie tylko jego rodzaj, ale też dostęp do miejsca montażu i możliwość rozbudowy układu o kolejne pręty.
- Ustalam, gdzie ma być GSU i którędy poprowadzę połączenia do rozdzielnicy, konstrukcji PV oraz ochronników przepięć.
- Przy instalacji fotowoltaicznej sprawdzam, czy przewidziano właściwą ochronę przepięciową po stronie DC i AC oraz czy trasa przewodów nie jest niepotrzebnie długa.
- Zabezpieczam wykonanie pomiaru i dokumentacji, bo bez tego trudno później ocenić, czy układ zachował parametry po czasie.
W praktyce taki pionowy uziom jest najlepszy wtedy, gdy traktuje się go jako część większego systemu, a nie jako samotny pręt w ziemi. Dobrze zaprojektowane połączenia wyrównawcze, sensownie dobrane ochronniki i poprawny pomiar dają dużo więcej niż pojedynczy element wbity „na oko”. Jeśli planujesz modernizację domu albo dopracowanie instalacji PV, najrozsądniej zacząć od oceny istniejącego uziemienia, a dopiero potem zdecydować, czy dołożyć kolejne pręty, czy postawić na inne rozwiązanie.
