Bednarka do uziemienia i fotowoltaiki - Jak wybrać i zamontować?

Stalowy płaskownik uziemiający jest jednym z tych elementów, których nie widać po zakończeniu robót, a od których zależy naprawdę dużo. W praktyce bednarka decyduje o skuteczności uziemienia, ochrony odgromowej i połączeń wyrównawczych, a w instalacjach fotowoltaicznych także o bezpieczeństwie konstrukcji, falownika i ograniczników przepięć. Poniżej wyjaśniam, jak ją dobrać, z czego wykonać, jak poprawnie zamontować i jakie błędy najczęściej skracają jej żywotność.

Jak dobrać bednarkę do uziomu i fotowoltaiki

Nie dobieram tego wyłącznie po cenie za metr. Najpierw sprawdzam, czy element ma pracować w gruncie, w betonie czy tylko jako łącznik, jak duży prąd ma bezpiecznie odprowadzić oraz z jakim środowiskiem korozyjnym ma kontakt. W praktyce najczęściej spotykany wariant to 30 x 4 mm, czyli 120 mm², a przy uziomach fundamentowych pojawiają się też wymiary 30 x 3,5 mm, czyli 105 mm², jeśli pozwala na to projekt i materiał.

Najprostsza zasada brzmi: im trudniejszy grunt, dłuższa żywotność i większa odpowiedzialność układu, tym mniej miejsca na kompromisy cenowe. Przy zwykłym domu jednorodzinnym i typowej mikroinstalacji PV wystarczy zwykle klasyczne rozwiązanie, ale przy obiekcie z instalacją odgromową albo gruntem agresywnym warto od razu myśleć o lepszym materiale.

• uziom otokowy wokół budynku,
• uziom fundamentowy,
• połączenie z główną szyną wyrównawczą,
• uziemienie konstrukcji PV i osprzętu ochronnego.

Przy przekroju 30 x 4 mm to już nie jest „cienka taśma”, tylko solidny element układu uziemiającego, który wciąż da się sensownie prowadzić i łączyć na budowie. Sama teoria jednak nie wystarczy, bo o trwałości decyduje jeszcze materiał.

Materiał ma większe znaczenie niż sama cena

Ja patrzę na materiał przede wszystkim przez pryzmat korozji, a dopiero potem przez koszt zakupu. W polskich warunkach najczęściej porównuje się trzy rozwiązania: stal ocynkowaną ogniowo, stal pomiedziowaną i stal nierdzewną V4A. Każde z nich ma sens, ale w innym środowisku.

W gruntach kwaśnych, czyli przy pH poniżej 7, ocynk zużywa się szybciej, dlatego w trudniejszych warunkach rozsądniej patrzeć na stal pomiedziowaną albo nierdzewną V4A. W betonie z kolei liczy się otulina: dla uziomu fundamentowego przyjmuje się co najmniej 5 cm pokrycia betonowego, bo to realnie wpływa na ochronę przed korozją. W kartach technicznych dla ocynku ogniowego często pojawia się też powłoka cynku rzędu 500 g/m², ale sama deklaracja nie zastępuje projektu.

Jeżeli ktoś pyta mnie, gdzie najłatwiej przepłacić albo popełnić błąd, odpowiadam bez wahania: właśnie na wyborze materiału. Nawet dobry materiał można zniszczyć przez zły montaż, więc przechodzę do praktyki.

Jak poprawnie wykonać uziom z płaskownika

Tu najwięcej robi nie sam materiał, tylko sposób prowadzenia trasy i wyprowadzeń. Jeśli uziom ma działać latami, traktuję go jak część systemu, a nie jak dodatek do fundamentów. W rozwiązaniach otokowych i fundamentowych dobrze sprawdza się układ zamknięty, a nie przypadkowy odcinek zakopany „żeby był”.

1. Najpierw planuję przebieg tak, by uziom miał logiczny kształt i dało się go później skontrolować. W obiektach budowlanych często kończy się to układem otokowym albo fundamentowym.
2. Dobieram przekrój do funkcji. W praktyce dla taśmy uziomu poziomego standardy operatorów dystrybucyjnych często wskazują minimum 30 x 4 mm, więc cieńszy materiał traktuję ostrożnie.
3. Połączenia wykonuję tak, by były trwałe i przewodzące. W ziemi nie powinno być „luźnych” stykujących się elementów, które po czasie utlenią się albo poluzują.
4. Końce taśm i miejsca cięć zabezpieczam antykorozyjnie. To drobny koszt, a bardzo często właśnie on decyduje o żywotności całego układu.
5. Wyprowadzam połączenie do głównej szyny wyrównawczej, czyli GSU lub GSW, w miejscu dostępnym do pomiaru i ewentualnej kontroli.
6. Na końcu wykonuję pomiary ciągłości i rezystancji uziemienia, bo bez tego nie wiem, czy układ rzeczywiście pracuje tak, jak zakłada projekt.

W uziomie fundamentowym płaskownik zwykle pracuje jako zamknięty pierścień, a zbrojenie i zaciski łączy się w regularnych punktach, a nie „tam, gdzie akurat wyjdzie”. Jeśli beton jest izolowany albo suchy w stopniu ograniczającym przewodzenie, sam fundament nie załatwia tematu i trzeba przewidzieć dodatkowy uziom pierścieniowy. Gdy uziom jest już dobrze ułożony, najłatwiej popsuć go drobnymi błędami wykonawczymi.

Najczęstsze błędy, które skracają żywotność uziemienia

Najczęściej widzę dwa scenariusze: ktoś oszczędza na materiale albo zostawia połączenia na później. Oba kończą się poprawkami, a czasem już po pierwszym odbiorze lub po pierwszej intensywnej burzy. W praktyce kilka pozornie drobnych decyzji robi ogromną różnicę.

• Mieszanie metali bez kontroli - ocynk w kontakcie ze stalą w betonie albo z innym metalem może korodować szybciej.
• Gołe końce w gruncie - każdy ucięty fragment bez osłony antykorozyjnej staje się słabym punktem układu.
• Zbyt mało punktów połączeń - jeden łącznik to za mało, jeśli system ma odprowadzać prąd piorunowy i zachować ciągłość.
• Ukryte złącza bez dostępu - później nie da się ich sprawdzić ani naprawić.
• Zakup „byle podobnego” materiału - różnica między 30 x 4 a cieńszą taśmą jest istotna, nie kosmetyczna.
• Brak myślenia o gruncie - w ziemi kwaśnej i wilgotnej ocynk zużywa się szybciej niż w warunkach neutralnych.

Jeśli miałbym wskazać jeden błąd, który najczęściej wychodzi dopiero po czasie, to jest nim złe połączenie różnych materiałów bez uwzględnienia korozji elektrochemicznej. Na etapie montażu wszystko wygląda poprawnie, a problem zaczyna się dopiero wtedy, gdy układ ma już pracować pod obciążeniem przez lata. W instalacji PV dochodzi jeszcze integracja z konstrukcją, falownikiem i ochroną przepięciową.

Co zmienia się przy fotowoltaice

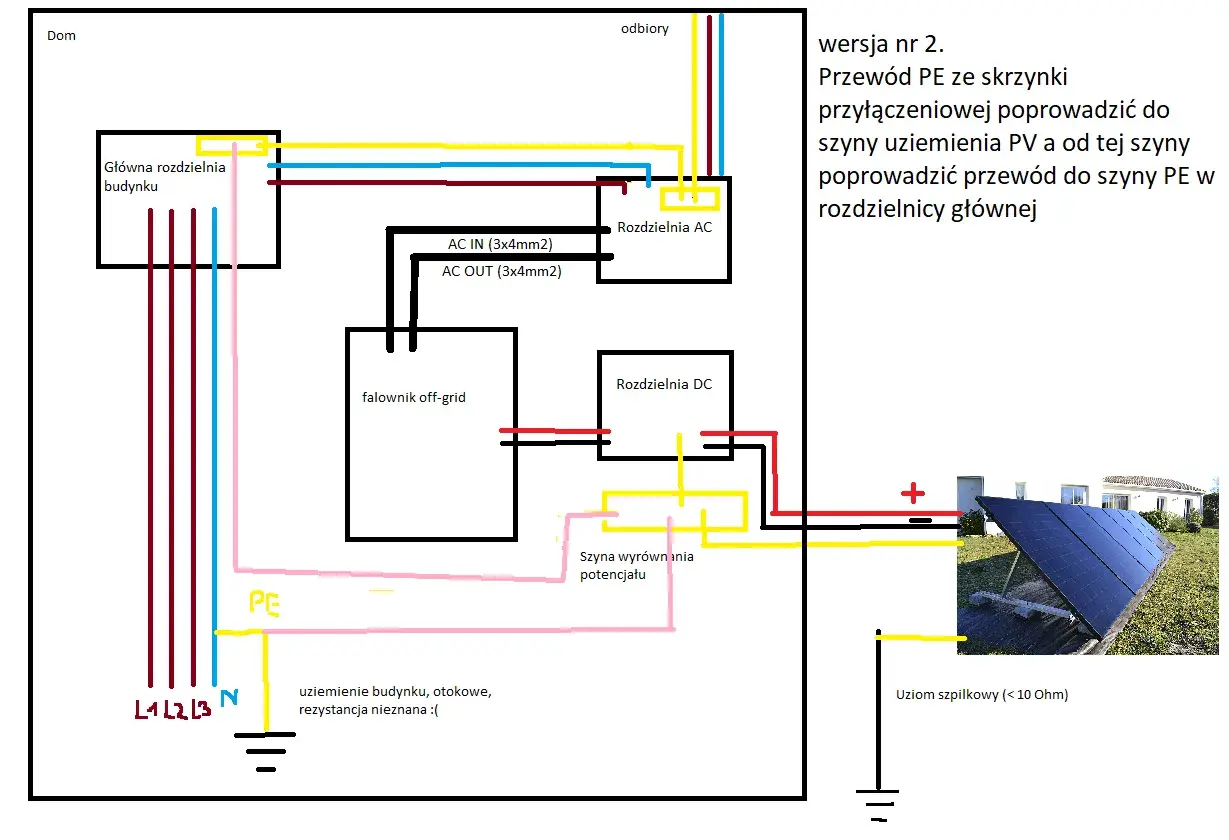

W instalacji PV sama taśma uziemiająca nie załatwia wszystkiego. Trzeba jeszcze spiąć konstrukcję modułów, ramy paneli, falownik i ochronę przeciwprzepięciową po stronie DC oraz AC, bo właśnie tam najczęściej pojawiają się uszkodzenia po przepięciach. Dobrze wykonany uziom ma sens tylko wtedy, gdy cały system ma wspólny punkt odniesienia.

• Jeśli odstęp izolacyjny od instalacji odgromowej da się zachować, konstrukcja PV może pracować niezależnie.
• Jeśli się nie da, metalowe części trzeba połączyć zgodnie z projektem, zwykle przewodem 16 mm² Cu albo 25 mm² Al.
• Po stronie DC i AC dobiera się ograniczniki przepięć odpowiednio do układu, a nie „na oko”.
• Wszystkie połączenia metalowych elementów muszą tworzyć czytelny system wyrównania potencjałów.

W praktyce rozróżniam trzy poziomy: uziom budynku, wyrównanie potencjałów konstrukcji PV i ochronę przepięciową po stronie DC oraz AC. Jeżeli któryś z nich jest pominięty, instalacja nadal może działać, ale nie daje tego bezpieczeństwa, za które naprawdę płacisz. Zostaje jeszcze jedna rzecz: odbiór i kontrola, bez których nawet najlepszy montaż pozostaje tylko deklaracją.

Co sprawdzić przed odbiorem i zamówieniem materiału

Jeśli miałbym zostawić tylko jedną radę, to tę: nie zamawiaj materiału przed przejrzeniem projektu i warunków gruntu. W praktyce oszczędza to więcej pieniędzy niż polowanie na najtańszą ofertę. Ja przed odbiorem zawsze sprawdzam kilka punktów, bo to one rozstrzygają, czy układ będzie działał latami, czy tylko do pierwszej większej awarii.

• Czy materiał ma zgodność z PN-EN 62561-2.
• Czy wymiar odpowiada projektowi i funkcji układu.
• Czy przewidziano ochronę antykorozyjną końców i połączeń.
• Czy jest punkt kontrolny do pomiaru po montażu.
• Czy wykonawca przewidział współpracę z GSU, konstrukcją PV i ewentualną instalacją odgromową.
• Czy po odbiorze wykonano pomiar ciągłości oraz rezystancji uziemienia.

Jeżeli instalacja ma pracować w trudnym gruncie albo obsługiwać fotowoltaikę, najtańszy wariant często jest tylko pozorną oszczędnością. W takich układach bardziej opłaca mi się postawić na trwałość, zgodność z projektem i łatwy późniejszy pomiar niż na minimalną cenę za metr płaskownika.
