Najważniejsze informacje w skrócie
- Ogniwo akumulatorowe działa dzięki reakcji elektrochemicznej między dwiema elektrodami i elektrolitem.
- Separator nie przewodzi elektronów, ale przepuszcza jony, więc chroni przed zwarciem.
- W akumulatorze 12 V zwykle pracuje 6 ogniw po około 2 V każde.
- Pojemność w Ah nie mówi wszystkiego, do porównań lepiej patrzeć też na Wh, DoD i liczbę cykli.
- Technologia ma znaczenie: kwasowo-ołowiowe, AGM/GEL i litowe różnią się masą, trwałością i sposobem ładowania.
Z czego składa się ogniwo akumulatorowe
Ja zwykle zaczynam od rozróżnienia dwóch poziomów: pojedynczego ogniwa i całego akumulatora jako zestawu ogniw. W środku nie ma żadnej „magii”, tylko kilka elementów, które muszą ze sobą współpracować bardzo precyzyjnie.
- Elektrody - to one uczestniczą w reakcji chemicznej i decydują o napięciu oraz trwałości ogniwa.
- Elektrolit - przewodzi jony wewnątrz ogniwa; może mieć postać cieczy, żelu, maty nasączonej albo roztworu soli litu w układach litowych.
- Separator - oddziela elektrody, ale nie blokuje ruchu jonów, więc zapobiega zwarciu.
- Kolektory prądu i wyprowadzenia - zbierają ładunek i prowadzą go do zacisków.
- Obudowa i zawory - chronią wnętrze, stabilizują konstrukcję i w niektórych typach kontrolują ujście gazów.

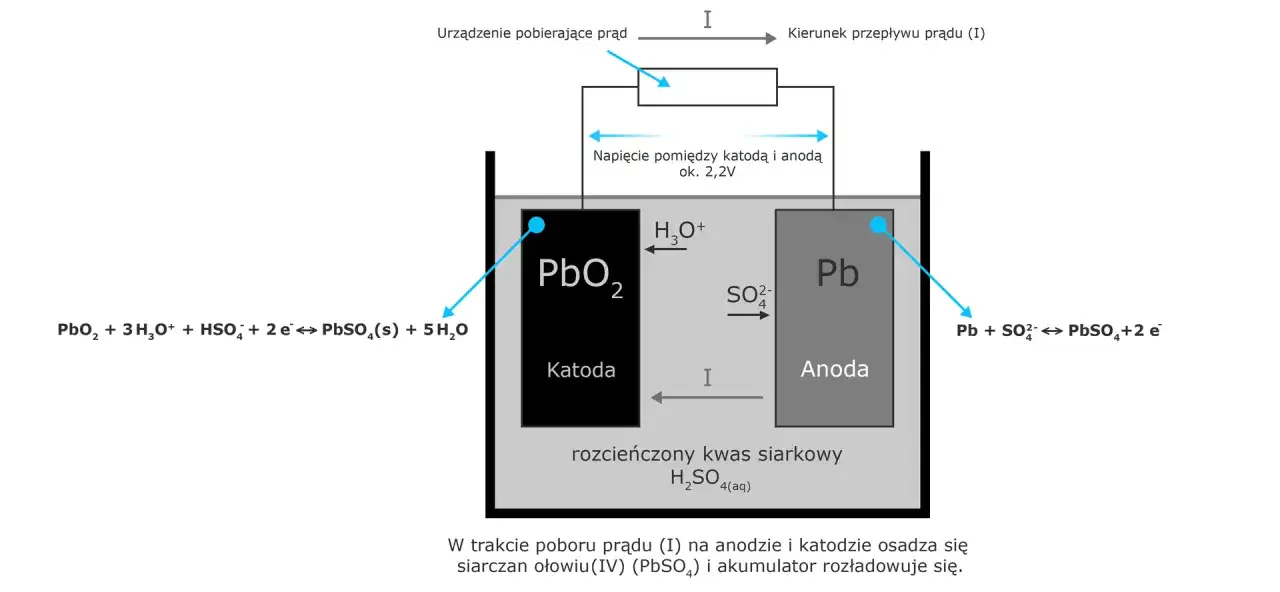

W akumulatorach kwasowo-ołowiowych elektrody są zwykle ołowiowe, a elektrolit stanowi roztwór kwasu siarkowego. W ogniwach litowych aktywne materiały są inne, ale zasada pozostaje podobna: jony poruszają się wewnątrz, a elektrony płyną przez zewnętrzny obwód. To właśnie separator i elektrolit są dla pracy ogniwa krytyczne, bo bez nich układ szybko traci bezpieczeństwo albo wydajność. Kiedy to jest jasne, można przejść do tego, jak akumulator naprawdę oddaje i przyjmuje energię.
Jak zachodzi ładowanie i rozładowanie
W praktyce akumulator działa jak kontrolowany układ wymiany energii. Podczas rozładowania oddaje elektrony do obwodu, a podczas ładowania wymusza ich powrót do stanu o wyższej energii chemicznej. To nie jest magazynowanie prądu w prostym sensie, tylko odwracalna reakcja elektrochemiczna.
Podczas rozładowania
Elektrony wypływają z elektrody ujemnej, zasilają odbiornik i wracają do elektrody dodatniej. Wewnątrz ogniwa równolegle przemieszczają się jony, dzięki czemu układ zachowuje równowagę ładunkową. Gdy obwód jest zamknięty, energia chemiczna zamienia się w energię elektryczną i częściowo w ciepło.
Przeczytaj również: Napięcie ładowania akumulatora - Prawidłowe wartości i pomiar
Podczas ładowania
Ładowarka odwraca ten proces, ale musi robić to w odpowiednim zakresie napięcia i prądu. Zbyt agresywne ładowanie powoduje nagrzewanie, gazowanie w akumulatorach ołowiowych albo niebezpieczne przeciążenie ogniw litowych. Właśnie dlatego w systemach litowych tak ważny jest BMS, czyli układ zarządzania baterią, który pilnuje napięć, temperatury i balansowania ogniw.
Najważniejszy wniosek jest prosty: akumulator nie lubi przypadkowych warunków pracy. To prowadzi do kolejnej różnicy, bo nie każda technologia reaguje na ładowanie i rozładowanie w ten sam sposób.
Czym różnią się najpopularniejsze technologie
Nie każdy akumulator jest zbudowany tak samo. W praktyce liczy się nie tylko chemia, ale też to, jak dana technologia znosi cykle, temperaturę i głębokie rozładowanie.
| Technologia | Co jest w środku | Mocne strony | Ograniczenia | Gdzie sprawdza się najlepiej |
|---|---|---|---|---|
| Kwasowo-ołowiowy zalany | Ołowiowe płyty i ciekły elektrolit | Niska cena wejściowa, duże prądy rozruchowe | Duża masa, wymaga wentylacji, nie lubi głębokich rozładowań | Samochody, proste systemy buforowe, część UPS |
| AGM i GEL | Ten sam fundament ołowiowy, ale elektrolit jest unieruchomiony w macie lub żelu | Mniejsza podatność na wycieki, dobra odporność na wstrząsy, łatwiejsza obsługa | Wciąż są ciężkie i wymagają poprawnego napięcia ładowania | Zasilanie awaryjne, rekreacja, niektóre instalacje PV |
| Li-ion | Zwykle grafitowa anoda, katoda z tlenków metali i organiczny elektrolit | Wysoka gęstość energii, mała masa, kompaktowa budowa | Wymaga BMS, jest bardziej wrażliwy na temperaturę i profil ładowania | Elektronika, mobilne systemy, lekkie magazyny energii |
| LiFePO4 | Grafit i fosforan litowo-żelazowy | Bardzo dobra trwałość cykliczna, większe bezpieczeństwo, duża użyteczna pojemność | Wyższy koszt startowy, konieczność kompatybilnego ładowania i BMS | Fotowoltaika, magazyny energii, kampery, UPS klasy wyższej |
W praktyce często powtarzam jedną rzecz: nie każdy akumulator litowy to LiFePO4, a nie każda wersja ołowiowa nadaje się do codziennego cyklicznego ładowania. W instalacjach PV najczęściej wygrywa LiFePO4, ale tylko wtedy, gdy reszta systemu potrafi go poprawnie obsłużyć. Żeby ocenić to rozsądnie, trzeba dobrze czytać parametry, a nie patrzeć wyłącznie na napis 100 Ah.
Jak czytać napięcie, pojemność i energię
Najwięcej błędów bierze się z mieszania pojemności w Ah z realną energią w Wh. Dla użytkownika najważniejsze jest nie to, jak duży jest napis na obudowie, tylko ile energii można bezpiecznie wykorzystać i w jakim tempie.
Przykład jest prosty: 12 V × 100 Ah = około 1200 Wh, czyli 1,2 kWh energii nominalnej. W praktyce nie całość jest do wykorzystania. W akumulatorach ołowiowych często przyjmuje się około 50% głębokości rozładowania, a w LiFePO4 zwykle więcej, jeśli producent na to pozwala. Dlatego dwa modele o tej samej pojemności Ah mogą dawać zupełnie inny realny zapas energii.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| Napięcie nominalne | Odpowiedniość do systemu 12, 24 lub 48 V | Musi pasować do falownika, regulatora lub prostownika |
| Pojemność Ah | Ile ładunku może zmagazynować ogniwo | Porównuj tylko przy tym samym napięciu |
| Energia Wh | Realna ilość energii | To najlepszy parametr do porównań między różnymi napięciami |
| Prąd ciągły i szczytowy | Jakie obciążenie zniesie | Ważne przy rozruchu, falownikach i dużych odbiornikach |
| DoD | Głębokość rozładowania | Im większy bezpieczny DoD, tym więcej energii użyjesz bez szybkiego zużycia |
| Liczba cykli | Żywotność przy określonych warunkach | Patrz, przy jakim DoD i temperaturze producent podaje wynik |
| Zakres temperatur | Warunki pracy i ładowania | To szczególnie ważne zimą i w nieogrzewanych pomieszczeniach |
Jeśli parametry wyglądają dobrze na papierze, ale brak informacji o temperaturze, DoD albo profilu ładowania, traktuję to jako sygnał ostrzegawczy. Sama specyfikacja nie mówi jeszcze, jak długo akumulator faktycznie wytrzyma.
Najczęstsze błędy, które skracają życie akumulatora
W praktyce widzę jeden powtarzalny błąd: użytkownik patrzy tylko na pojemność, a pomija warunki pracy. Tymczasem sposób ładowania i temperatura często ważą więcej niż sama liczba amperogodzin.
- Zbyt głębokie rozładowywanie - szczególnie szkodzi akumulatorom ołowiowym; kilka takich cykli potrafi mocno skrócić ich żywotność.
- Ładowanie niepasującym profilem - za wysokie napięcie przeładowuje, za niskie nie domyka cyklu i prowadzi do zasiarczenia lub niedoładowania.
- Brak kontroli temperatury - ciepło przyspiesza starzenie, a w części ogniw litowych ładowanie na mrozie bywa ograniczone albo blokowane przez BMS.
- Mieszanie starych i nowych ogniw - najsłabszy element dyktuje parametry całego pakietu.
- Słabe połączenia i zbyt cienkie przewody - powodują spadki napięcia, grzanie i pozorną utratę pojemności.
- Długie przechowywanie w stanie rozładowanym - prowadzi do trwałej degradacji, zwłaszcza w chemiach ołowiowych.
To właśnie dlatego w instalacjach fotowoltaicznych dobór nie może kończyć się na etykiecie. Tam akumulator pracuje codziennie, często w powtarzalnych cyklach, więc błędy wychodzą szybciej niż w zastosowaniach okazjonalnych.
Jak podejść do wyboru w instalacji fotowoltaicznej
W systemie PV akumulator pracuje inaczej niż w samochodzie. Nie chodzi o jednorazowy duży prąd rozruchowy, tylko o wielokrotne ładowanie i rozładowywanie, często w częściowym zakresie. To zmienia priorytety wyboru.
- Profil zużycia energii - jeśli magazyn ma pokrywać wieczorne i nocne pobory, potrzebujesz innej pojemności niż przy samej funkcji awaryjnej.
- Liczba cykli rocznie - im częściej bateria pracuje, tym większe znaczenie ma trwałość cykliczna, a nie tylko cena zakupu.
- Kompatybilność z falownikiem - napięcie, protokół komunikacji i wymagania ładowania muszą się zgadzać.
- Temperatura montażu - nieogrzewany garaż, kotłownia albo zewnętrzna skrzynia zmieniają realne warunki pracy.
- Budżet całkowity - tania bateria, która po kilku sezonach traci parametry, bywa droższa niż lepszy model z wyższej półki.
Jeśli potrzebujesz taniego buforu do sporadycznej pracy awaryjnej, AGM lub GEL nadal mają sens. Jeśli jednak akumulator ma codziennie ładować się i rozładowywać w układzie hybrydowym, zwykle lepiej broni się LiFePO4: oferuje większą użyteczną pojemność, lepiej znosi częste cykle i dłużej utrzymuje parametry. Z drugiej strony wymaga poprawnie dobranego falownika, BMS i ładowarki, więc wyższa cena wejściowa nie jest przypadkiem, tylko ceną za stabilność systemu.
W większych magazynach energii rozważa się też zwykle system 48 V, bo przy wyższym napięciu prądy są niższe, przewody mniej się grzeją i spadki napięcia są mniejsze. To nie jest magiczna przewaga, ale w realnym montażu robi dużą różnicę. Kiedy złożysz te elementy w całość, wybór przestaje być zgadywaniem i staje się techniczną decyzją opartą na warunkach pracy.
Co ta konstrukcja mówi o codziennym użytkowaniu
Jeżeli miałbym zostawić tylko jeden praktyczny wniosek, powiedziałbym tak: akumulator trzeba oceniać jako cały system, a nie jako pojedynczą liczbę na etykiecie. Wnętrze, chemia, separator, BMS, dopuszczalny DoD i temperatura pracy mają większe znaczenie niż sama deklarowana pojemność.Dlatego przy wyborze patrzę najpierw na to, jak często urządzenie będzie cyklicznie ładowane, w jakim środowisku ma pracować i czy osprzęt naprawdę pasuje do danej technologii. Dopiero potem sprawdzam gabaryt, wagę i cenę. Taki porządek myślenia zwykle oszczędza więcej pieniędzy niż pogoń za największym Ah w katalogu.
Właśnie tak najprościej przekłada się wiedzę o chemii na lepszą decyzję zakupową i mniej problemów po montażu.
