Dystrybucja energii elektrycznej to etap, który decyduje o tym, czy prąd z elektrowni, farmy fotowoltaicznej albo magazynu energii faktycznie trafia do gniazdka, maszyny czy ładowarki. W praktyce chodzi nie tylko o przewody i stacje transformatorowe, ale też o napięcie, zabezpieczenia, rozliczenia i jakość zasilania. Poniżej rozbieram ten proces na proste elementy, pokazuję, kto za co odpowiada w Polsce i wyjaśniam, co z tego wynika dla domu, firmy oraz instalacji PV.
Najkrócej: energia przechodzi przez kilka poziomów sieci, a odbiorca płaci osobno za prąd i za jego dostarczenie
- Przesył na najwyższych napięciach prowadzi operator systemu przesyłowego, a lokalną siecią zarządza operator dystrybucyjny.
- W Polsce najważniejsze poziomy to 110 kV, średnie napięcie oraz niskie napięcie 230/400 V.
- Na rachunku cena energii i koszt sieci to dwie różne części, choć często widnieją na jednej fakturze.
- Fotowoltaika zmienia kierunek przepływu energii, więc lokalna sieć musi przyjąć także nadwyżki z instalacji prosumenckich.
- W większych obiektach liczą się moc przyłączeniowa, bilans faz, długość przyłącza i stan transformatora.

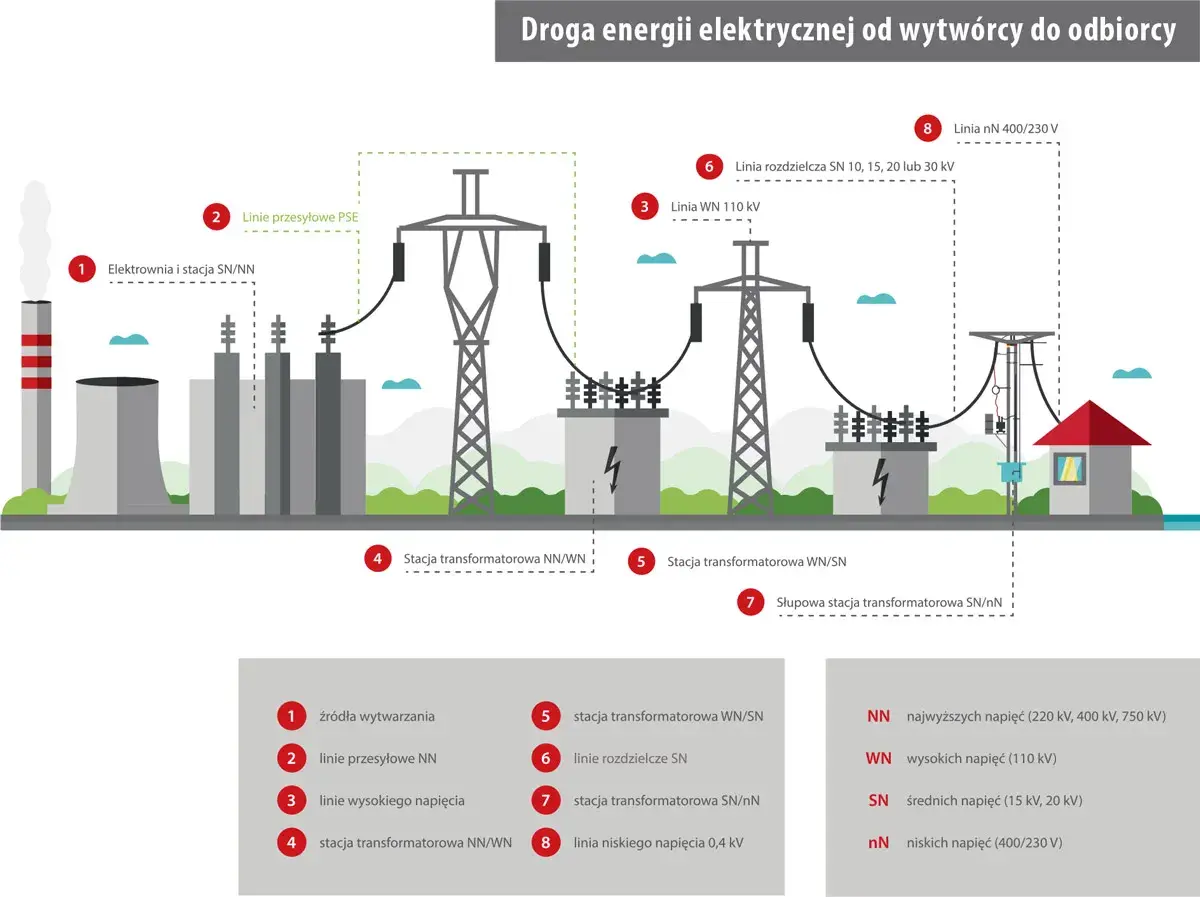

Jak prąd trafia z elektrowni do domu
Najprościej mówiąc, energia nie płynie jednym kablem od źródła do odbiorcy. Najpierw jest wytwarzana w elektrowni, farmie wiatrowej, instalacji PV albo innym źródle, potem trafia do sieci najwyższych napięć, a następnie stopniowo jest obniżana w stacjach transformatorowych. To właśnie zmiana napięcia pozwala przesyłać energię dalej przy mniejszych stratach, bo przy wyższym napięciu płynie mniejszy prąd.
W praktyce wygląda to tak: źródło wytwarza energię, transformator podnosi napięcie do poziomu odpowiedniego dla przesyłu, sieć regionalna rozprowadza ją do kolejnych stacji, a na końcu transformator SN/nN obniża napięcie do poziomu użytecznego dla odbiorcy. W domu dostajesz zwykle 230 V, a w instalacji trójfazowej 400 V. To już nie jest „duża” sieć, tylko końcowy etap całego łańcucha.
- Źródło energii produkuje prąd.
- Transformator zmienia napięcie na wyższe, żeby ograniczyć straty na długim dystansie.
- Sieć przesyłowa i dystrybucyjna prowadzą energię przez kolejne stacje i rozdzielnie.
- Ostatni transformator obniża napięcie do poziomu używanego przez odbiorców końcowych.
Z perspektywy użytkownika ważne jest jedno: to nie jest tylko „dostarczenie prądu”, ale cały system rozdziału energii, w którym każdy poziom napięcia ma inne zadanie. Skoro widać już samą drogę energii, warto przyjrzeć się elementom infrastruktury, które tę drogę utrzymują.
Z czego składa się sieć dystrybucyjna
Sieć dystrybucyjna to nie jeden typ linii, ale cały zestaw urządzeń, które współpracują ze sobą w różnych warunkach obciążenia. W Polsce najczęściej spotyka się poziomy 110 kV, średnie napięcie oraz niskie napięcie. Na papierze brzmi to technicznie, ale w praktyce przekłada się na to, jak szybko przywraca się zasilanie, jak stabilne jest napięcie i czy lokalna sieć poradzi sobie z dodatkową produkcją z PV.
| Poziom sieci | Typowe napięcie | Rola | Co warto zapamiętać |
|---|---|---|---|
| Wysokie napięcie | 110 kV | Łączy regiony i zasila większe stacje transformatorowe | To poziom, na którym energia schodzi z krajowego systemu do sieci lokalnej |
| Średnie napięcie | Najczęściej 15, 20 lub 30 kV | Zasila osiedla, zakłady i lokalne rozdzielnie | To tutaj dzieje się większość codziennej dystrybucji do miast i gmin |
| Niskie napięcie | 230/400 V | Dostarcza energię do domów i małych firm | To końcowy poziom, z którym styka się większość odbiorców |
Linie napowietrzne
To rozwiązanie tańsze i łatwiejsze w budowie, zwłaszcza poza miastem. Ich zaletą jest szybsza lokalizacja uszkodzeń, ale są bardziej wrażliwe na wiatr, oblodzenie, gałęzie i uderzenia piorunów. W praktyce oznacza to, że awarie bywają częstsze, ale naprawa jest zwykle prostsza.
Linie kablowe
W miastach i na nowych osiedlach częściej spotyka się kable ziemne. Są droższe, trudniejsze w budowie, ale mniej podatne na pogodę i lepiej wpisują się w gęstą zabudowę. Z drugiej strony lokalizacja uszkodzenia bywa bardziej czasochłonna, a naprawa wymaga większej precyzji.
Przeczytaj również: Jak podłączyć rozdzielnię w domu bez błędów i zagrożeń elektrycznych

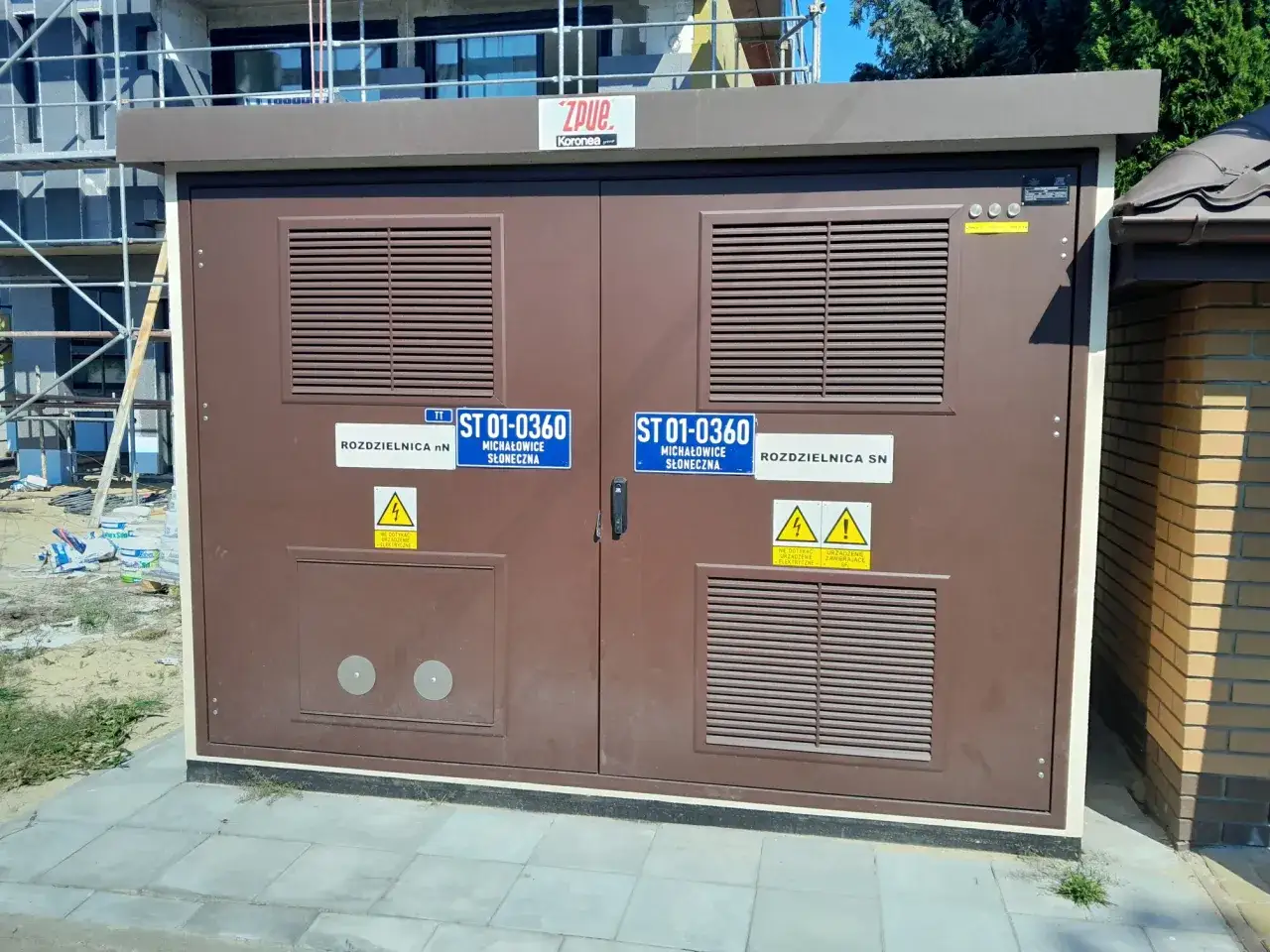

Stacje transformatorowe i zabezpieczenia
Bez transformatorów i zabezpieczeń sieć nie działałaby stabilnie. Transformator zmienia napięcie, a zabezpieczenia nadprądowe, ziemnozwarciowe i automatyka łączeniowa odcinają fragment sieci, gdy pojawi się zwarcie albo przeciążenie. W większych stacjach pracuje też telemechanika i SCADA, czyli system zdalnego nadzoru i sterowania, dzięki któremu operator widzi stan sieci niemal na bieżąco.
Ta infrastruktura nie istnieje wyłącznie po to, by energia „szła dalej”. Ona ma sprawić, że sieć będzie bezpieczna i przewidywalna, a to prowadzi do pytania, kto za nią odpowiada i jak odbija się to na rachunku.
Kto odpowiada za sieć i co płacisz na rachunku
W Polsce nie wybiera się operatora dystrybucyjnego tak jak sprzedawcy energii. Operator jest przypisany do miejsca przyłączenia, a odbiorca podpisuje z nim umowę o świadczenie usług dystrybucji. Sprzedawcę można zmienić, ale dystrybutora już nie, bo to wynika z fizycznego połączenia z siecią.
| Podmiot | Za co odpowiada | Co to oznacza dla odbiorcy |
|---|---|---|
| Operator przesyłowy | Przesył energii na najwyższych napięciach i bilans systemu | Pracuje „nad” siecią lokalną, zanim energia trafi do regionu |
| Operator dystrybucyjny | Lokalna sieć, stacje, przyłącza, odczyty i utrzymanie infrastruktury | To z nim odbiorca ma kontakt przy przyłączeniu, awarii i rozbudowie mocy |
| Sprzedawca energii | Sprzedaż energii czynnej | To on wpływa na cenę samej energii w kWh |
Ważne rozróżnienie jest proste: sprzedawca sprzedaje energię, a operator dowozi ją siecią. Na rachunku za prąd koszt dystrybucji energii elektrycznej jest rozliczany osobno od ceny samego prądu, choć przy umowie kompleksowej często widzisz wszystko na jednej fakturze. Do tego dochodzą pozycje regulowane, które finansują elementy systemu energetycznego, a nie sam zakup kWh.
Skala systemu jest ogromna. Według URE w 2024 r. do odbiorców końcowych przyłączonych do sieci OSD trafiło 149 395 920 MWh energii. Przy takim wolumenie nawet niewielkie straty, opóźnienia albo problemy z napięciem mają realne znaczenie finansowe i techniczne.
Gdy już wiadomo, kto za co odpowiada, łatwiej zrozumieć, skąd biorą się straty oraz dlaczego awarie w jednym miejscu są tylko lokalne, a w innym odczuwalne szerzej.
Gdzie sieć traci energię i dlaczego awarie nie wyglądają tak samo
Straty w sieci są normalne, bo każdy przewód ma opór, a każdy transformator pracuje z pewną nieuniknioną stratą. Część energii zamienia się w ciepło, część „ginie” w elementach rozdzielczych, a przy długich liniach dochodzą jeszcze spadki napięcia. To dlatego jakość infrastruktury ma tak duże znaczenie dla końcowego odbiorcy.
- Straty techniczne - im większy prąd i dłuższy odcinek przewodu, tym większe nagrzewanie i większa utrata energii.
- Przeciążenie sieci - gdy zbyt wiele urządzeń pracuje jednocześnie, napięcie może spadać, a odbiorcy zauważają to jako gorszą stabilność pracy sprzętu.
- Straty transformatorowe - transformator ma straty jałowe i obciążeniowe, czyli część energii zużywa nawet wtedy, gdy nie dostarcza jeszcze pełnej mocy.
- Nierównomierne obciążenie faz - szczególnie ważne w budynkach z wieloma jednofazowymi odbiornikami i instalacjami PV.
- Warunki pogodowe i uszkodzenia mechaniczne - linie napowietrzne są bardziej narażone na wiatr, lód i gałęzie, a kable ziemne na uszkodzenia podczas prac budowlanych.
W praktyce awaria nie zawsze oznacza to samo. Jedna przerwa może dotyczyć krótkiego odcinka linii i kilku domów, a inna wymaga przełączeń w stacji i obejmuje większy obszar. Dlatego w nowoczesnej sieci liczą się nie tylko same przewody, ale też automatyka i możliwość szybkiego przełączenia zasilania na inny tor.
Te ograniczenia szczególnie mocno widać wtedy, gdy do sieci zaczynają oddawać energię prosumenci. I właśnie tu fotowoltaika zmienia reguły gry.
Co zmienia fotowoltaika i dlaczego lokalna sieć ma dziś większe znaczenie
Instalacje PV sprawiają, że odbiorca przestaje być tylko odbiorcą. W mikroinstalacji do 50 kW falownik zamienia prąd stały z paneli na prąd przemienny i oddaje go do sieci, gdy produkcja przewyższa bieżące zużycie. W efekcie przepływ energii nie idzie już wyłącznie „w dół” do domu, ale czasem także „w górę” do lokalnej sieci.
To właśnie dlatego przy fotowoltaice tak ważne są napięcia, przekroje kabli i stan transformatora. Jeśli w danej ulicy lub na konkretnym obszarze pojawia się dużo źródeł rozproszonych, napięcie w sieci niskiego napięcia może rosnąć szybciej, niż przewidywał stary projekt. Wtedy operator sprawdza warunki techniczne, a czasem wymaga modernizacji fragmentu infrastruktury.
- Falownik musi synchronizować się z siecią i pilnować jej parametrów.
- Zabezpieczenia antywyspowe odcinają instalację, gdy zaniknie napięcie w sieci, żeby nie pracowała „na wyspę”.
- Magazyn energii może ograniczyć oddawanie nadwyżek w południe, ale nie zastępuje samej sieci.
- W większych obiektach ważna staje się także moc bierna, czyli ta część energii, która nie wykonuje pracy użytecznej, ale obciąża układ.
Najczęstszy błąd, który widzę, to przekonanie, że sama instalacja PV rozwiąże wszystko. W rzeczywistości nadal potrzebujesz sprawnej infrastruktury, dobrze dobranego przyłącza i sensownego profilu zużycia. Jeżeli te elementy się nie zgadzają, nawet dobra instalacja będzie pracować poniżej możliwości.
Skoro fotowoltaika tak mocno zależy od warunków sieciowych, na końcu zostaje najpraktyczniejsze pytanie: co sprawdzić przed przyłączeniem albo modernizacją, żeby nie przepalić budżetu i nie utknąć w formalnościach.
Co sprawdzić przed przyłączeniem, modernizacją albo rozbudową instalacji
Najbardziej praktycznie podchodzę do trzech pytań: ile mocy naprawdę potrzebujesz, czy sieć to udźwignie i jak rozliczysz energię, która będzie płynąć w obie strony. To dotyczy zarówno domu jednorodzinnego, jak i firmy, hali produkcyjnej czy gospodarstwa rolnego.
- Sprawdź moc przyłączeniową i moc umowną - to nie jest to samo. Pierwsza opisuje techniczne możliwości przyłącza, druga dotyczy umowy i rozliczeń.
- Oceń długość przyłącza i przekrój przewodów - im dłuższy odcinek i większe obciążenie, tym większe ryzyko spadków napięcia.
- Przy PV zweryfikuj warunki pracy falownika - nie chodzi tylko o moc paneli, ale też o to, czy układ jest dobrze zabezpieczony i zsynchronizowany z siecią.
- Przy większych odbiornikach sprawdź bilans faz - szczególnie gdy planujesz pompę ciepła, ładowarkę samochodu elektrycznego albo kilka jednofazowych urządzeń naraz.
- Uwzględnij magazyn energii, jeśli profil zużycia jest nierówny - pomaga łagodzić piki, ale nie zwalnia z analizy przyłącza.
- Nie odkładaj wniosku o warunki przyłączenia - przy większej rozbudowie infrastruktury procedury i roboty mogą potrwać od kilku tygodni do wielu miesięcy.
W praktyce największą różnicę robi nie sama moc zainstalowana, tylko jakość projektu elektrycznego i zgodność z realnymi możliwościami sieci. Jeśli planujesz PV, pompę ciepła albo większe zużycie energii, lepiej sprawdzić te parametry wcześniej niż później szukać przyczyny przeciążeń, wyłączeń albo słabych rozliczeń. Dobrze zaprojektowana sieć dystrybucyjna nie jest tłem dla energetyki odnawialnej, tylko warunkiem tego, żeby działała stabilnie i opłacalnie.
