Rozdzielnica elektryczna - Jak dobrać i uniknąć kosztownych błędów?

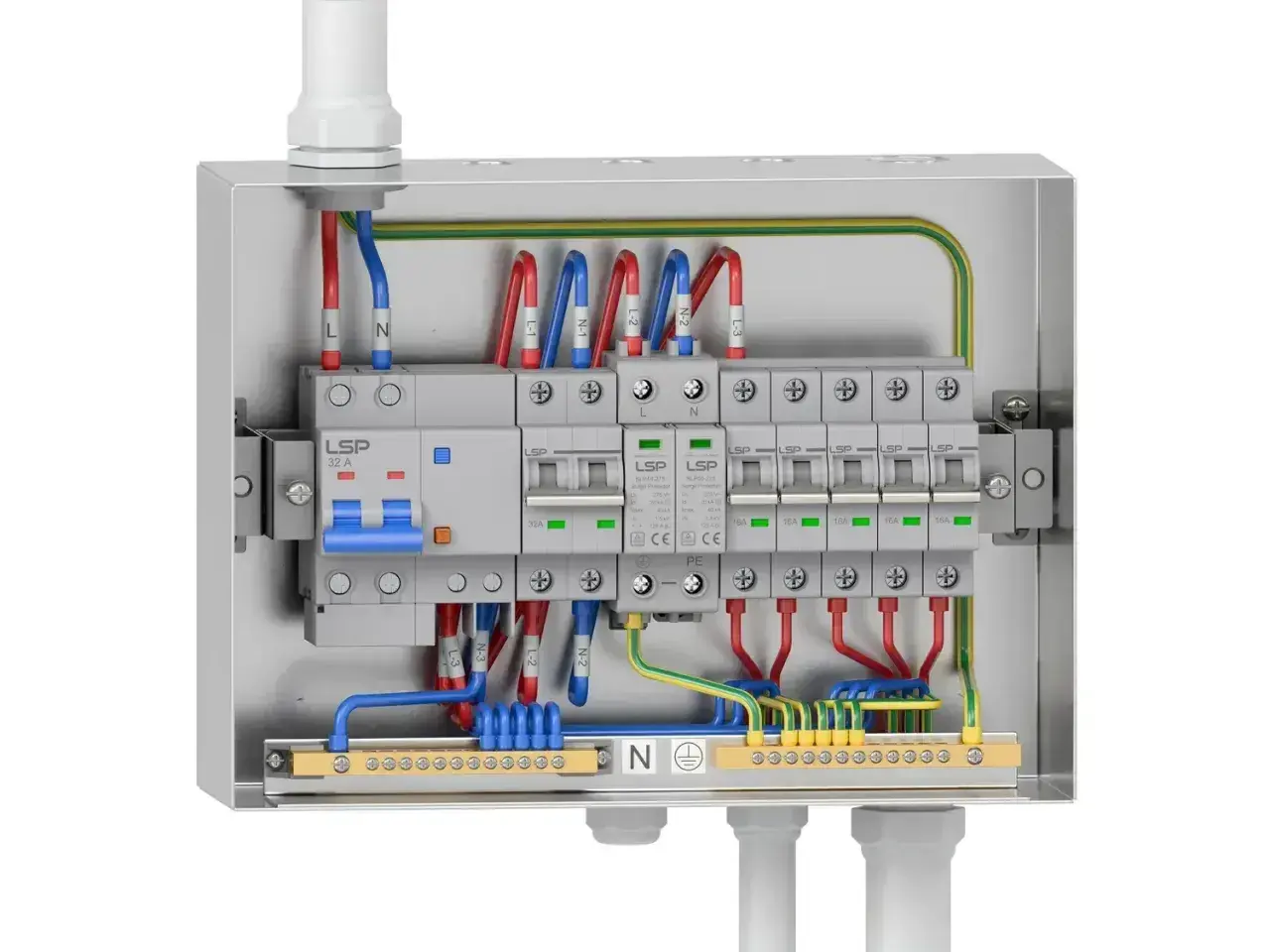

W instalacji elektrycznej tablica rozdzielcza jest centrum, które rozdziela zasilanie na poszczególne obwody i odcina je, gdy pojawia się przeciążenie, zwarcie albo upływ prądu. W tym artykule pokazuję, jak działa taki układ, z czego się składa, jak dobrać go do mieszkania, domu lub lokalu oraz gdzie najłatwiej popełnić kosztowne błędy. Dorzucam też praktyczny kontekst dla fotowoltaiki, magazynu energii i ładowarki do auta, bo właśnie tam poprawny projekt zaczyna mieć realne znaczenie.

Co robi rozdzielnica i dlaczego nie jest zwykłą skrzynką

Z mojego punktu widzenia to jeden z tych elementów instalacji, które widać dopiero wtedy, gdy zaczynają działać źle. Dobrze zaprojektowana rozdzielnica dzieli energię na osobne obwody, chroni przewody i pozwala odłączyć tylko ten fragment instalacji, który rzeczywiście wymaga interwencji. Dzięki temu awaria gniazd w kuchni nie musi wyłączać całego domu, a zwarcie w jednym pokoju nie paraliżuje całego obiektu.

W praktyce często myli się ją z tablicą licznikową albo złączem. To nie to samo. Złącze doprowadza zasilanie do budynku, tablica licznikowa odpowiada za pomiar, a rozdzielnica odbiorcza zarządza obwodami wewnętrznymi. Ta różnica ma znaczenie, bo przy modernizacji łatwo skupić się na „bezpiecznikach”, a pominąć to, co naprawdę decyduje o bezpieczeństwie i wygodzie użytkowania.

Ja patrzę na ten element jak na centrum decyzyjne instalacji. Jeśli jest przejrzysty, logiczny i dobrze opisany, późniejsza eksploatacja jest prostsza, tańsza i bezpieczniejsza. Żeby dobrze to ocenić, trzeba najpierw zobaczyć, co dokładnie siedzi w środku.

Z czego składa się rozdzielnica i jak przepływa przez nią energia

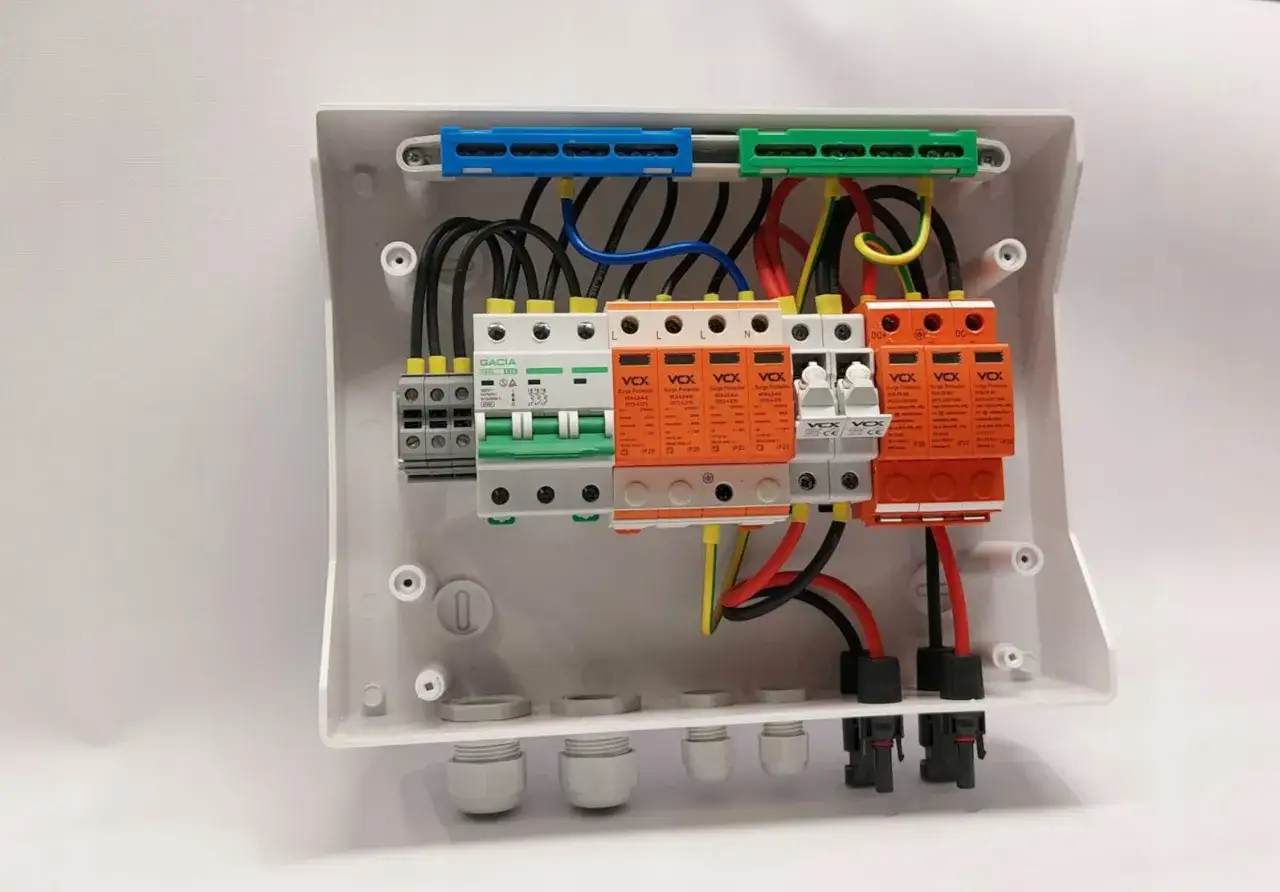

W nowoczesnych instalacjach większość aparatury montuje się na szynie DIN, czyli standardowej metalowej prowadnicy, do której wpina się modułowe zabezpieczenia. Jeden moduł to zwykle około 18 mm szerokości, więc już na etapie projektu warto policzyć, ile miejsca zajmie cała aparatura, a ile zostawić na przyszłą rozbudowę.

Wyłącznik główny

To element, który pozwala odłączyć całą instalację jednym ruchem. Przydaje się podczas prac serwisowych i w sytuacjach awaryjnych. W praktyce to nie jest gadżet, tylko podstawowy punkt odcięcia zasilania, który ułatwia bezpieczną obsługę obiektu.

Zabezpieczenia nadprądowe

Wyłączniki nadprądowe, potocznie nazywane „esami”, chronią przewody przed przeciążeniem i zwarciem. Ich zadaniem nie jest ochrona ludzi, tylko instalacji. Jeśli dobór jest zły, przewód może się nagrzewać zbyt mocno albo zabezpieczenie będzie wybijać bez wyraźnego powodu. Zbyt mała precyzja w tym miejscu szybko zamienia się w codzienny problem.

Wyłączniki różnicowoprądowe

RCD reaguje na upływ prądu, czyli sytuację, w której część energii „ucieka” poza normalny tor obwodu. To ważna ochrona przeciwporażeniowa, ale nie zastępuje zabezpieczenia nadprądowego. To jeden z najczęstszych błędów w myśleniu o instalacji: różnicówka nie rozwiązuje problemu przeciążenia przewodu.

Ogranicznik przepięć

SPD chroni elektronikę przed przepięciami wywołanymi na przykład wyładowaniami atmosferycznymi albo łączeniami w sieci. W domach pełnych elektroniki, pomp ciepła, falowników i sterowników automatyki to już nie jest luksus. To po prostu rozsądny element ochrony, szczególnie tam, gdzie sporo urządzeń ma wrażliwą elektronikę.

Szyny PE i N

Szyna PE zbiera przewody ochronne, a szyna N prowadzi przewody neutralne. Ich poprawne rozdzielenie i opisanie upraszcza diagnostykę oraz ogranicza ryzyko błędów przy serwisie. Jeśli w rozdzielnicy panuje chaos, każdy kolejny przegląd trwa dłużej i kosztuje więcej.

Gdy rozumiesz już wnętrze, dużo łatwiej wybrać samą obudowę i zdecydować, czy lepiej sprawdzi się wariant podtynkowy, natynkowy czy hermetyczny.

Jakie są najczęstsze typy i kiedy każdy ma sens

Nie ma jednego uniwersalnego wariantu dla wszystkich budynków. Inaczej projektuje się instalację w mieszkaniu, inaczej w domu jednorodzinnym, a jeszcze inaczej w sklepie, warsztacie czy małym biurze. Poniżej zestawiam najczęstsze rozwiązania, z którymi realnie spotyka się inwestor.

Typ	Gdzie się sprawdza	Największa zaleta	Ograniczenie	Orientacyjna cena obudowy
Podtynkowa	Mieszkania, nowe domy, wnętrza o wysokich wymaganiach estetycznych	Jest dyskretna i nie wystaje ze ściany	Trzeba ją przewidzieć na etapie prac budowlanych	około 60-250 zł
Natynkowa	Modernizacje, garaże, pomieszczenia techniczne, kotłownie	Łatwiejszy montaż i serwis	Mniej dyskretna wizualnie	około 100-400 zł
Hermetyczna	Garaże, piwnice, warsztaty, miejsca narażone na wilgoć i kurz	Lepsza ochrona przed warunkami zewnętrznymi	Zwykle droższa i większa	około 150-600 zł
Wolnostojąca lub przemysłowa	Większe obiekty, hale, lokalne centra techniczne	Duża pojemność i dobra skalowalność	Wymaga więcej miejsca i planowania	od kilkuset do kilku tysięcy złotych

W mieszkaniu najczęściej wygrywa wariant podtynkowy, bo jest po prostu najpraktyczniejszy. W modernizowanym budynku natynkowy bywa lepszy, bo pozwala uniknąć kucia ścian i szybciej przeprowadzić prace. Z kolei w pomieszczeniach technicznych liczy się nie wygląd, tylko odporność i łatwy dostęp. To prowadzi do następnego pytania: jak dobrać wszystko do konkretnych potrzeb, a nie do samego metrażu.

Jak dobrać rozdzielnicę do mieszkania, domu albo lokalu usługowego

Ja zawsze zaczynam od liczby obwodów, a dopiero potem patrzę na metraż. Dwa lokale o podobnej powierzchni mogą mieć zupełnie inną potrzebę na aparaturę, jeśli jeden ma tylko podstawowe obwody, a drugi dochodzi pompą ciepła, płytą indukcyjną, klimatyzacją, rekuperacją i ładowarką samochodową.

• Policz obwody osobno dla oświetlenia, gniazd, kuchni, łazienek, urządzeń grzewczych, garażu i ogrodu.
• Zostaw 20-30% rezerwy modułów, bo rozbudowa po zamknięciu ściany jest dużo droższa niż przewidzenie miejsca wcześniej.
• Dobierz zasilanie jedno- lub trójfazowe do realnych odbiorników, a nie do przyzwyczajeń z poprzedniej instalacji.
• Zapewnij osobne obwody dla urządzeń o większym poborze mocy, takich jak płyta, piekarnik, pompa ciepła czy klimatyzacja.
• Przemyśl selektywność zabezpieczeń, czyli to, by awaria jednego obwodu nie wyłączała wszystkiego naraz.
• Sprawdź miejsce montażu pod kątem dostępu, wilgoci, wentylacji i możliwości serwisowania.

W praktyce małe mieszkanie często zamyka się w przedziale 12-18 modułów, dom jednorodzinny zwykle potrzebuje 24-36 modułów, a przy bardziej rozbudowanej automatyce, ogrzewaniu elektrycznym albo instalacji PV ten zapas szybko rośnie. Nie traktuję tych liczb jako sztywnej reguły, ale jako punkt odniesienia, który pomaga uniknąć zbyt ciasnej obudowy. Gdy rozdzielnica jest już dobrana, trzeba zadbać o montaż, bo właśnie tam pojawia się najwięcej ukrytych błędów.

Na co uważać przy montażu i odbiorze

Najwięcej problemów nie wynika z samej aparatury, tylko z montażu. Zdarza się, że rozdzielnica „na papierze” wygląda dobrze, ale po uruchomieniu zaczyna generować losowe wyzwolenia, trudne do zlokalizowania usterki albo zwyczajnie brakuje w niej miejsca na sensowny serwis. To kosztuje czas i pieniądze.

• Nie mieszaj przewodów neutralnych za różnicówką, bo to prowadzi do nieprawidłowej pracy całego obwodu.
• Nie upychaj aparatury na styk, bo przegrzewanie i brak dostępu serwisowego szybko wychodzą w praktyce.
• Nie rezygnuj z opisów obwodów, nawet jeśli dziś wszystko pamiętasz. Za pół roku pamięć już nie wystarcza.
• Nie montuj rozdzielnicy w miejscu przypadkowym, na przykład za stałą zabudową, nad źródłem ciepła albo w strefie wilgoci bez odpowiedniego stopnia ochrony.
• Nie traktuj RCD jako zamiennika bezpiecznika, bo to dwa różne elementy o różnych zadaniach.
• Nie pomijaj ochrony przepięciowej, szczególnie gdy w budynku pracują urządzenia elektroniczne, falownik lub automatyka.

Warto też pamiętać, że aktualne wymagania projektowe i wykonawcze nadal opierają się na rodzinie norm PN-HD 60364, więc improwizacja nie jest dobrym pomysłem. Jeśli instalacja jest stara, sama wymiana kilku aparatów nie naprawi źle poprowadzonego obwodu, zużytych przewodów albo braku logicznego podziału na sekcje. To naturalnie prowadzi do pytania, jak temat zmienia się, gdy do instalacji dochodzi fotowoltaika lub ładowanie auta.

Jak rozdzielnica współpracuje z fotowoltaiką, magazynem energii i ładowarką EV

Właśnie tutaj widać różnicę między instalacją „działającą” a instalacją dobrze zaprojektowaną. Przy fotowoltaice, magazynie energii i wallboxie rozdzielnica musi nie tylko rozdzielać zasilanie, ale też poradzić sobie z dodatkowymi źródłami i kierunkami przepływu energii. To wymaga większej dyscypliny projektowej, zwłaszcza gdy budynek ma już trochę lat.

Fotowoltaika i falownik

Falownik wprowadza do instalacji dodatkowy tor pracy, a po stronie AC i DC trzeba przewidzieć właściwe zabezpieczenia, rozłączanie i ochronę przeciwprzepięciową. Nie chodzi o to, by „dorzucić bezpiecznik”, tylko by całość była zgodna z projektem i dokumentacją producenta. Przy montażu PV często potrzebna jest też rezerwa miejsca w obudowie, bo dokładanie wszystkiego po fakcie zazwyczaj kończy się chaosem.

Magazyn energii

Magazyn energii zwiększa elastyczność, ale podnosi wymagania wobec rozdzielnicy. Trzeba uwzględnić obwody rezerwowe, układ przełączania oraz to, które sekcje mają działać podczas zaniku zasilania z sieci. W praktyce dobrze sprawdza się wydzielenie obwodów krytycznych, takich jak oświetlenie, lodówka, automatyka bramy czy sterowanie ogrzewaniem.

Przeczytaj również: Jaki klucz do skrzynki elektrycznej? Wybierz najlepszy model dla siebie

Ładowarka do samochodu elektrycznego

Ładowarka EV prawie zawsze wymaga osobnego, dobrze opisanego obwodu. W wielu przypadkach dochodzi też potrzeba właściwego doboru RCD zgodnie z instrukcją producenta wallboxa, więc nie warto tutaj zgadywać. Jeśli instalacja nie była projektowana pod takie obciążenie, często rozsądniej jest przewidzieć osobną sekcję albo nawet dodatkową rozdzielnicę podrzędną. To pozwala utrzymać porządek i ogranicza ryzyko przeciążenia.

Dla portalu o energii odnawialnej to szczególnie ważny obszar, bo fotowoltaika nie kończy się na panelach. Cały sens inwestycji ujawnia się dopiero wtedy, gdy infrastruktura elektryczna potrafi bezpiecznie przyjąć dodatkowe źródła i odbiory. Następny temat jest już bardziej przyziemny, ale dla wielu osób decydujący: ile to wszystko kosztuje.

Ile kosztuje i kiedy modernizacja ma sens

W 2026 roku widełki są szerokie, bo cena zależy od marki aparatury, liczby obwodów, stopnia ochrony obudowy, zakresu przeróbek i tego, czy trzeba poprawiać istniejącą instalację. Poniżej podaję orientacyjne wartości, które pomagają oszacować budżet bez wchodzenia w zbyt szczegółowy kosztorys.

Pozycja	Orientacyjny koszt	Kiedy ma znaczenie
Obudowa 12-modułowa	około 60-150 zł	Małe mieszkania i proste układy
Obudowa 24-modułowa	około 120-500 zł	Domy i mieszkania z większą liczbą obwodów
Aparatura ochronna i sterująca	około 400-2 000 zł i więcej	W zależności od liczby zabezpieczeń i klasy osprzętu
Montaż rozdzielnicy do 24 modułów	około 580-850 zł	Typowa rozdzielnica domowa
Montaż większej rozdzielnicy	około 850-1 350 zł	Domy z PV, EV lub bardziej rozbudowaną automatyką
Kompletna wymiana rozdzielnicy	zwykle 2 000-8 000 zł	Gdy trzeba wymienić także okablowanie, opisy i część obwodów

Modernizacja ma sens przede wszystkim wtedy, gdy obecna obudowa jest już pełna, zabezpieczenia reagują zbyt często, planujesz fotowoltaikę, ładowarkę EV albo pompę ciepła, lub po prostu instalacja nie daje się już logicznie podzielić. Ja wolę wydać trochę więcej na porządny projekt niż później dopłacać za poprawki, kucie ścian i niepotrzebne przerwy w użytkowaniu budynku. Zanim jednak ktoś uzna temat za zamknięty, warto zrobić ostatni test jakości.

Co sprawdzić przed odbiorem, żeby nie płacić dwa razy

Tu liczy się konkret, nie deklaracje. Jeśli rozdzielnica ma działać przez lata, trzeba sprawdzić kilka rzeczy zanim obudowa zostanie ostatecznie zamknięta, a ściany wrócą do wykończenia.

• Każdy obwód ma czytelny opis i odpowiada rzeczywistemu odbiornikowi.
• Przewody neutralne i ochronne są prowadzone logicznie, bez przypadkowych mostków.
• Test RCD działa i potwierdza prawidłową reakcję zabezpieczenia.
• W obudowie została rezerwa miejsca na rozbudowę, a nie tylko „na styk”.
• Ogranicznik przepięć ma status zgodny z dokumentacją i jest dobrany do układu instalacji.
• Rozdzielnica jest dostępna serwisowo i nie została wciśnięta w przypadkowe, ciasne miejsce.
• Masz prosty schemat albo dokumentację, która pozwoli szybko zorientować się w układzie obwodów.

Jeśli te warunki są spełnione, instalacja staje się nie tylko poprawna technicznie, ale też wygodna w codziennym użyciu. I właśnie o to chodzi w dobrze zaprojektowanym rozdziale energii: ma działać bez zwracania na siebie uwagi, a gdy trzeba, ma pozwolić szybko i bezpiecznie zareagować.
